本文介绍SC8701同步升降压控制芯片，为一颗40V耐压QFN32-4*4封装，引脚定义及内部框图如下图所示。

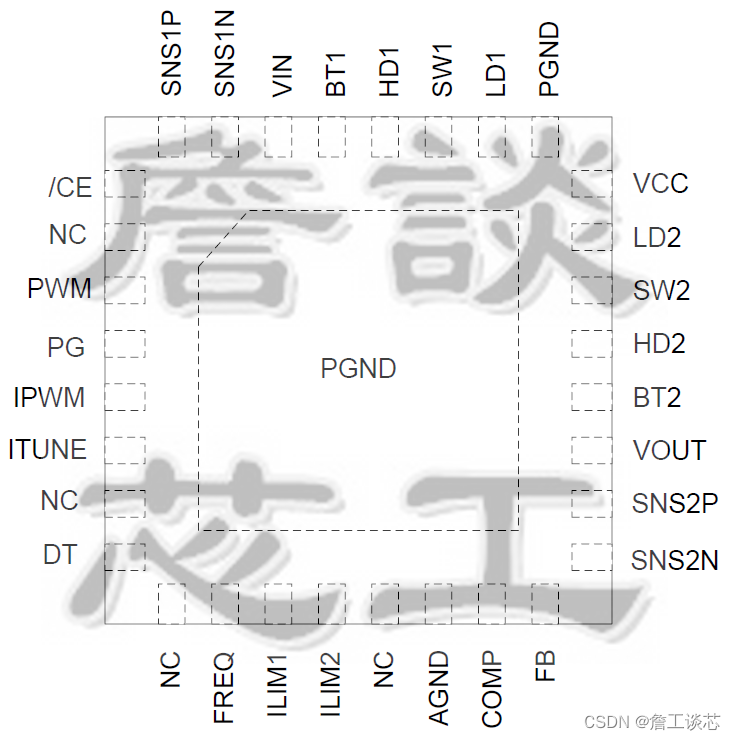

 升降压控制器引脚图

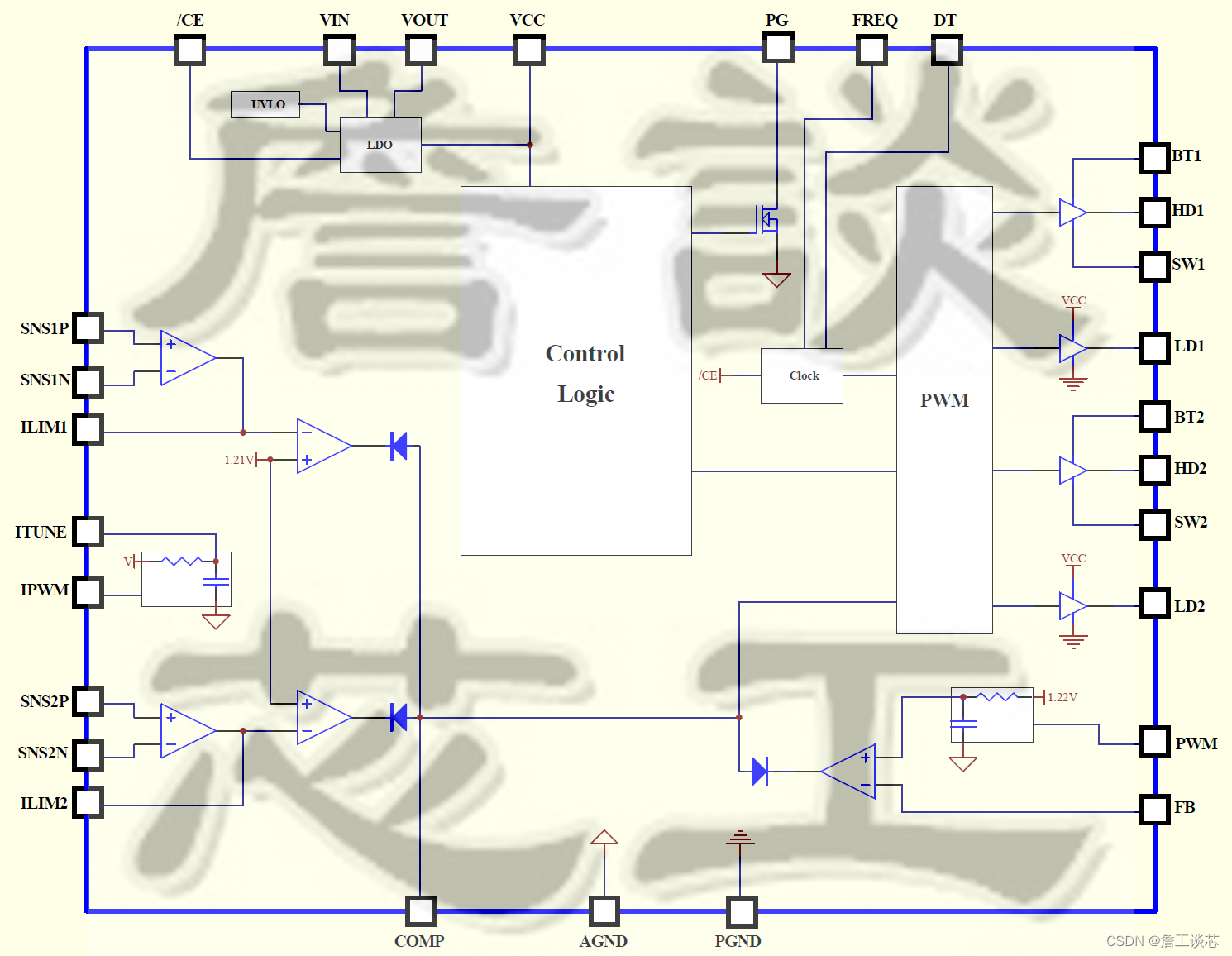

 SC8701内部框图

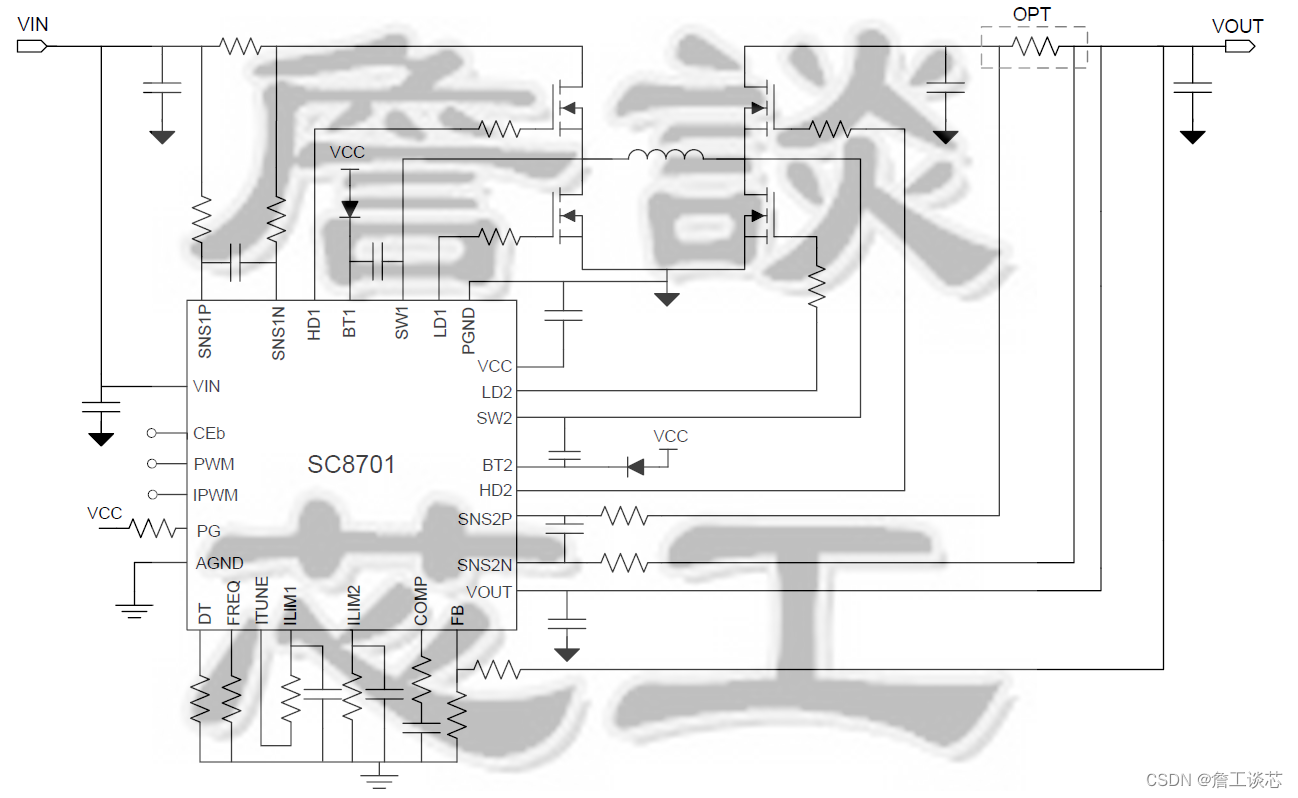

应用线路如下图所示，利用4颗MOS组成升降压电路，从VIN提供能量经电感传递给VOUT，系统透过VOUT的电压环，以及电流环SNS1及SNS2作为反馈控制。

升降压充电芯片应用线路

工作模式

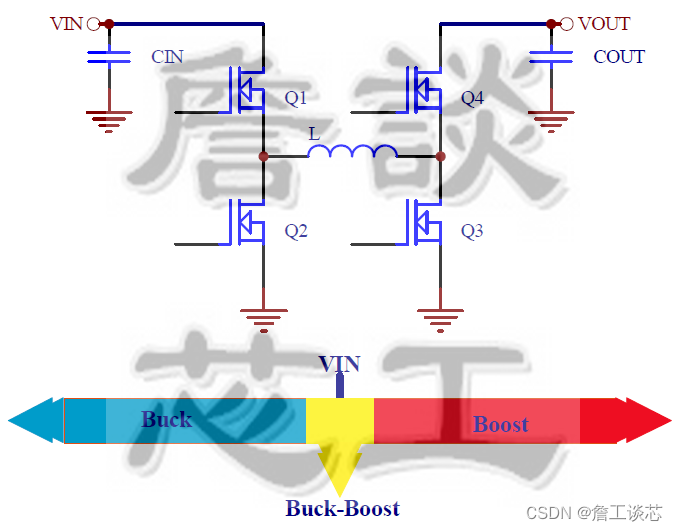

    升降压控制器具有三种工作模式，分别为降压、升降压及升压，主要决定于输入与输出电压间的差异，如下图所示。

 升降压控制器工作模式

  1. 降压Buck
