IPv6扩展头部

扩展头部
在IPv6中，那些由IPv4选项提供的特殊功能，通过在IPv6头部之后增加扩展头部实现。路由、时间戳、分片和超大分组等功能都在IPv6扩展头部中实现。基于这种设计，IPv6头部固定为40字节，不再处理IP分段的相关信息，去掉了检验和字段等等，
扩展头在IPV6中是可选的，一个IPV6包中可以包含0个或多个扩展头，扩展头紧随IPV6基本头后面，

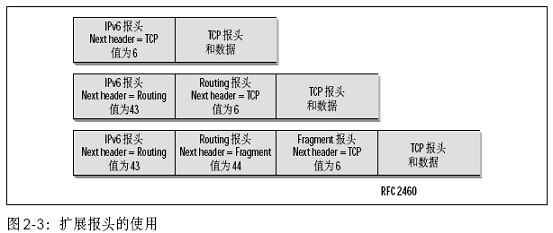

扩展头部和更高层协议(例如TCP/UDP) 头部与IPv6头部链接起来，形成级联的头部。如下图：

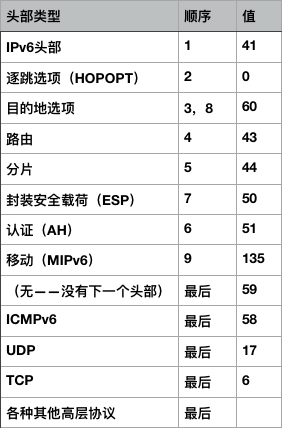

扩展头算作IPV6净荷的一部分，计算在IPV6基本头“有效净荷长度”的范围内，目前已经定义和使用的扩展头有以下几种：
逐跳选项头（Hop-by-hop Options Header）
目的选项头（Destination Options Header）
路由头（Routing Header）
分片头（Fragment Header）
认证头（Authentication Header）
封装安全有效载荷头（ESP）

注：1，除加密头以外，其他扩展头的长度必须是8字节的整数倍，其中“扩展头长度”字段以8字节为单位指明了该扩展头的长度（不包括第一组8字节），如果值是2，16字节，实际计算要加1，即24字节。因为会有0值。

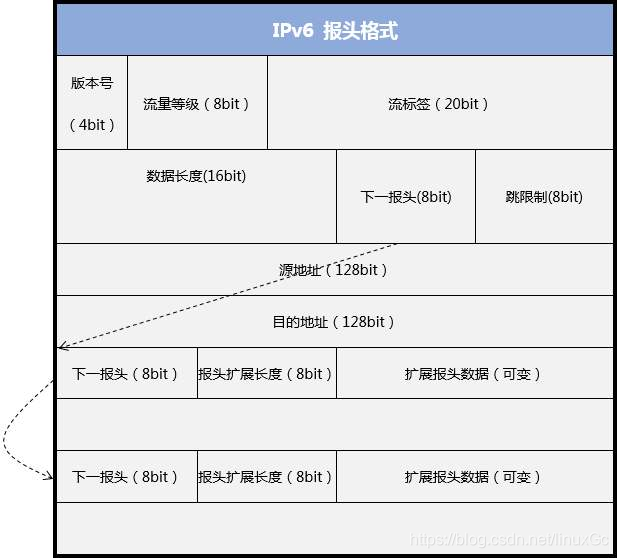

2，IPV6基本头以及扩展头的“下一个头”字段指明紧跟其后的扩展头的类型，

	                			64bit
				|	下一个头	|	扩展头长度  |	各扩展头相关字段 	|

逐跳选项头（Hop-by-hop Options Header）
逐跳头用于传递那些在路径中每个节点都需检测的可选信息，此扩展报头须被转发路径所有节点处理。目前在路由告警（RSVP和MLDv1）与Jumbo帧处理中使用了逐跳选项头。

	                									64bit
				|		下一个头		|		逐跳头长度 	 |		选项【TLV1,TLV2,...TLVn,】 		|
				|							选项【TLVn+1,TLVn+2,...】											|

逐跳头信息部分可以包含一个或多个TLV（类型—长度—值）选项，
TLV选项的格式如图4所示。

	                	8bit					8bit
				|		选项类型		|		选项数据长度 	 |		选项数据		|

目的选项头（Destination Options Header）
本扩展报头类型值为60。：
目的选项头的格式和逐跳头完全相同，区别在于前者针对的是目的节点，而后者针对的是传送路径中的每个节点。

1. 路由头前，这是此选项头被目的节点和路由头中指定的结点处理；
2. 上层头前（任何的ESP头后），此时只能被目的结点处理。
   移动IPv6中使用了目的选项头，称为家乡地址选项。家乡地址选项由目的选项头携带，用以移动结点离开“家乡”后通知接受节点此移动结点对应的家乡地址。接受节点收到带有家乡地址选项的报文后，会把家乡地址选项中的源地址（移动节点的家乡地址）和报文中源地址（移动节点的转交地址）交换，这样上层协议始终认为是在和移动节点的家乡地址通信，实现了移动漫游功能。

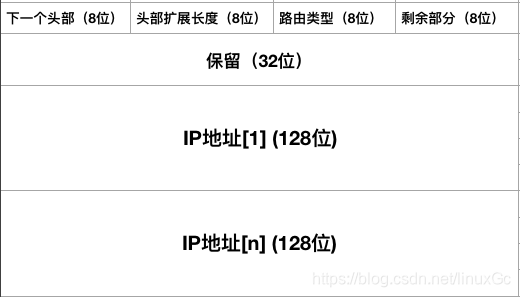

路由头（Routing Header）
本扩展报头类型值为43，用于源路由选项和移动IPv6。
为发送方提供了一种IPv6数据报控制机制，以控制（至少部分控制）数据报通过网络的路径。

注意的是包含了路由头的IPV6包在路由过程中是需要不断修改IPV6基本头中的目的地址的，比如源节点S给目的节点D发送一个包，要求这个包经过中间节点L1,L2和L3.那么在从S到L1的这段路径中，IPV6头中的目的地址应该是L1而不是D。

分片头（Fragment Header）
本扩展报头类型值为44，用于标识数据报的分段，在IPv4中就有对应的字段。当源节点发送的报文超过传输链路MTU（源节点和目的节点之间传输路径的MTU）时，需要对报文进行分段时使用。

分段头的大小为固定的8字节(64bit),因此，“扩展头长度”这一字段（图中“保留”部分）就没有意义了，传输时初始化为零。
RES：2bit，保留字段
M：标记位，M=1 表示还有分段，M=0表示该分段是最后一个分段，
分段标识：32bit，同一个包的所有分段必须具有相同的分段标示，每个分段单独发送，并且在接受者处进行重组。
IPV6的原包称为“原始数据报”，可以分为两部分：“不可分片部分”+“可分片部分”，不可分片部分包括IPV6基本头部，以及那些必须由路由中的节点处理的扩展首部（逐跳和路由头），不可分段部分必须被包含在包的每个分段中。

前者包括IPv6头部和任何在到达目的地之前需由中间节点处理的扩展头部（即包括路由头部之前的所有头部，如果有逐条选项扩展头部，则是该头部之前的所有头部）。后者包括数据报的其余部分（即目的地址选项头部、上层头部和有效载荷数据）。
IPV6的分段和重组：
当目的节点收到包的第N个分段（指最后一个分段，即M=0）的时候，
计算原包的有效负载长度,
计算公式：包的有效负载长度=L+8*Pn+Dn,
其中L为不可分段的扩展头长度，
PN为第N个分段的偏移量，Dn为第N个分段的数据部分长度。
数值L通常在收到第一个分段的时候就被计算出来了，计算公式：L=第一个分段的有效载荷长度-第一个分段包中分段头后面的数据长度-8。

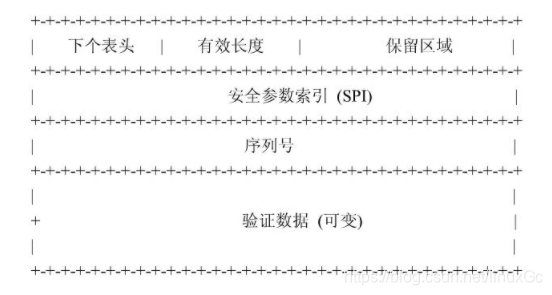

认证头（Authentication Header）
目的是用来增加IP数据报的安全性，AH协议提供无连接的完整性，数据源认证和抗重放保护服务。

下一个头域：是一个8bit的域，他标识AH头之后的下一个载荷的类型，
有效长度：这个8比特的域指示AH长度（单位是4个字节），减去“2”。
“零”认证算法只凯能被用于调试目的，它在IPV6为“2”。
算法公式 长度=（有效长度+2）*2.
保留区域：16位的域为未来扩充使用而保留。
SPI：是一个任意的32位元的数值，它与目的IP地址和安全协议（AH）组合，唯一的标识本数据包的SA。
序列号：这个是32位无符号数域，包含一个单调增加的计数器值。
验证数据：这是一个包含包的完整性检验值的可变长度域。该区域的长度必须是32位元的整数倍。

封装安全有效载荷头（ESP）
本扩展头类型值为50，用于IPSec，提供报文验证、完整性检查差和加密。
