Nginx slab的实现 --- 第一篇“基本布局”

Nginx slab 用于进程间的共享内存

转自 https://my.oschina.net/u/2310891/blog/672539

说明：本系列的文章基于Nginx-1.5.0版本代码。
Nginx slab分配器用于管理和分配小于一页的内存申请，但实际上大于一页的内存分配也是统一实现的， 具体代码在core/ngx_slab.c文件中，对应的头文件是core/ngx_slab.h。
ngx_slab.h头文件中定义了两个重要的数据结构：

ngx_slab_pool_t；/*整个内存区的管理结构*/
ngx_slab_page_t；/*用于表示page页内存管理单元和slot分级管理单元*/

同时还声明了对外提供的几个函数原型，分别是：
用于初始化

void ngx_slab_init(ngx_slab_pool_t *pool);

用于内存分配的：

void *ngx_slab_alloc(ngx_slab_pool_t *pool, size_t size);
void *ngx_slab_alloc_locked(ngx_slab_pool_t *pool, size_t size);
void *ngx_slab_calloc(ngx_slab_pool_t *pool, size_t size);
void *ngx_slab_calloc_locked(ngx_slab_pool_t *pool, size_t size);
/*

alloc 和 calloc的区别在于是否在分配的同时将内存清零*/
用于内存释放的：

void ngx_slab_free(ngx_slab_pool_t *pool, void *p);
void ngx_slab_free_locked(ngx_slab_pool_t *pool, void *p);

这一次我们先从ngx_slab_init()函数开始，看看slab分配器的基本结构是怎么样的。

ngx_slab.c的实现中将内存分配分为两大类：

    基于页（page）的内存分配，由page页内存管理单元来进行管理，其实现相对简单，因为整个内存池的基本结构就是以页为单位进行划分的。

    基于块（chunk）的内存分配，将一页划分为若干块，实现相对复杂，除了page页内存管理单元外还引入了分级内存管理单元（slot数组）来共同管理；

    实际上，page页内存管理单元和slot分级管理单元都是由ngx_slab_page_t结构来表示的，slot分级管理数组紧跟在ngx_slab_pool_t结构之后，page页内存管理数组又紧跟在slot分级管理数组之后。

void
ngx_slab_init(ngx_slab_pool_t *pool)
{
    u_char            *p;
    size_t            size;
    ngx_int_t         m;
    ngx_uint_t        i, n, pages;
    ngx_slab_page_t   *slots;

    /* STUB */
    if (ngx_slab_max_size == 0) {
        /*slab分配器最大分配大小（slab分配器用于分配小于一页的内存申请，由于实际会以2的幂次方为基准向上取整，因此超过1/2页大小的内存申请也被取整为1页）*/
        ngx_slab_max_size = ngx_pagesize / 2;
        /*当使用bit位来标记块的使用情况时，如果想用一个uintptr_t类型的数来标记一整页中的所有块，则需要将一页分为(8 * sizeof(uintptr_t)个块，每块大小为ngx_slab_exact_size*/
        ngx_slab_exact_size = ngx_pagesize / (8 * sizeof(uintptr_t));
        /*根据ngx_slab_exact_size计算对应的块大小移位ngx_slab_exact_shift*/
        for (n = ngx_slab_exact_size; n >>= 1; ngx_slab_exact_shift++) {
            /* void */
        }
    }
    /**/

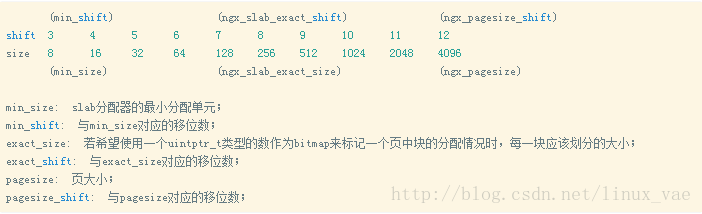

    /*slab的最小分配单元，当申请的内存比min_size还小时，则取整到min_size；
    通常min_shift=3，则min_size=8*/
    pool->min_size = 1 << pool->min_shift;

    p = (u_char *) pool + sizeof(ngx_slab_pool_t);
    size = pool->end - p;/*除ngx_slab_pool_t之外的剩余空间大小*/

    ngx_slab_junk(p, size);

    /*slot分级管理数组的起始地址*/
    slots = (ngx_slab_page_t *) p;
    /*从最小块大小到页大小之间的分级数*/
    n = ngx_pagesize_shift - pool->min_shift;

    for (i = 0; i < n; i++) {
        slots[i].slab = 0;
        slots[i].next = &slots[i];/*表明分级数组中还没有要管理的页*/
        slots[i].prev = 0;
    }

    p += n * sizeof(ngx_slab_page_t);

    /*每一个实际的page页都对应一个页内存管理单元（后面会看到，反过来则不成立），这里会有疑问为什么size上没有减去slot分级数组占用的空间，下面会说明*/
    pages = (ngx_uint_t) (size / (ngx_pagesize + sizeof(ngx_slab_page_t)));

    /*初始化页内存管理数组*/
    ngx_memzero(p, pages * sizeof(ngx_slab_page_t));

    pool->pages = (ngx_slab_page_t *) p;

    pool->free.prev = 0;
    pool->free.next = (ngx_slab_page_t *) p;

    /*页内存管理单元中的slab字段记录了其后跟随的连续空闲内存页数*/
    pool->pages->slab = pages;
    pool->pages->next = &pool->free;
    pool->pages->prev = (uintptr_t) &pool->free;

    /*将实际的page页起始地址对齐到pagesize*/
    pool->start = (u_char *)
                  ngx_align_ptr((uintptr_t) p + pages * sizeof(ngx_slab_page_t),
                                ngx_pagesize);

    /*对齐后剩余的内存空间可能不足pages个页，需要进行调整；另外也可以看出实际的内存页数可能会少于page页管理单元的数目，多余的几个就空闲在最后好了，这也是为什么上面计算pages时size并没有减去slot分级数组大小的原因，因为一切都是由最终对齐后的内存空间大小决定的，所以前面也就不必要求那么精确了*/
    m = pages - (pool->end - pool->start) / ngx_pagesize;
    if (m > 0) {
        pages -= m;
        pool->pages->slab = pages;
    }

    pool->log_ctx = &pool->zero;
    pool->zero = '\0';
}

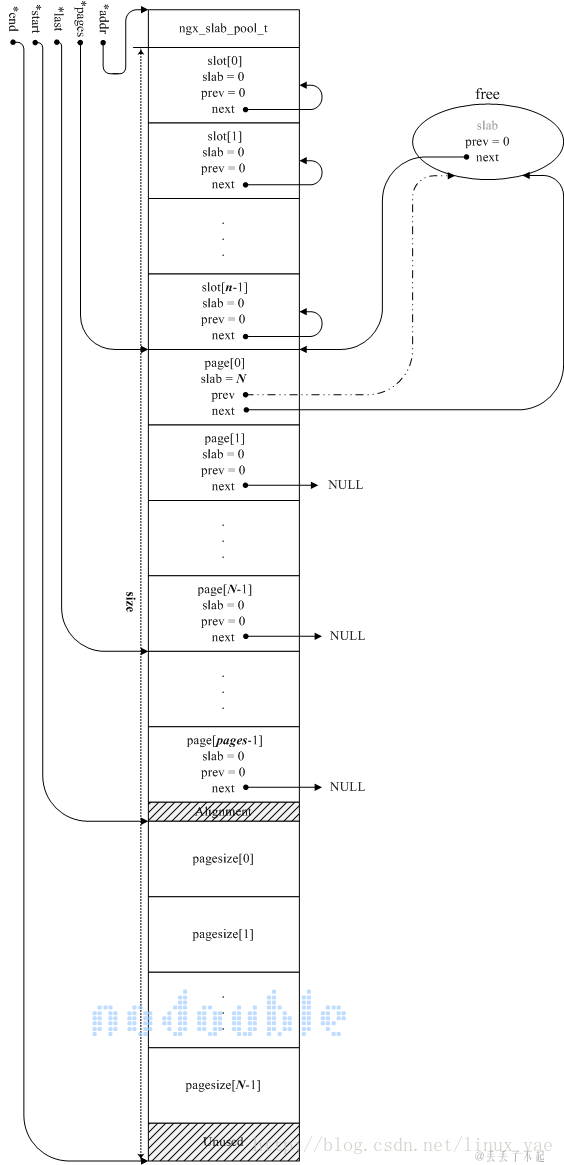

初始化完成之后，整个内存结构布局就是这个样子滴：

图中的各个标记基本保持与ngx_slab_init()函数中一致， 其中，N = pages - m，即经过对齐调整后的实际内存页数。

有了这个图做铺垫，我们再讨论page页的分配时就容易多了。
