12. 双绞线概述

双绞线概述

        双绞线（Twisted Pair，TP）是一种在综合布线工程中广泛使用的传输介质，主要用于有线网络的数据传输。以下是关于双绞线的主要概述：

• 结构和原理
  • 双绞线由两根具有绝缘保护层的铜导线组成，这两根导线按一定密度互相绞在一起。
  • 这种绞合结构使得每一根导线在传输中辐射出来的电波被另一根线上发出的电波抵消，从而有效降低信号干扰的程度。
  • 双绞线一般由两根22～26号绝缘铜导线相互缠绕而成，这种结构不仅可以抵御一部分来自外界的电磁波干扰，也可以降低多对绞线之间的相互干扰。
• 分类

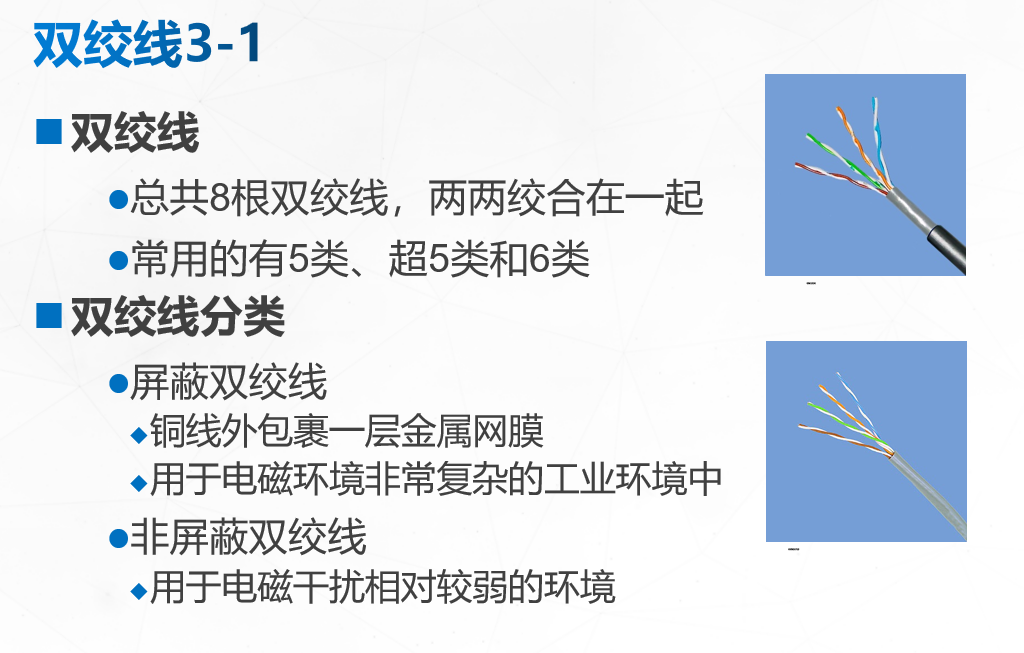

  • 根据有无屏蔽层，双绞线分为屏蔽双绞线（Shielded Twisted Pair，STP）与非屏蔽双绞线（Unshielded Twisted Pair，UTP）。
  • 屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层，用于减少辐射和防止信息被窃听，同时阻止外部电磁干扰的进入。
• 特点
  • 抗干扰能力强：双绞线的绞合结构使其能有效减少电磁干扰（EMI）和串扰，提高数据传输的可靠性和稳定性。

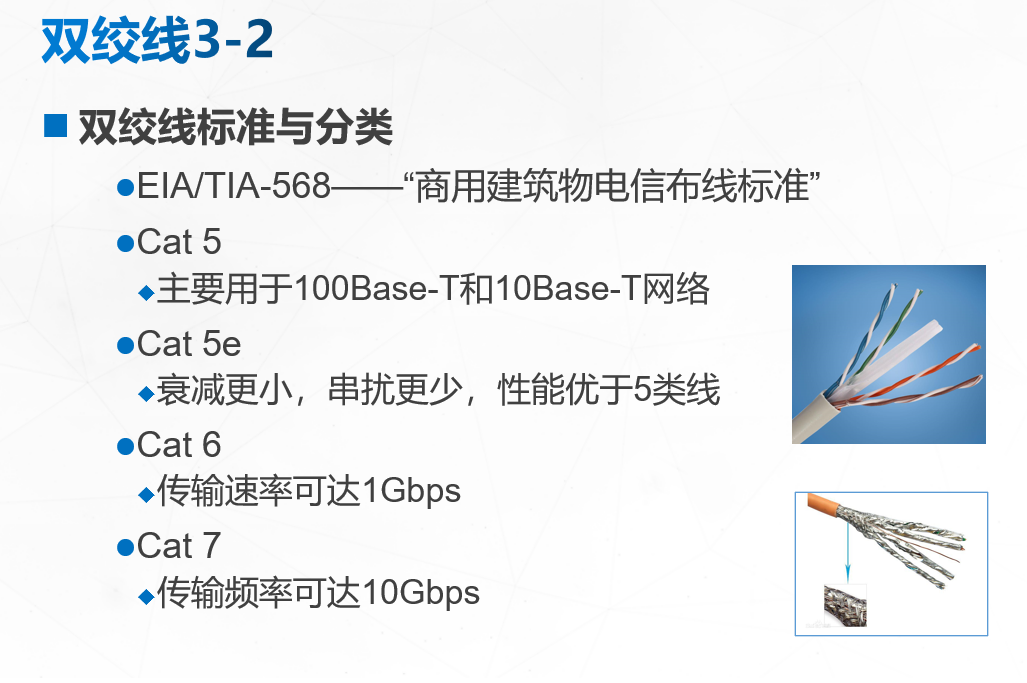

  • 传输速率高：根据不同的类别（Cat），双绞线支持不同的传输速率。常见的类别包括Cat5e、Cat6和Cat6A，其最大传输速率可分别达到1Gbps、10Gbps和10Gbps（仅Cat6A）。
  • 安装方便：双绞线通常采用RJ-45连接器，易于安装和维护。
  • 性价比高：与其他类型的网络电缆相比，双绞线价格相对低廉，易于安装和维护，具有较高的性价比。
  • 应用广泛：双绞线广泛应用于各种有线网络中，包括以太网、电话线、安防监控和工业控制系统等。
• 应用
  • 工业自动化：用于连接各种传感器、控制器和执行器，实现设备间的信号传输和控制。
  • 电话线路：传输语音和传真等通信信号，保证通话的质量和稳定性。
  • 局域网（LAN）：作为局域网的主要传输介质，满足大量数据传输的需求。
  • 安防监控：用于连接摄像机和控制设备，传输视频和音频信号，实现远程监控和安全保障。
• 未来趋势
  • 随着双绞线传输技术的普及和应用，一些传统的信号传输和矩阵切换设备可能会逐渐被淘汰。
  • 未来，双绞线可能会更多地应用于高清视频传输和其他高速数据传输场景。

        总的来说，双绞线作为一种传输介质，在有线网络中具有广泛的应用和重要的地位。

        然而，随着科技的进步和无线网络的快速发展，双绞线也面临着一些挑战和新的机遇。

挑战：

• 带宽限制：尽管双绞线已经能支持高达10Gbps的传输速率（如Cat6A），但在一些需要超高带宽的应用中，如高清视频传输和数据中心等，双绞线的带宽可能会成为瓶颈。
• 距离限制：双绞线的信号衰减和干扰问题会随着传输距离的增加而加剧，因此其传输距离受到一定的限制。这可能会限制双绞线在一些需要长距离传输的应用中的使用。

机遇：

• 物联网（IoT）的发展：随着物联网设备的普及和数量的增加，对网络传输介质的需求也在不断增加。双绞线作为一种稳定、可靠的传输介质，有望在物联网领域得到更广泛的应用。
• 智能建筑：在智能建筑中，各种设备和系统需要实现互联互通，以实现自动化、节能和舒适性的目标。双绞线作为一种在布线工程中广泛使用的传输介质，有望在智能建筑中扮演更重要的角色。
• 5G和6G网络的推广：随着5G和6G网络的推广和普及，对高速、低延迟的数据传输需求也在不断增加。双绞线作为一种低成本的传输介质，有望在满足这些需求的同时，降低建设和维护成本。

        总的来说，双绞线作为一种传输介质，在未来仍具有广泛的应用前景和潜力。然而，随着科技的进步和新的应用需求的出现，双绞线也需要不断发展和创新，以适应新的环境和挑战。
