综合布线系统

综合布线系统是为了满足现代化建筑的信息传输需求而特别设计的一套布线系统。以下是关于综合布线系统的详细介绍：

一、定义

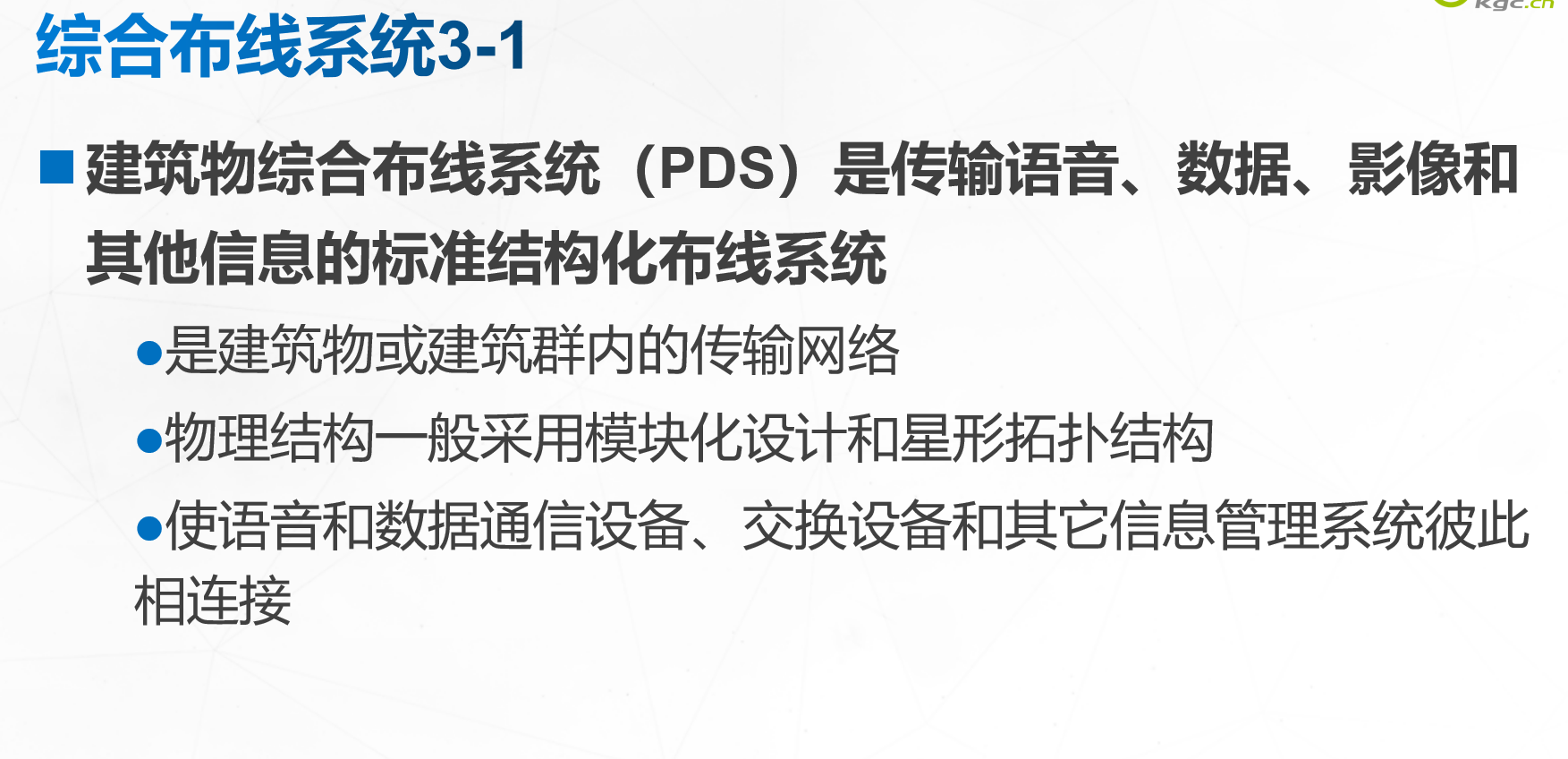

综合布线系统是指一幢大楼内传输信息的基础设施，是一种为办公提供数字化和智能化的媒介。它采用一系列高质量、高标准材料，以模块化的组合方式，将语音、数据、图文、多媒体和部分控制信号等系统进行综合规划设计。

二、组成

综合布线系统主要由以下几个部分构成：

工作间：独立的需要设置终端设备（TE）的区域，包括连接缆线及适配器等。
配线子系统：由工作区用的信息插座模块、信息插座模块至楼层配线设备（FD）的配线电缆或光缆、楼层配线设备及设备缆线和跳线等组成。
干线子系统：由设备间至电信间的干线电缆和光缆、安装在设备间的建筑物配线设备（BD）及设备缆线和跳线组成。
建筑群子系统：将一座建筑物中的缆线延伸到另一座建筑物的布线部分，包括建筑群配线设备（CD）、建筑物之间的干线电缆或光缆、设备缆线、跳线等。
设备间：在每幢建筑物的适当地点进行网络管理和信息交换的场地，主要安装建筑物配线设备。
进线间：建筑物外部通信和信息管线的入口部分，并可作为入口设施和建筑群配线设备的安装场地。

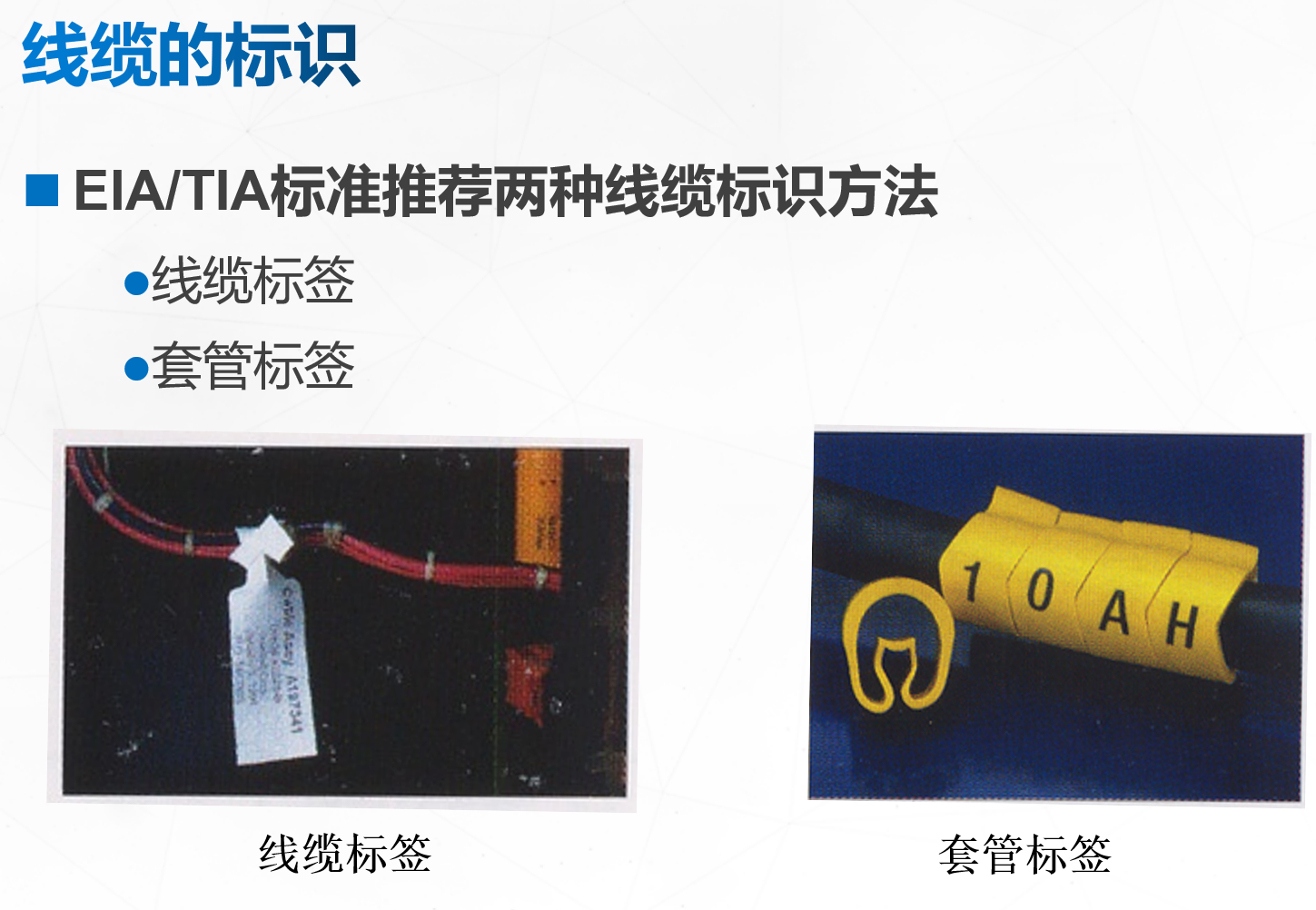

管理：对工作、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模式进行标识与记录，并形成文档。

三、技术特点

综合布线系统具有以下几个技术特点：

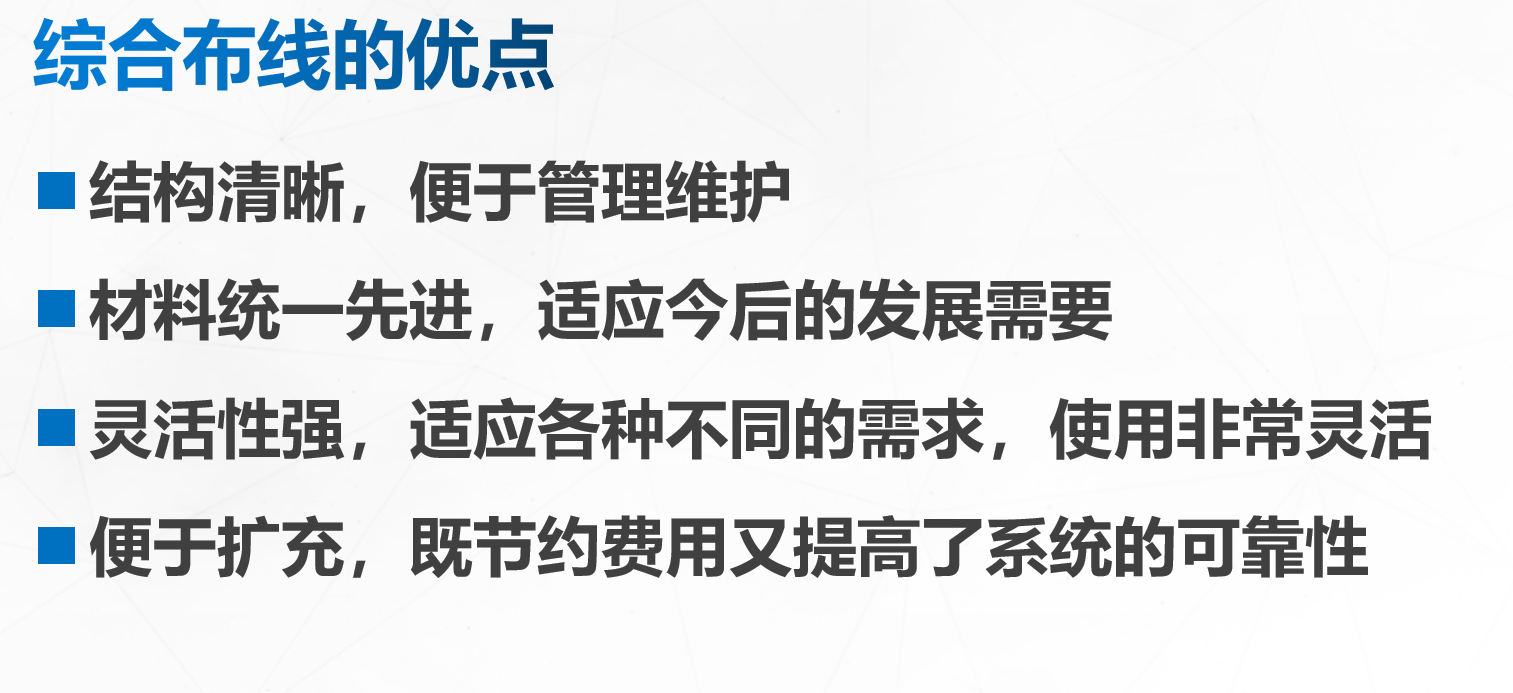

实用性：布线系统将能够适应现代和未来通信技术的发展，实现话音、数据通信等信号的统一传输。
灵活性：布线系统能满足各种应用的要求，任一信息点能够连接不同类型的终端设备。
模块化：除固定于建筑物内的水平缆线外，其余所有的接插件都是基本式的标准件，可互连所有话音、数据、图像、网络和楼宇自动化设备。
扩展性：综合布线系统是可扩充的，以便将来有更大的用途时，很容易将新设备扩充进去。
经济性：采用综合布线系统后可以使管理人员减少，同时，因为模块化的结构，工作难度大大降低了日后因更改或搬迁系统时的费用。
通用性：对符合国际通信标准的各种计算机和网络拓扑结构均能适应，对不同传递速度的通信要求均能适应。

四、施工与管理

综合布线系统的施工和管理涉及多个方面，包括施工前的环境检查、线材检验、设备安装、巡检和维护、故障处理、升级和改进等。系统的维护和管理是系统运行的关键，需要进行定期的巡检和维护，快速响应和处理故障，不断升级和改进系统，确保系统的安全性、可靠性和稳定性。

五、应用前景

综合布线系统在现代建筑物和场所中具有广泛的应用和发展前景。随着信息技术的不断发展和智能化水平的提高，综合布线系统将在办公楼、学校、医院、工厂等各种场所得到更广泛的应用和发展。

六、案例分析

为了更好地理解综合布线系统的实际应用，我们来看一个典型的案例。

某大型跨国公司的新总部大楼设计为一座集办公、研发、会议、展示等多功能于一体的现代化建筑。在这座大楼中，为了满足其全球通信和数据传输的需求，公司决定采用综合布线系统。

在设计阶段，公司选择了国际知名的综合布线系统提供商，并与他们进行了深入的沟通和协商。系统提供商根据公司的具体需求，制定了一套详细的设计方案。该方案包括了工作间、配线子系统、干线子系统、建筑群子系统、设备间、进线间以及管理等多个部分，全面考虑了语音、数据、图文、多媒体和部分控制信号等系统的综合规划设计。

在施工阶段，系统提供商与施工团队紧密合作，确保了施工质量和进度。他们首先进行了施工前的环境检查和线材检验，确保所有材料都符合设计要求。然后，他们按照设计方案进行了设备安装、巡检和维护等工作。在施工过程中，他们还不断与公司进行沟通，及时解决了一些突发问题。

在综合布线系统建成后，公司对其进行了全面的测试和评估。结果显示，该系统能够满足公司的各种通信和数据传输需求，实现了话音、数据通信等信号的统一传输。同时，该系统还具有较高的灵活性、模块化、扩展性和经济性等特点，为公司节省了大量的管理成本和维护成本。

此外，由于综合布线系统采用了国际通信标准，因此它能够适应各种计算机和网络拓扑结构，满足不同传递速度的通信要求。这使得公司在未来的发展中，可以更加灵活地调整和优化其通信网络结构，提高整个公司的运营效率。

七、结论

综合布线系统作为现代化建筑的信息传输基础设施，已经得到了广泛的应用和发展。它具有实用性、灵活性、模块化、扩展性、经济性和通用性等特点，能够满足各种应用的需求。在施工和管理方面，综合布线系统需要进行详细的设计、施工、巡检和维护等工作，以确保系统的安全性、可靠性和稳定性。随着信息技术的不断发展和智能化水平的提高，综合布线系统将在未来的发展中发挥更加重要的作用。
