IP数据包格式

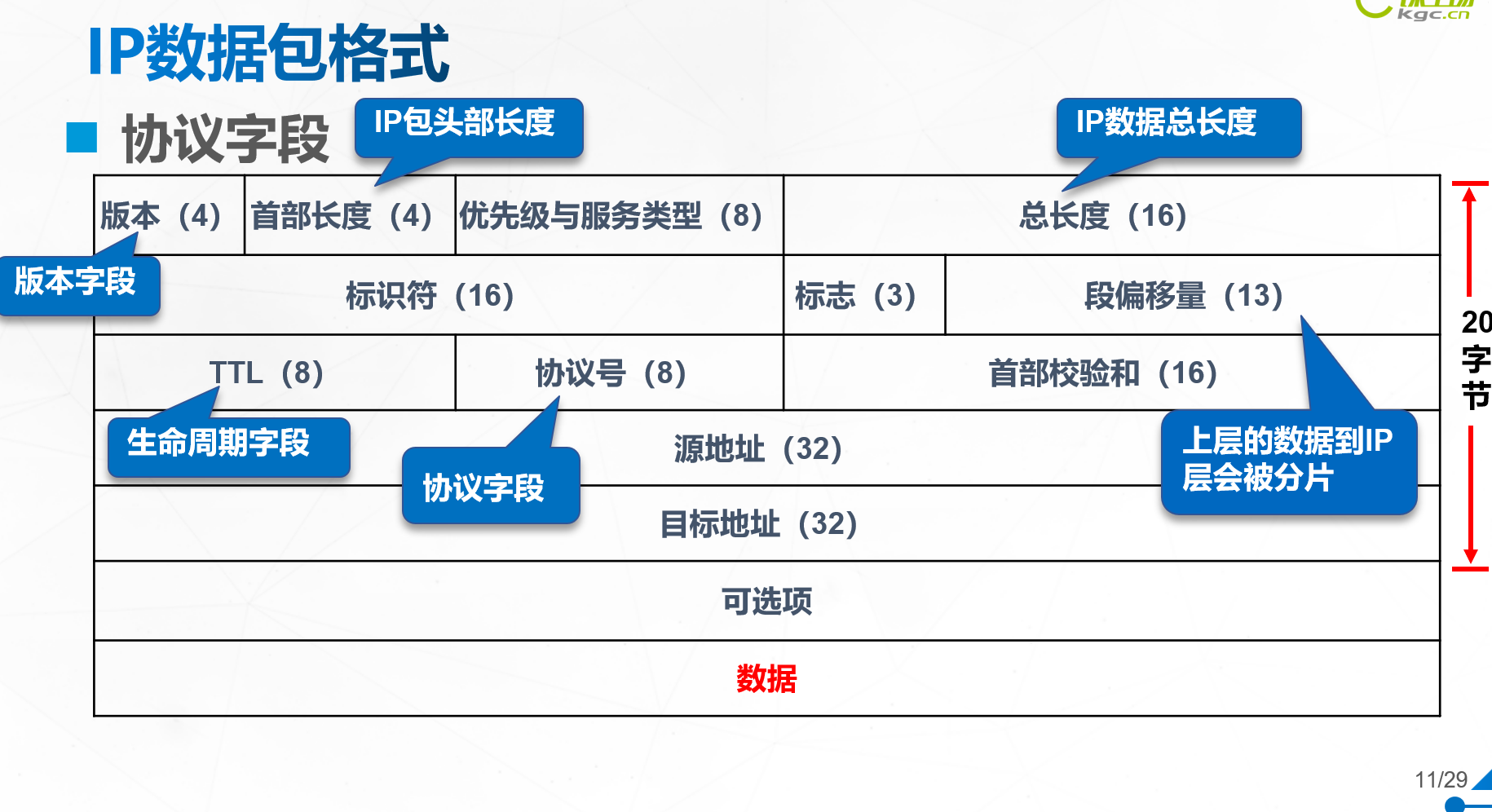

IP数据包格式包含两个主要部分：固定长度的首部和可变长度的数据部分。以下是IP数据包格式的详细分点表示和归纳：

固定部分（首部）
- 版本号（Version）：4位，表示IP协议版本，当前广泛使用的是IPv4（值为0100，十进制为4）。
- 首部长度（Header Length）：4位，表示IP数据包的首部长度（不包括数据），单位为32位字（即1个32位字长是4字节）。因此，当首部长度为1111（十进制为15）时，首部长度达到60字节。
- 服务类型（Type of Service）：8位，用于表示数据包的优先级和服务类型。但在实际中，这个字段通常没有被使用。
- 总长度（Total Length）：16位，表示IP数据包的总长度，包括首部和数据部分，最长为65535字节。
- 标识符（Identification）：16位，用于表示IP数据包的标识符。当IP对上层数据进行分片时，它将给所有的分片数据分配一组编号，然后将这些编号放入标识符字段中，以确保分片不会被错误地重组。
- 标志（Flags）：3位，与标识符一起使用，用于指示是否允许分片、是否为最后一个分片等。
- 段偏移量（Fragment Offset）：13位，用于指示分片在原始数据中的偏移量，以便在接收端重组数据。
- TTL（Time to Live）：8位，表示数据包的生存时间。每经过一个路由器，TTL值减1。当TTL值为0时，数据包将被丢弃，以防止在网络中无限循环。
- 协议（Protocol）：8位，用于指示数据部分所使用的协议，如ICMP（值为1）、TCP（值为6）、UDP（值为17）等。
- 首部校验和（Header Checksum）：16位，用于检验数据报的首部是否正确。由于数据报每经过一次路由器，一些字段可能会发生变化（如TTL、标志等），因此每经过一个路由器都需要重新计算首部校验和。
- 源地址（Source Address）：32位，表示发送端的IP地址。
- 目标地址（Destination Address）：32位，表示接收端的IP地址。
可变部分（数据）
- 数据部分的长度是可变的，通过首部中的总长度字段来指示。

此外，IP数据包的首部还包含一个可选项字段，该字段的长度和内容可以根据实际情况进行变化。例如，可以包含创建该数据包的时间等信息。但是，在大多数情况下，这个字段并不被使用，因此其长度通常为0。

接下来，我们将深入探讨IP数据包格式中某些字段的特定用途和重要性。

版本号（Version）: 如前所述，IP数据包格式中的版本号字段表示了IP协议的版本。IPv4是目前广泛使用的版本，但随着网络的发展和需求的增加，IPv6作为下一代互联网协议已经得到了广泛的应用。IPv6在地址空间、安全性、路由效率等方面有着显著的优势。
服务类型（Type of Service）: 尽管在实际应用中，服务类型字段通常没有被使用，但它实际上为IP数据包提供了QoS（服务质量）的支持。理论上，这个字段可以被用来标识数据包的优先级、延迟、吞吐量等参数，从而在网络拥塞时实现优先级调度。
总长度（Total Length）: 总长度字段对于确定IP数据包的大小至关重要。由于IP层需要对数据包进行分片处理（当数据包大小超过网络链路的MTU时），因此总长度字段的值必须小于或等于链路的MTU。此外，总长度字段还可以帮助接收端确定数据包的完整性，如果接收到的数据包长度与总长度字段不符，则可能表示数据包在传输过程中出现了错误。
标识符（Identification）与标志（Flags）及段偏移量（Fragment Offset）: 这三个字段共同协作，以实现IP数据包的分片与重组。当数据包需要被分片时，发送端会为每个分片分配一个唯一的标识符，并在标志字段中设置相应的标志位（如MF位表示“更多分片”）。接收端在收到分片后，会根据标识符、标志位和段偏移量字段的值来重组原始数据包。
TTL（Time to Live）: TTL字段用于防止数据包在网络中无限循环。每经过一个路由器，TTL值都会减1。当TTL值为0时，路由器将丢弃该数据包并发送一个ICMP超时报文给发送端。这种机制有助于检测和解决网络中的路由循环问题。
协议（Protocol）: 协议字段用于指示数据部分所使用的协议。这对于接收端确定如何解析数据部分至关重要。例如，如果协议字段的值为6，则表示数据部分使用的是TCP协议；如果值为17，则表示使用的是UDP协议。
首部校验和（Header Checksum）: 首部校验和字段用于检验数据报的首部是否正确。由于数据报在传输过程中可能会经过多个路由器和交换机等设备，这些设备可能会对数据包的首部进行修改（如修改TTL值）。因此，在接收端对首部进行校验和计算是非常必要的。如果校验和的结果不正确，则表示数据包在传输过程中可能出现了错误或损坏。
源地址（Source Address）与目标地址（Destination Address）: 这两个字段分别表示了发送端和接收端的IP地址。对于网络中的每一台设备来说，它们都有一个唯一的IP地址作为标识。源地址和目标地址字段的值决定了数据包在网络中的传输路径和目的地。
