绚丽的旭日图，让多层级关系的数据可视化展示一目了然

在数据可视化图表中，要展示不同分类下的各项数据占比时，我们经常用到的是饼图，但遇到多层次的数据时，饼图就显得力不从心。不过还有个更强大的“饼图”可以帮助你，ta就是“旭日图”。

相比之下，旭日图更适合用于展示多层级的数据，ta能够非常清晰的展示出不同层次数据间的关系，更细分溯源，真正了解数据的具体构成。

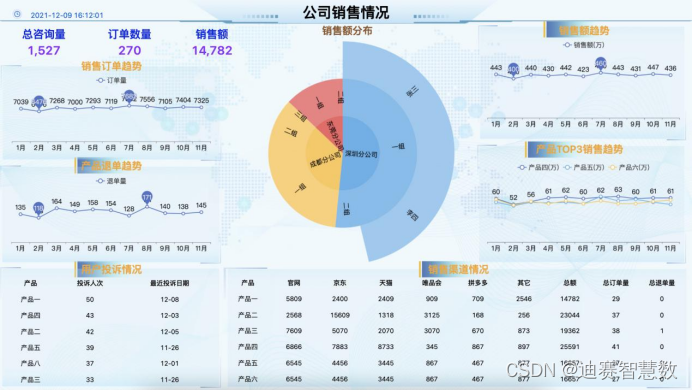

旭日图不仅数据直观，而且图表用起来特别炫酷，分分钟拉高数据汇报的颜值！很多可视化场景都适合用旭日图，比如在销售情况汇报中，方便看到每个分公司的销售业绩分布（如下图：销售额分布）:

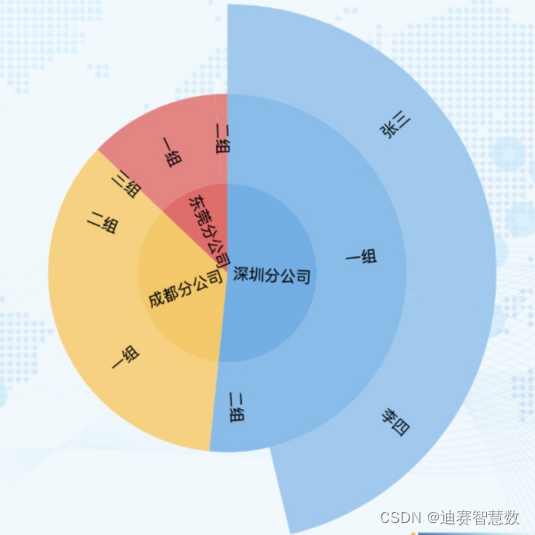

在旭日图中，一个圆环代表一个层级的分类数据，一个环块所代表的数值可以体现该数据在同层级数据中的占比。内层数据是相邻的外层数据的父类别，最内层圆环的分类级别最高，越往外分类越细越具体，请看特写图：



（1）分公司最靠近圆心，其次是分公司下的组别、分公司组别下的某位员工，依次远离圆心；

（2）上图总共分3个层级，就显示3层圆环，而每一层次环形的大小由根据数据大小决定；

（2）而3个分公司，会显示三种主颜色，每个分公司下的组别和组员会依次根据主颜色的深浅色来区分不同的层级。

以上图表均由迪赛智慧数可视化互动平台配置而成，下面我来带大家了解一下如何使用旭日图。

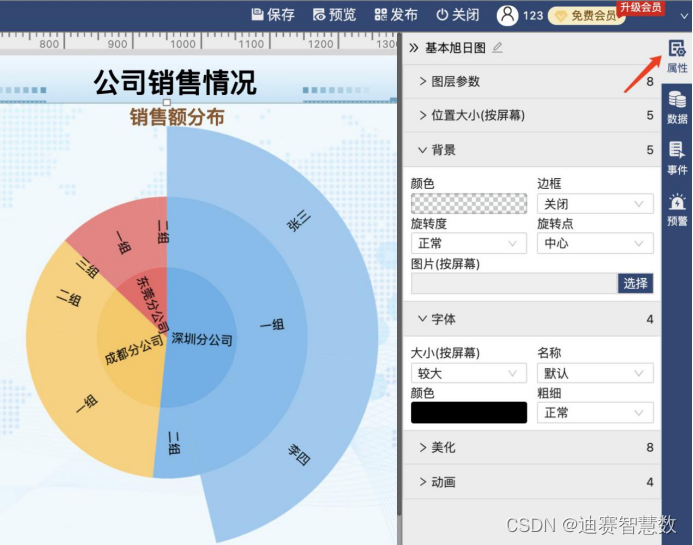

首先将基本旭日图拖拽到画布中，右侧会出现属性功能，在此可以对组件的位置大小、背景、字体、美化、动画效果等进行设置。

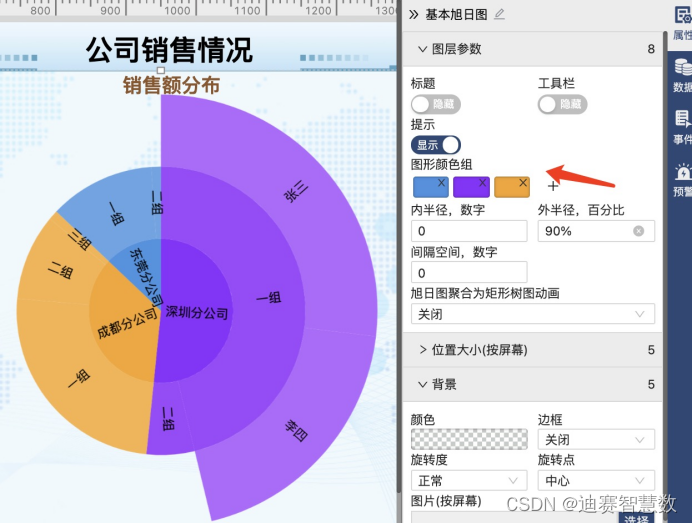

上面有提到，图表有几个主分类，旭日图就会显示为几种主颜色，当然颜色是可以自定义设置调整的。



如果希望主分类间有一些间隔，呈环形状显示，那么可以在间隔空间处输入数字即可，这种效果叫环形旭日图。

基本旭日图还可以快速切换成旭日动画图，实现旭日图聚合为矩形树图，点击选择秒数即可。



将一个组件简单通过属性设置即可实现3个组件的功能，当然也可以一次拖拽需要的组件进行配置。

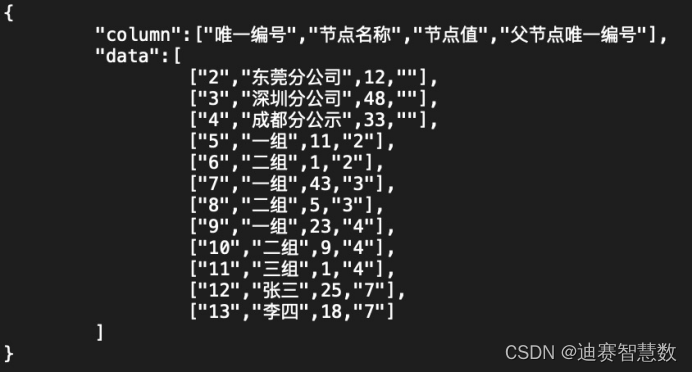

下面来看一下ta的数据构成和配置方法。先把数据放大来看，最左侧为唯一编号，最右侧为父节点唯一编号。

（1）分公司为第一层级，ta的父节点为空

（2）各小组为第二层级，ta的父节点为所属公司

（2）某员工为第三层级，ta的父节点为所属公司下的所属小组

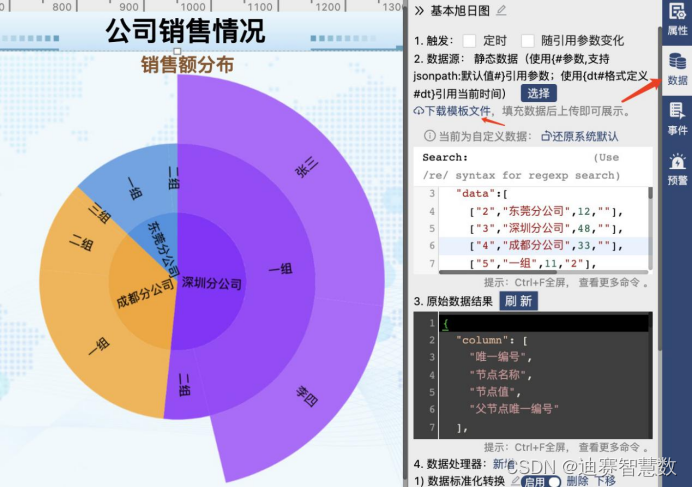

所以说，迪赛智慧数平台的人性化功能真的是无处不在。在数据功能模块，有系统默认数据源可供参考，还有模板文件供下载使用，只需在现有的数据上按格式修改即可。
