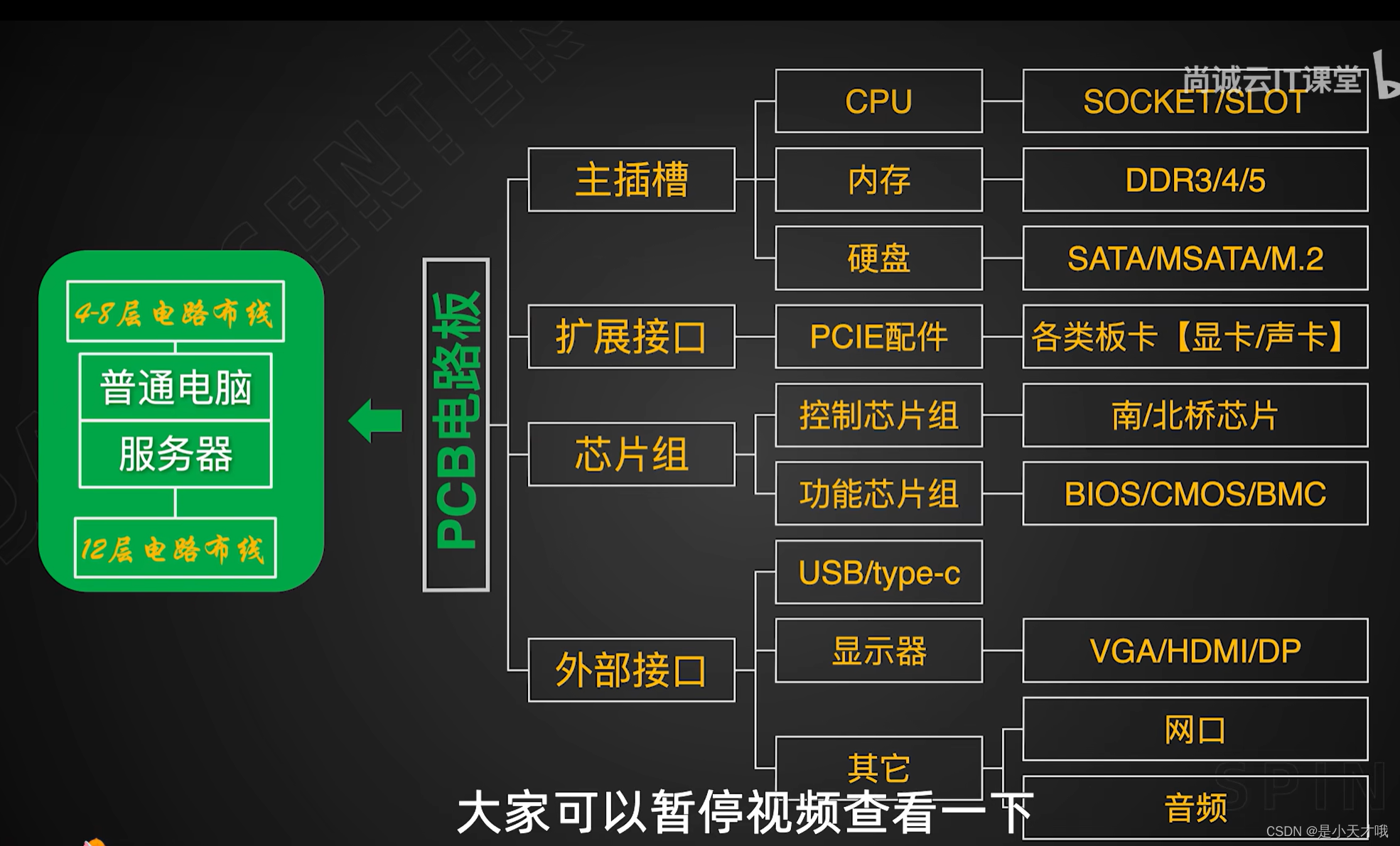

主板是安装在机箱内的主电路板，电路板也叫PCB板，是服务器最基本的也是最重要的部件之一

我们一般称为主机板，符合计算机硬件体系的叫法为系统板，港台喜欢叫母板

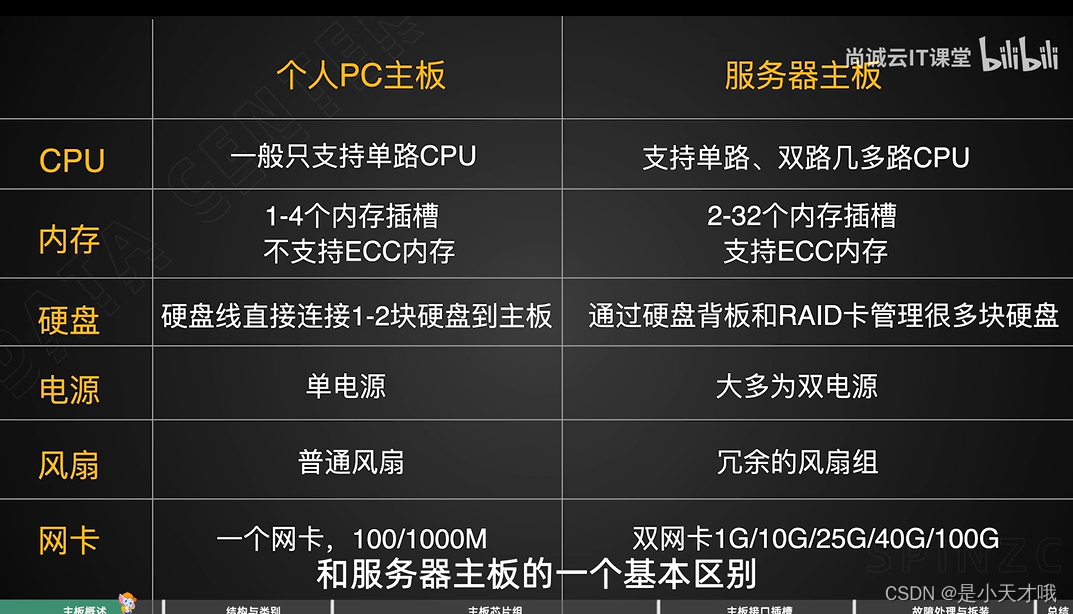

主板由多块PCB电路板组成，一块普通的电脑主板，由4到8层PCB电路板布线。而服务器主板甚至有12层PCB电路布线

1.主板作用

1.连接CPU，内存硬盘这些计算机的组件，主板提供舞台，cpu显卡尽情的表演

2.可以给各个组件提供电源，当主机加电的时候，电流会在瞬间通过主板上的每一个接口为对应的组件提供电源

3.提供数据的传输功能，将CPU 内存 硬盘以及外部接口的数据都要经过主板进行数据交换

4.整体平衡控制，比如说主板感受到了CPU热的要冒烟，那么风扇就会加快

2.结构与类别

架构:

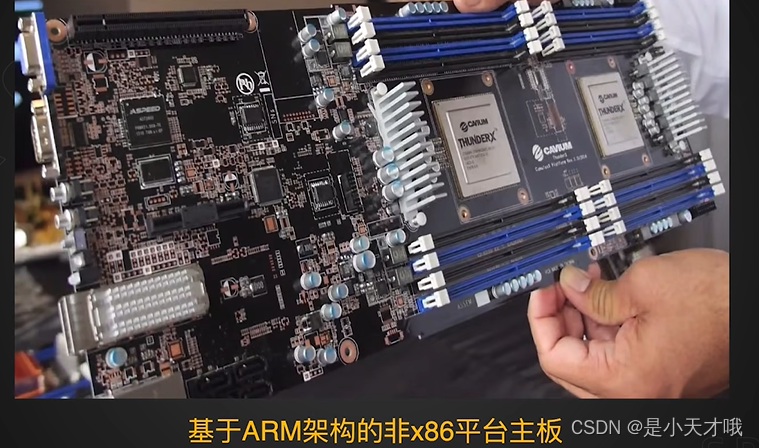

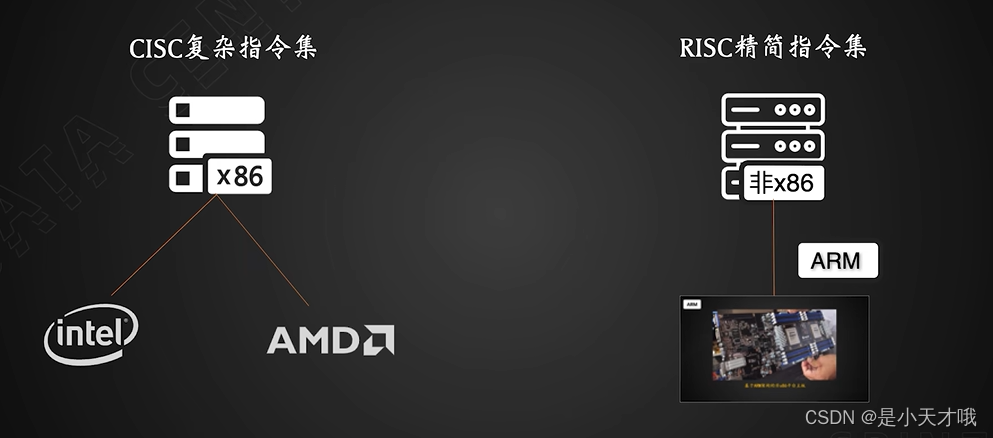

主板的架构与CPU是对应的，可以分为x86的CISC复杂指令集主板和非x86精简指令集主板

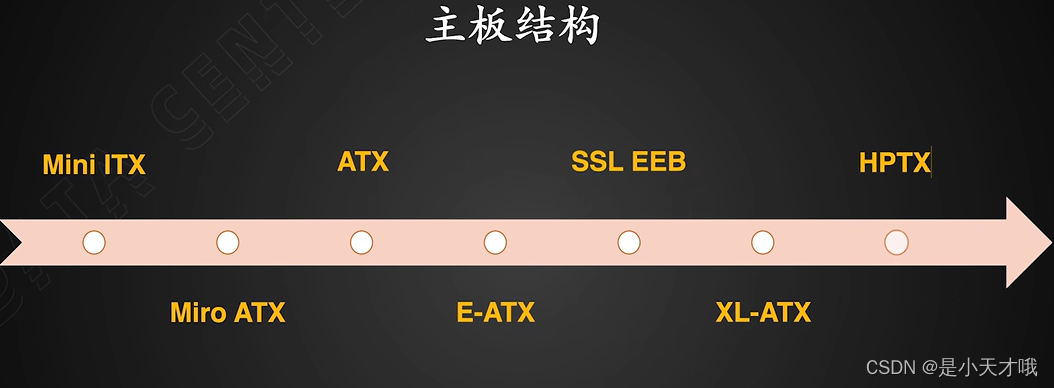

结构:

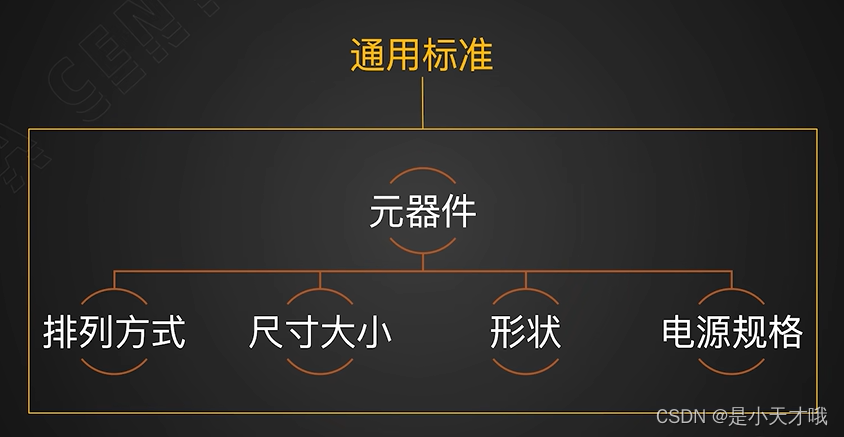

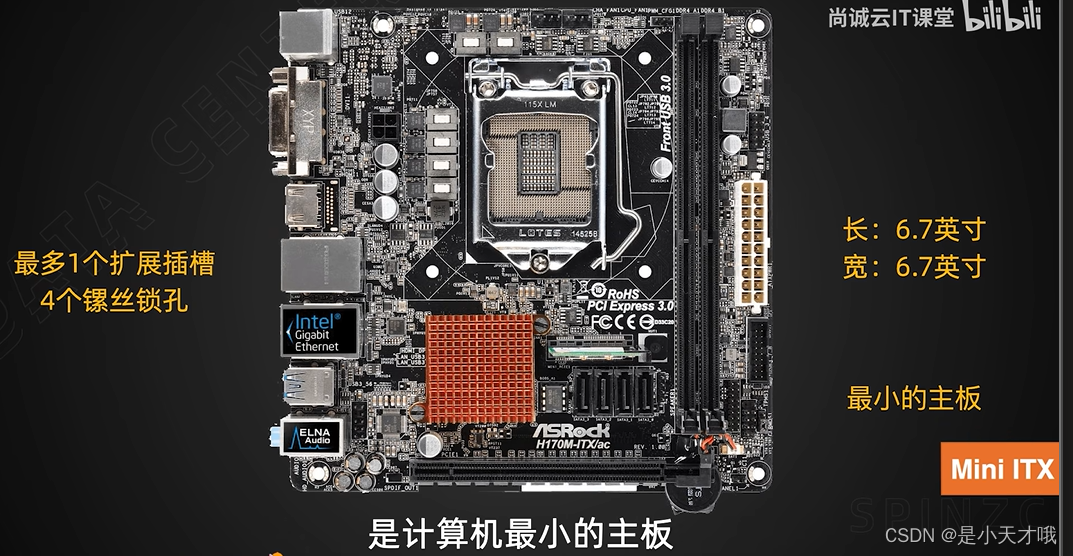

Mini ITX：

是mini主机上面的小主板

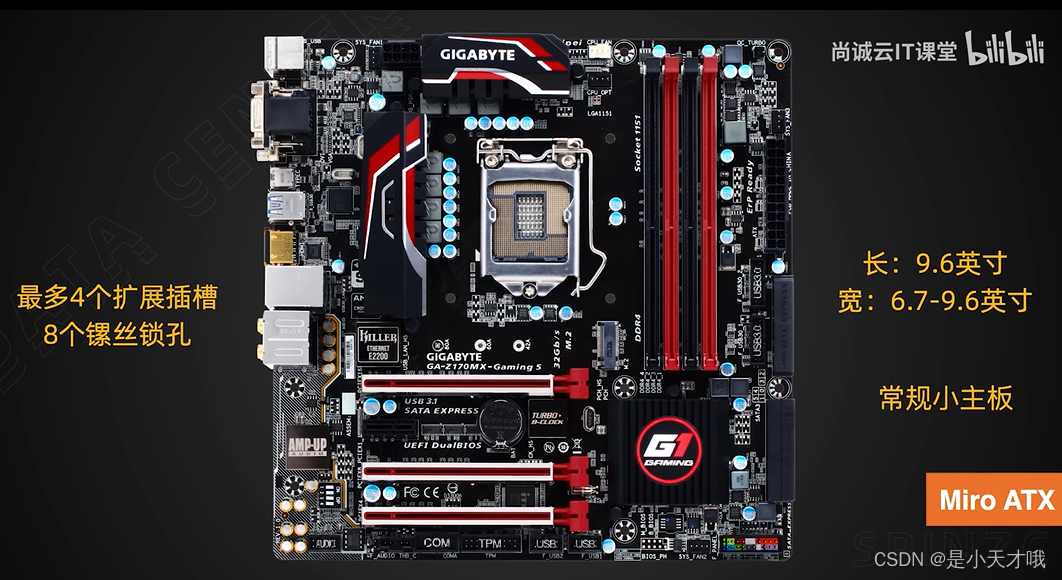

Micro ATX：

Mini ATX是ATX结构的简化版，就是我们常说的小主板，它的扩展插槽比较少，多用于品牌机和小机箱.

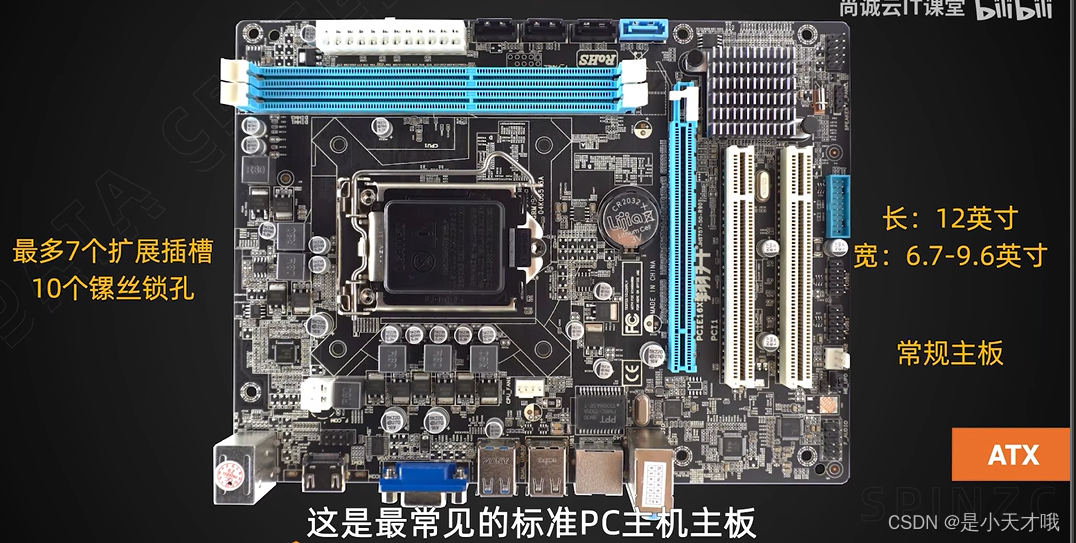

ATX:

ATX是市场上最常见的PC电脑主板,也称为标准型主板

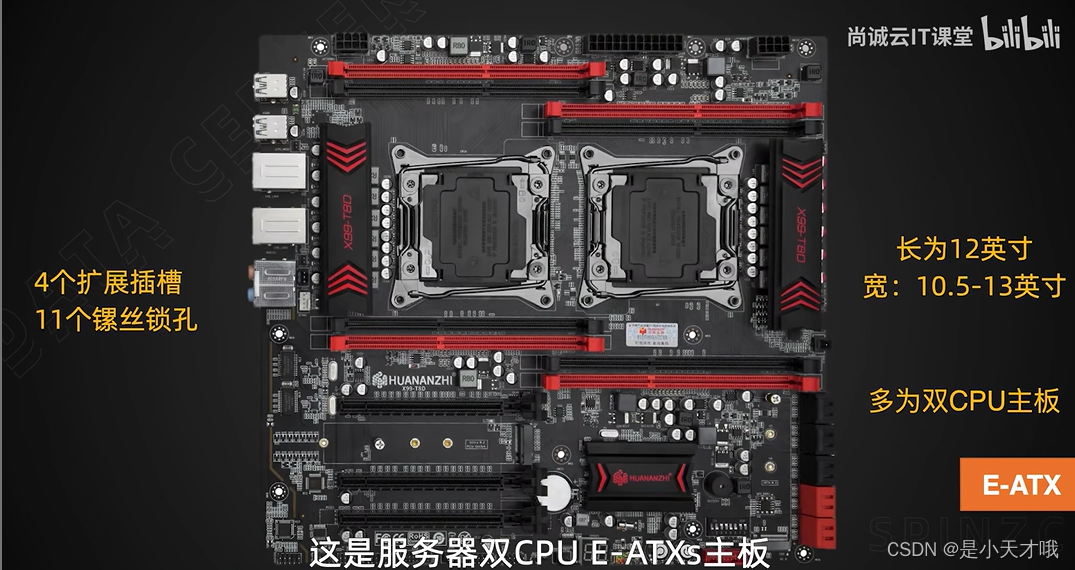

E-ATX和SSL EEB:

大尺寸的主板，通常可以安装两个及以上的CPU，都用于服务器工作站主板

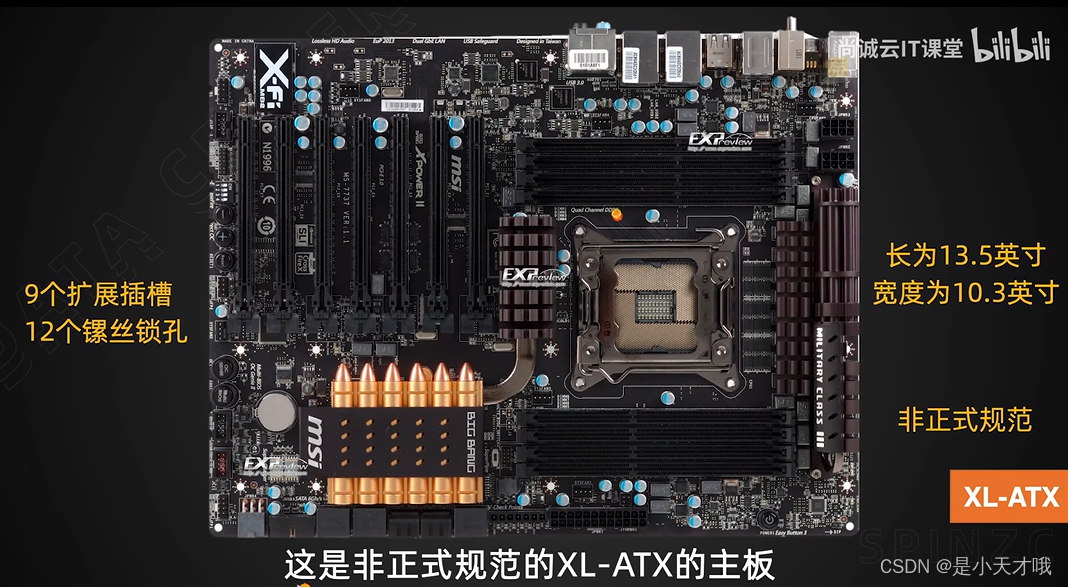

XL-ATX和HPTX:

非正式主板

3.主板芯片

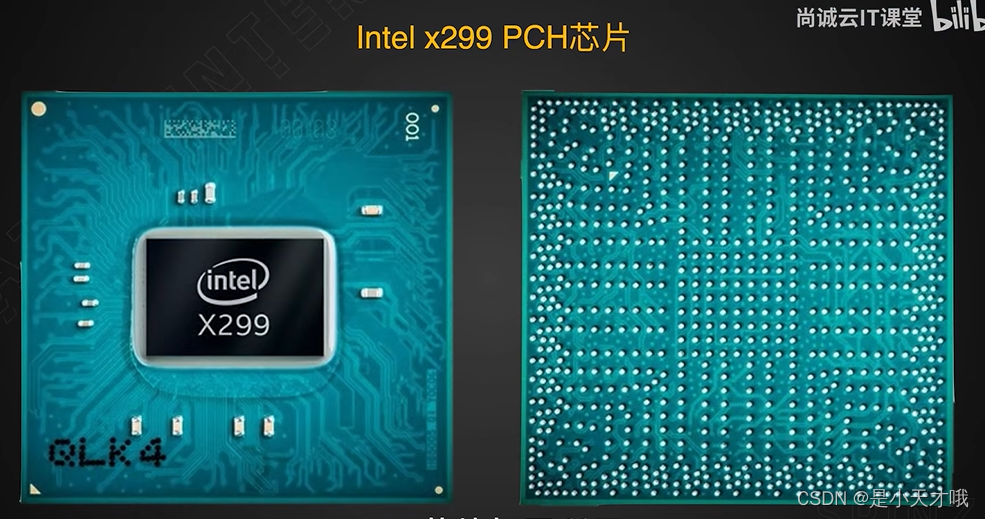

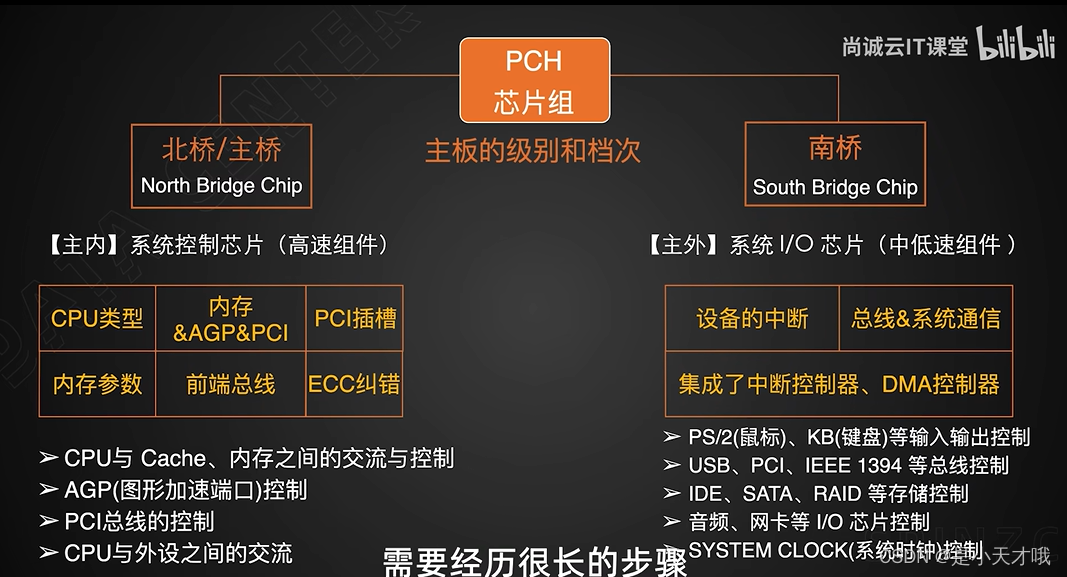

PCH:

平台控制中心，决定了主板的级别和档次，在PCH出现之前，主板通常有两块重要的芯片组，分别是南桥和北桥

北桥为主桥，简称NB，用于处理高速信号，属于系统控制芯片，以及和南桥之间的通信

南桥叫SB，干一些补充要的杂活，属于系统I/O芯片，负责I/O总线计算通讯

南北桥这种架构，CPU和内存数据交换需要经历很长的步骤，会出现数据延迟大的情况，所以后来就把内存控制器和PCie控制器全部集成到了CPU的内部

相当于把北桥芯片全部集成到了CPU当中。一些不是很重要的工作就集成到了原来南桥芯片当中，也就是PCH芯片

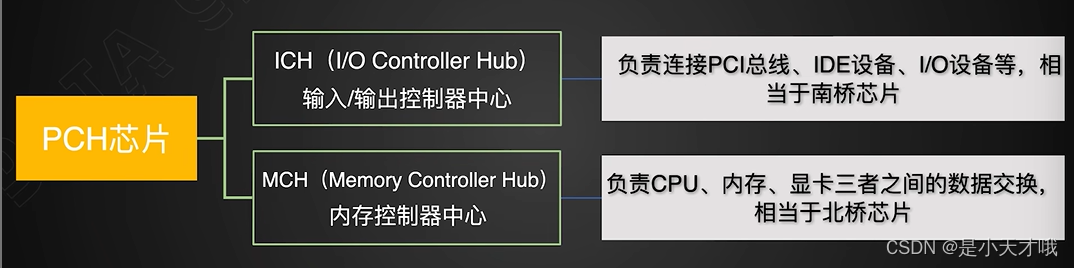

PCH芯片叫平台控制中心，是英特尔公司的集成南桥，PCH芯片剧本原来ICH输入输出控制中心的全部功能，它主要负责管理PCI，PCI-e STAT USB PS/2等接口的，也就是英特尔南桥芯片的作用

同时PCH又具备原来MCH 内存控制器中心的管理运行功能，负责连接CPU和AGP，相当于是北桥的作用

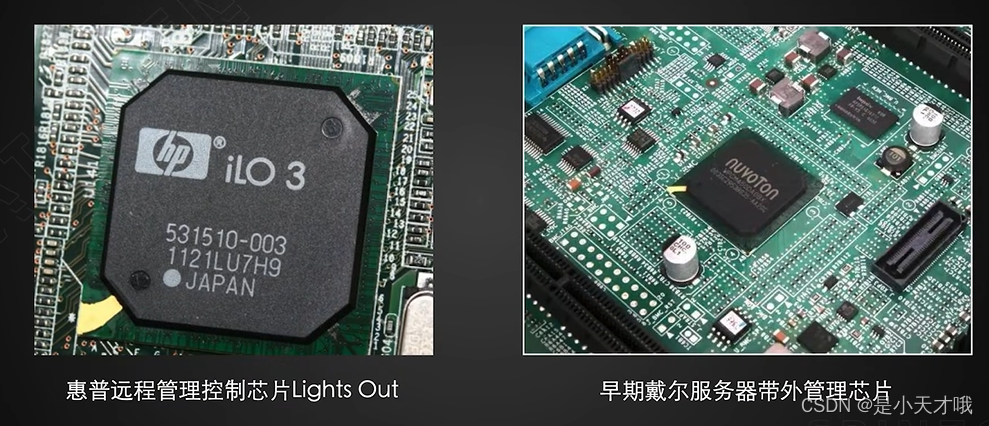

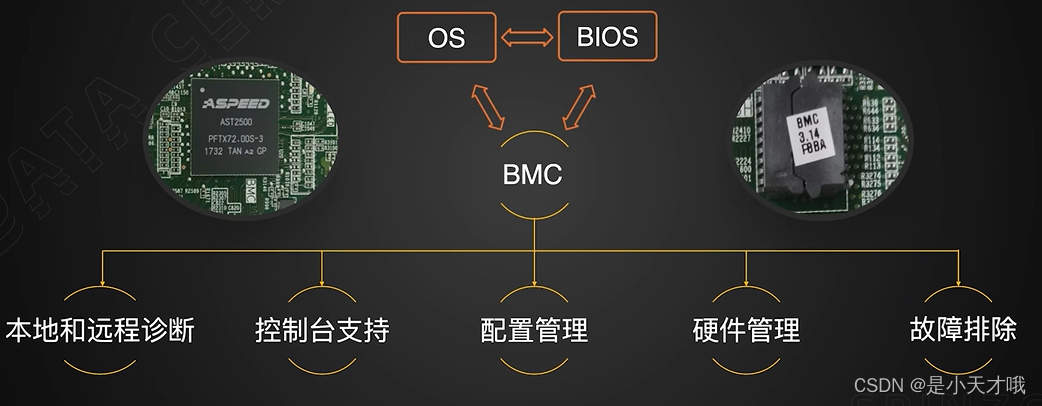

BMC:

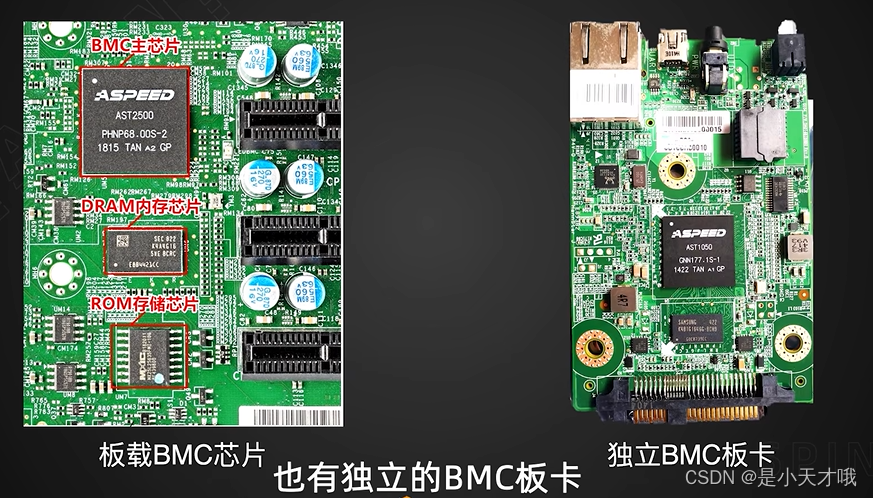

整个BMC系统在硬件一般由主芯片，DRAM内存以及ROM存储芯片组成。有些BMC芯片是集成在主板上的板载BMC芯片，也有独立的BMC板卡

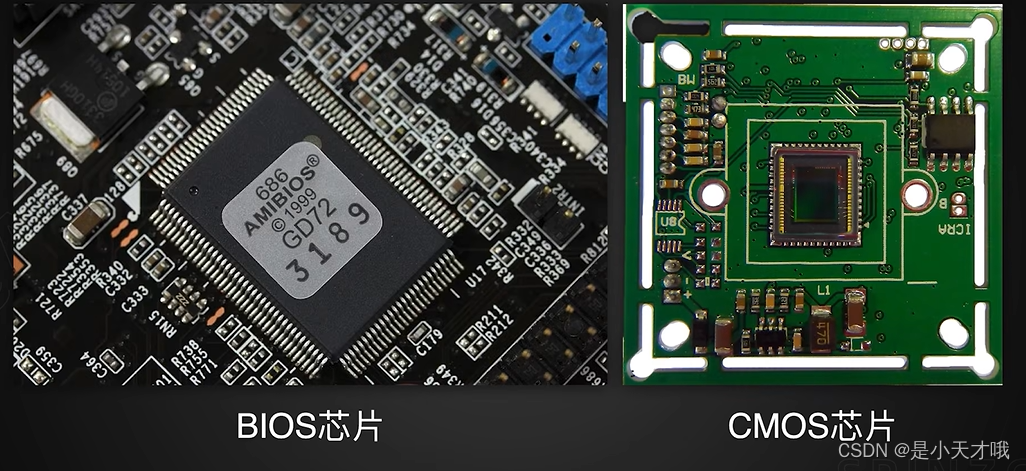

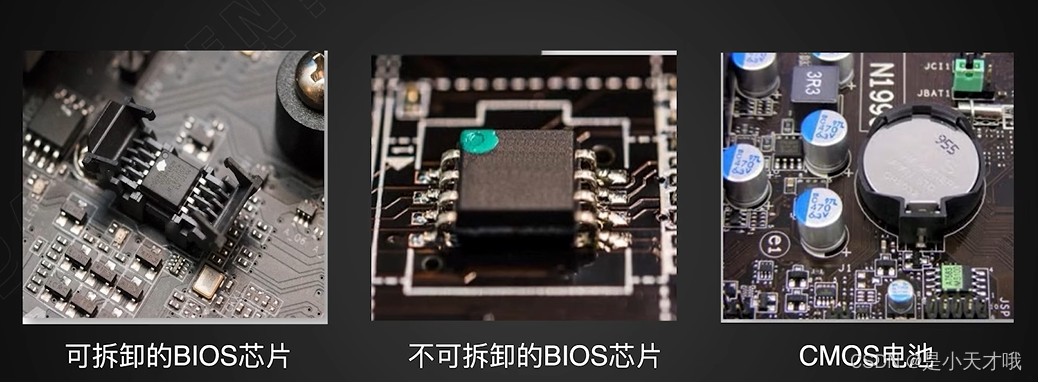

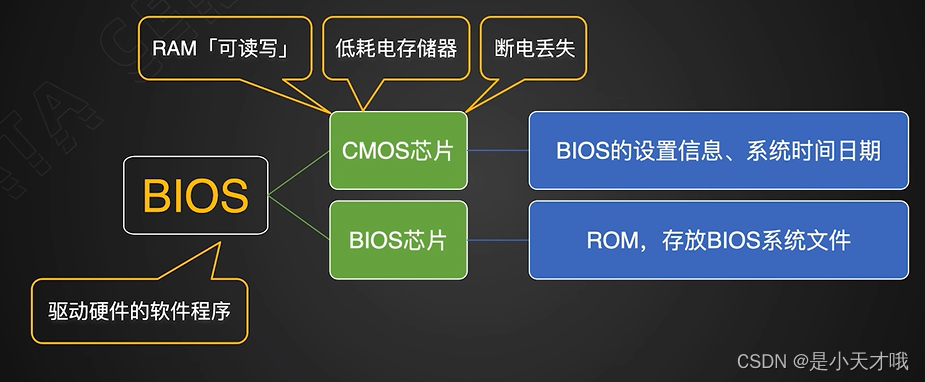

BIOS和CMOS:

CMOS是一个固化在主板上，集成在主板上的南桥芯片当中的一种RAM低耗电存储器

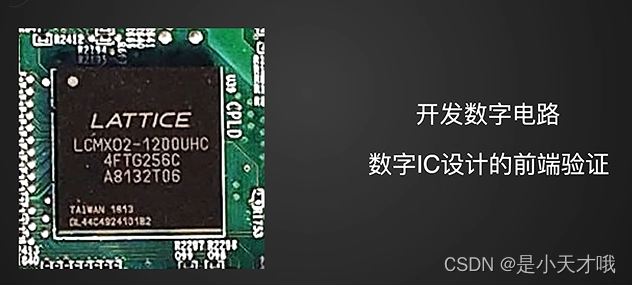

CPLD:

负载的可编程逻辑器件,在主板时尚，它的作用是用来开发数字电路，还可以做数字IC设计的前端验证，这个芯片在主板出厂的时候就已经开发完成并且得到了完善，只有极少数情况下，需要后期进行CPLD芯片的刷新操作

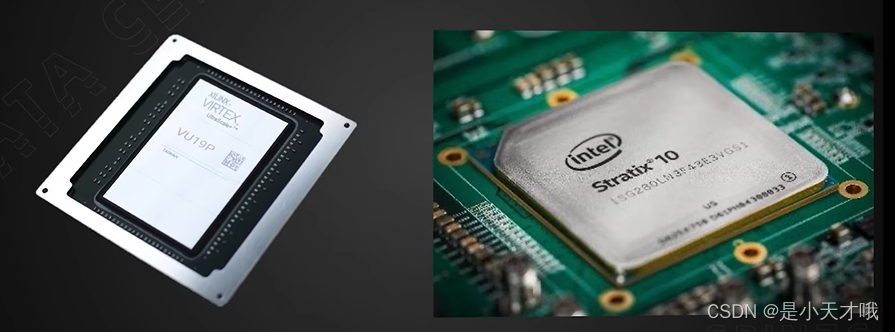

FPGA:

现场可编程门阵列芯片，半定制化芯片和万能芯片，传统的芯片都是全定制的设计好了，出成品就定死了这些功能不能做改变，而FPGA芯片最大特点就是芯片的具体功能是制造完成以后用户来配置决定的，就像乐高一样，玩家可以用不同的积木来拼成各种各样的玩具

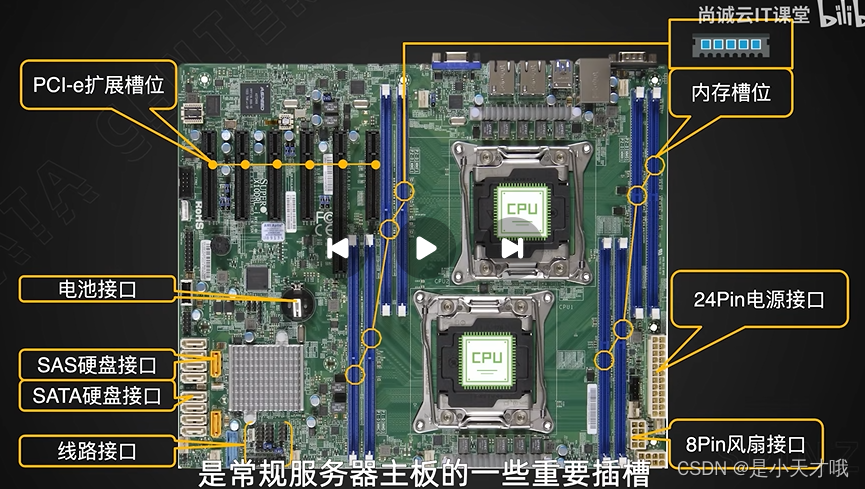

4.主板接口插槽

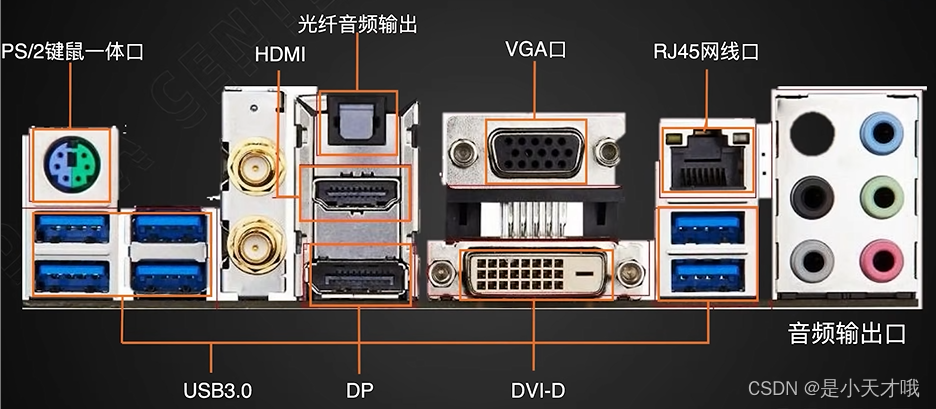

计算机的外部接口，基本上是主板上内置的或者是通过PCIe扩展卡来扩展

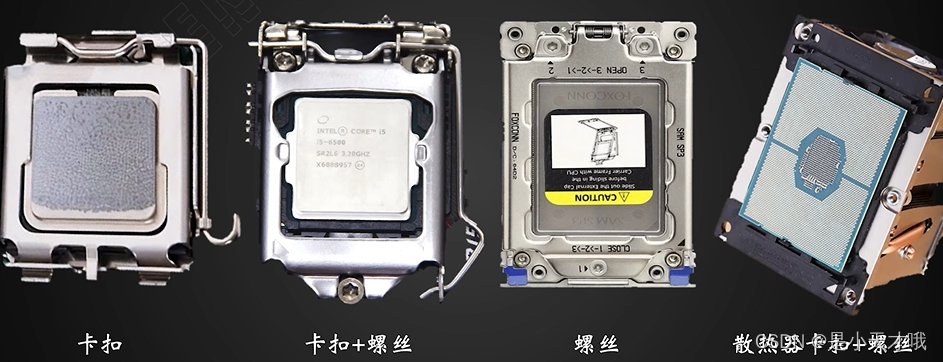

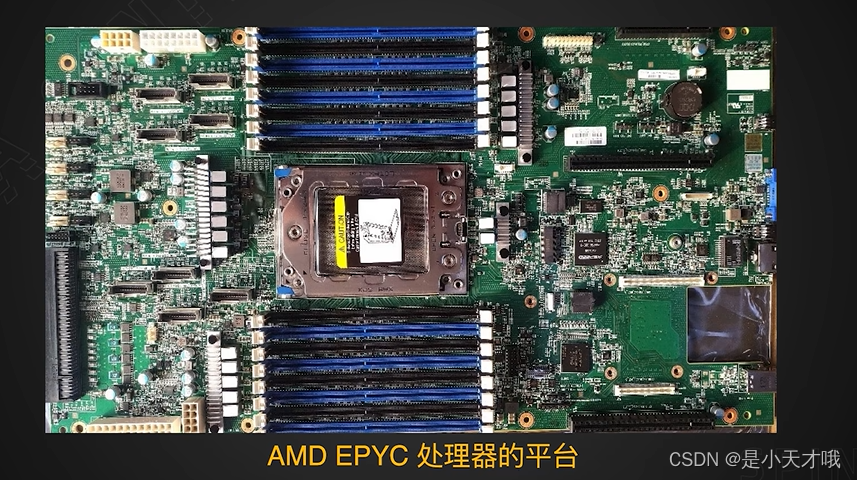

1.常见的CPU插槽

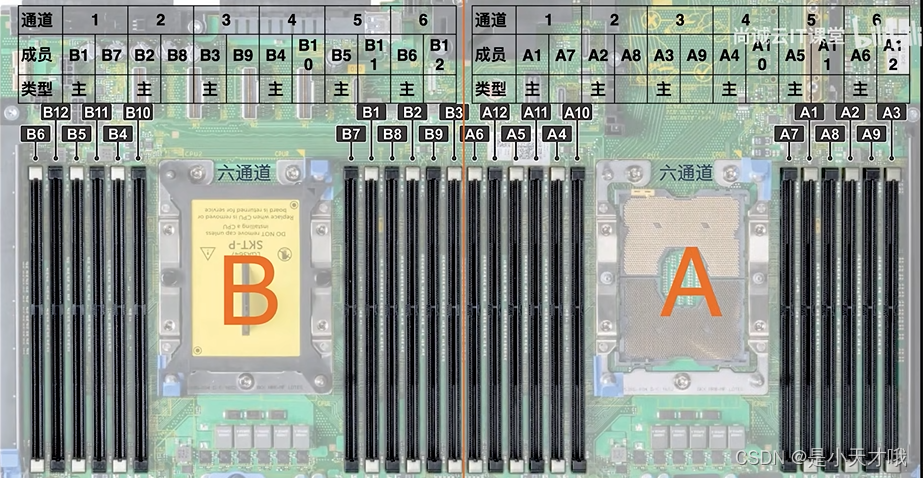

2.内存插槽

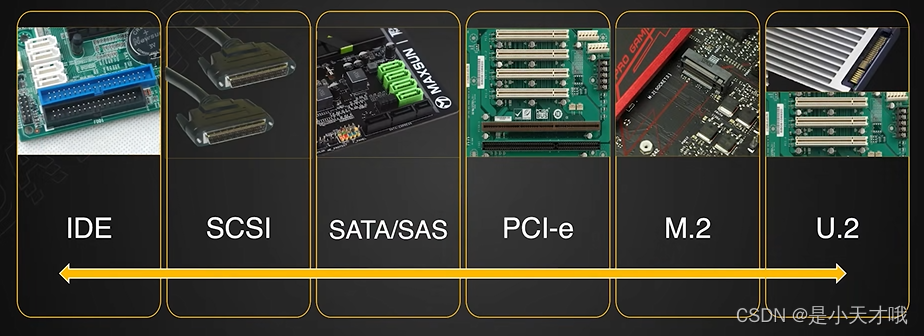

3.硬盘接口

Mini-SAS：

支持6Gb/s的数据传输协议，服务器机器硬盘都普遍采用了SAS硬盘，一般不直接连接主板，而是需要单独的HBA或者是RAID卡来进行连接

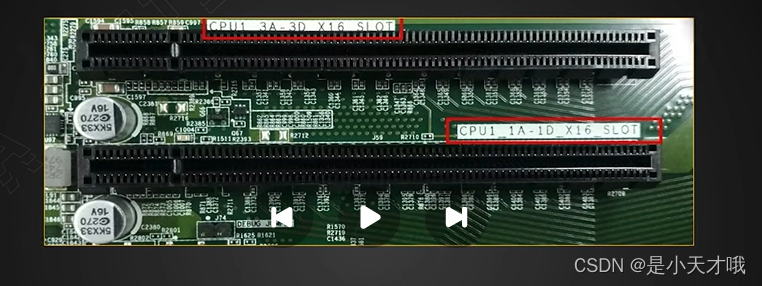

PCIE:

PCIe是PCI-Express的简称，是一种告诉串行计算机扩展总线标准，PCIe插槽就是用来插接采用标准的PC接口的各种板卡，比如网卡，RAID卡，GPU卡。最常见的为x8和x16两种规格

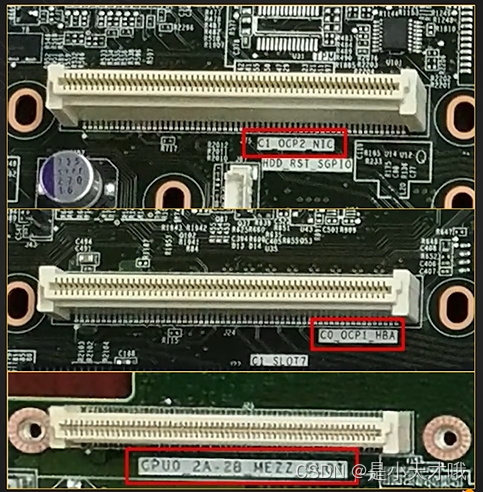

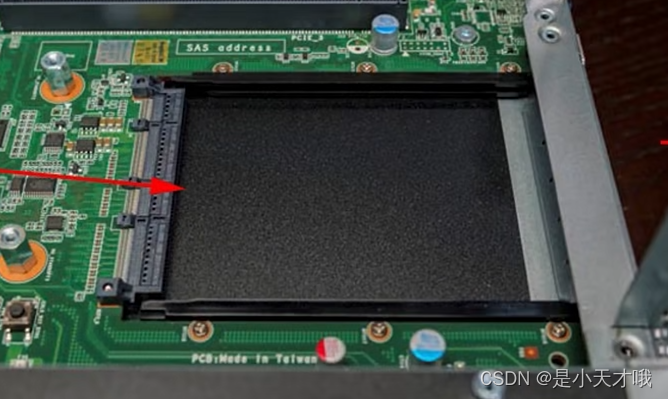

OCP/Mezz卡接口:

在外型上面是一种扣卡，网卡和RAID卡都使用了这种接口，这种接口比较小巧，脚针密集，无隔断，一般20G以上网卡喝最新的RAID卡都采用这种接口

100G甚至需要两个这样的接口

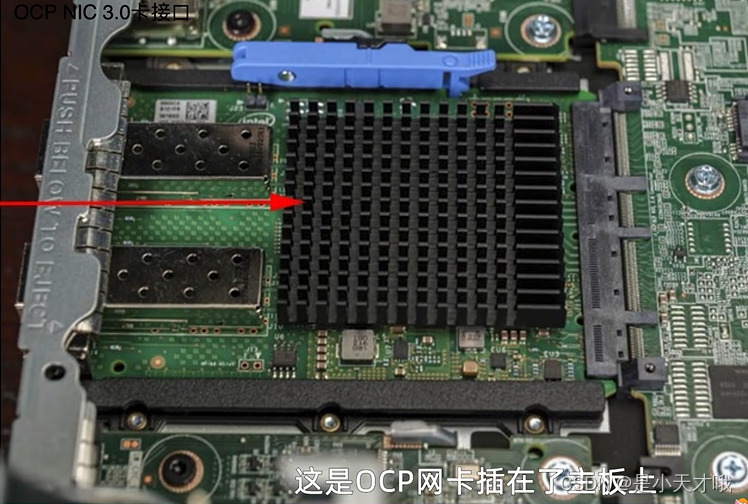

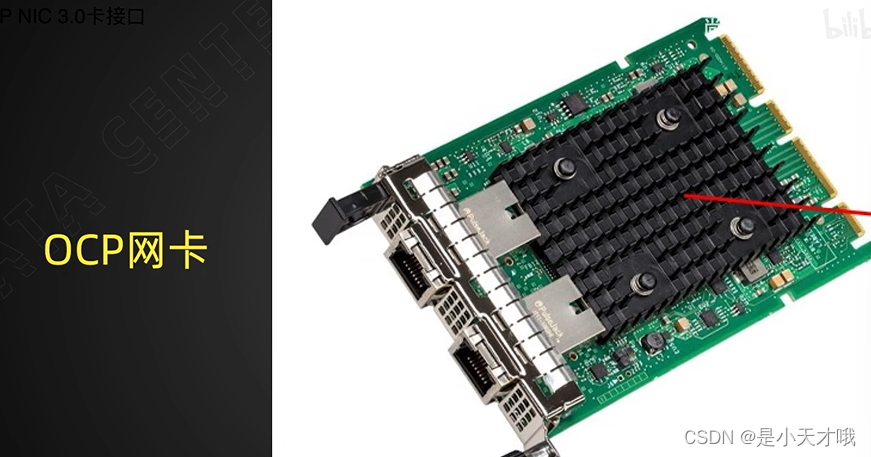

OCP网卡:

这种网卡上有OCP NIC 3.0卡的接口，采用了大卡喝小卡两个尺寸规格，通过拉手或者是螺丝钉，从板面上插入服务器机箱，实现机箱不开盖进行维护

5.常见故障

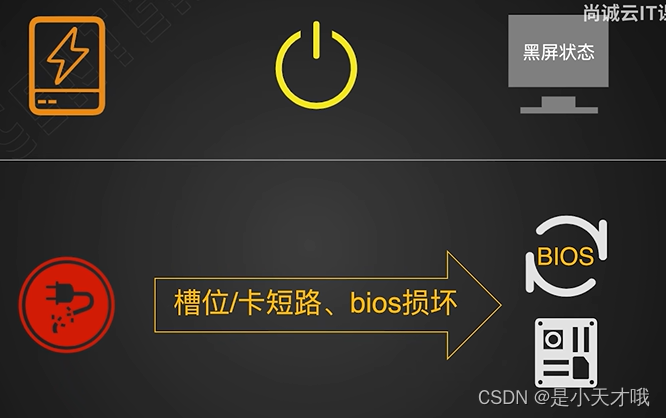

1.无法开机

具体现象:

有电流输入，但是按启动案件或者短接主板电源开关针脚点不亮系统屏幕也没有任何反应，风扇也不转，相关指示灯也不亮

基本原因:

主板供电系统损坏，或者主板的扩展槽有问题，短路或者BIOS被破坏了

处理:

可以尝试通过BMC Web页面来重刷BIOS，或者更换BIOS芯片。如果还不行就要直接更换主板了

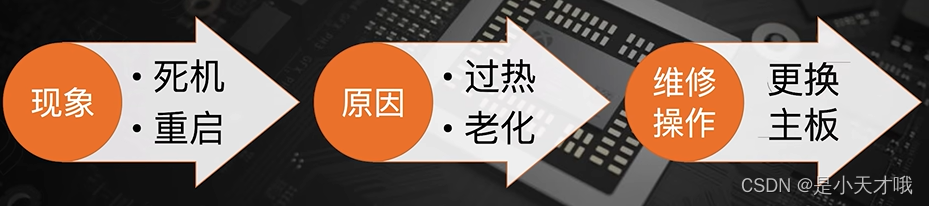

2.频繁死机和重启

基本原因；

主板芯片故障后过热或者是某些元器件出现的老化

处理:

更换主板

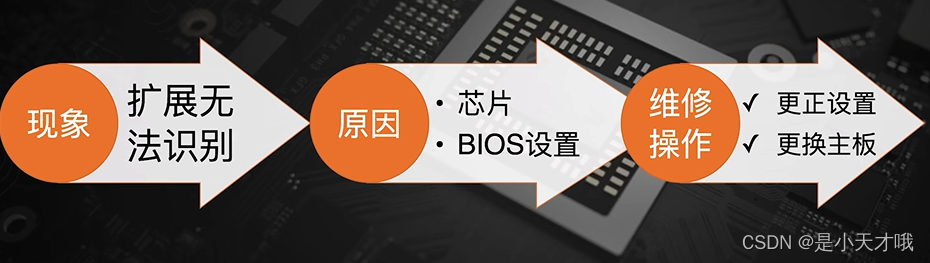

3.不能识别连接配件（首先排除插接件本身的问题）

基本原因:

相关芯片损坏，或者是触点PIN针脚变形了短路了接触不良或者是BIOS设置错误了

处理:

首先进BIOS查看一下设置是否正常，除了BIOS设置以外，其他情况还是更换主板

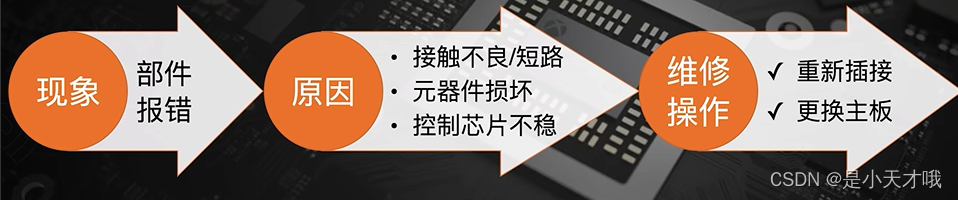

4.其他配件报错

现象:

排除其他部件本身损坏的情况下报告部件错误，而这种现象是在更换部件之后测试依然报错的情况下，确定为主板故障

基本原因:

接触不良短路，元器件损坏或者是相关芯片工作不稳定

处理:

先尝试重新插接，不行的话在更换主板

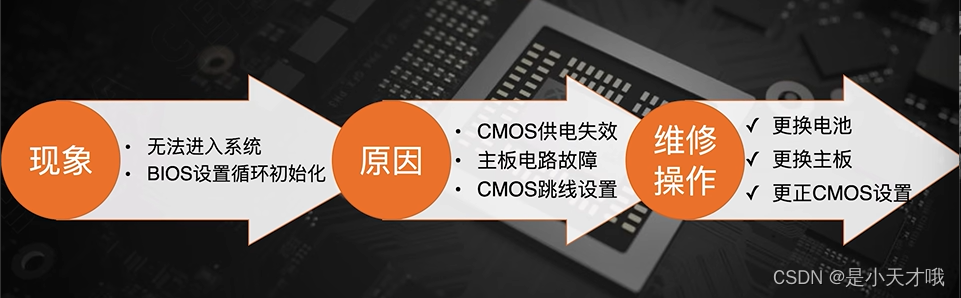

5.CMOS设置不能保存

现象:

BIOS在重启系统之后被初始化，系统不能正常进入BIOS的设置。BIOS的循环初始化配置也不能生效

基本原因：

CMOS供电电池失效了，主板电池损坏了，或者是CMOS跳线设置为了清楚选项

处理:

按照顺序针对性的操作操作直到排除故障为止，包括更换电池，排查跳线，更换主板或者更正CMOS的设置

---
