根桥故障：

1.在稳定的STP网络，非根桥会定期收到来自根桥的BPDU报文。

2.如果根桥发生了故障，停止发送BPDU，下游交换机就无法收到来自根桥的BPDU报文

3.如果下游交换机一直收不到BPDU报文，Max Age计时器（缺省：20s）就会超时，从而导致已经收到的BPDU报文失效，此时，非根桥会互相发送配置BPDU，重新选举新的根桥

端口状态：

1.SW3的预备端口，20s后会从Blocking状态进入到Listening状态，再进入Learning状态，最终进入到Forwarding状态，进行用户流量的转发

恢复过程：

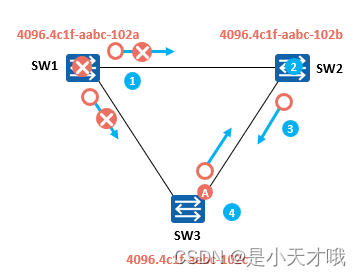

1.sw1根桥发生故障，停止发送BPDU报文

2.SW2等待Max Age计时器（20s）超时，从而导致已经收到的BPDU报文失效，有接收不到根桥发送的新的BPDU报文，从而得知上游出现故障

3.非根桥会互相发送配置BPDU，重新选举新的根桥

4.经过重新选举后，SW3的A端口经过两个Forward Delay（15s）时间恢复转发状态

非根桥会在BPDU老化之后开始根桥的重新选举

根桥故障会导致50s左右的恢复时间，等于Max Age加上2倍的Forward Delay收敛时间

---
