1.DCUI

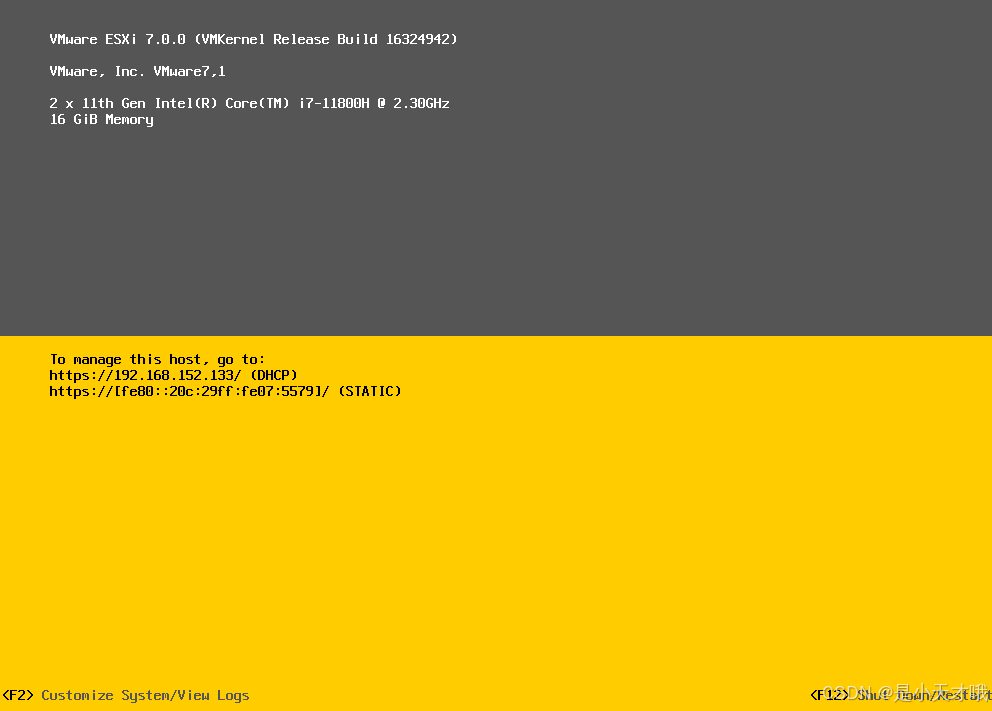

按F2进入编辑模式

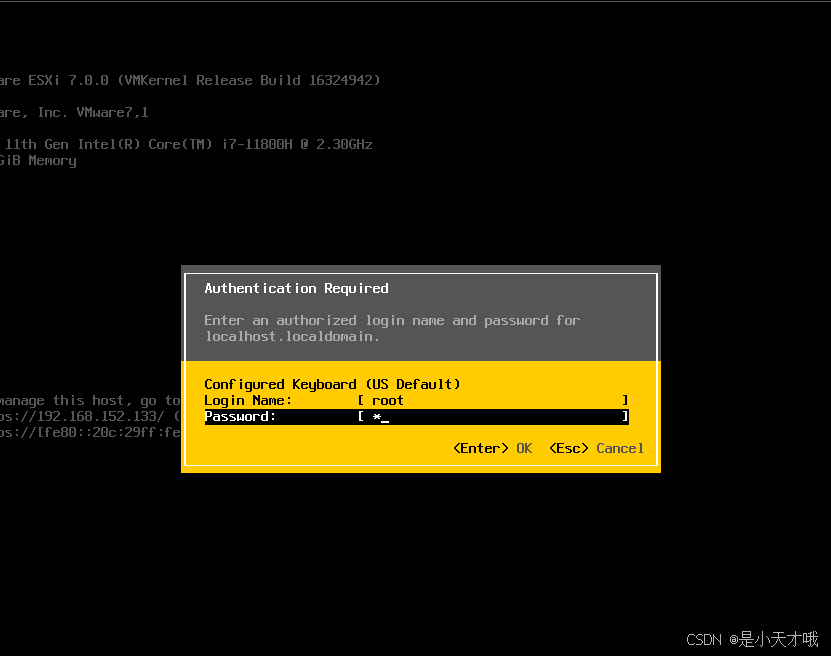

这里记得先输入账号密码

这里主要理解三个参数意思

Configure Management Network：配置管理网络

Restart Management Network：重启管理网络

Test Management Network：测试管理网络

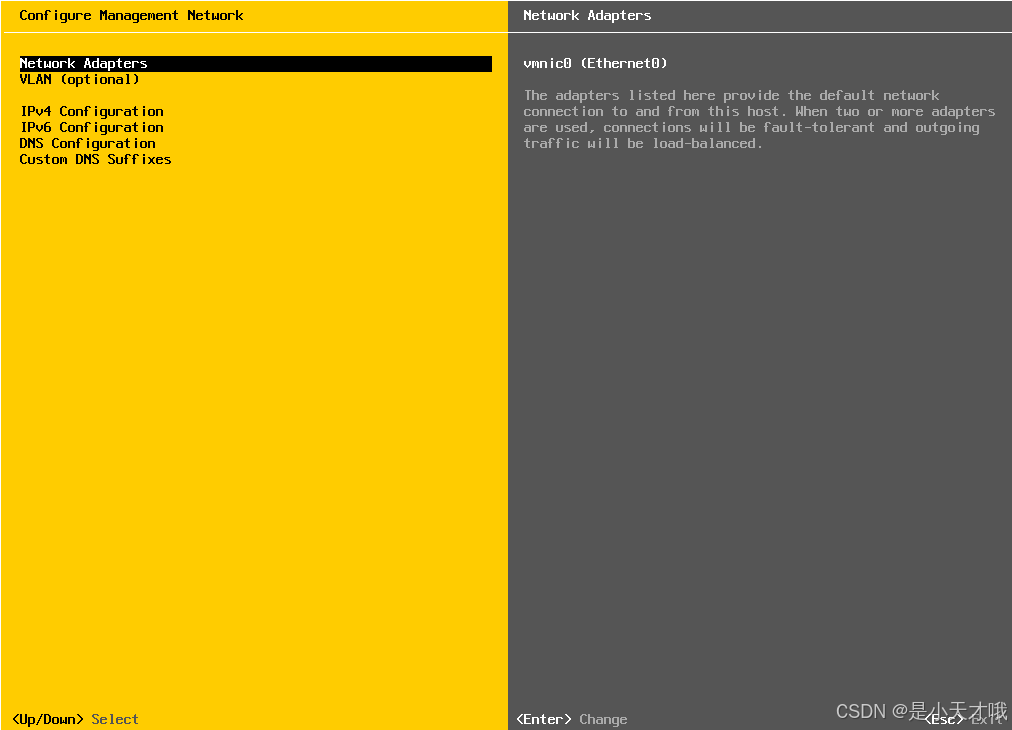

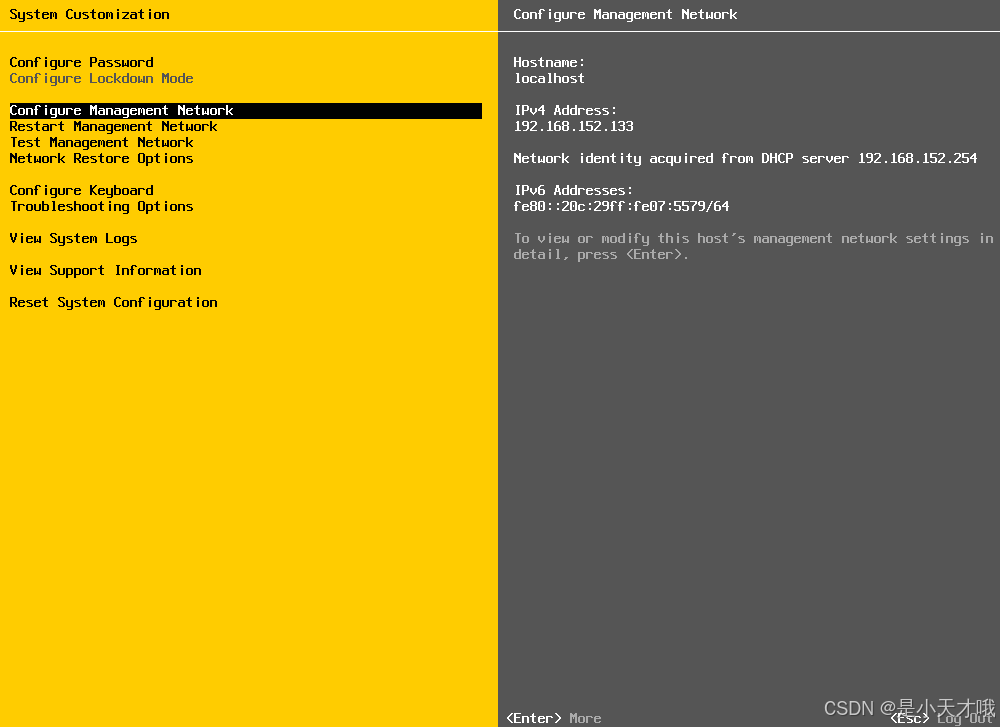

进入Configure Management Network

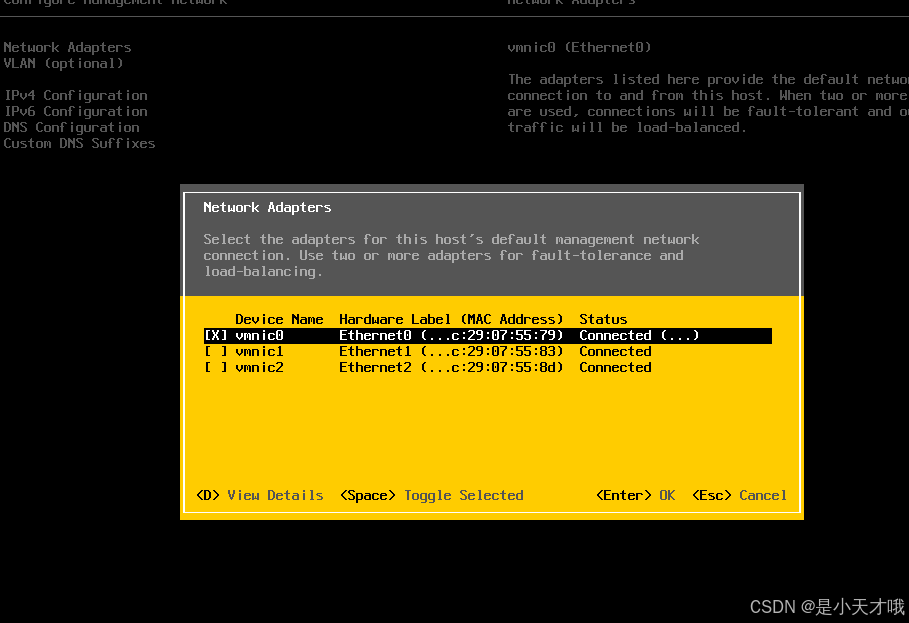

Network Adapters：网络适配器，可以选择可用的物理网卡

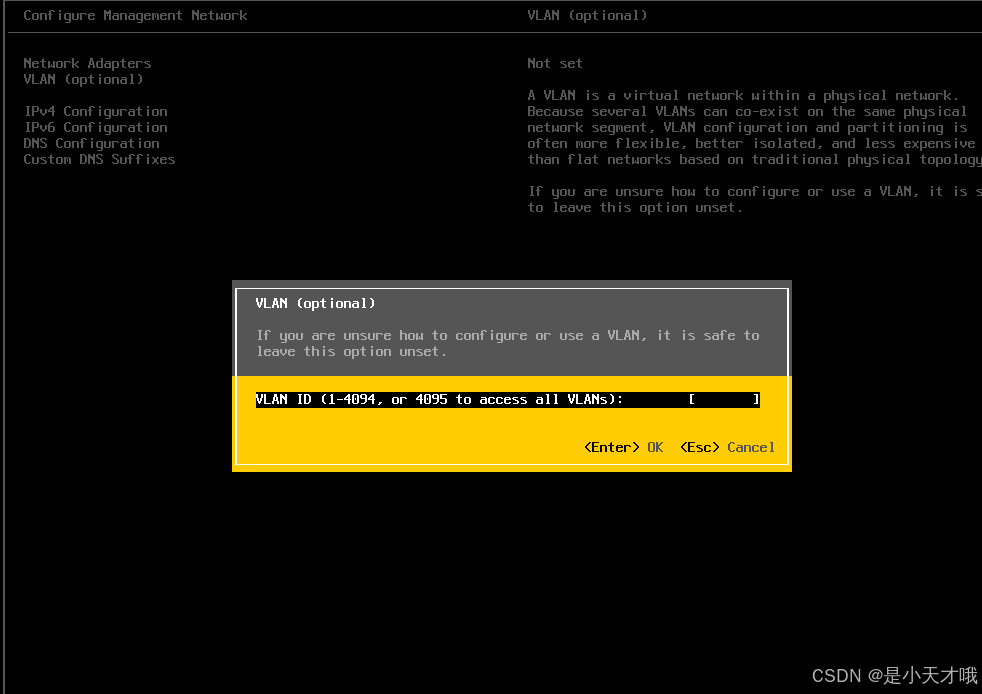

VLAN（optional）:输入VLAN

IPv4 Configuration：配置IPV4网络

Disable IPV4 conf igurat ion for management network：禁用管理网络的IPV4配置

Use dynan ic IPV4 address and network configuration：使用动态IPV4地址和网络配置

Set stat ic IPV4 address and network configuration：设置静态IPV4地址和网络配置

这里可以选择用默认的也可以使用手动配置

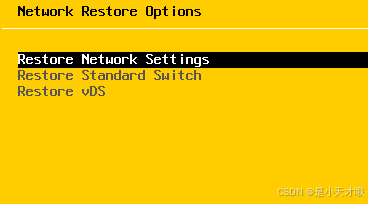

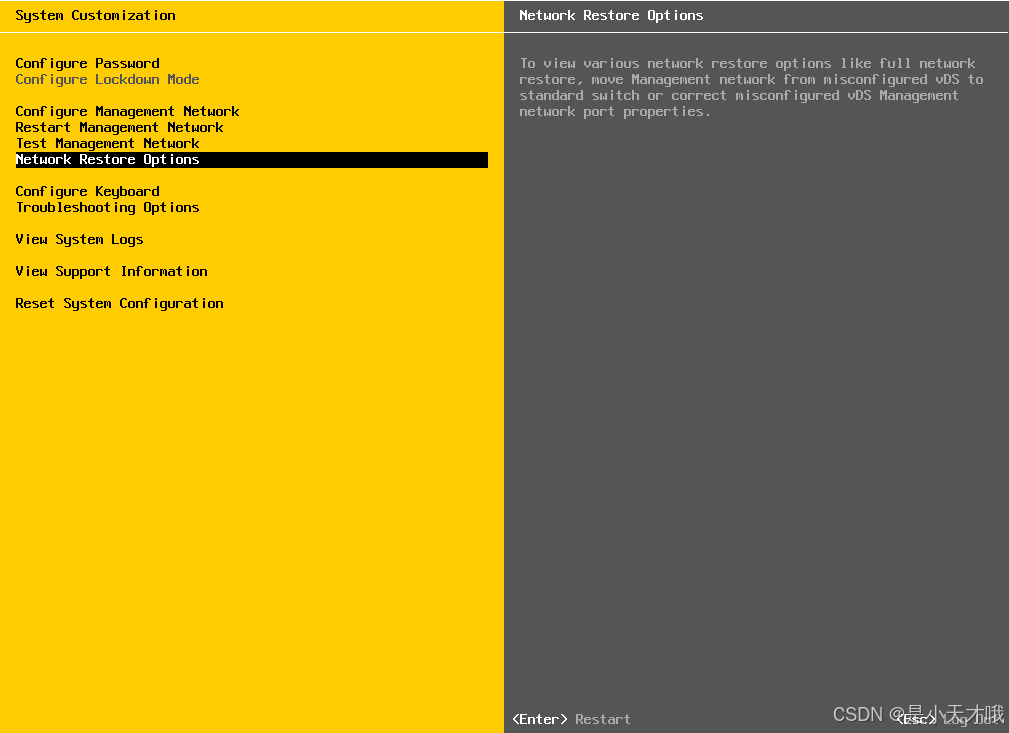

Network Restore option:网络还原选项

第一个就是重置网络设置

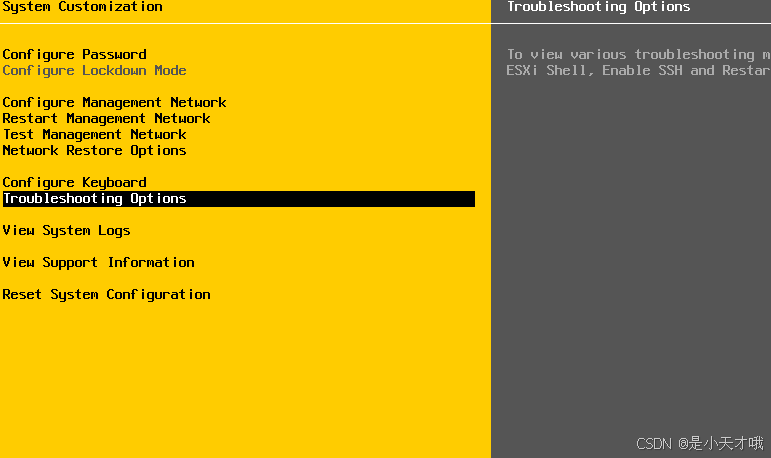

Troublesshooting options故障消除

这个选项里面可以打开关闭ESXI shell 和SSH的设置

Enable ESXI Shell:开启ESXI Shell

Enable SSH：开启远程连接

Restart Management agents：重启管理进程

2.Vcenter server

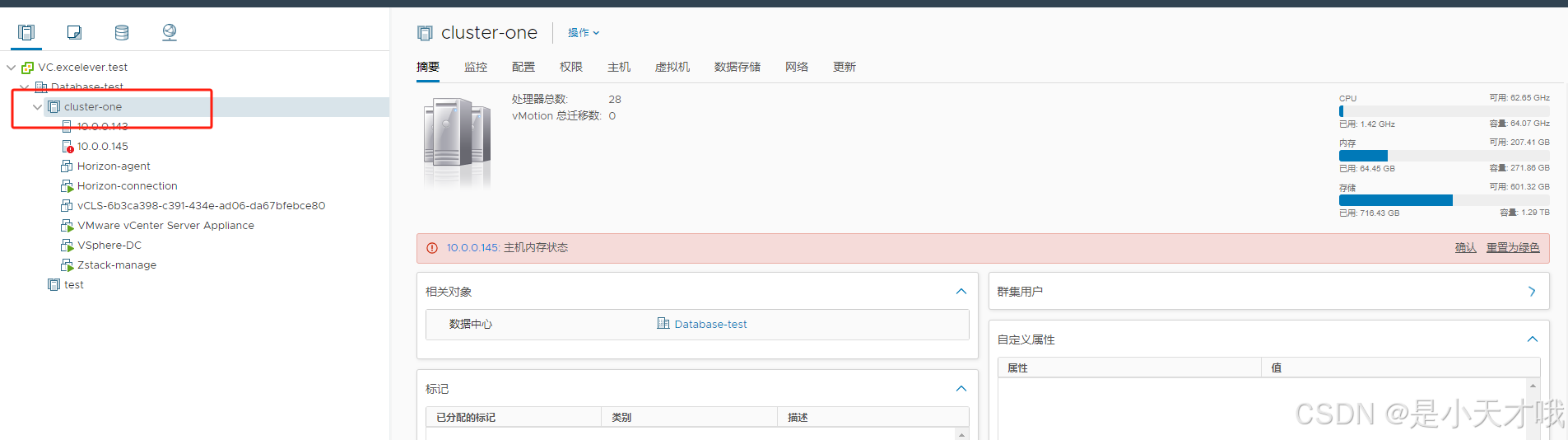

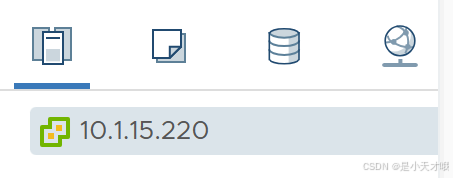

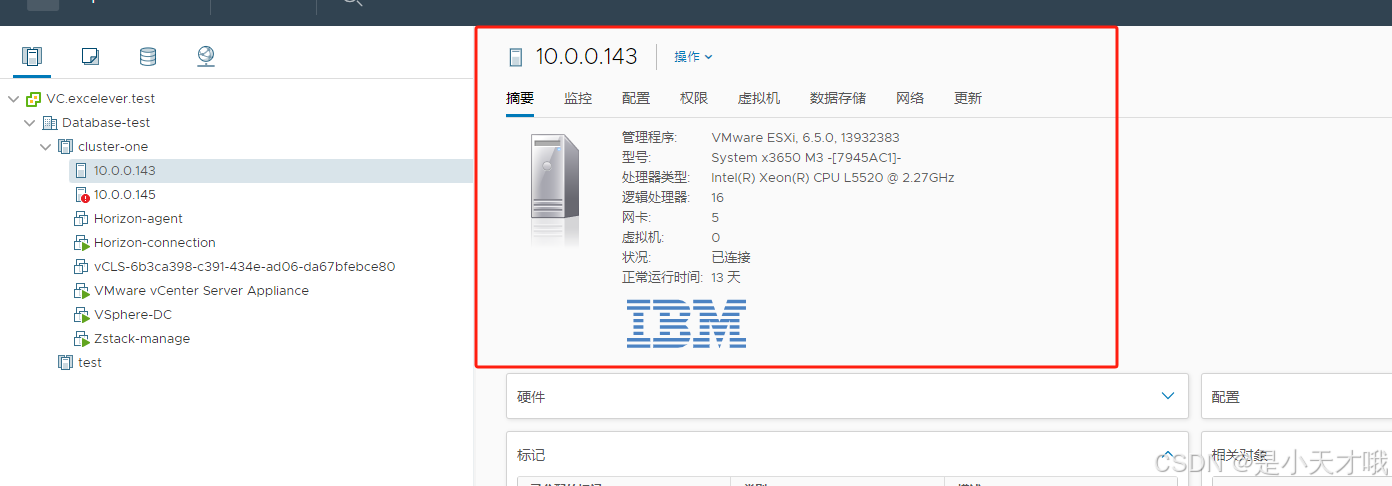

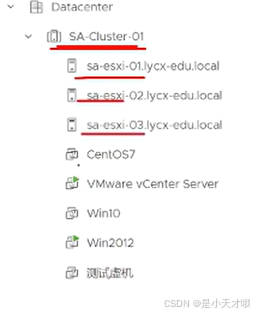

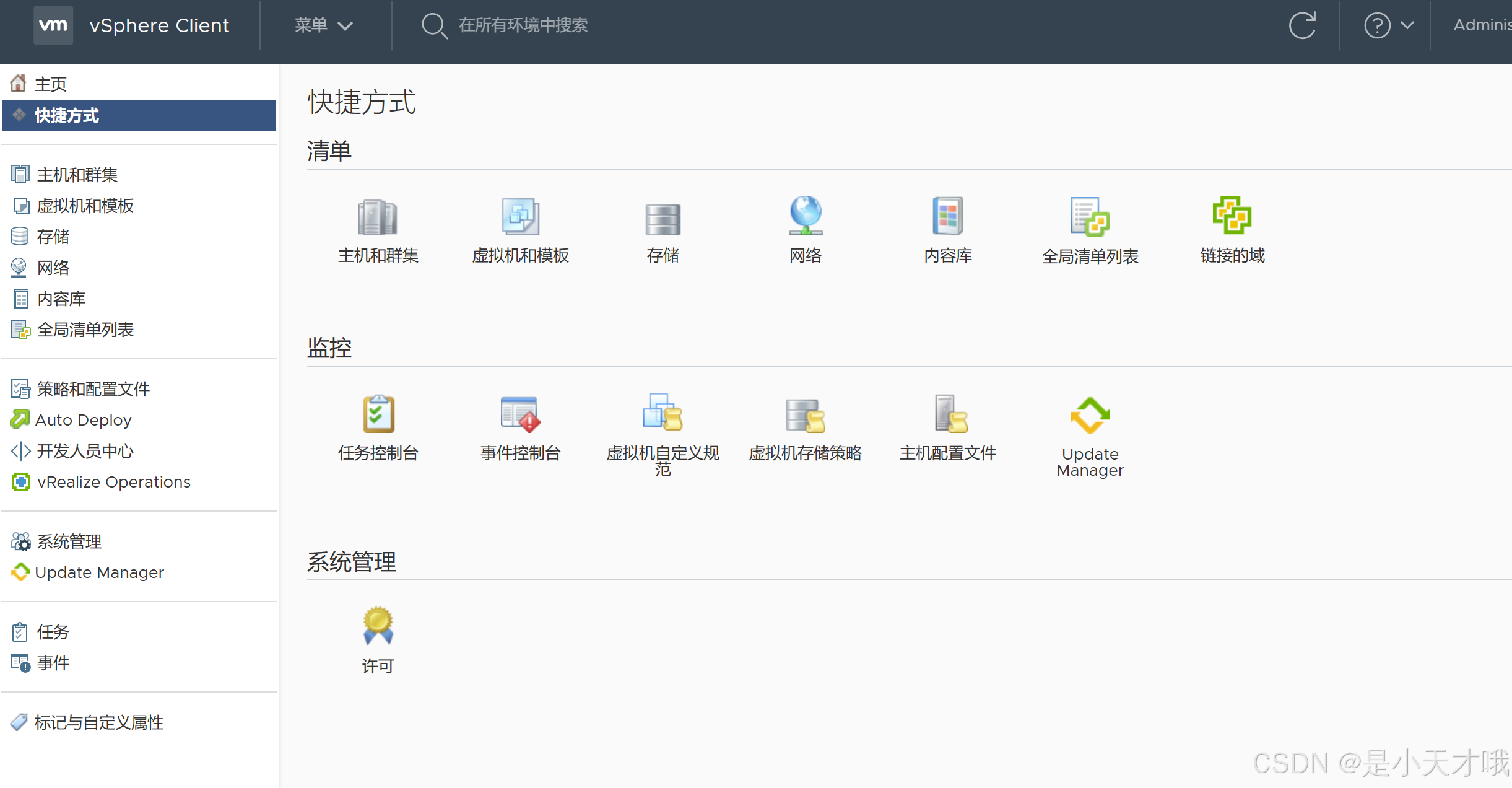

基本页面	从左到右分别为主机和集群：在这个图片当中SA-Cluster-01就是集群，这个集群当中包含了三个主机（sa-esxi-01…）然后还有对应的虚拟机（cents…）

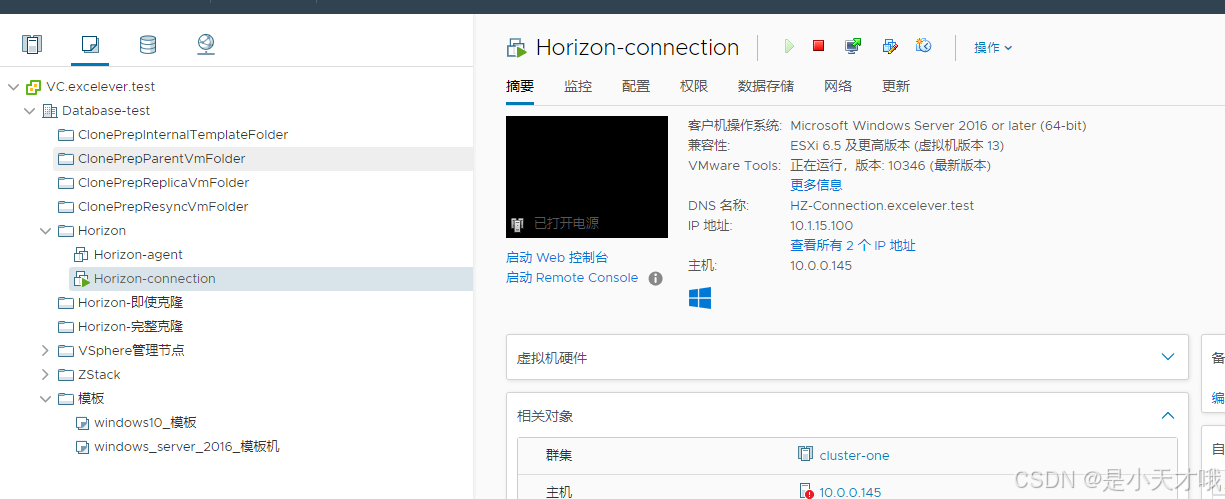

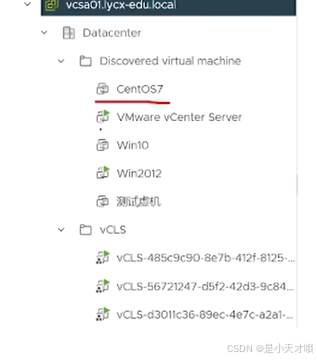

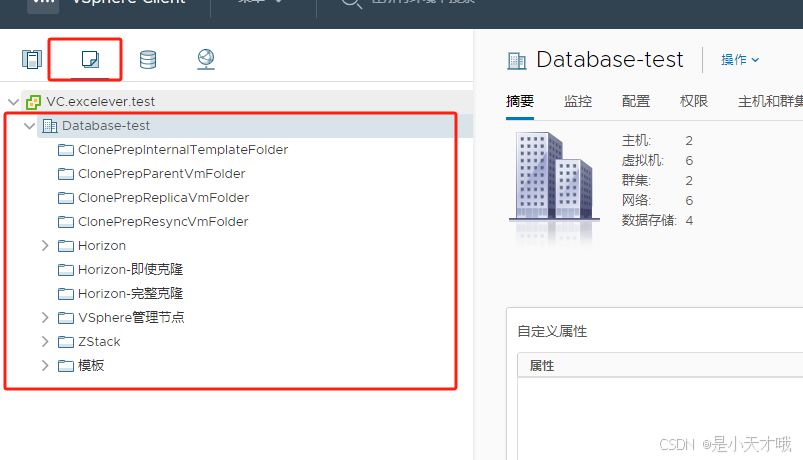

虚拟机和模板	在这个文件夹当中我们可以看到模板和对应开启的虚拟机

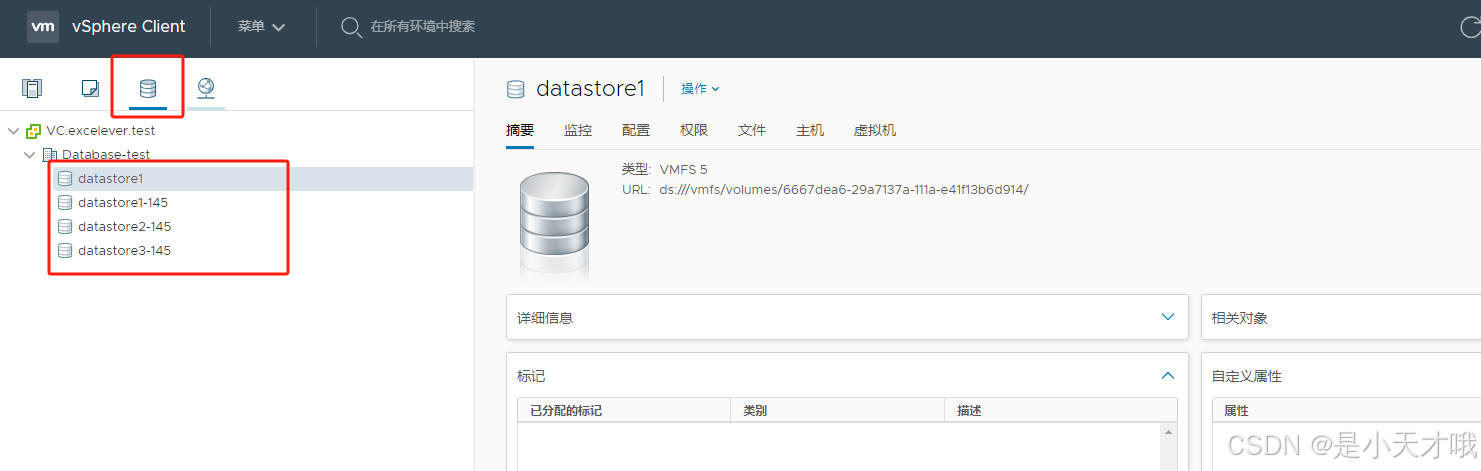

存储	存储清单可以看到当前数据中心所关联的数据存储
网络清单	显示对应端口组

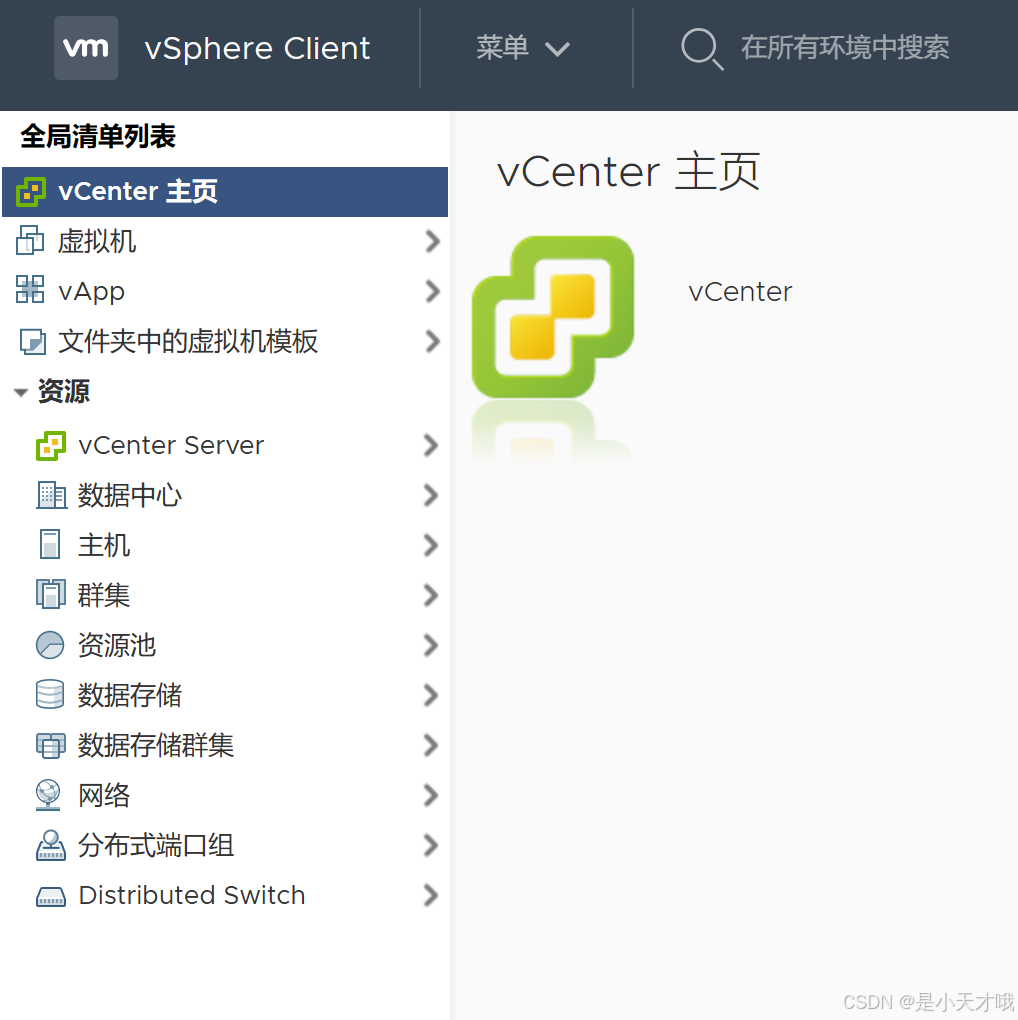

全局清单	点击这个VM进入菜单，在点击全局清单列表全局清单进入到如下列表命名空间：跑容器的时候会用到 VAPP：可以将多个虚拟机作为一个VAPP，作为一个虚拟应用，可以同时开启VAPP里面的多个虚拟机

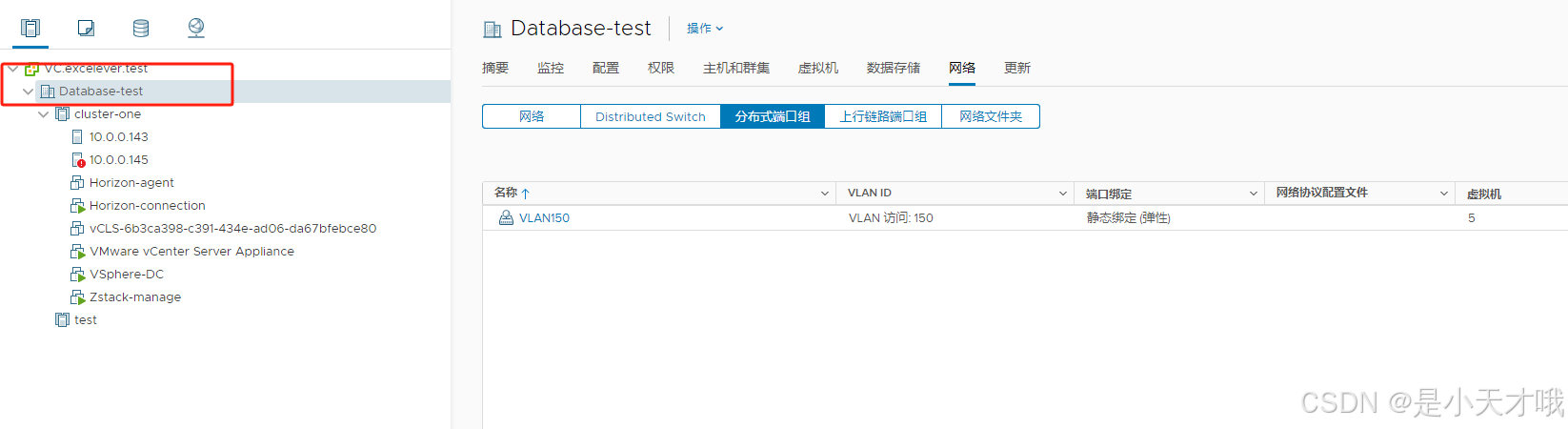

数据中心	与用于组织特定对象类型的文件夹不同，数据中心聚合了用于在虚拟基础架构中工作的所有不同类型的对象。每个数据中心内都有四个独立的层次结构。虚拟机（和模板）主机（和集群）网络数据存储数据中心定义网络和数据存储的命名空间。这些对象的名称在数据中心内必须唯一。同一数据中心内不得有两个名称相同的数据存储，但两个不同的数据中心内可以有两个名称相同的数据存储。虚拟机、模板和集群在数据中心内不一定是唯一的，但在所在文件夹内必须唯一。两个不同数据中心内具有相同名称的对象不一定是同一个对象。正因如此，在数据中心之间移动对象可能会出现不可预知的结果。例如，data_centerA 中名为 networkA 的网络可能与 data_centerB 中名为 networkA 的网络不是同一个网络。将连接至 networkA 的虚拟机从 data_centerA 移至 data_centerB 会导致虚拟机更改与其连接的网络。
集群	要作为一个整体运作的 ESXi 主机及关联虚拟机的集合。为集群添加主机时，主机的资源将成为集群资源的一部分。 vCenter Server 将集群中所有主机的资源作为一个单元进行管理。如果在集群上启用 VMware EVC，则可以确保通过 vMotion 迁移不会因为 CPU 兼容性错误而失败。如果针对集群启用 vSphere DRS，则会合并集群内主机的资源，以允许实现集群内主机的资源平衡。如果针对集群启用 vSphere HA，则会将集群的资源作为容量池进行管理，以允许快速从主机硬盘故障中恢复。
数据存储	数据中心中的物理存储资源的虚拟表示。数据存储是虚拟机文件的存储位置。在内部部署 SDDC 中，这些物理存储资源可以来自 ESXi 主机的本地 SCSI 磁盘、光纤通道 SAN 磁盘阵列、iSCSI SAN 磁盘阵列或网络附加存储 (NAS) 阵列。对于内部部署 SDDC 和云 SDDC， vSAN 数据存储隐藏了底层物理存储的特性，为虚拟机所需的存储资源呈现一个统一模式。
文件夹	文件夹允许您对相同类型的对象进行分组，从而轻松地对这些对象进行管理。例如，可以使用文件夹跨对象设置权限和警报并以有意义的方式组织对象。文件夹可以包含其他文件夹或一组相同类型的对象：数据中心、集群、数据存储、网络、虚拟机、模板或主机。例如，文件夹可以包含主机和含有主机的文件夹，但它不能包含主机和含有虚拟机的文件夹。数据中心文件夹可以直接在根 vCenter Server 下形成层次结构并允许用户对数据中心进行分组。每个数据中心内都包含一个虚拟机和模板文件夹层次结构、一个主机和集群文件夹层次结构、一个数据存储文件夹层次结构以及一个网络文件夹层次结构。
主机	安装有 ESXi 的物理计算机。所有虚拟机在主机或集群上运行。
网络	一组虚拟网络接口卡（虚拟网卡）、分布式交换机或 vSphere Distributed Switch，以及端口组或分布式端口组，将虚拟机相互连接或连接到虚拟数据中心之外的物理网络。连接同一端口组的所有虚拟机均属于虚拟环境内的同一网络，即使它们位于不同的物理服务器上。您可以监控网络，并针对端口组和分布式端口组设置权限和警报。
资源池	资源池用于划分主机或集群的 CPU 和内存资源。虚拟机在资源池中运行并利用其中的资源。可以创建多个资源池，作为独立主机或集群的直接子级，然后将每个资源池的控制权委派给其他个人或组织。如果启用 DRS，vCenter Server 会提供各种选项来监控资源状态并对使用这些资源的虚拟机进行调整或给出调整建议。您可以监控资源，并针对它们设置警报。

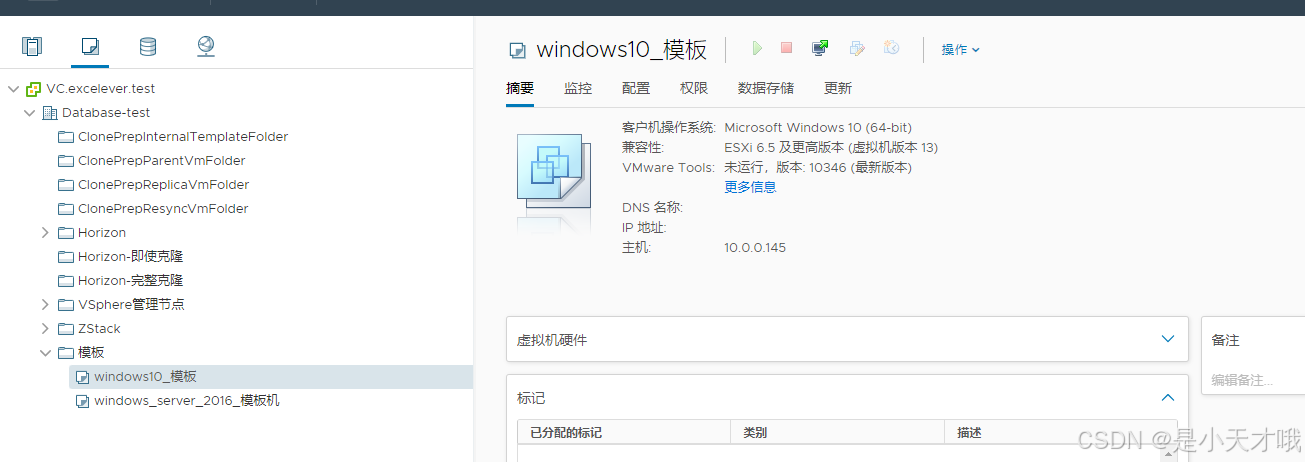

模板	模板是虚拟机的主副本，可用于创建和置备新虚拟机。可以在模板中安装客户机操作系统和应用程序软件。它们可以在部署过程中进行自定义，以确保新虚拟机具有唯一的名称和网络设置。
虚拟机	虚拟化的计算机环境，可在其中运行客户机操作系统及其相关的应用程序软件。同一台受管主机上可同时运行多台虚拟机。
vApp	vSphere vApp 是用于对应用程序进行打包和管理的格式。一个 vApp 可包含多个虚拟机。

3.可选的vCenter Server组件

VMware vSphere ® vMotion ®	可用于将正在运行的虚拟机从一个 ESXi主机移到另一个 ESXi 主机上而不会中断服务。它要求在源主机和目标主机上都具有许可。 vCenter Server 集中协调所有 vSphere vMotion 活动。
vSphere ® Storage vMotion ®	可用于将正在运行的虚拟机的磁盘和配置文件从一个数据存储移至另一个数据存储而不会中断服务。该功能需要在虚拟机的主机上获得许可
VMware vSphere ® High Availability	使集群具备高可用性。如果一台主机出现故障，则该主机上运行的所有虚拟机都将立即在同一集群的其他主机上重新启动。启用集群的 vSphere HA 功能时，需指定希望能够恢复的主机数。如果将允许的主机故障数指定为 1，vSphere HA 将使整个集群具备足够的容量来处理一台主机的故障。该主机上所有正在运行的虚拟机都能在其余主机上重新启动。默认情况下，如果启动虚拟机会与故障切换所需的容量发生冲突，则无法启动此虚拟机。
VMware vSphere ® Distributed Resource Scheduler ™	有助于改善所有主机和资源池中的资源分配及功耗状况。vSphere DRS 收集集群中所有主机和虚拟机的资源使用信息，并在出现以下两种情况之一时给出建议（或迁移虚拟机）：初始放置位置 - 当您首次打开集群中某个虚拟机的电源时，DRS 将放置该虚拟机或提出放置建议。负载均衡 - DRS 会尝试通过执行虚拟机的自动迁移 (vSphere vMotion) 或提供虚拟机迁移建议提高集群中的资源使用率。 vSphere DRS 包含 VMware vSphere® Distributed Power Management ™ (DPM) 功能。当 DPM 处于启用状态时，系统会将集群层以及主机层容量与集群内运行的虚拟机所需要的容量进行比较。然后，DPM 会根据比较的结果，推荐（或执行）一些可降低集群功耗的操作。
VMware vSphere ® Storage DRS™	可用于将多个数据存储作为单个资源（称为数据存储集群）进行管理。数据存储集群是将多个数据存储聚合到一个逻辑、负载均衡池中的集合。可以将数据存储集群视为一个灵活的存储资源进行资源管理。可以将虚拟磁盘分配给数据存储集群，然后 vSphere Storage DRS 为其找到相应的数据存储。负载均衡器会根据工作负载测量负责初始放置和后续迁移。存储空间均衡和 I/O 均衡可将降低虚拟机性能的空间不足风险和 I/O 瓶颈风险降到最低。
VMware vSphere ® Fault Tolerance	vSphere Fault Tolerance 通过创建和维护等同于主要虚拟机的辅助虚拟机来提供虚拟机的连续可用性。此辅助虚拟机可在发生故障切换时持续替换主要虚拟机。
vCenter 存储监控	允许您查看存储使用情况信息，并且允许您在 vCenter Server中所有可用的存储实体之间对关系进行可视映射。
vCenter 硬件状态	使用 CIM 监控显示 vCenter Server管理的主机的硬件状态。
vCenter Service Status	显示 vCenter 服务的状态。一些插件并不与基本产品包装在一起，并且需要单独安装。您可以独立更新各插件和基本产品。VMware 模块包括： vSphere Lifecycle Manager 可让管理员在 ESXi主机和所有受管虚拟机上应用更新和修补程序。管理员可创建用户定义的安全基准来表示一组安全标准。安全管理员可将主机和虚拟机与这些基准进行比较，从而识别和修复不合规的系统。 vRealize Orchestrator 一种工作流引擎，可用于在 vSphere 环境内创建和运行自动工作流。 vRealize Orchestrator通过其开放插件架构协调多个 VMware 产品及第三方管理和管理解决方案之间的工作流任务。 vRealize Orchestrator 提供了一个可扩展的工作流的库。您可以使用 vCenter ServerAPI 中提供的任何操作来自定义 vRealize Orchestrator 工作流。
