基于Raindrop S的阵列压敏传感器智能信号采集系统及通用芯片测试系统设计方案 （创新和应用场景模块）

#雨骤杯#@兔飞猛进队#@桑葚@黎明

创新和应用场景模块

基于Raindrop S打造的硬件外设——电源扩展模块

背景描述

    基于雨骤片上仪器平台的模拟与数字I/O为核心，完成了赛题要求的两个方案设计以及一个拓展设计：

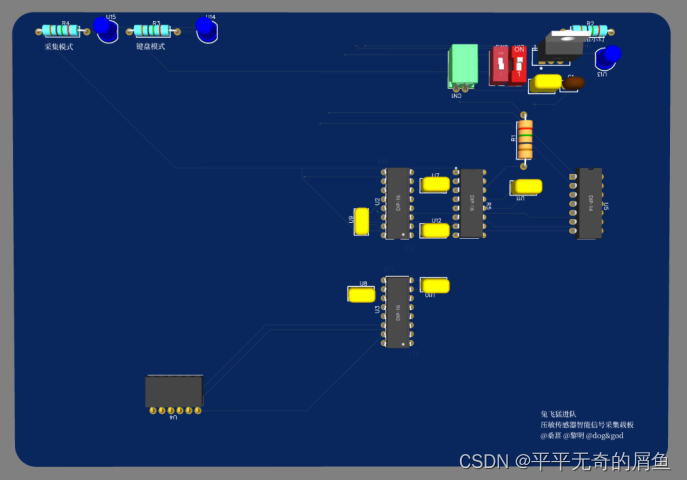

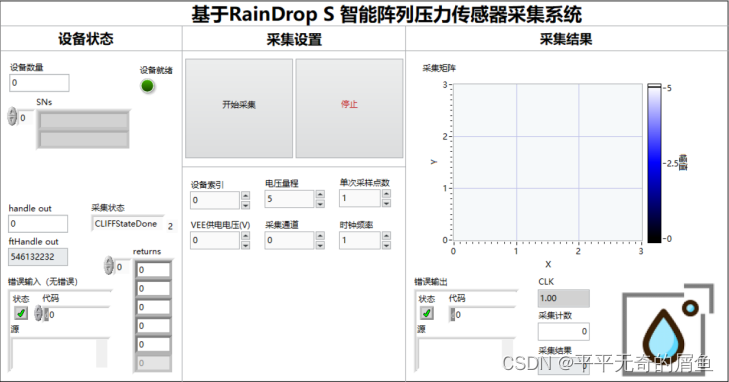

（1）在Instrumentplayground SDK上开发了基于RaindropS的具有“输入数据采集”，“信号分析/处理”，“执行输出/显示”的智能传感器采集系统。





（2）完成了从外设执行器中自选任一核心芯片配套设计并实现该芯片的自动化功能/故障检测及性能测试系统。

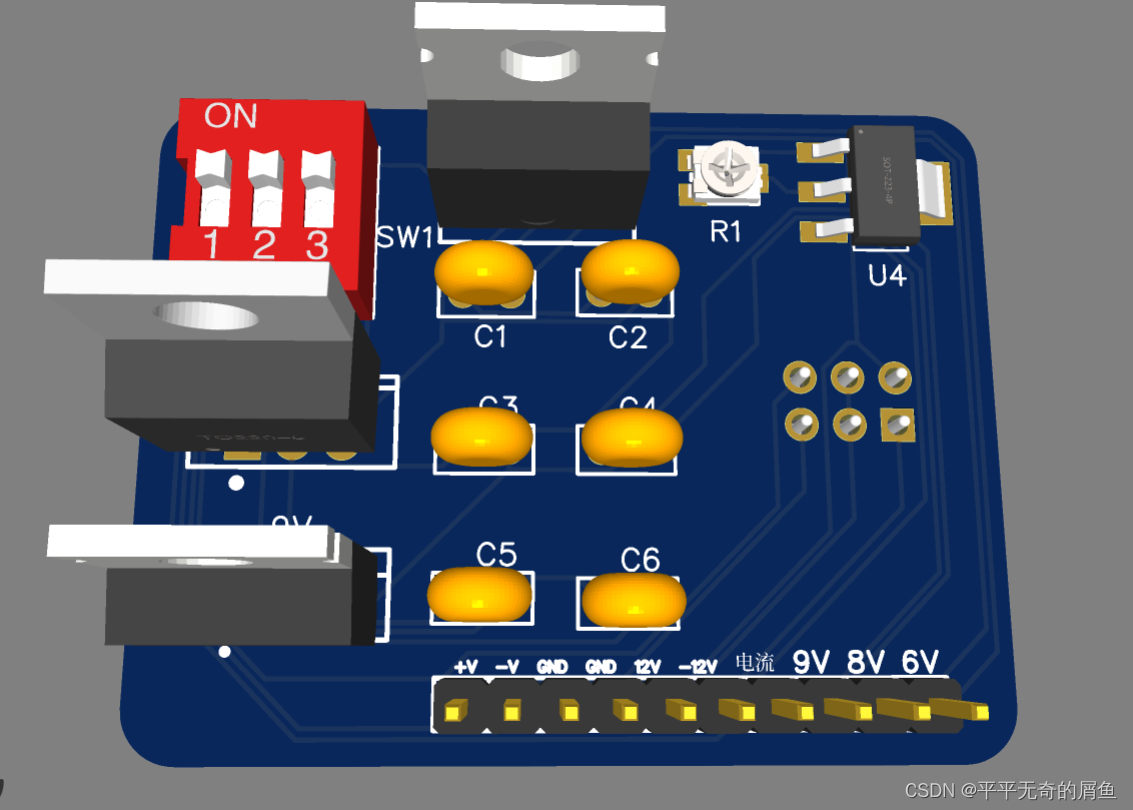

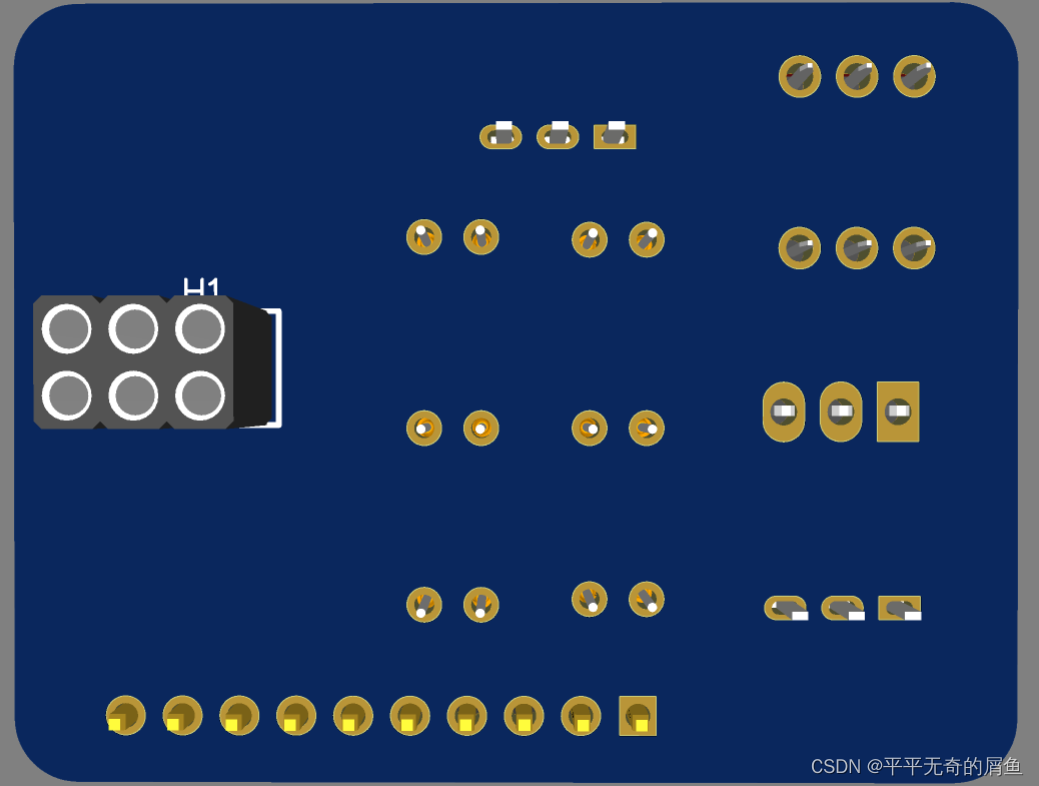

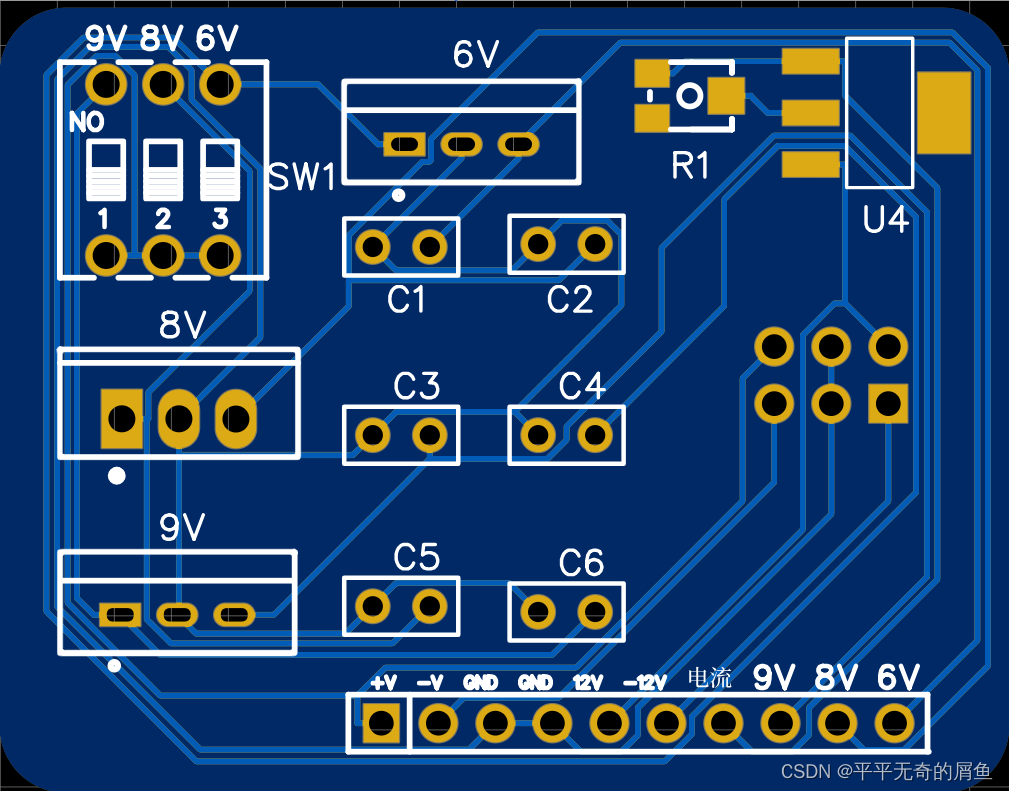

（3）根据Raindrop S设计并开源了一款电源扩展板，使Raindrop S

达到了智能硬件设计部分以雨骤片上仪器平台为核心，未使用其他嵌入式处理器，并充分利用了片上仪器平台的模拟与数字I/O端口。



功能：

1、外拓电压源：该电源模块运用HX7806CTG、HX7808CTG、HX7809CTG可以将12V电压转换为6V、8V、9V三种电压，从而填补Raindrop S缺少的0~5V和12V之间缺失的电压。

2、恒压源转恒流源：该电源模块运用LM317G-AA3-R恒压变压器可以将Raindrop S中的恒压源转换成恒流源，以期实现多元化使用。

3、模块保留：Raindrop S中原本的外接模块得以保留，方便多元化的使用。



名称	类型	代号
DSWB03LHGET	拨码开关	SW1
HX7806CTG HX7808CTG HX7809CTG	稳压电路	6V/8V/9V
LM317G-AA3-R	稳压器	U4
MF254V-12-06-1000-H70	双排排母	H1
300Ω	滑变电阻	R1
PZ254V-11-10P	单排排母	H2
100nF	电容	C1/C2/C3/C4/C5/C6

 该文章为比赛要求发布，仅作为本团队比赛所用，没有设计保护电路，请同学们使用时注意！

相关BOM表以及gerber文件链接: https://pan.baidu.com/s/1lsNUzseB7ZmF0NzTX6I4jQ

提取码: pqxv
