话不多说，直接上图

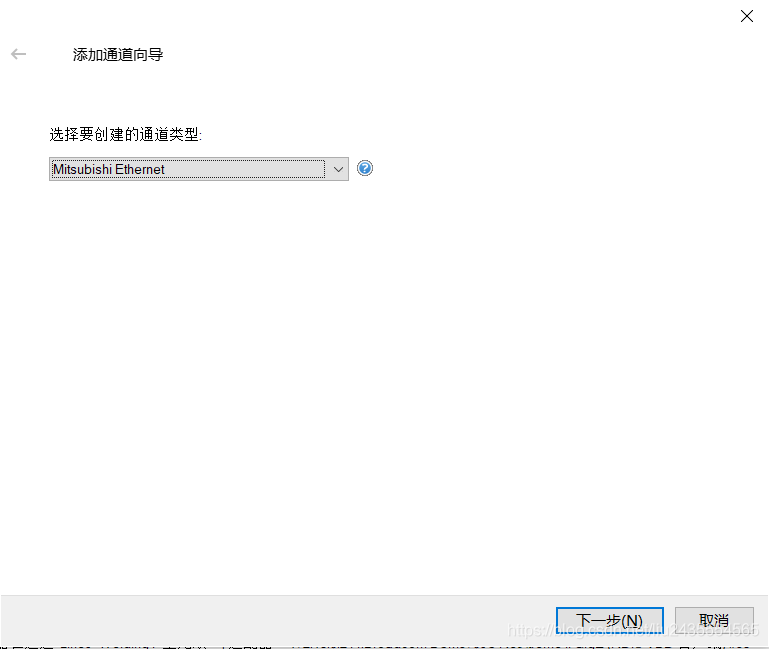

1.首先通道类型选择Mitsubishi Ethernet
在这里插入图片描述

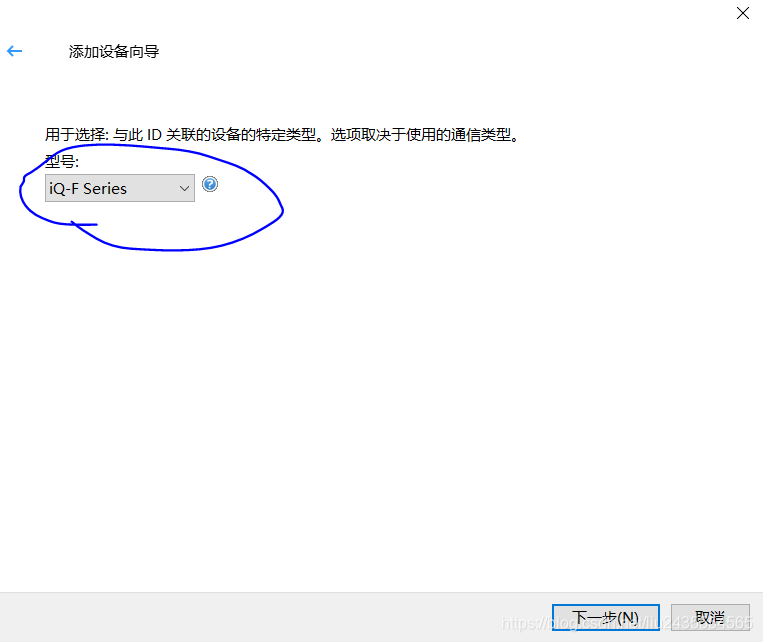

2.添加设备，设备类型iQ-F Series，因为PLC的型号FX5U归属于iQ-F系列
在这里插入图片描述

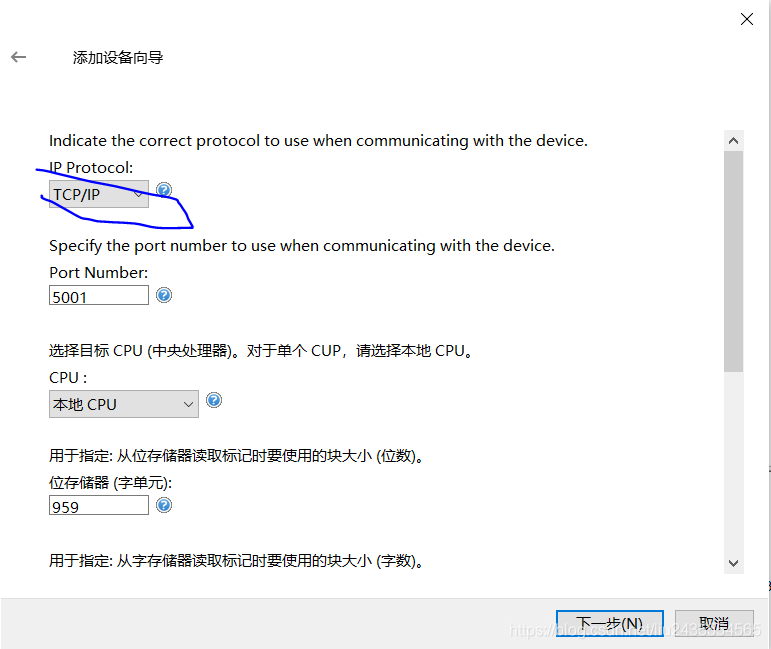

3.和PLC开发者约定好PLC的通信模式是UDP或者是TCP，这里要事先约定好通信模式和端口号，可以多开辟几个端口号，但是要注意端口号是否被占用的问题。一个端口号只能建立一个连接。
在这里插入图片描述
4.如果配置都无问题，依然出现了Kepware无法连接的问题，
->可以尝试直连
->可以尝试更换kepware的服务器
