上一篇文章对浏览器Event Loop机制中Tsak以及MicroTask执行过程讲述中，对一个Event Loop结束后更新渲染（Update the rendering）的过程并没有说明，所以单独写一篇文章来讲解浏览器渲染布局

webkit渲染引擎流程

在这里插入图片描述

关键渲染路径

关键渲染路径是指浏览器从最初接收请求来的HTML、CSS、javascript等资源，然后解析、构建树、渲染布局、绘制，最后呈现给客户能看到的界面这整个过程

浏览器请求、加载、渲染一个页面的耗时任务主要有：
①DNS 解析查询
②TCP/IP 连接
③HTTP 请求和响应
④服务器响应
⑤客户端渲染

客户端渲染也就是我们说的浏览器渲染，主要包括以下几步：
①解析HTML生成DOM树
②解析CSS生成CSSOM规则树
③将DOM树与CSSOM规则树合并在一起生成渲染树
④遍历渲染树开始布局，计算每个节点的位置大小信息
⑤将渲染树每个节点绘制到屏幕
注：上面步骤不一定是一次性顺序完成。如果 DOM 或 CSSOM 被修改，以上过程需要重复执行，这样才能计算出哪些像素需要在屏幕上进行重新渲染。

构建DOM树

当浏览器接收到服务器响应来的HTML文档后，会遍历文档节点，HTML Parser将HTML标记解析成DOM Tree
但DOM树的生成过程中可能会被CSS和JS的加载执行阻塞,后面讲解
例1：

<html>
<head>
    <title>Web page parsing</title>
</head>
<body>
    <div>
        <h1>Web page parsing</h1>
        <p>This is an example Web page.</p>
    </div>
</body>
</html>

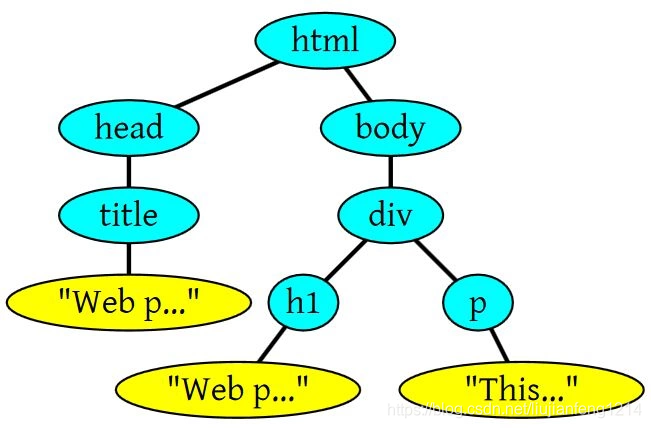

经过解析之后的DOM Tree差不多就是：
在这里插入图片描述

构建CSSOM规则树

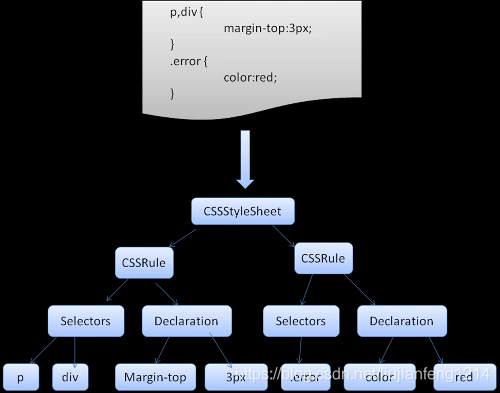

CSS Parse将每个CSS文件都被解析成一个StyleSheet对象，每个对象都包含Style Rules，Style Rules也叫CSSOM（CSS Object Model）。
例2：
在这里插入图片描述

阻塞渲染

当HTML解析器（HTML Parser）遇到script标记阻塞时，解析器虽然会停止构建 DOM，但仍会执行JavaScript脚本的资源直至脚本执行完再开始构建DOM；如果JavaScript脚本还操作了CSS，而正好这个CSSOM还没有下载和构建，这时就存在阻塞的资源，浏览器会延迟JavaScript脚本执行，直至完成其CSSOM的下载和构建再执行。

①遵循下面两个原则
CSS 优先：引入顺序上，CSS 资源先于 JavaScript 资源
JavaScript 置后：我们通常把JS代码放到页面底部，且JavaScript 应尽量少影响 DOM 的构建
②使用媒体类型(media type)和媒体查询(media query)

<link href="vue.css" rel="stylesheet" media="print"> //设置了媒体类型，会加载但不会阻塞
<link href="vue.css" rel="stylesheet" media="(min-width: 30em) and (orientation: landscape)">//提供了媒体查询，会在符合条件时阻塞渲染

③使用defer或者async(这2个属性只对设置了scr属性的外部脚本有效，对内联脚本（没有设置src属性的script）无效)

关于JavaScript的加载执行顺序

<script src="vue.js" defer></script>
//defer的script将会并发异步的去下载对应的外部脚本文件(可能从本地缓存中获取)
vue.js下载完成后不会马上执行，要等到HTML解析完成后，按脚本出现的顺序依次执行，这个过程中多个脚本之间是顺序执行
(即延迟执行引入的js脚本)

<script src="vue.js" async></script>
//async的script将会并发异步的去下载对应的外部脚本文件（可能从本地缓存中获取），
vue.js下载完成后，渲染引擎中断渲染，执行这个脚本以后，再继续渲染，这个过程中多个脚本按下载完成的时间的先后顺序依次执行

构建渲染树

Render Tree的构建其实就是DOM Tree和CSSOM Attach的过程(每个 DOM 节点都有一个“attach”方法)

样式计算：
样式计算是个很复杂的问题。DOM中的每个节点可以对应样式表中的多个元素，样式表包括了所有样式：浏览器默认样式表，自定义样式表，inline样式元素，HTML可视化属性如：width=100
注：display等于none的不会被显示在渲染树里，但是visibility等于hidden的元素是会显示在渲染树里的

渲染树布局(Layout)

创建渲染树后，下一步就是布局（Layout）,或者叫回流（reflow），这个过程就是通过渲染树中渲染对象的信息，计算出每一个渲染对象的位置和尺寸，将其安置在浏览器窗口的正确位置，而有些时候我们会在文档布局完成后对DOM进行修改，这时候可能需要重新进行布局，也可称其为回流，本质上还是一个布局的过程，每一个渲染对象都有一个布局或者回流方法，实现其布局或回流。

渲染树绘制(Painting)

在绘制阶段，系统会遍历渲染树，并调用渲染器的“paint”方法，将渲染器的内容显示在屏幕上。绘制工作是使用用户界面基础组件完成的。

reflow和repaint：

repaint：屏幕的一部分重画，不影响整体布局，比如某个CSS的背景色变了，但元素的几何尺寸和位置不变

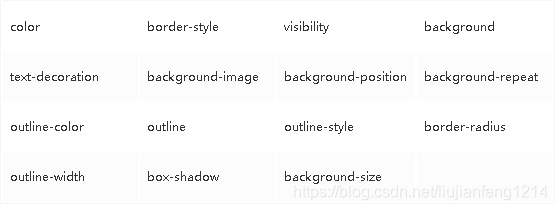

常见引起重绘(repaint)属性和方法：
在这里插入图片描述

reflow：元件的几何尺寸变了，我们需要重新验证并计算Render Tree，是Render Tree的一部分或全部发生了变化。这就是reflow(Layout),reflow 会从这个root frame开始递归往下，依次计算所有的结点几何尺寸和位置，在reflow过程中，可能会增加一些frame。

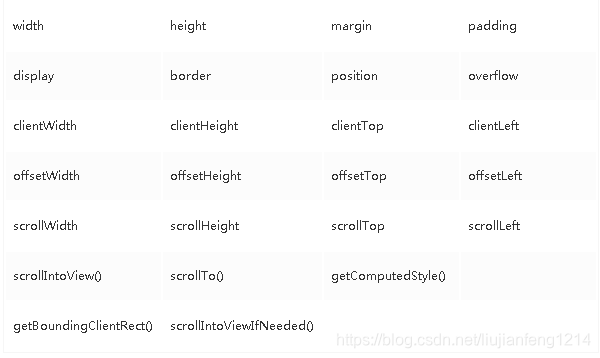

常见引起回流(reflow)属性和方法：
在这里插入图片描述
注：display:none会触发reflow，visibility: hidden只会触发replaint；reflow的成本比replaint的成本高得多的多。DOM Tree里的每个结点都会有reflow方法，一个结点的reflow很有可能导致子结点，甚至父点以及同级结点的reflow。

$('body').css('color', 'red'); // repaint
$('body').css('margin', '2px'); // reflow, repaint

var bstyle = document.body.style; // cache

bstyle.padding = "20px"; // reflow, repaint
bstyle.border = "10px solid red"; //  再一次的 reflow 和 repaint

bstyle.color = "blue"; // repaint
bstyle.backgroundColor = "#fad"; // repaint

bstyle.fontSize = "2em"; // reflow, repaint

document.body.appendChild(document.createTextNode('dude!'));// new DOM element - reflow, repaint

！！！浏览器不会像上面那样，每改一次样式，它就reflow或repaint一次。一般来说，浏览器会把这样的操作积攒一批，然后做一次reflow，这又叫异步reflow或增量异步reflow。但是有些情况浏览器是不会这么做的，比如：resize(调整)窗口，改变了页面默认的字体等这些操作，浏览器会马上进行reflow。

总结

浏览器渲染是个很繁琐的过程，其中每一步都有对应的算法，我也不是很懂；但是了解浏览器渲染机制的原理和过程，可以优化css样式来提升浏览器渲染时的一些性能问题
