继电器/接触器选型及使用

1 继电器种类

1.1 电磁继电器

电磁继电器是应用最为广泛的继电器，电磁继电器的典型特征是输入输出端的状态保持一致，即输入端加电后输出端动作，输入端断电后输出端释放。电磁继电器的线圈分为有极性和无极性两种。

1.2 磁保持继电器

磁保持继电器的典型特征是输入端为脉冲工作制，继电器输入端加电后输出端动作，输入端断电后输出端保持在动作状态，只有当给继电器施加复归信号后，继电器才回复至初始状态。磁保持继电器的线圈分为单线圈和双线圈两种。施加复归信号时，单线圈型为施加反向激励，双线圈型为给复归线圈施加激励。
在这里插入图片描述

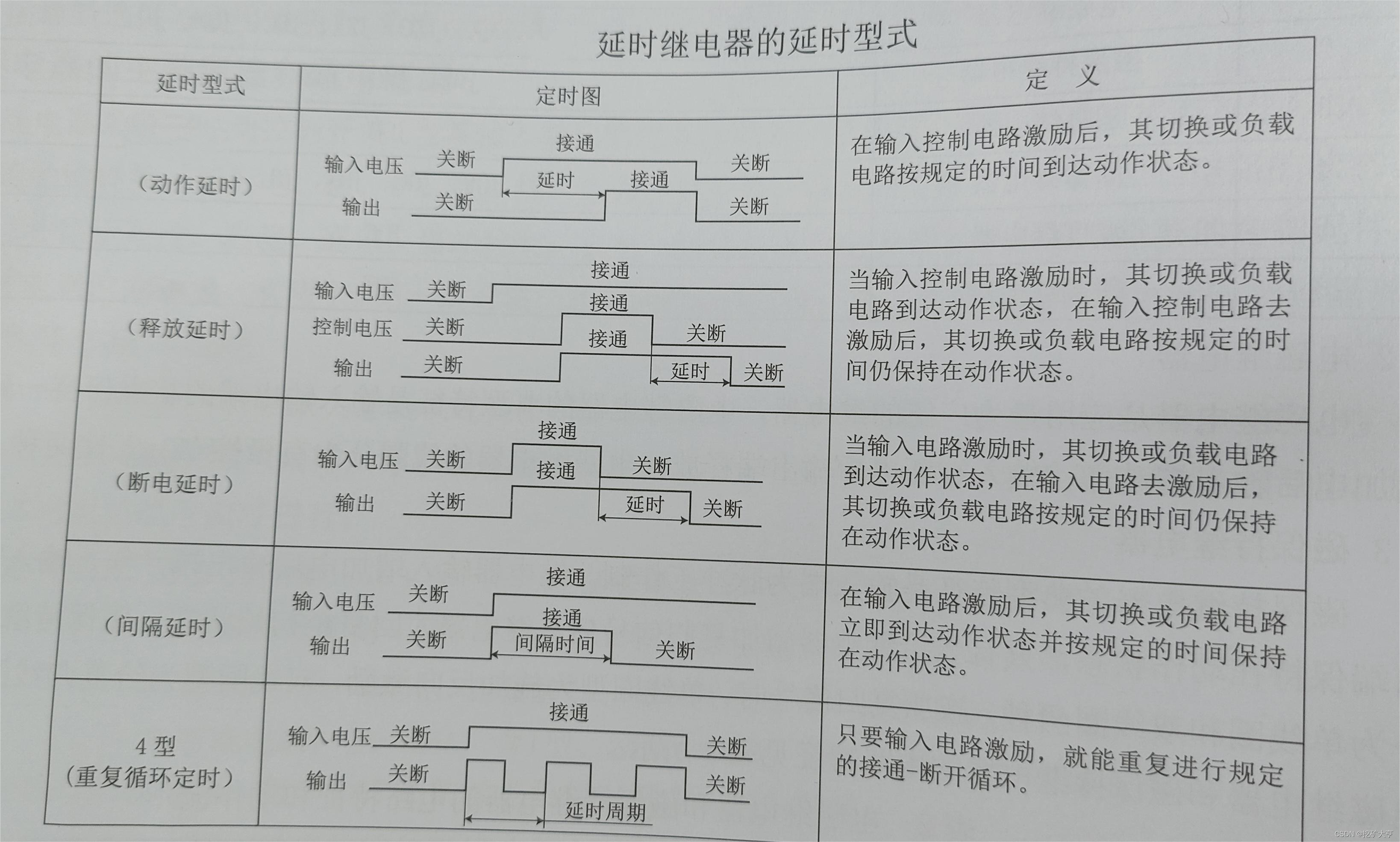

1.3 延时继电器

2 继电器技术指标

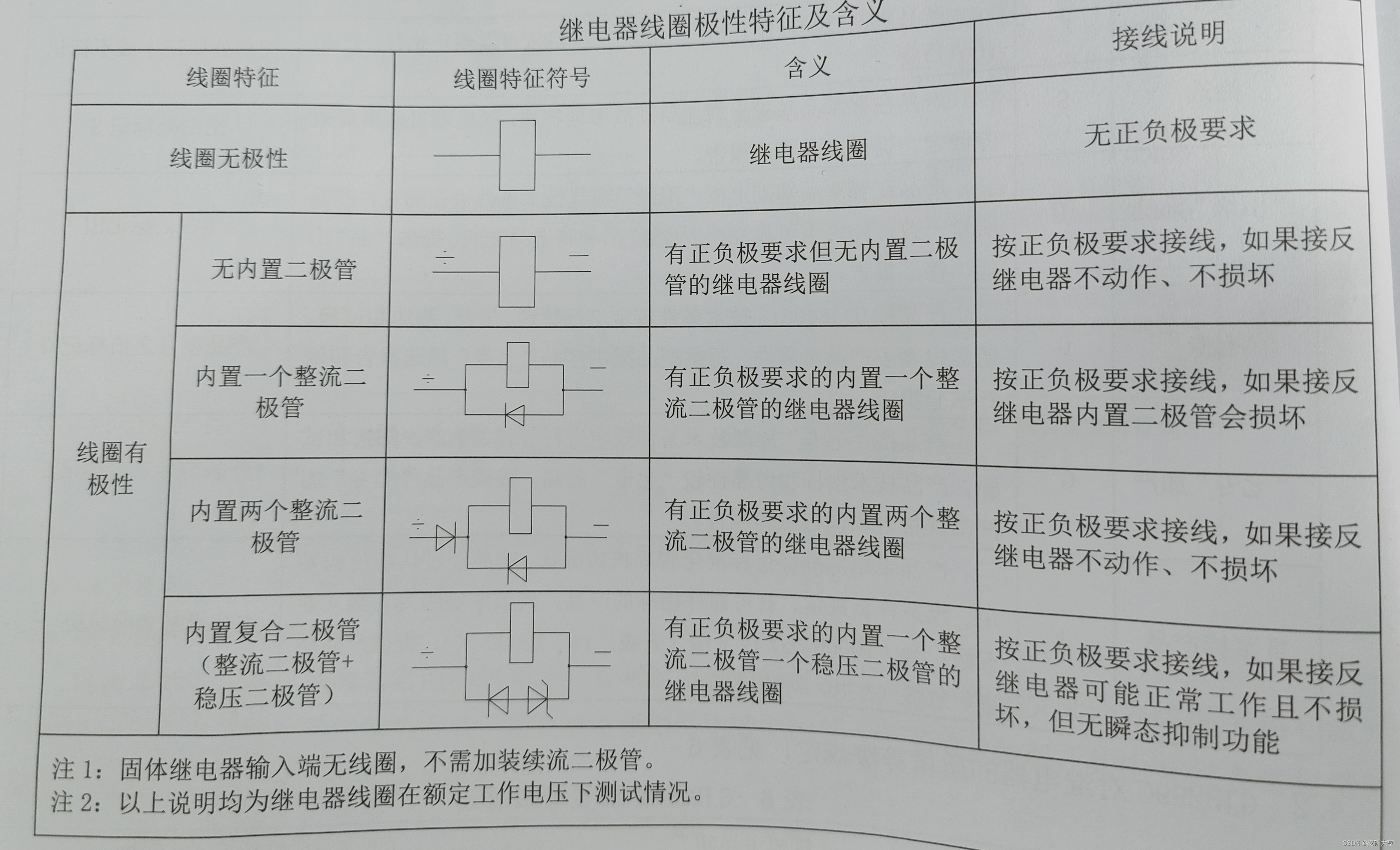

2.1 继电器线圈

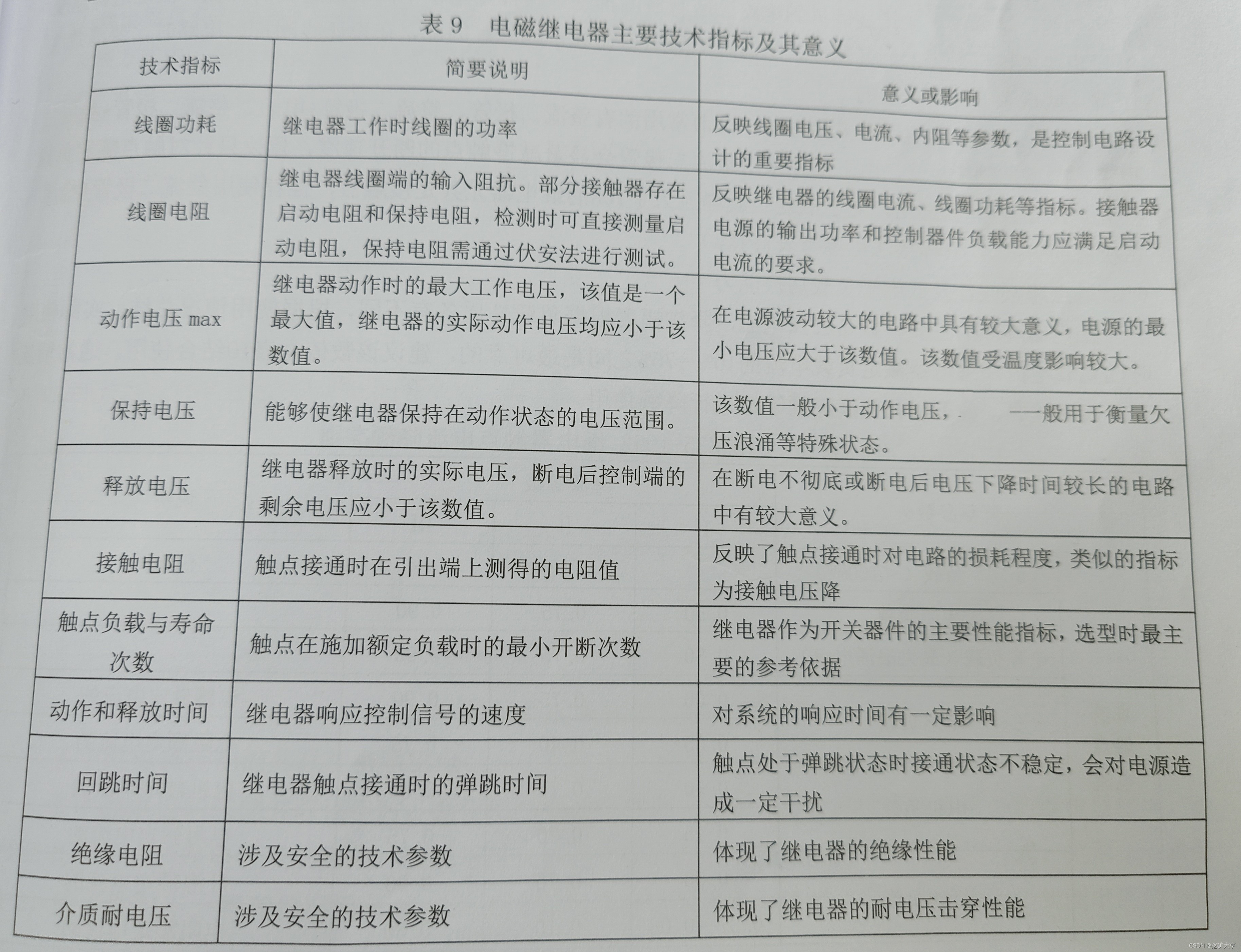

2.2 继电器技术指标

3 继电器通用使用说明

3.1 线圈工作电压和工作电流

继电器线圈最好是在其额定电压下工作，因为继电器所具有的环境等级、技术参数等指标都是在此条件下测试和试验的。一般地，线圈电压不要高于线圈最大工作电压，也不要低于额定工作电压的90%，否则会危及线圈寿命和使用可靠性。
磁保持继电器使用于节电场合，建议这种继电器的线圈不长期使用，因为线圈的设计不是按长期加电设计的，长期加电可能会使线圈过热而危及到产品的使用安全。
对于电压控制型产品，使用时只需给线圈输入端加额定工作电压即可，但施加工作电压的电源功率应满足线圈工作电流的要求。***所有电磁继电器给出的线圈参数均为线圈电阻，器对应的线圈电流只需用伏安法即可计算出结果。***接触器给出的线圈参数分为线圈电阻、启动线圈电阻、保持线圈电阻、启动电流、保持电流等5种，其中给出线圈电阻参数的产品均可按伏安法计算其对应的线圈电流，仅给出线圈电阻的接触器器线圈电流为稳定值，其他四种产品线圈电流均分启动电流和保持电流两种状态，其中启动电流显著大于保持电流，线圈的电源功率应满足启动电流的功率要求。

3.2 线圈反向电动势抑制

继电器线圈的电感特性允许他们产生转换成机械运动以操作接触系统的磁力。当线圈施加电压时，产生的电流产生磁通，产生机械作用。在对线圈断电时，瞬变磁场引起趋向于维持线圈中的电流流动的反向电压（也称为反向电动势）。感应电压水平主要取决于断电的持续时间。关断越快（即di/dt越大），感应电压越高。通常继电器驱动电路采用半导体器件进行驱动，为了保护驱动电流，抑制线圈断开产生的反电动势，通常需要采用线圈抑制电路，所有线圈抑制电路都是基于电流衰减速度的降低，但是这种速度减慢也可能减慢触点的断开速度，从而影响触点寿命和可靠性。因此在设计线圈抑制电路时，要清楚地了解这些现象是非常重要的。
目前线圈抑制电路有多种方法，目前常用的有整流二极管、整流二极管+电阻、整流二极管+稳压二极管、瞬态抑制二极管，由于单纯采用整流二极管会显著减慢触点的断开速度，建议只针对触点额定负载不大于10的继电器使用，对于额定负载电流大于10A
