Android MediaPlayer

一、MediaPlayer介绍

MediaPlayer是Android系统中一个用于播放本地或网络上的音视频文件的类，它可以播放多种音视频格式，例如MP3、MP4、3GP、AVI、MKV、FLV等。MediaPlayer功能非常强大，提供了丰富的属性和方法，可以满足多种音视频播放的需求，其中包括：

• 设置音频文件资源：MediaPlayer可以通过setDataSource()方法设置要播放的音视频文件的资源。

• 控制视频显示：如果正在播放的是视频，MediaPlayer可以通过setDisplay方法来控制视频的显示、可以在指定SurfaceView或Surface中进行显示。

• 控制音视频播放：MediaPlayer可以通过start()、pause()、stop()等方法来控制音视频文件的播放、暂停和停止。

• 监听音视频播放事件：MediaPlayer可以设置监听器，获取音视频播放状态和错误事件等，例如setOnCompletionListener()可以监听视频播放完毕的事件。

MediaPlayerService是Android中提供的一个基于Binder机制的多媒体服务，它实现了IMediaPlayerService接口，用于提供多媒体播放相关服务。MediaPlayerService在Android系统启动后就被创建，它扮演者多个应用程序之间共享音频服务的角色，例如，多个应用程序可以使用同一个MediaPlayerService来播放音频。MediaPlayerService实现了监听不同事件的Listener，如媒体播放完成、媒体出错或者出现没有音频或视频数据等情况。

MediaPlayerService可以支持多个MediaPlayer对象同时运行。MediaPlayerService还用于管理不同mediaplayer实例之间的AudioFocus，调整不同mediaplayer实例的音量，以及处理多媒体数据与AudioSession的相关信息。

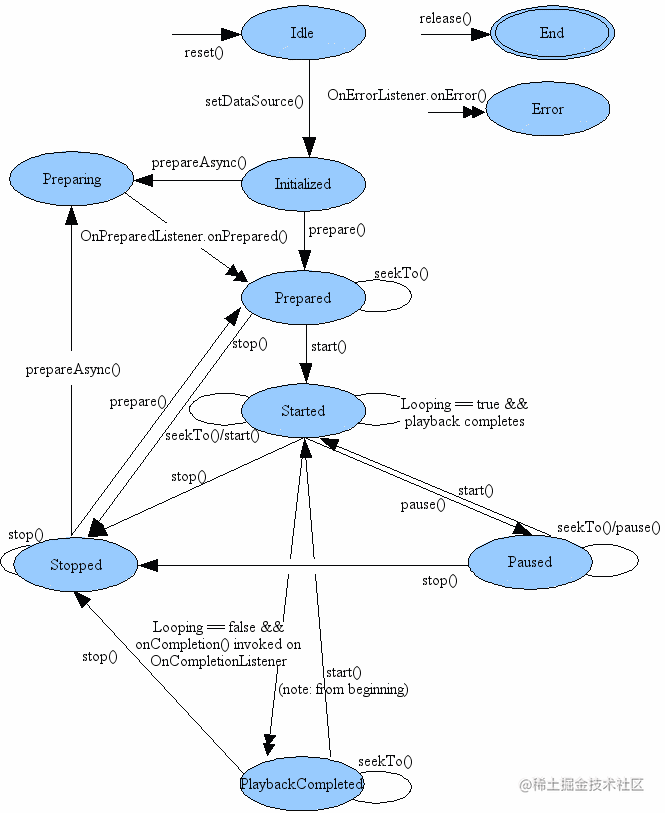

二、MediaPlayer的状态图

从图中我们能看到MediaPlayer有下面的一些状态。

Idle状态及End状态

在MediaPlayer创建示例或者调用reset函数后，播放器就被创建了，这时处于Idle（就绪）状态，调用release函数后，就会变成End（结束）状态，在这两种状态之间的就是MediaPlayer的生命周期。

Error状态

在构造一个新的MediaPlayer或者调用reset函数后，上层应用程序调用getCurrentPosition、getVideoHeight、getDuration、getVideoWidth、setAudioStreamType(int)、setLooping(booleam)、setVolume(float,float)、pause、start、stop、seekTo(int)、prepare、prepareAsync这些方法会出差。如果调用reset方法后再调用它们，用户提高的回调函数OnErrorListener.onError将触发MediaPlayer状态到Error状态，所以一旦不再使用MediaPlayer，就需要调用release函数，以便MediaPlayer资源得到合理释放。

当MediaPlayer处于End状态时，它将不能再被使用，这时不能再回到MediaPlayer的其他状态，因为本次生命周期已经终止。

由于支持的音视频格式分辨率过高，输入数据流超时时，或者其它各种各样的原有将导致播放失败。在这种错误的条件下，如果用户事先通过setOnErrorListener注册过OnErrorListener，当player内部调用OnErrorListener.onError回调函数时，将会返回错误信息。一旦有错误，MediaPlayer会进入Error状态，为了重新使用MediaPlayer，调用reset方法，这时将重新恢复到Idle状态，所以需要给MediaPlayer设置错误监听，出错后就可以从播放器内部返回的信息中找到错误原有。

Initialized状态

当调用setDataSource(FileDescriptor)、setDataSource(String)、setDataSource（Context,Uri)、setDataSource(FileDescriptor,long,long)其中一个函数时，将传递MediaPlayer的Idle状态变成Initalized（初始化）状态，如果setDataSource在非Idle状态时调用，会抛出IllegalStateException异常。当重载setDataSource时，需要抛出IllegalArgumentException和IOException这两个异常。

Prepared状态

MedalPlayer有两种途径到达Prepared状态，一种是同步方式，另一种是异步方式。同步方式主要使用本地音视频文件，异步方式主要使用网络数据，需要缓冲数据。调用prepare（同步方法）将传递MediaPlayer的Initialized状态变成Prepared状态，或者调用prepareAsync（异步方法）将传递MediaPlayer的Initialized状态变成Preparing状态，最后到Prepared状态。如果应用层事先注册过setOnPreparedListener，播放器内部将会调用用户设置的OnPrepareListener中的onPrepared回调方法，注意，Preparing是一个瞬间状态。

Started状态

在MediaPlayer进入Prepare状态后，上层应用即可设置一些属性，如音视频的音量、screenOnWhilePlaying、looping等。在播放控制开始之前，必须调用start函数并成功返回，MediaPlayer的状态开始由Prepared状态变成Started状态。当处于Started状态时，如果用户事先注册过setOnBufferingUpdateListener，播放器内部会开始回调OnBufferingUpdateListener.onBufferingUpdate，这个回调方法主要使应用程序保存跟踪音频流的buffering status，如果MediaPlayer已经处于Started状态，再调用start方法是没有任何作用的。

Paused状态

MediaPlayer在播放控制时可以时Paused（暂停）和Stopped（停止）状态的，且当前的播放时进度可以被调整，当调用MediaPlayer.pause函数时，MediaPlayer开始由Started状态变成Paused状态，这个从Started状态到Paused状态的过程是瞬间的，反之在播放器内部是异步过程的。在状态更新并调用isPlaying方法前，将有一些耗时。已经缓冲过的数据流，也要耗费数秒。

当start函数从Paused状态恢复回来时，playback恢复之前暂停时的位置，接着开始播放，这时MediaPlayer的Paused状态又变成Started状态。如果MediaPlayer已经处于Paused状态，这时再调用pause方法是没有任何作用的，将保存Paused状态。

Stopped状态

当调用stop方法时，MediaPlayer无论正处于Started、Paused、Prepared或PlaybackCompleted中的哪种状态，都将进入Stopped状态。一旦处于Stoped状态，playback将不能开始，直到重新调用prepare或prepareAsync函数，且处于Prepared状态时才可以开始。

如果MediaPlayer已经处于Stopped状态了，这时在调用stop方法是没有任何作用的，将保存Stopped状态。

在Seek操作完成后，如果事先在MediaPlayer注册了setOnSeekCompleteListener，播放器内部将回调OnSeekComplete.onSeekComplete方法。当然seekTo方法也可以在其它状态下被调用，如Prepared、Paused及PlaybackCompleted状态。

PlaybackCompleted状态

当前播放的位置可以通过getCurrentPosition方法获取，通过getCurrentPosition方法，可以跟踪播放器的播放进度。

当MediaPlayer播放到数据流的末尾时，一次播放过程完成。在MediaPlayer中事先调用setLooping(boolean)并设置为true，表示循环播放，MediaPlayer依然处于Started状态。如果调用setLooping(boolean)并设置为false（表示不循环播放），并且事先在MediaPlayer上注册过setOnCompletionListener，播放器内部将回调OnCompletion.onCompletion方法，这就表面MeidaPlayer开始进入PlaybackCompleted（播放完成）状态。当处于PlaybackCompleted状态时，调用start哈数，将重启播放器从头开始播放数据。

三、MediaPlayer相关类

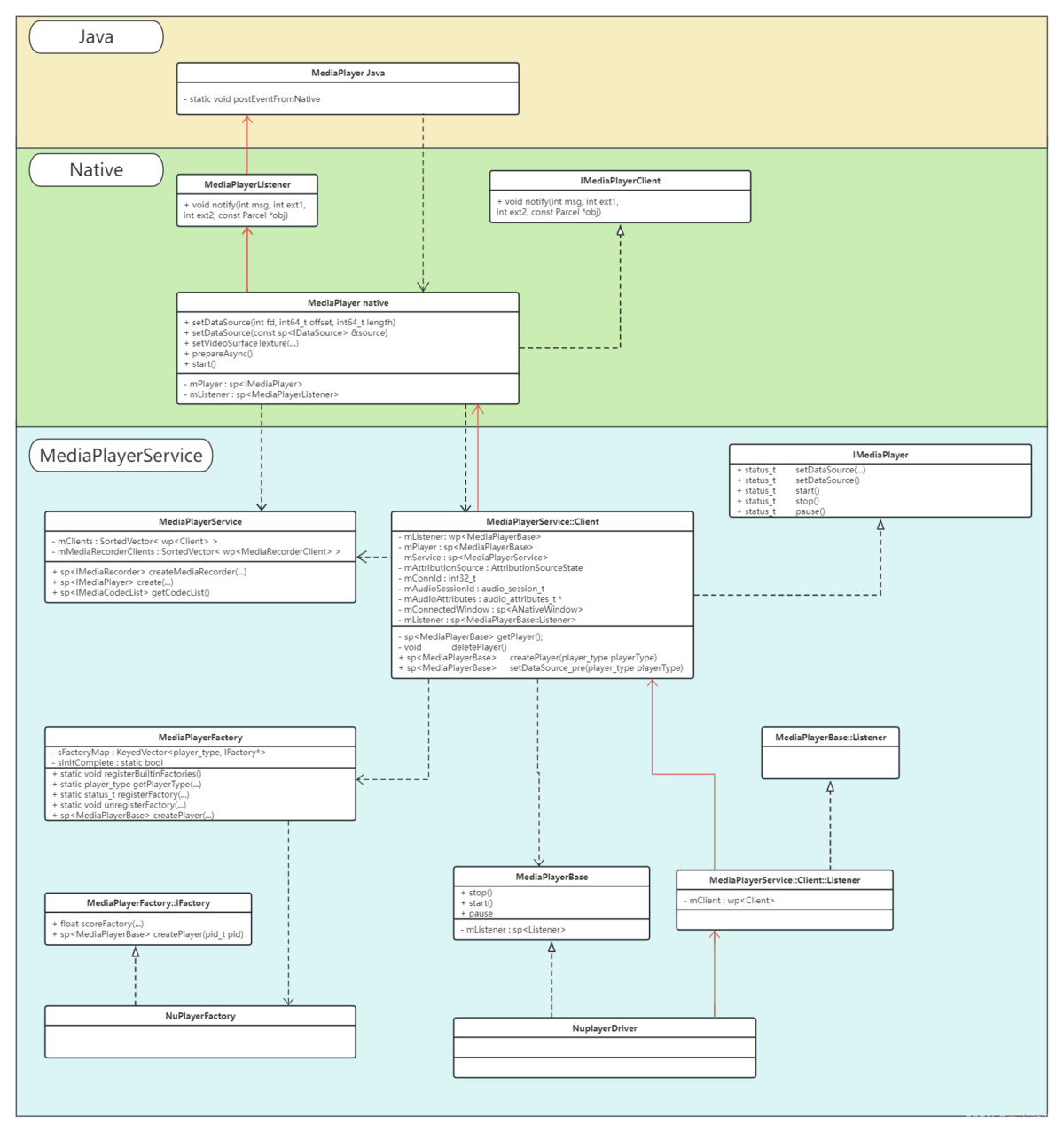

如下为MediaPlayer相关类图：

JAVA类

MediaPlayer

MediaPlayer代码位于：

frameworks/base/media/java/android/media/MediaPlayer.java

MediaPlayer的定义：

public class MediaPlayer extends PlayerBase implements SubtitleController.Listener, VolumeAutomation, AudioRouting {
static public class TrackInfo implements Parcelable {}
static class TimeProvider implements MediaPlayer.OnSeekCompleteListener, MediaTimeProvider {}
public final static class MetricsConstants {}
public static final class DrmInfo {}
public static final class NoDrmSchemeException extends MediaDrmException {}
public static final class ProvisioningNetworkErrorException extends MediaDrmException {}
public static final class ProvisioningServerErrorException extends MediaDrmException {}
private class ProvisioningThread extends Thread {}
private class EventHandler extends Handler {}
private class OnDrmInfoHandlerDelegate {}
private class OnDrmPreparedHandlerDelegate {}
public interface OnPreparedListener {}
public interface OnCompletionListener {}
public interface OnBufferingUpdateListener {}
public interface OnSeekCompleteListener {}
public interface OnVideoSizeChangedListener {}
public interface OnTimedTextListener {}
public interface OnSubtitleDataListener {}
public interface OnMediaTimeDiscontinuityListener {}
public interface OnTimedMetaDataAvailableListener {}
public interface OnRtpRxNoticeListener {}
public interface OnErrorListener {}
public interface OnInfoListener {}
public interface OnDrmConfigHelper {}
public interface OnDrmInfoListener {}
public interface OnDrmPreparedListener {}
}

PlayerBase

PlayerBase是一个Android平台的抽象类，是MediaPlayer和AudioTrack等音视频播放器的基类，提供了部分公共的属性和方法。PlayerBase中封装了播放器的状态以及状态转换的方法，同时提供了一个Handler用于处理内部的消息，保证了内部交互的同步性和可靠性。另外，PlayerBase中也提供了一些常用的变量。子类可以继承并实现PlayerBase的抽象方法，然后使用该类提供的状态的变化来实现相应的逻辑。

PlayerBase代码位于：

frameworks/base/media/java/android/media/PlayerBase.java

PlayerBase的定义：

public abstract class PlayerBase {
private static class IPlayerWrapper extends IPlayer.Stub {}
public static class PlayerIdCard implements Parcelable {}
}

C++类

IMediaPlayerService

IMediaPlayerService代码位于：

frameworks/av/media/libmedia/include/media/IMediaPlayerService.h

IMediaPlayerService的定义：

class IMediaPlayerService: public IInterface {}
class BnMediaPlayerService: public BnInterface<IMediaPlayerService> {}

IStreamSource

IStreamSource代码位于：

frameworks/av/media/libmedia/include/media/IStreamSource.h

IStreamSource的定义：

struct IStreamSource : public IInterface {}
struct IStreamListener : public IInterface {}
struct BnStreamSource : public BnInterface<IStreamSource> {}
struct BnStreamListener : public BnInterface<IStreamListener> {}

IMediaPlayer

IMediaPlayer代码位于：

frameworks/av/media/libmedia/IMediaPlayer.cpp

frameworks/av/media/libmedia/IMediaPlayer.h

IMediaPlayer的定义：

class IMediaPlayer: public IInterface {}
class BnMediaPlayer: public BnInterface<IMediaPlayer> {}
class BpMediaPlayer: public BpInterface<IMediaPlayer> {}

IMediaPlayerClient

IMediaPlayerClient代码位于：

frameworks/av/media/libmedia/IMediaPlayerClient.cpp

frameworks/av/media/libmedia/IMediaPlayerClient.h

IMediaPlayerClient的定义：

class IMediaPlayerClient: public IInterface {}
class BnMediaPlayerClient: public BnInterface<IMediaPlayerClient> {}
class BpMediaPlayerClient: public BpInterface<IMediaPlayerClient> {}

IMediaDeathNotifier

IMediaDeathNotifier代码位于：

frameworks/av/media/libmedia/IMediaDeathNotifier.cpp

frameworks/av/media/libmedia/IMediaDeathNotifier.h

IMediaDeathNotifier的定义：

class IMediaDeathNotifier: virtual public RefBase {}

IDataSource

DataSource描述一个数据源头, 一个文件, 一个流等, 通常以IDataSource向外提供数据源的操作接口，实现为DataURISource、FileSource、HTTPBase、NuCachedSource2。

IDataSource代码位于：

frameworks/av/media/libmedia/IDataSource.cpp

frameworks/av/media/libmedia/include/android/IDataSource.h

IDataSource的定义：

class IDataSource : public IInterface {}
class BnDataSource : public BnInterface<IDataSource> {}

IMediaSource

IMediaSource代码位于：

frameworks/av/media/libmedia/IMediaSource.cpp

frameworks/av/media/libmedia/include/media/IMediaSource.h

IMediaSource的定义：

class IMediaSource : public IInterface {}
class RemoteMediaBufferWrapper : public MediaBuffer {}
class BnMediaSource: public BnInterface<IMediaSource> {}
class BpMediaSource : public BpInterface<IMediaSource> {}

MediaPlayer

MediaPlayer代码位于：

frameworks/av/media/libmedia/MediaPlayer.cpp

frameworks/av/media/libmedia/include/media/MediaPlayer.h

MediaPlayer的定义：

class MediaPlayerListener: virtual public RefBase {}
class MediaPlayer : public BnMediaPlayerClient, public virtual IMediaDeathNotifier {}

四、MediaPlayer API

public native int getAudioSessionId()：Returns the audio session ID.

public native int getCurrentPosition()：Gets the current playback position.

public native int getDuration()：Gets the duration of the file.

public native int getVideoWidth()：Returns the width of the video.

public native int getVideoHeight()：Returns the height of the video.

public TrackInfo[] getTrackInfo() ：Returns an array of track information.

public native boolean isPlaying()：Checks whether the MediaPlayer is playing.

public native boolean isLooping()：Checks whether the MediaPlayer is looping or non-looping.

public static MediaPlayer create(Context context, Uri uri) ：Convenience method to create a MediaPlayer for a given Uri.

public static MediaPlayer create(Context context, Uri uri, SurfaceHolder holder) ：Convenience method to create a MediaPlayer for a given Uri.

public static MediaPlayer create(Context context, Uri uri, SurfaceHolder holder, AudioAttributes audioAttributes, int audioSessionId) ：Same factory method as {@link #create(Context, Uri, SurfaceHolder)} but that lets you specify the audio attributes and session ID to be used by the new MediaPlayer instance.

public static MediaPlayer create(Context context, int resid)：Convenience method to create a MediaPlayer for a given resource id.

public static MediaPlayer create(Context context, int resid, AudioAttributes audioAttributes, int audioSessionId)：Same factory method as {@link #create(Context, int)} but that lets you specify the audio attributes and session ID to be used by the new MediaPlayer instance.

public void start()：Starts or resumes playback.

public void stop()：Stops playback after playback has been started or paused.

public void pause() ：Pauses playback. Call start() to resume.

public void prepare()：Prepares the player for playback, synchronously.

public void release()：Releases resources associated with this MediaPlayer object.

public void reset()：Resets the MediaPlayer to its uninitialized state.

public void seekTo(long msec, @SeekMode int mode)：Moves the media to specified time position by considering the given mode.

public void setDisplay(SurfaceHolder sh) ：Sets the SurfaceHolder to use for displaying the video portion of the media.

public void setSurface(Surface surface) ：Sets the Surface to be used as the sink for the video portion of the media.

public void setVideoScalingMode(int mode) ：Sets video scaling mode.

public void setDataSource(String path)：Sets the data source (file-path or http/rtsp URL) to use.

public void setDataSource(@NonNull Context context, @NonNull Uri uri)：Sets the data source as a content Uri.

public void setDataSource(@NonNull Context context, @NonNull Uri uri, @Nullable Map<String, String> headers)：Sets the data source as a content Uri.

public void setDataSource(@NonNull Context context, @NonNull Uri uri, @Nullable Map<String, String> headers, @Nullable List<HttpCookie> cookies)：Sets the data source as a content Uri.

public void setDataSource(@NonNull AssetFileDescriptor afd)：Sets the data source (AssetFileDescriptor) to use. It is the caller's responsibility to close the file descriptor.

public void setDataSource(FileDescriptor fd)：Sets the data source (FileDescriptor) to use. It is the caller's responsibility to close the file descriptor.

public void setDataSource(FileDescriptor fd, long offset, long length)：Sets the data source (FileDescriptor) to use.

public void setDataSource(MediaDataSource dataSource)：Sets the data source (MediaDataSource) to use.

public void setAudioAttributes(AudioAttributes attributes)：Sets the audio attributes for this MediaPlayer.

public void setAudioStreamType(int streamtype)：Sets the audio stream type for this MediaPlayer.

public void setAudioSessionId(int sessionId)：Sets the audio session ID.

public void setVolume(float leftVolume, float rightVolume) ：Sets the volume on this player.

public void setScreenOnWhilePlaying(boolean screenOn)：Control whether we should use the attached SurfaceHolder to keep the screen on while video playback is occurring.

public void setWakeMode(Context context, int mode) ：Set the low-level power management behavior for this MediaPlayer.

public void addTimedTextSource(FileDescriptor fd, long offset, long length, String mime)：Adds an external timed text file (FileDescriptor).

public void selectTrack(int index) ：Selects a track.

public void deselectTrack(int index) ：Deselect a track.

public native void setLooping(boolean looping)：Sets the player to be looping or non-looping.

public native void setPlaybackParams(@NonNull PlaybackParams params)：Sets playback rate using {@link PlaybackParams}.

public void setOnBufferingUpdateListener(OnBufferingUpdateListener listener)：Register a callback to be invoked when the status of a network stream's buffer has changed.

public void setOnCompletionListener(OnCompletionListener listener)：Register a callback to be invoked when the end of a media source has been reached during playback.

public void setOnErrorListener(OnErrorListener listener)：Register a callback to be invoked when an error has happened during an asynchronous operation.

public void setOnInfoListener(OnInfoListener listener)：Register a callback to be invoked when an info/warning is available.

public void setOnPreparedListener(OnPreparedListener listener)：Register a callback to be invoked when the media source is ready for playback.

public void setOnSeekCompleteListener(OnSeekCompleteListener listener)：Register a callback to be invoked when a seek operation has been completed.

public void setOnTimedTextListener(OnTimedTextListener listener)：Register a callback to be invoked when a timed text is available for display.

public void setOnVideoSizeChangedListener(OnVideoSizeChangedListener listener)：Register a callback to be invoked when the video size is known or updated.
