Arcpy实现空间要素数据的质检入库

Arcpy实现空间要素数据的质检入库

  空间数据包含属性特征、几何特征和拓扑特征，在将空间数据入库之前，我们需要进行属性检查、逻辑一致性等一系列检查，通过Arcpy提供的方法，可以减少除拓扑错误编辑之外的重复性工作，可以实现数据检查入库流程的自动化。

矢量数据检查内容：

• 基础检查

  • 要素几何类型
  • 空间参考系统
  • 数据空间范围
  • …

• 要素类检查

  • 字段类型
  • 字段值域
  • 关系类
  • …

• 拓扑检查

  • 自相交
  • 伪节点、悬挂点
  • 压盖相交
  • 包含
  • …

一、要素类型和空间参考检查

  应用arcpy.Describe函数可以获取FeatureClass、GDB FeatureClass、Table、Dataset的文件路径、数据类型等通用属性，还能获取空间数据的几何类型、要素类型、空间参考、是否具有空间索引等属性信息。

def checkDataTypeAndSpatialRef(logger,landUseFeatureClass):
	desc = arcpy.Describe(landUseFeatureClass)
	#########################第一步：要素类型检查######################
	#要素的几何类型
	shapeType = desc.shapeType
	#要素类型
	featureType = desc.featureType
	if(featureType=="Simple" and shapeType=="Polygon"):
		arcpy.AddMessage("{0}数据类型检查：符合简单面状要素要求！".format(landUseFeatureClass))
		logger.info("{0}数据类型检查：符合简单面状要素要求！".format(landUseFeatureClass))
	else:
		arcpy.AddMessage("{0}数据类型检查：不符合简单面状要素要求！".format(landUseFeatureClass))
		logger.error("{0}数据类型检查：不符合简单面状要素要求！".format(landUseFeatureClass))

	#########################第二步：要素空间参考######################
	#projectionName投影坐标系名称  GCSName地理坐标系名称
	spatial_ref = desc.spatialReference
	if spatial_ref.name == "Unknown":
		arcpy.AddMessage("{0}具有未知的空间参考".format(landUseFeatureClass))
		logger.error("{0}具有未知的空间参考".format(landUseFeatureClass))
	elif(spatial_ref.name == "GCS_China_Geodetic_Coordinate_System_2000"):
		arcpy.AddMessage("{0} : {1}符合空间参考要求".format(landUseFeatureClass, spatial_ref.name))
		logger.info("{0} : {1}符合空间参考要求".format(landUseFeatureClass, spatial_ref.name))
	else:
		arcpy.AddMessage("{0} : {1}不符合空间参考要求".format(landUseFeatureClass, spatial_ref.name))
		logger.error("{0} : {1}不符合空间参考要求".format(landUseFeatureClass, spatial_ref.name))

二、要素类属性结构检查

  进行要素类属性结构检查的应用场景主要有以下几种：

• 针对要素类的入库管理
• 针对要素类的变化监测

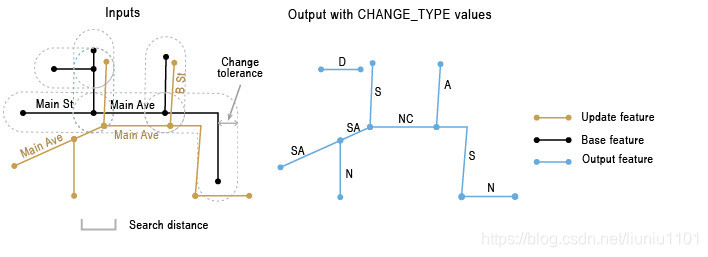

  ArcPy提供了DetectFeatureChanges_management方法，可以实现对于线状地物的变化监测,返回如下图所示变化前后的线状地物变化类型对照表。

• 变化监测类型
  • S，表示要素的空间几何发生变化
  • A，表示要素的属性信息发生变化
  • SA，表示要素的空间几何和属性信息都发生变化
  • S_LD，表示要素的空间几何发生变化，以及线的方向相反
  • SA_LD,表示要素的空间几何和属性信息发生变化、以及线的方向相反等情况
  • NC，表示要素没有发生变化
  • N，表示新增的要素
  • D，表示要素被删除

  对于其他类型的要素，可以采用ArcPy提供了FeatureCompare_management方法，能够得到整体的状态信息，通过将需要入库的要素类与目标数据库中的要素类进行比较，如果几何定义和字段属性都相同，就可以进行数据的增量追加了。

def checkAttrSchema(targetLandUseFeatureClass,landUseFeatureClass):
	#########################第三步：要素属性结构检查######################
	#得到总体描述
	out_compare_file="D:/developdemo/dev2018/data/schemaresult.txt"
	compare_result = arcpy.FeatureCompare_management(targetLandUseFeatureClass, landUseFeatureClass, "OBJECTID", "SCHEMA_ONLY", "", ".000000008983 Unknown", ".001", ".001","", "", "CONTINUE_COMPARE", out_compare_file)
	#result.getOutput(1) 获取此工具的状态未检测到差异时将显示 'true' 值；检测到差异时将显示 'false' 值
	arcpy.AddMessage(compare_result.getOutput(1))
	arcpy.AddMessage(arcpy.GetMessages())

  FeatureCompare_management方法处理生成的结果入下图所示：

三、要素拓扑检查

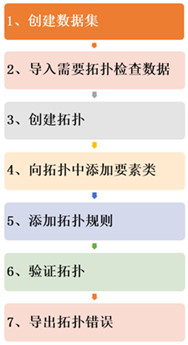

  进行拓扑检查的流程如下：

def checkDataTopology(landUseFeatureClass,buildingFeatureClass,topoGdbPath):
	#########################第四步：拓扑检查######################
	#创建拓扑检查的数据集 "GCS_China_Geodetic_Coordinate_System_2000"
	nowTimeStr=datetime.datetime.now().strftime('%Y-%m-%d %H:%M:%S').replace("-","").replace(":","").replace(" ","")
	outSpRef = arcpy.SpatialReference(4490)
	featureDatasetName="landUse"+nowTimeStr
	topologyFeatureDataset = topoGdbPath +"/"+featureDatasetName
	topologyName = "landuse_Topology"+nowTimeStr
	arcpy.CreateFeatureDataset_management(topoGdbPath, featureDatasetName, outSpRef)
	#拓扑路径
	in_topology = topologyFeatureDataset+"/"+topologyName
	#原始待检查土地利用数据
	#获取文件名称  desc.name=desc.file=desc.baseName desc.extension desc.path
	landUseDesc = arcpy.Describe(landUseFeatureClass)
	landUseFileNameNoExt = landUseDesc.baseName
	buildingDesc = arcpy.Describe(buildingFeatureClass)
	buildingFileNameNoExt = buildingDesc.baseName
	#数据集中需要导入进行拓扑检查的数据
	landUseTopoFeature = topologyFeatureDataset +"/"+landUseFileNameNoExt
	#根据土地利用类型抽取水田
	expression = "CLASS='水田'"
	out_Layer = "selectlayer"
	arcpy.MakeFeatureLayer_management(landUseFeatureClass, out_Layer, expression, "", "")
	if int(arcpy.GetCount_management(out_Layer).getOutput(0)) > 0:
		arcpy.CopyFeatures_management(out_Layer, landUseTopoFeature)

	buildingTopoFeature = topologyFeatureDataset +"/"+buildingFileNameNoExt
	arcpy.CopyFeatures_management(buildingFeatureClass, buildingTopoFeature)

	#创建拓扑规则
	arcpy.CreateTopology_management(topologyFeatureDataset,topologyName,"")
	#添加拓扑规则适用的空间数据
	arcpy.AddFeatureClassToTopology_management(in_topology, landUseTopoFeature, 1, 1)
	arcpy.AddFeatureClassToTopology_management(in_topology, buildingTopoFeature, 1, 1)
	#针对土地利用数据进行单项检查
	#arcpy.AddRuleToTopology_management(in_topology,"Must Not Have Gaps (Area)",landUseTopoFeature,"","#","")
	arcpy.AddRuleToTopology_management(in_topology,"Must Not Overlap (Area)",landUseTopoFeature,"","#","")

	#针对建设用地数据进行压盖检查
	arcpy.AddRuleToTopology_management(in_topology,"Must Not Overlap With (Area-Area)",landUseTopoFeature,"",buildingTopoFeature,"")

	#针对企业级地理数据库，拓扑分析的要素集不能注册版本
	arcpy.ValidateTopology_management(in_topology,"Full_Extent")
	#将有拓扑错误的数据导出
	arcpy.ExportTopologyErrors_management(in_topology, topologyFeatureDataset, "TopologyError")

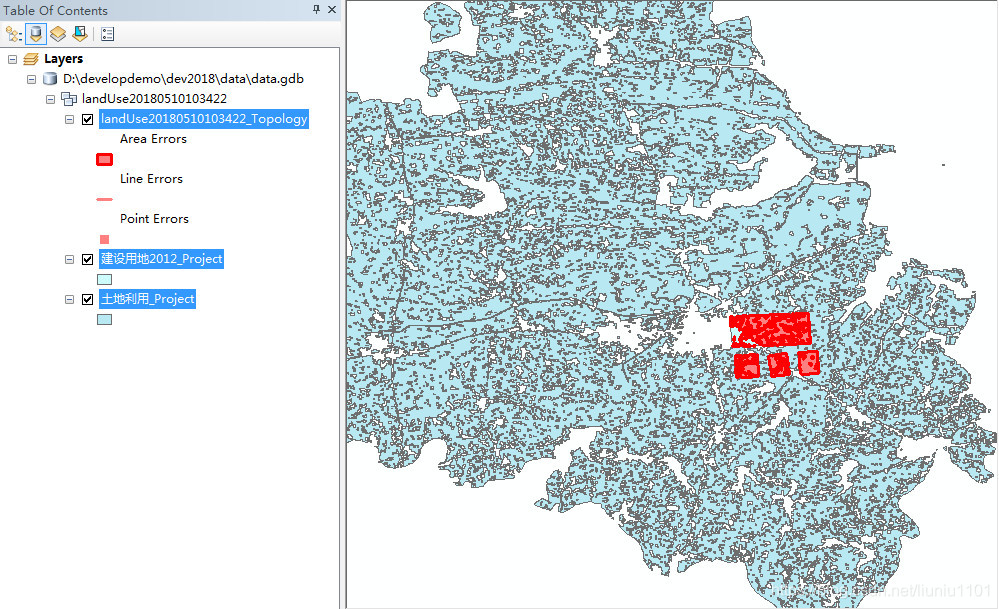

  拓扑检查错误导出会按照数据集中的要素类型生成对应的错误要素。

四、数据入库和属性更新

  采用Append的方法将质检通过的数据追加到数据库中，然后更新这部分数据的相关属性。

def data2TargetGDB(targetLandUseFeatureClass,landUseFeatureClass):
	#########################第五步：入库更新######################
	arcpy.Append_management(landUseFeatureClass, targetLandUseFeatureClass, "NO_TEST", '', "")
	queryfilter = "timeVersion=''"
	fields = ['timeVersion']
	with arcpy.da.UpdateCursor(targetLandUseFeatureClass, fields,queryfilter) as cursor:
		for row in cursor:
			row[0] = datetime.datetime.now().strftime('%Y-%m-%d %H:%M:%S')
			cursor.updateRow(row)

	arcpy.AddMessage("土地利用数据入库完成!")
