Android Input系统2 输入系统启动

一　概述

上一篇文章介绍了输入系统的大体运作流程，这篇文章详细介绍 Input 系统的启动。

Input 模块的主要组成：

• Native 层的 InputReader 负责从 EventHub 取出事件并处理，再交给 InputDispatcher
• Native 层的 InputDispatcher 接收来自 InputReader 传递过来的输入事件，并记录 WMS 的窗口信息，用于派发事件到合适的窗口
• Java 层的 InputManagerService 跟 WMS 交互，WMS 记录所有窗口信息，并同步更新到 IMS，为 InputDispatcher 正确派发事件到 ViewRootImpl 提供保障

Input 相关的动态库：

libinputflinger.so：frameworks/native/services/inputflinger/
libinputservice.so：frameworks/base/libs/input/
libinput.so： frameworks/native/libs/input/

涉及代码如下：

frameworks/native/services/inputflinger/
  - InputDispatcher.cpp
  - InputReader.cpp
  - InputManager.cpp
  - EventHub.cpp
  - InputListener.cpp

frameworks/native/libs/input/
  - InputTransport.cpp
  - Input.cpp
  - InputDevice.cpp
  - Keyboard.cpp
  - KeyCharacterMap.cpp
  - IInputFlinger.cpp

frameworks/base/services/core/
  - java/com/android/server/input/InputManagerService.java
  - jni/com_android_server_input_InputManagerService.cpp

1.1 整体框架类图

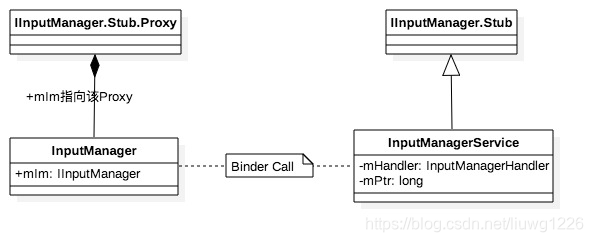

InputManagerService 作为 system_server 中的重要服务，继承于 IInputManager.Stub， 作为 Binder 服务端，那么 Client 位于 InputManager 的内部通过 IInputManager.Stub.asInterface() 获取 Binder 代理端，C/S 两端通信的协议是由 IInputManager.aidl 来定义的。

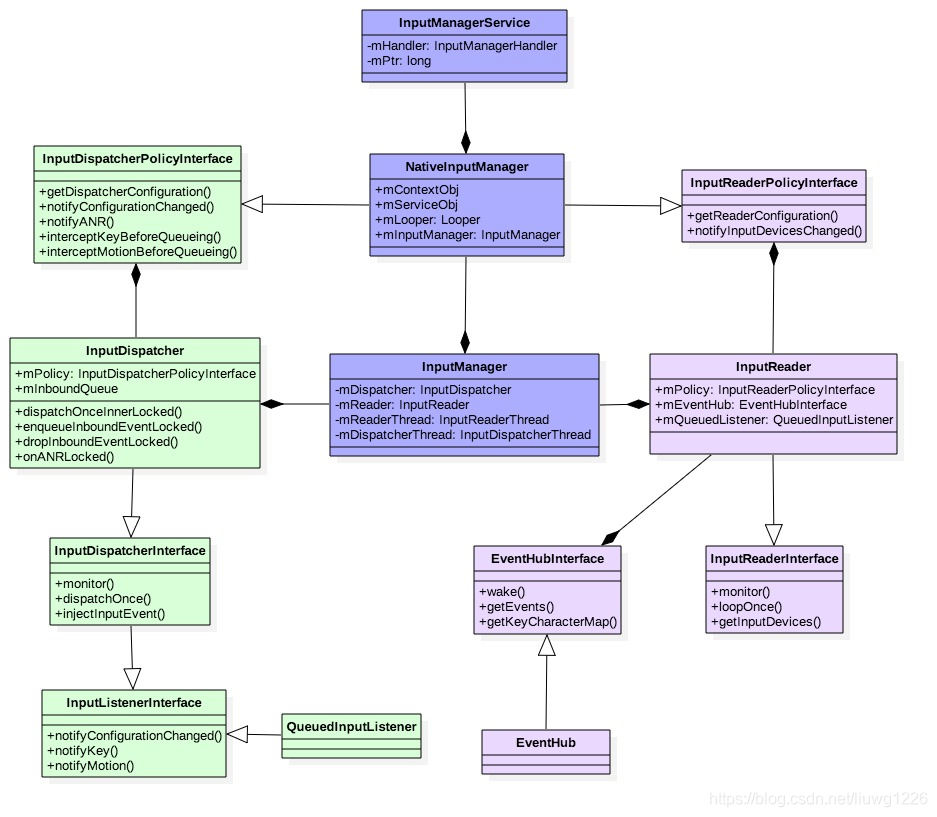

Input 模块所涉及的重要类的关系如下：

• InputManagerService 位于 Java 层的 InputManagerService.java 文件，其成员 mPtr 指向 Native 层的 NativeInputManager 对象
• NativeInputManager 位于 Native 层的 com_android_server_input_InputManagerService.cpp 文件，其成员 mServiceObj 指向 Java 层的 IMS 对象；其成员 mLooper 是指 “android.display” 线程的 Looper
• InputManager 位于 libinputflinger 中的 InputManager.cpp 文件
  InputDispatcher 和 InputReader 的成员变量 mPolicy 都是指 NativeInputManager 对象
  InputReader 的成员 mQueuedListener，数据类型为 QueuedInputListener；通过其内部成员变量 mInnerListener 指向 InputDispatcher 对象；这便是 InputReader 跟 InputDispatcher 交互的中间枢纽。

1.2 启动调用栈

IMS 服务是伴随着 system_server 进程的启动而启动的，整个调用过程如下：

InputManagerService(初始化)
    nativeInit
        NativeInputManager
            InputManager
                InputDispatcher
                    Looper
                InputReader
                    EventHub
                    QueuedInputListener
                InputReaderThread
                InputDispatcherThread
IMS.start(启动)
    nativeStart
        InputManager.start
            InputReaderThread->run
            InputDispatcherThread->run

整个过程首先创建如下对象：NativeInputManager，EventHub，InputManager， InputDispatcher，InputReader，InputReaderThread，InputDispatcherThread。 接着便是启动两个工作线程 InputReaderThread 和 InputDispatcherThread。

二　启动过程

private void startOtherServices() {

        ......
        InputManagerService inputManager = null;
        //初始化IMS对象
        inputManager = new InputManagerService(context);
        //把inputManager的引用放到WMS中，建立联系
        wm = WindowManagerService.main(context, inputManager,
                    mFactoryTestMode != FactoryTest.FACTORY_TEST_LOW_LEVEL,
                    !mFirstBoot, mOnlyCore, new PhoneWindowManager());
        ServiceManager.addService(Context.WINDOW_SERVICE, wm);
        ServiceManager.addService(Context.INPUT_SERVICE, inputManager);
        //设置回调，将ＷMS中的InputManagerCallback设置到inputManager中
        //这里说明了最终如何回调到PhoneWindowManager
        inputManager.setWindowManagerCallbacks(wm.getInputManagerCallback());
        inputManager.start();
        ......
}

2.1 InputManagerService

public InputManagerService(Context context) {

   this.mContext = context;
   // 创建了InputManagerHandler，其Looper是DisplayThead的Looper
   // 运行在线程"android.display"
   this.mHandler = new InputManagerHandler(DisplayThread.get().getLooper());
   ......
   //初始化native对象
   mPtr = nativeInit(this, mContext, mHandler.getLooper().getQueue());
   LocalServices.addService(InputManagerInternal.class, new LocalService());
}

2.2 nativeInit

static jlong nativeInit(JNIEnv* env, jclass /* clazz */,
jobject serviceObj, jobject contextObj, jobject messageQueueObj) {

    //获取native消息队列
    sp<MessageQueue> messageQueue = android_os_MessageQueue_getMessageQueue(
            env, messageQueueObj);
    ......
    //创建Native的InputManager
    NativeInputManager* im = new NativeInputManager(contextObj, serviceObj,
            messageQueue->getLooper());
    im->incStrong(0);
    //返回Native对象的指针给IMS，IMS后续会用到。IMS保存在mPtr
    return reinterpret_cast<jlong>(im);
}

2.3 NativeInputManager

NativeInputManager::NativeInputManager(jobject contextObj,
        jobject serviceObj, const sp<Looper>& looper) :
        mLooper(looper), mInteractive(true) {

    JNIEnv* env = jniEnv();
    mServiceObj = env->NewGlobalRef(serviceObj);//上层IMS对象
    ......
    // 创建InputManager对象
    mInputManager = new InputManager(this, this);
    defaultServiceManager()->addService(String16("inputflinger"),
            mInputManager, false);
}

此处的 mLooper 是指 “android.display” 线程的 Looper。

2.4 InputManager

sp<InputReaderInterface> mReader
