2.4G低功耗无线收发SOC芯片-SI24R03

     随着物联网产业对集成度的需求越来越高， 也在不断地完善公司产品生态。
      “射频+MCU”产品组合--无线SOC芯片（MCU+），简化了系统设计。只需要少量的外围器件，用户即可实现产品的开发，有效减少了PCB板的占用面积和整体产品尺寸，降低BOM成本，对于成本敏感型的应用做更好的产业迭代和升级。
      射频领域的用户可以更快地将产品投入市场，缩短整个研发周期，提升了垂直细分领域的整体竞争力

 Si24R03 这款 SOC 芯片确实展现了高度集成和低功耗的特性，同时其丰富的外设和内核性能也为其增添了不少亮点。以下是对这款芯片的一些详细分析：

1. **高度集成与低功耗**：Si24R03 将多种功能集成到一个芯片上，使得设计更为紧凑，同时减少了外部元件的数量，从而降低了功耗。这种设计对于需要长时间运行且对能耗有严格要求的设备来说尤为重要。

2. **宽电压工作范围**：该芯片能够在较宽的电压范围内稳定工作，这增加了其在不同应用场景下的适应性，无论是高电压还是低电压环境，都能保持稳定的性能。

3. **多种外设集成**：Si24R03 集成了多种外设，如 ADC、LVD、UART、SPI、I2C、TIMER、WUP、IWDG、RTC 和无线收发器等。这些外设可以满足各种应用需求，如数据采集、通信、定时和实时时钟等。

4. **RISC-V RV32IMAC 内核**：采用 RISC-V 架构的 RV32IMAC 内核为芯片提供了强大的处理能力。RISC-V 是一种开源的指令集架构，具有简洁、模块化和可扩展性等优点。RV32IMAC 是其中的一种配置，它支持整数和乘法/除法操作，并且具有较高的 CoreMark/MHz 性能，这保证了芯片在处理复杂任务时的效率。

5. **配套的调试开发软件和函数库**：Si24R03 提供了完整的调试开发软件和丰富的函数库，这大大降低了开发难度和缩短了开发周期。开发者可以利用这些工具和库快速地进行芯片配置、外设初始化和功能开发，从而加快产品的上市时间。

   总的来说，Si24R03 是一款功能强大、性能稳定且易于开发的 SOC 芯片。它在低功耗、宽电压工作范围、外设集成和内核性能等方面都有出色的表现，适用于各种需要高度集成和低功耗的应用场景。

SI24R03与nRF24LE1性能对比图如下：

型号 13632658391	MCU型号	Flash	SRAM	NVM	GPIO	ADC
SI24R03	RISC-V	27.5kB	4kB	4.5kB	13	13/14/15/16bit
nRF24LE1-F16Q32	80C51	16kB	1kB	1kB	14个	6~12 bit
型号	SPI	UART	I2C	Timer	封装	2.4G协议
SI24R03	1	2	1	4	QFN32 5*5	完全兼容nRF24L01
nRF24LE1-F16Q32	1	1	1	4	QFN32 5*5	完全兼容nRF24L01

芯片的具体详细参数，请联系我

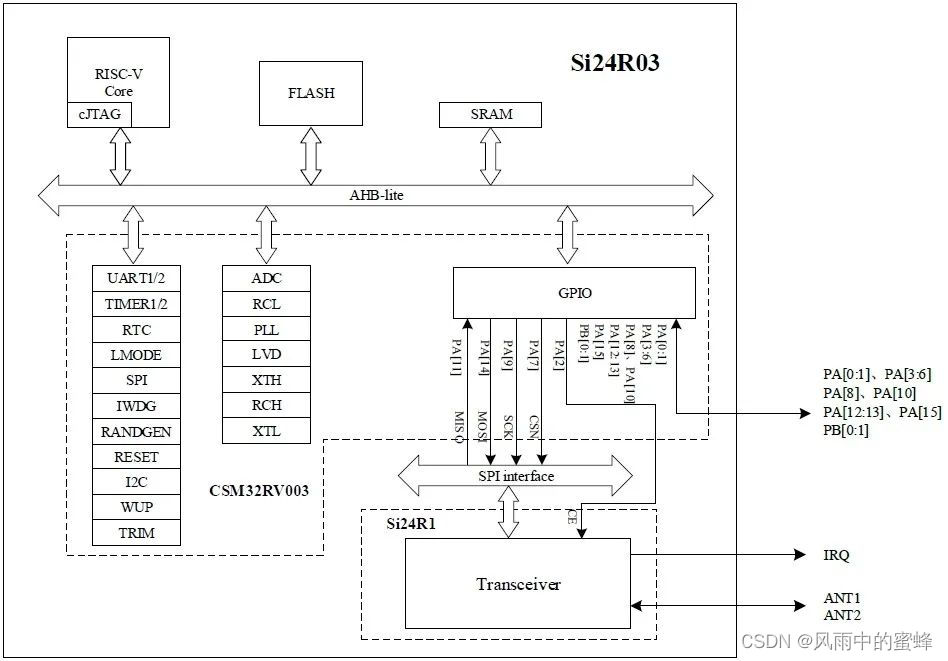

01,SI24R03 芯片框图

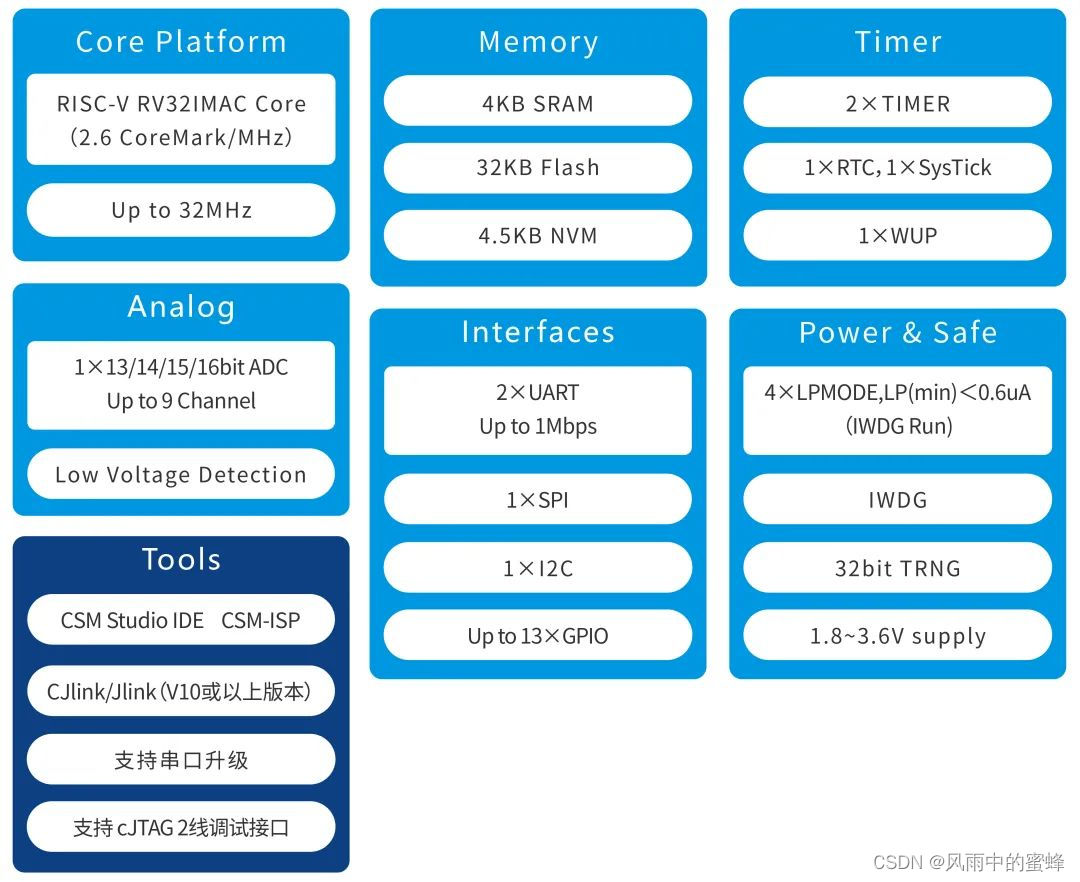

02，MCU模块特性

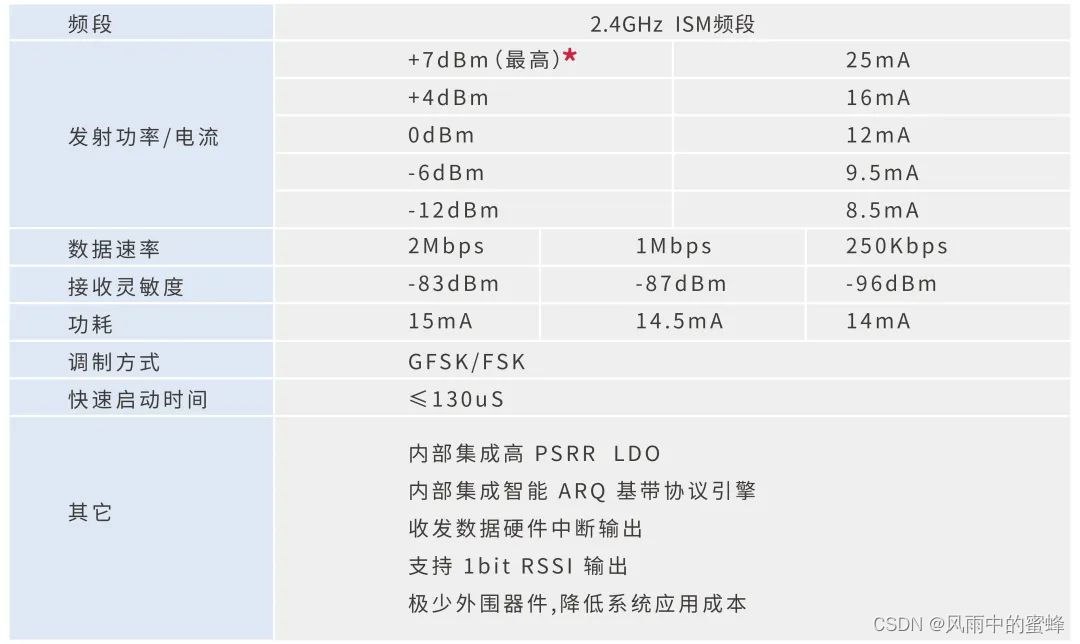

03，无线收发器特性，

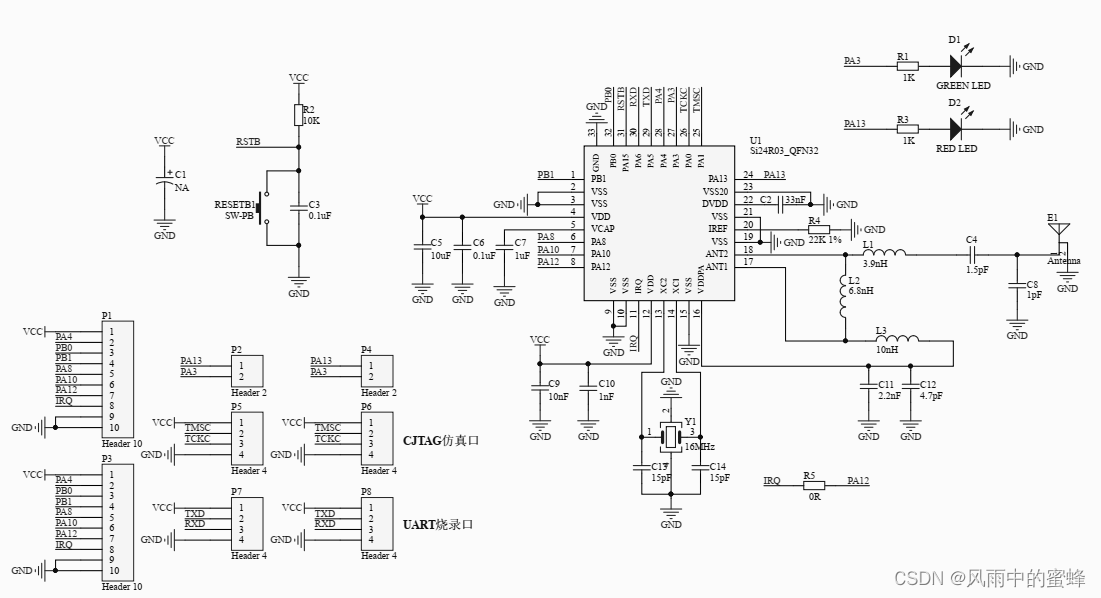

04，典型应用原理图

芯片的应用场景：

1. 计算机外围设备；
2. 2.4G私有透传领域；
3. 遥控玩具等等；
