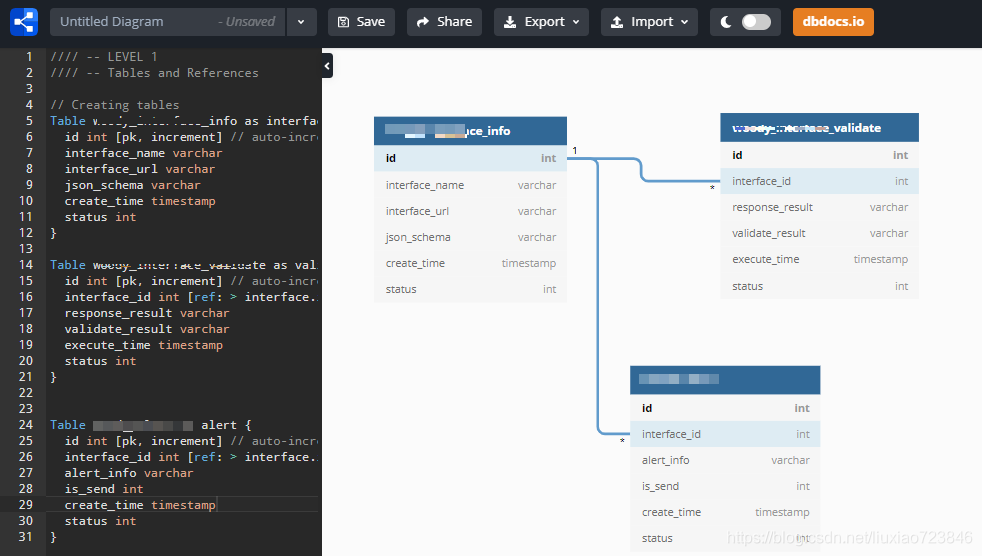

在线数据库关系图设计工具 dbdiagram.io

dbdiagram.io是holistics.io这款商业产品的社区版。是一款在线关系型数据库ER图设计系统，特点：

• 使用DSL语言，可以简单快速地创建数据库关系图；
• Online ：不需要安装软件，方便快捷，而且支持拖动和调节，使用Google/github账号登录，可以在线保存设计好的图
• Import/Export : 支持导出DDL SQL和PDF，支持导入外部数据
• Share : 可以生成一个分享链接，方便团队成员协作

语法：

1、创建表：

Table users {
  id integer [pk]
  username varchar [not null, unique]
  full_name type [not null]
  .....
}

支持取别名：

Table longtablename as t_alias {
  .....
}

 2、外键支持如下：

< : One-to-many
> : Many-to-one
- : One-to-one

三种定义外建方法：

Ref name-optional {
  table1.field1 < table2.field2
}

Ref name-optional: t1.f1 < t2.f2

Table posts {
  id integer [pk, ref: < comments.post_id]
  user_id integer [ref: > users.id]
}
