标准串口定义-9转25的串口线接法图

9转25的串口线接法图

这个串口线把一个25 针的串行口接到9 针的串行口上，PC 一端为9针的母插头：

连接到串行设备为25 针的公插头：

25针转9针串口线信号定义

	9-Pin	25-Pin
Carrier Detect	1	8
Receive Data	2	3
Transmit Data	3	2
Data Terminal Ready	4	20
System Ground	5	7
Data Set Ready	6	6
Request to Send	7	4
Clear to Send	8	5
Ring Indicator	9	22

串口引脚定义

pc电脑串行口的典型是RS-232C及其兼容接口，串口引脚有9针和25针两类。而一般的个人电脑中使用的都是9针的接口，25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。我们只介绍常用9针的rs232c串口引脚的接口定义。

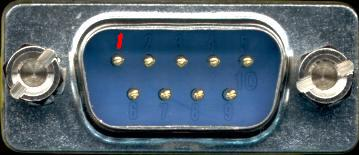

《串口引脚图》
9针串行口的针脚功能：

针脚 功能 针脚 功能

1 载波检测(DCD)
2 接受数据(RXD)
3 发出数据(TXD)
4 数据终端准备好(DTR)
5 信号地线(SG)
6 数据准备好(DSR)
7 请求发送(RTS)
8 清除发送(CTS)
9 振铃指示(RI)

PC/XT 机上的串行口是 25 针公插座，引脚定义为：

Pin	Name	Dir	Description
1	SHIELD	–	Shield Ground
2	TXD		Transmit Data
3	RXD		Receive Data
4	RTS		Request to Send
5	CTS		Clear to Send
6	DSR		Data Set Ready
7	GND	–	System Ground
8	CD		Carrier Detect
9	n/c	–
10	n/c	–
11	n/c	–
12	n/c	–
13	n/c	–
14	n/c	–
15	n/c	–
16	n/c	–
17	n/c	–
18	n/c	–
19	n/c	–
20	DTR		Data Terminal Ready
21	n/c	–
22	RI		Ring Indicator
23	n/c	–
24	n/c	–
25	n/c	–
