如果家里的电器能用遥控器开关就好了,冬天在被窝里和夏天在蚊帐内就不需要为开关灯烦恼了,看完电视睡觉时遥控器把家里电器都关掉真心很刺激,半夜起床也不用去摸黑找开关了……
言归正传~
先看看我自己搭的电路:

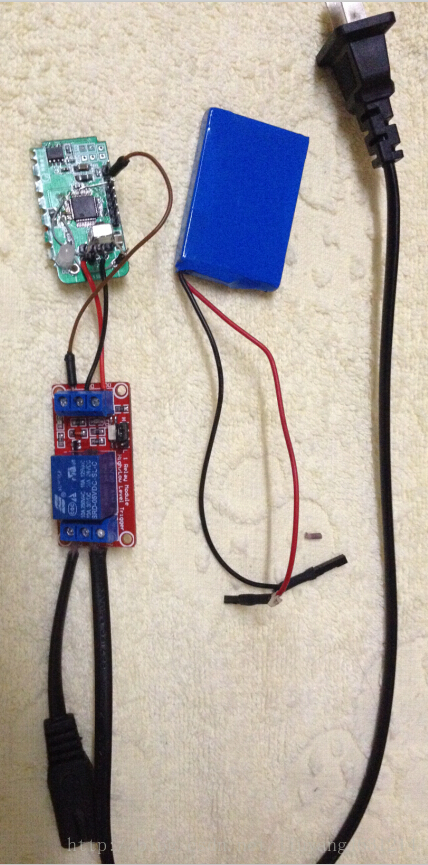

台灯的插座线1根、单片机板子、锂电池(供电用,最后可以不要)、继电器。
开始进行工作:

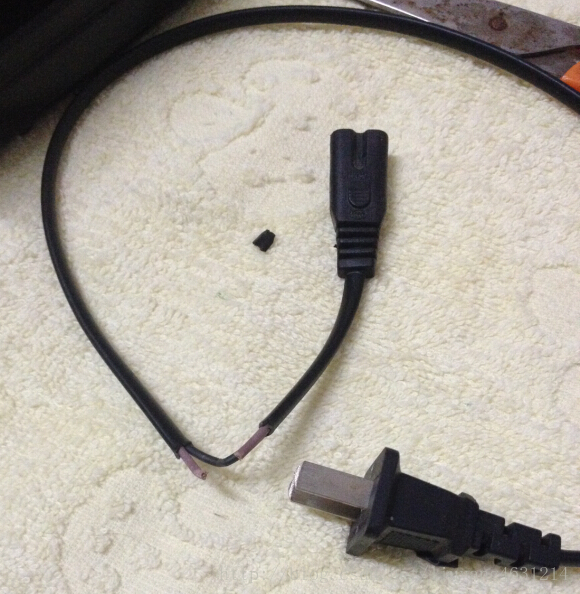

剪短电线的火线(一般黑线是零线)

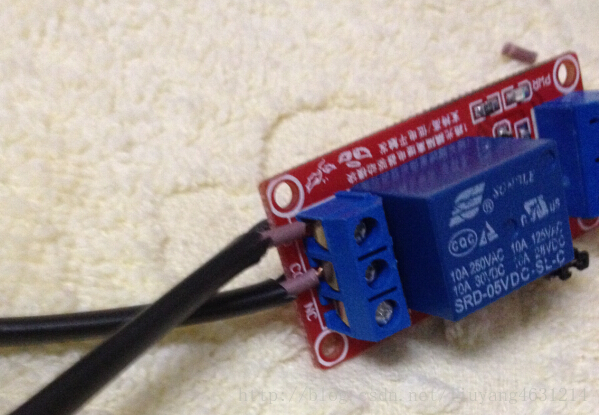

把剪短的线一头连入继电器的公共端(COM)一头连入常开接口(NO)

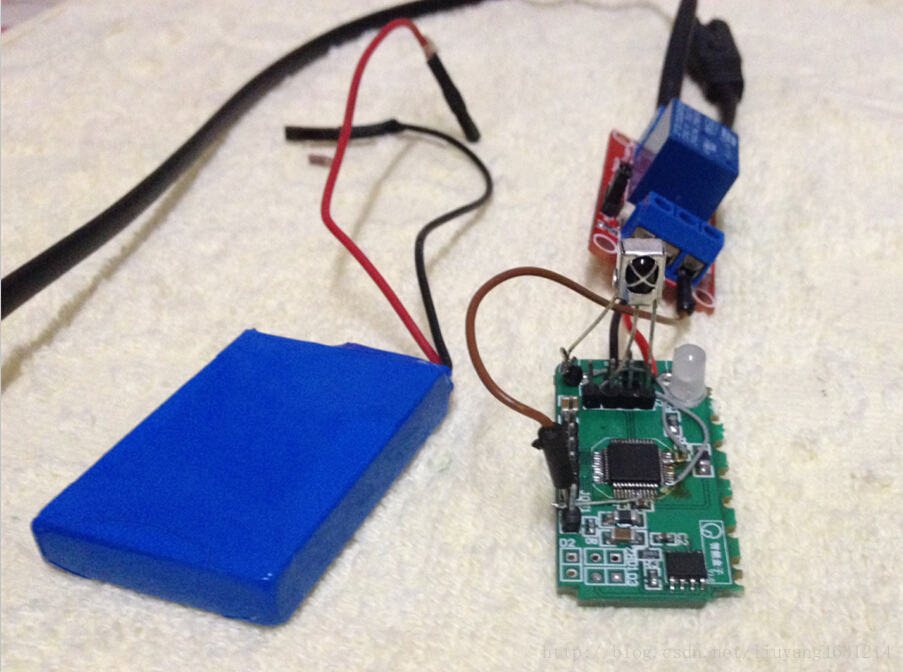

连接完成后的电路如下:
供电开始工作
先进行红外码学习,然后就可以控制了。

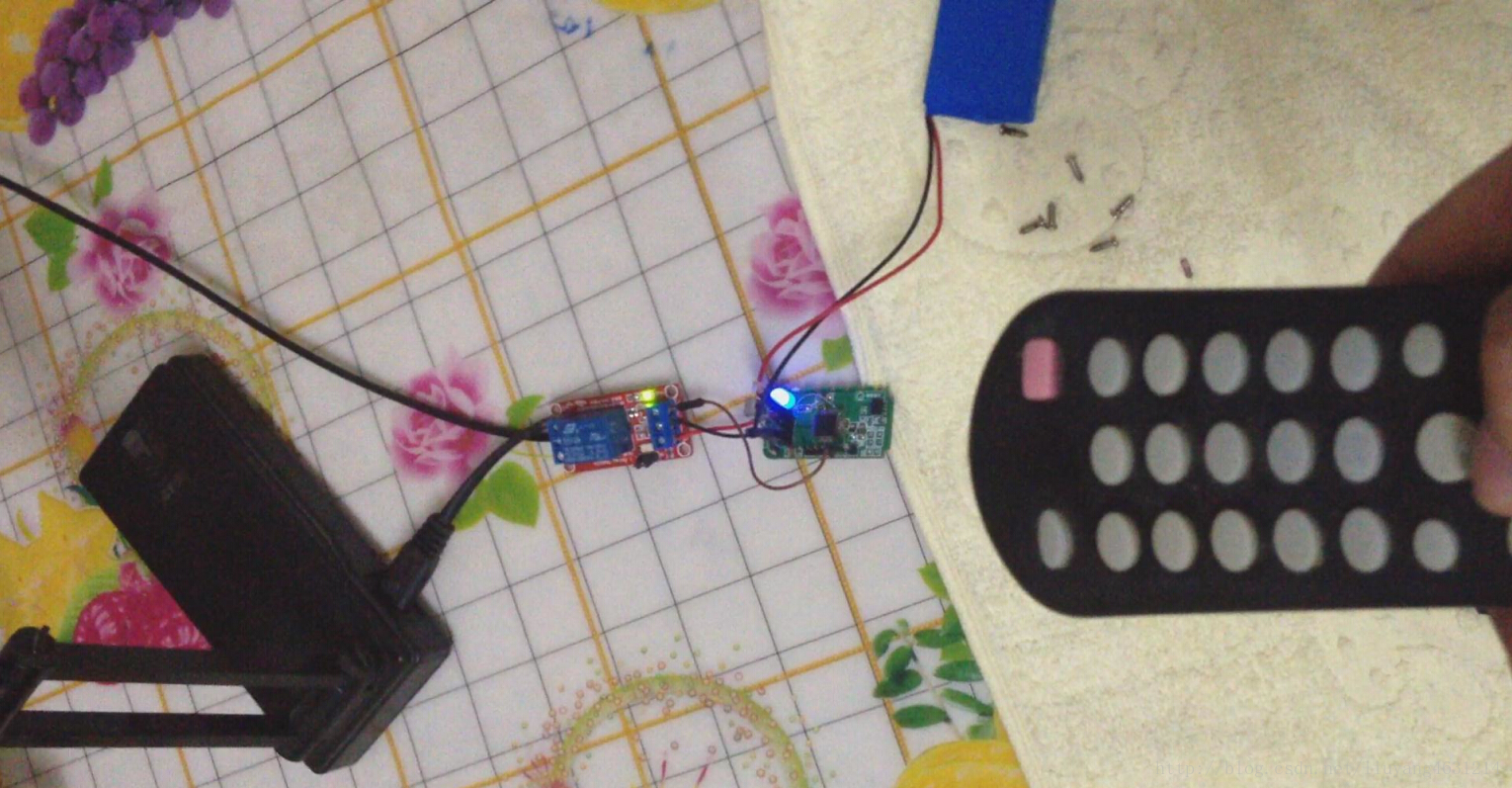

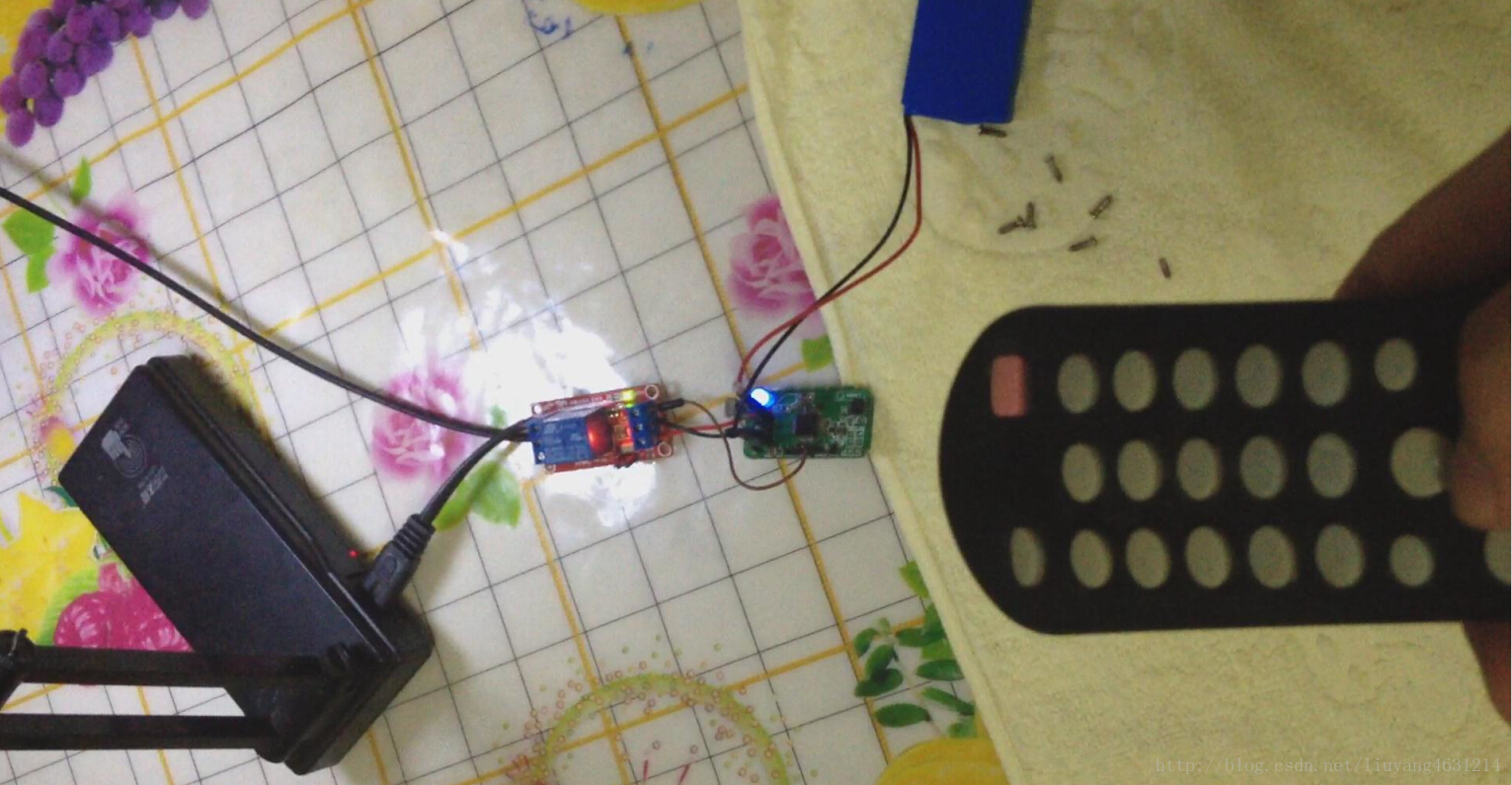

效果如下:
技术总结:
硬件没啥好说的,就是小心小心再小心,毕竟是220V搞不好会出人命的,最好旁边有个人看着你懂得。
软件上因为是红外线接收,所以要选一个红外线解调的芯片,我觉得那个VS1838b红外线接收头就不错,于是就用了哈哈。

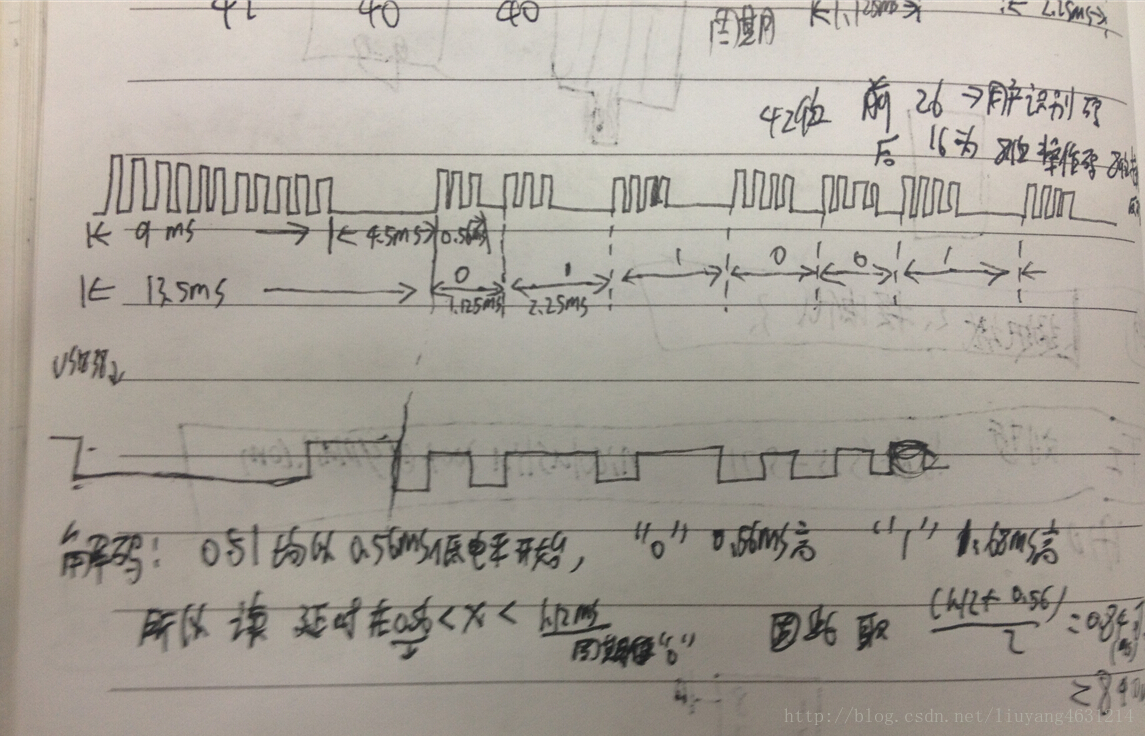

看看红外的笔记,字迹好丑,这是后话。
可以看出红外码是由9+4.5MS的引导码和1.125ms与2.25ms的‘0’、‘1’构成,那么我们要做的是接收并处理,然后把数据保存到MCU的flasg中这是第一步,第二步就是不停的接收只要有红外信号,和FLASH内部的红外数据比较,误差率80%以上的算配对上然后通过PWM控制继电器就OK了。
