该方案针对开发过程中的常见痛点提出了解决办法。通过USBHub扩展接口解决设备连接问题，采用电平转换电路处理不同电平设备的兼容性，为大电流设备提供独立供电端口并配备保险丝，同时利用多串口芯片实现接口的灵活切换，减少插拔操作。
设计痛点：
1、开发过程中需要调试I2C、SPI、UART还有STLINK，电脑需要插很多调试设备。
2、电平问题，设备可能的电平为1.8V、3.3V、5v或者5v以下的，或者出现供电和IO电平不一致问题、烧录器电平跟踪问题。
3、设备需要大电流供电，但是STLINK及USB提供不了，但是又需要Debug.
4、多接口同时调试、能够来回发送。不需要插拔USB。
方案构思：
1. USB占用问题：考虑以Hub形式拓展4Port，其中单独部分可以接STLINK或者JLink。
2、电平问题可以用电平转换电路，然后对电压跟踪进行切换。
3、大电流需要提供外置电流，并且考虑电压跟踪问题，单独使用一个大电流端子，带上保险丝。
4、尽可能的提供最多的接口，并且切换开关方便，就算出现问题，不需要插拔，可以使用开关，并且使用多串口芯片。
芯片选型：
1、SL2.1A USBHUB常用、便宜方便，单芯解决方案
2、CH341A 提供SPI 和 I2C 外加一路串口、可拓展并口
3、CH342F 提供两路Uart，一路为精简接口，一路为全接口，可拓展RS485 RS232
4、TXS0104EPWR 电平转换，效率高，东西好。
版图：

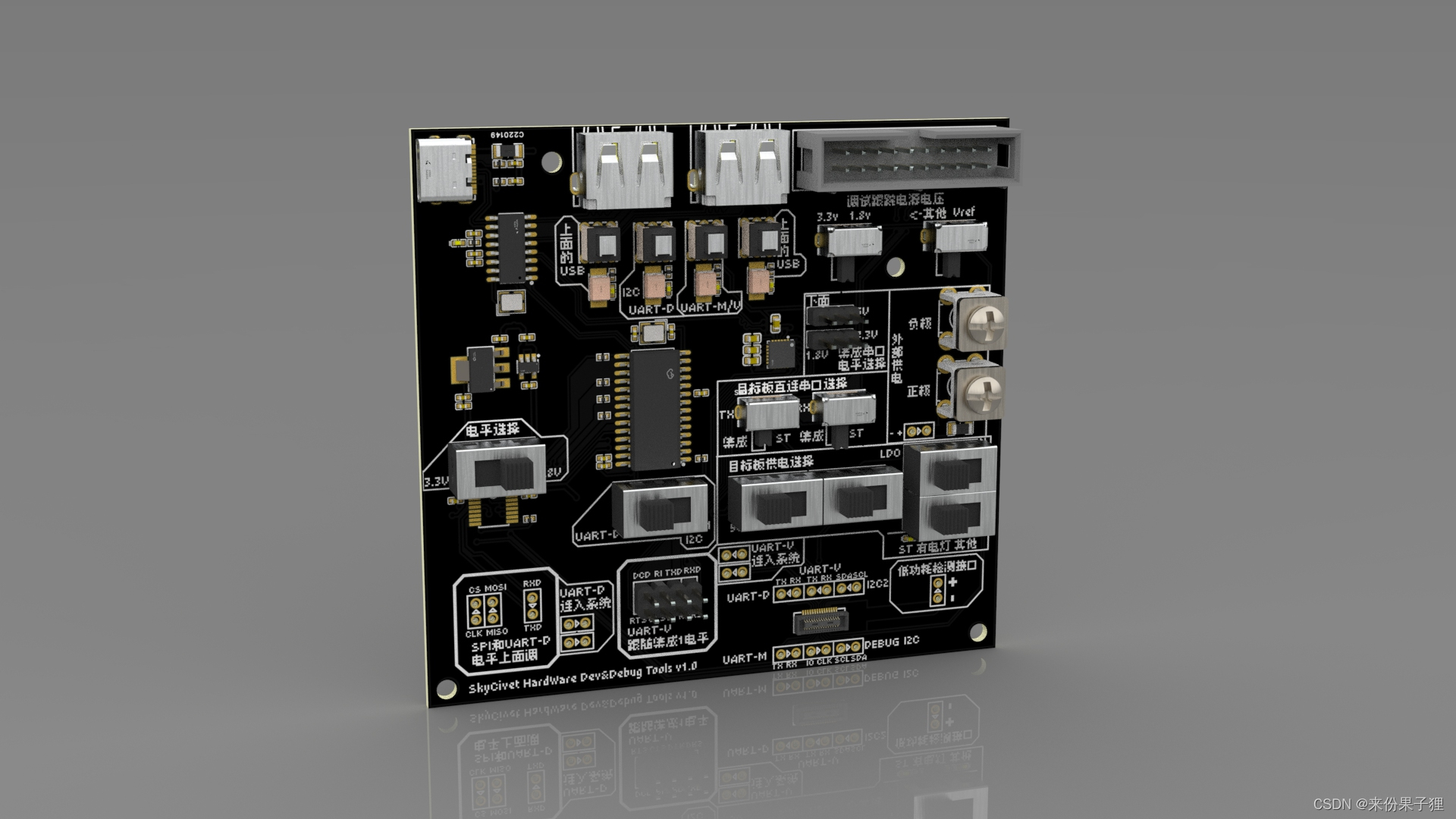

渲染图：

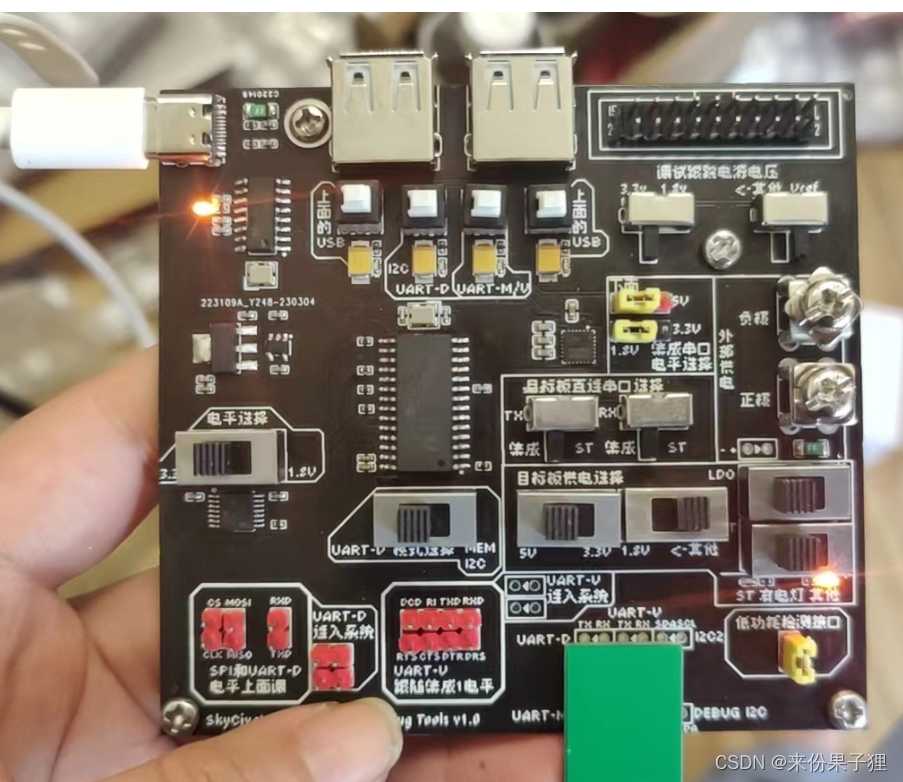

实物图:
