常用GUI整理介绍

图形用户界面（Graphical User Interface，简称 GUI，又称图形用户接口）是指采用图形方式显示的计算机操作用户界面。

图形用户界面是一种人与计算机通信的界面显示格式，允许用户使用鼠标等输入设备操纵屏幕上的图标或菜单选项，以选择命令、调用文件、启动程序或执行其它一些日常任务。与通过键盘输入文本或字符命令来完成例行任务的字符界面相比，图形用户界面有许多优点。图形用户界面由窗口、下拉菜单、对话框及其相应的控制机制构成，在各种新式应用程序中都是标准化的，即相同的操作总是以同样的方式来完成，在图形用户界面，用户看到和操作的都是图形对象，应用的是计算机图形学的技术。

1 emWin

EmWin官网网址：

https://www.segger.com/products/user-interface/emwin/

1.1 emWin简介

emWin是由德国SEGGER公司开发，可为图形LCD设计提供高级支持，极大简化了LCD设计。为恩智浦ARM微控制器用户免费提供的emWin图形库。在国内做嵌入式系统的大部分都使用emwins

其简单来说是图形库，做电子硬件开发，常常要为设计一个良好的UI伤透脑筋，写很多的代码也不尽人意，还要不断调试，emwin正是解决这种用户界面需求的图形库，只要在你的设计中嵌入这种图形库，就能很方便使用里面的模块化设计，既能提高设计界面图形质量，还大大的减少开发时间。
emWin支持在任何嵌入式系统上创建高效、高质量的图形用户界面，emWin支持资源受限的微控制器的系统，运行令人惊叹的交互界面。emWin与单任务和多任务环境兼容，可以使用专有的操作系统，也可以与任何商业RTOS兼容。它以C语言源代码提供，使其成为嵌入式市场的专业、通用GUI，可用于多种不同的场景。

1.2 emWin特点

1. 创建惊人的图形与功能强大，易于使用的API
2. 适用于任何显示器和微控制器
3. 适用于任何ANSI C/C++开发环境
4. 体验可靠的图形解决方案
5. 嵌入式图形用户界面解决方案

1.3 知识拓展

emWin和STemWin、μCGUI的关系：

简单的说：STemWin和μCGUI都是由emWin发展而来。



STemWin由SEGGER公司授权给ST（意法半导体），使用ST芯片的用户可以免费使用STemWin。同时，还针对ST的微控制器做了专门的优化，比如在使用STM32F4带FPU的芯片时，STemWin在需要浮点处理的地方专门做了优化。

说起μCGUI，相信大家都知道μCOS，都属于Micrium公司。μCGUI是SEGGER公司授权给Micrium公司，并为其定制的一套图形软件库。

总而言之，uC/GUI 和 STemWin 都是 Segger 公司的 emWin 产品。

2 TouchGFX

官网地址：

https://www.touchgfx.com.cn/i.php
ST站内地址：

https://www.st.com/content/st_com/en/stm32-graphic-user-interface.html

2.1 TouchGFX简介

TouchGFX属于Draupner Graphics公司的GUI产品，在去年（2018年7月），TouchGFX被ST收购，在STM32上可以免费使用TouchGFX。TouchGFX升级至V4.10，扩展STM32生态系统，并集成在STM32CubeMX中。

3 MiniGUI

官网网址：http://www.minigui.com

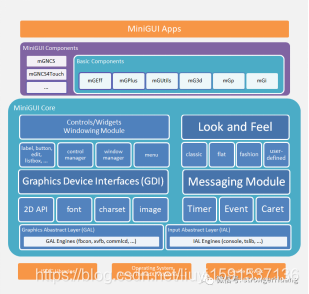

                                                         图 3.1 MiniGUI功能图

MiniGUI是一款国产GUI，一款面向嵌入式系统的高级窗口系统和图形用户界面（GUI）支持系统，由魏永明先生于1998年底开始开发。2002 年，魏永明先生创建北京飞漫软件技术有限公司，为MiniGUI 提供商业技术支持，同时也继续提供开源版本，飞漫软件是中国地区为开源社区贡献代码最多的软件企业。

MiniGUI技术优势和其它针对嵌入式产品的图形系统相比，MiniGUI 在对系统的需求上具有如下几大优势：

1. 可伸缩性强
2. 轻型、占用资源少
3. 高性能、高可靠性
4. 可配置性好

2019年9月19日，北京飞漫软件技术有限公司宣布：将在 MiniGUI 4.0.2 版本中支持国产物联网操作系统 RT-Thread！

4 Qt

官网网址： https://www.qt.io

4.1 QT简介

想必学习嵌入式开发的，都应该知道Qt，Qt是一个1991年由Qt Company开发的跨平台C++图形用户界面应用程序开发框架。
2008年，Qt Company科技被诺基亚公司收购，Qt也因此成为诺基亚旗下的编程语言工具。2012年，Qt被Digia收购。2014年4月，跨平台集成开发环境Qt Creator 3.1.0正式发布，实现了对于iOS的完全支持，新增WinRT、Beautifier等插件。
2019年8月21日， Qt公司推出了Qt for MCUs，使客户能在经济高效的微控制器（MCU）上创建流畅的用户界面。

Qt for MCUs的主要优势：

（1）可复用您在微控制器上的现有技能；

（2）通过跨设备（从高端到大众设备）的技术一致性，来降低维护成本；

（3）在不影响图形性能的前提下，向微控制器演进以降低硬件成本；

（4）将传统解决方案升级到现代的跨平台图形工具包；

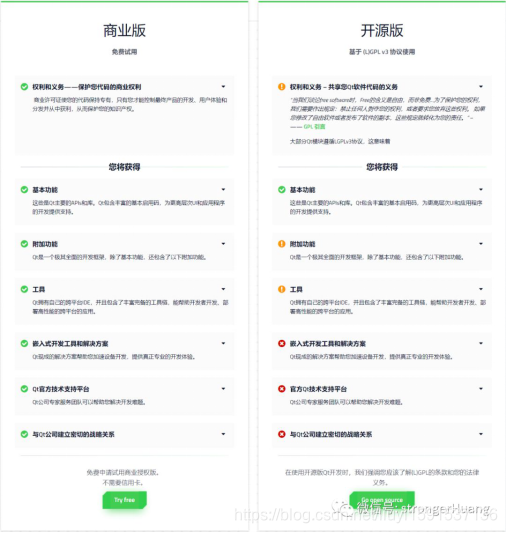

Qt商业和开源版差异如图4.1.1所示。



图4.1.1 Qt商业和开源版差异

Qt for MCUs参考网址：

https://resources.qt.io/cn/the-qt-company-introduces-qt-for-mcus

5 LittlevGL

官网：https://littlevgl.com/

文档：https://docs.littlevgl.com/en/html/index.html

GitHub：https://github.com/littlevgl/lvgl

5.1 LittlevGL简介

LittlevGL 项目作者是来自匈牙利首都布达佩斯的 Gábor Kiss-Vámosi 。Kiss 在2009年开始写 LittlevGL，2016年将其重写并发布在 GitHub 上。

5.2 LittlevGL特点

（1）LittlevGL是一个免费的开源图形库，提供了创建嵌入式GUI所需的一切，具有易于使用的图形元素、漂亮的视觉效果和低内存占用。

（2）LittlevGL 以 C 语言编写，支持 OS，内存占用低（16K RAM，64K Flash）；

（3）LittlevGL 自带了丰富的控件：窗口、按键、标签、列表、图表等，还可以自定义控件；

支持很多特效：透明、阴影、自动显示隐藏滚动条、界面切换动画、图标打开关闭动画、平滑的拖拽控件、分层显示、反锯齿、仅耗少量内存的字体等等。

6 AWTK

官网网址：https://www.zlg.cn/news/news/news_detail/id/52.html

6.1 AWTK简介

AWTK全称Toolkit AnyWhere，是ZLG开发的开源GUI引擎，旨在为嵌入式系统、WEB、各种小程序、手机和PC打造的通用GUI引擎，为用户提供一个功能强大、高效可靠、简单易用、可轻松做出炫酷效果的GUI引擎。

6.2 AWTK特点

（1）开源免费，使用无拘束；

（2）支持纯 C 语言编程，使用无门槛；

（3）小巧高效，最小仅需 8K RAM+32K FLASH，可运行在 Cortex-M3 等小资源平台；

（4）拥有完善的动画系统，半透明填充和贴图，支持硬件加速，轻松做出炫酷流畅的界面效果；

（5）丰富的 GUI 控件，提供窗口、对话框和各种常用的控件，并内置多种动画效果；

（6）支持位图字体和矢量字体，可加载标准的 TTF 字体文件；

（7）内置中英文输入法，并支持智能词组输入；

（8）支持 XML 进行界面布局，主题和样式表技术，轻松实现界面换肤；

（9）支持视网膜高清分辨率技术，配合高清屏可呈现平滑细腻的图形和文字。
