ABAQUS实体单元面编号与局部节点编号的对应关系

山洪

已于 2024-10-29 16:31:27 修改

阅读量732

点赞数 1

文章标签：单元测试

于 2024-10-29 16:04:11 首次发布

本文链接：https://blog.csdn.net/liuyuyuyuyuyu/article/details/143330827

版权

总结一下ABAQUS实体单元面编号与局部节点编号的对应关系

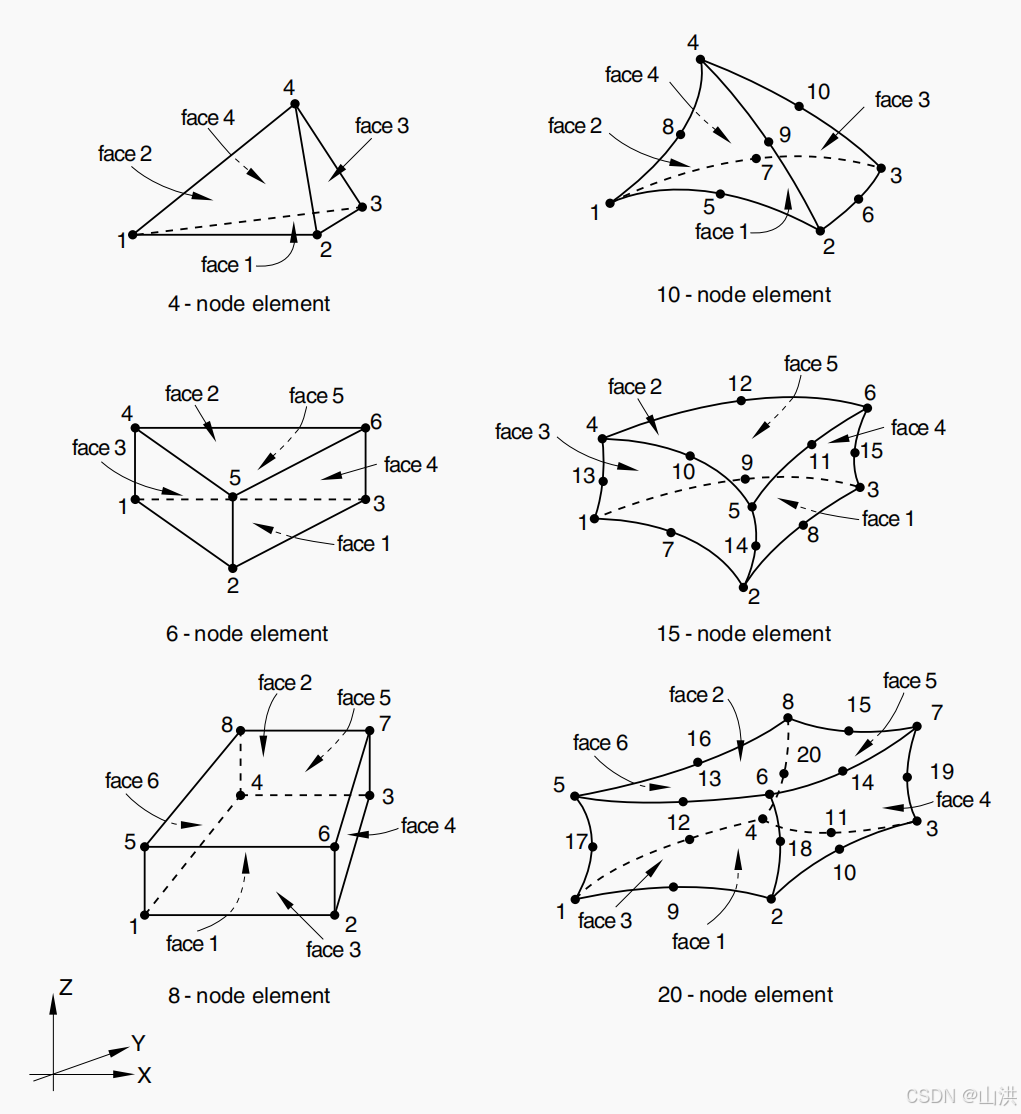

Abaqus帮助文档中的实体单元面示意如下:

对应的单元面编号以及面的节点编号如下：
在这里插入图片描述
如果是金字塔单元，ABAQUS会使用C3D8单元来导入，所以将5，6，7，8节点整合为一个节点5即可，个人认为abaqus不是用退化C3D8来计算金字塔单元的，与自己写的金字塔单元误差较大，所以abaqus应该单独出个C3D5会更方便(高阶金字塔单元同理）。
（为了自己方便查找）
