SNMP(简单网络管理协议)详解

一、简介

SNMP(简单网络管理协议)： 专门用于在 IP 网络管理网络节点（服务器、工作站、路由器、交换机及HUBS等）的一种标准协议，它是一种应用层协议。 SNMP 使网络管理员能够管理网络效能，发现并解决网络问题以及规划网络增长。通过 SNMP 接收随机消息（及事件报告）网络管理系统获知网络出现问题。

SNMP的前身是简单网关监控协议（SGMP），用来对通信线路进行管理。随后，人们对SGMP进行了很大的修改，特别是加入了符合Internet定义的SMI和MIB，改进后的协议就是著名的SNMP。

• 管理信息结构SMI（Structure ofManagement Information）定义了SNMP框架所用信息的组织和标识，为MIB定义管理对象及使用管理对象提供模板。
• 管理信息库MIB（，Management Information Base）定义了可以通过SNMP进行访问的管理对象的集合，一种树状数据库，MIB管理的对象，就是树的端节点。
• 对象识别符OID（Object Identifier）定义了端节点的唯一位置和唯一名字，其命名规则就是父节点的名字作为子节点名字的前缀。

二、架构原理

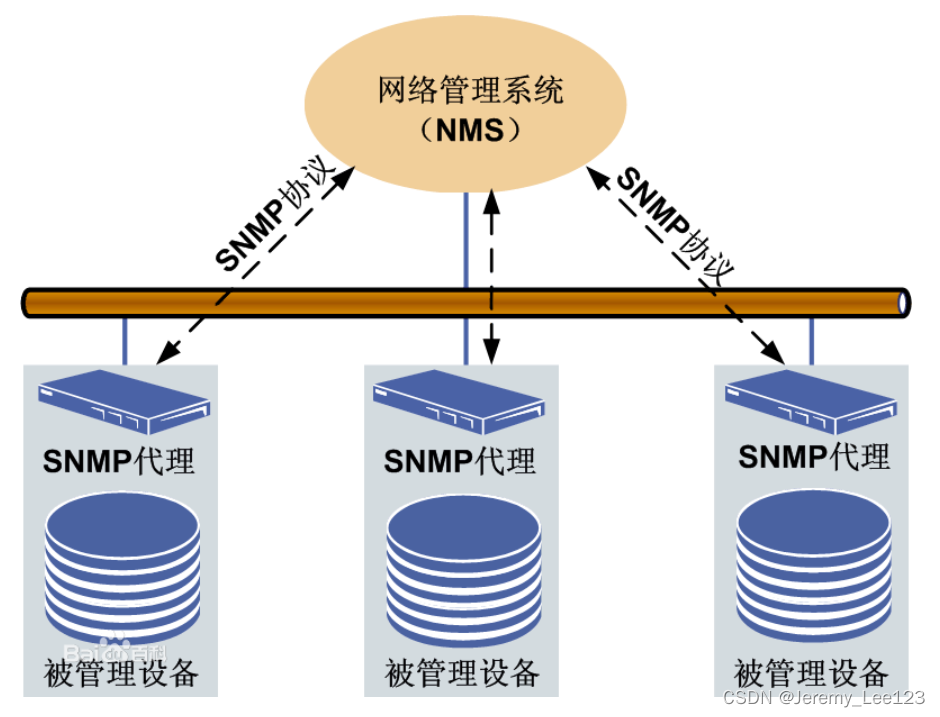

 一个SNMP管理的网络由下列三个关键组件组成：

• 网络管理系统（NMS，Network-management systems）NMS运行应用程序，监控被管理的设备。网络管理系统提供网络管理需要的大量运算和记忆资源。
• 被管理的设备（managed device）被管理的设备是一个网络节点，它包含一个SNMP agent。被管理的设备通过管理信息库（MIB）收集并存储管理信息，并且让网络管理系统通过agent读取这些信息。
• 代理者（agent）agent是一种存在于被管理的设备中的网络管理软件模块。agent控制本地机器的管理信息，以和SNMP兼容的格式传送这项信息。

主代理是一个在可运行的SNMP网络组件上运作的软件，可回应从管理站发出的SNMP要求。它的角色类似C/S术语中的服务器。主代理依赖子代理提供有关特定功能的管理信息。

子代理是一个在可运行的SNMP网络组件上运作的软件，运行在特定子系统的特定管理信息库（MIB，Management Information Base）中定义的信息和管理功能。子代理的一些能力有：搜集主代理的信息、配置主代理的参数、回应管理者的要求、产生警告或陷阱trap

主代理和子代理的角色可以合并，在这种情况下我们可以简单的称之为代理（agent）。

​SNMP定义了五种Manager与Agent之间的通讯形式。

1. Get-request
2. Get-next-request
3. Set-request
4. Get-response
5. Trap

前三项都是属于Manager向Agent发出的讯息，后两项则属于Agent向Manager发出的讯息

Trap：当设备发生了各种事件之后，产生的MIB信息由SNMP代理主动向NMS发送，是不需要NMS请求的，NMS收到之后不需要向SNMP代理发送确认消息，SNMP发出去的Trap是根本不知道NMS是否收到，自己发送完毕之后，这些MIB信息会马上删除，不会驻留内存里面。

informs：informs和Trap恰好相反、设备发生事件后，这些信息并不会主动向NMS通告，除非NMS发送requst来查询，然后才会发出去，但是发出去的informs之后会保留在内存里面，当NMS收到informs之后必须向SNMP代理发送确认消息，如果不发送确认消息，SNMP代理会重复多次发送informs（informs具有可靠性）

通过NMS来更改设备上的配置，查询设备信息，发送的数据包为Get，更改设备的配置为
