立讯检测 | 广州可靠性——机械冲击试验

通过人工模拟产品在使用、储存、运输或装配过程中，有可能受到的各种外界机械应力，来验证产品对机械环境的适应能力。主要测试项目有：

· 振动试验

· 机械冲击试验

· 碰撞试验

· 跌落试验

· 插拔寿命/按键寿命等耐久试验

· 摩擦/刮擦等试验

……

机械冲击/碰撞试验

试验目的

模拟产品在使用或运输中可能遇到的短时间内的极大冲击力，验证产品对外界冲击力的抵抗能力。

常见标准

GB/T 2423.5、IEC 60068-2-27  机械冲击；

GB/T 2423.6、IEC 60068-2-29  机械碰撞；

冲击波形

锯齿波：能量最小，严酷等级最低；

半正弦波：能量其次，严酷等级其次，目前使用最为普遍；

梯形波：能量最大，严酷等级最高。

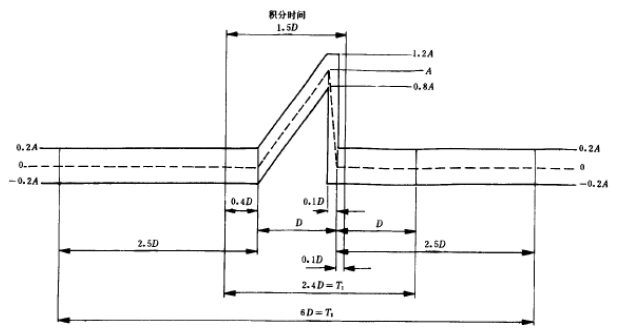

锯齿波波形

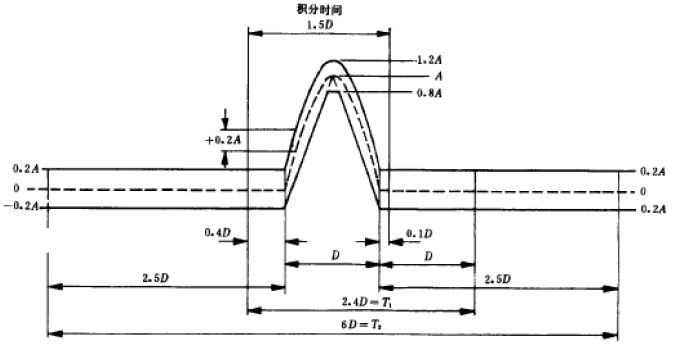

半正弦波波形

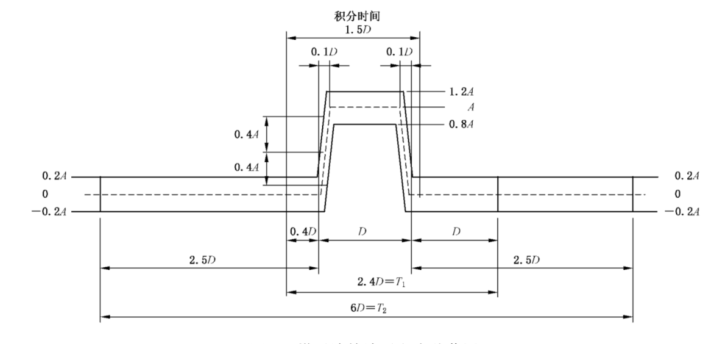

梯形波波形

冲击和碰撞的区别

差异描述	机械冲击	机械碰撞
模拟现象不一样	偶然的、突发的高能量的冲击 （如汽车急刹车）	预料之中、小能量的冲击 （如关闭车门）
加速度不一样	较大，如50g、100g或更大	较小，如30g、10g
测试次数不一样	测试次数较少， 如测试3次/轴*6轴，共18次 或10次/轴*6轴，共60次	测试次数较多， 如测试100次/轴*6轴，共600次

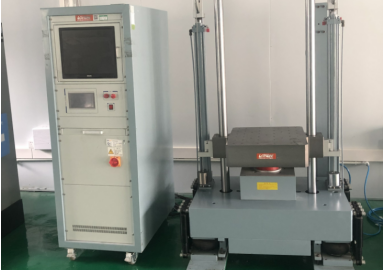

测试设备不一样	机械冲击台	振动台或碰撞台

测试条件确认

• 加速度：冲击的强度，单位为g；一般为30~500g，典型为30g、50g、100g；

• 脉冲宽度：冲击持续时间，单位为ms；一般为2~18ms，典型为6ms、11ms；

• 冲击波形：半正弦波、梯形波、锯齿波；

• 冲击次数：一般测试方向为6轴（±X、±Y、±Z）。

  如：

  加速度：100g

  脉冲时间：6ms

  试验次数：3次/方向

  试验方向：6（±X、±Y、±Z）
