网络管理实验二、SNMP服务与常用的网管命令

1 常用的网管命令

1.1 网络状态监视命令

包括以下命令：Ipconfig、ping、nslookup、dig、host

• ipconfig

• 作用：用来显示本机所有网卡的基本信息（IP、掩码、网关、工作状态）；
• 用法：ipconfig

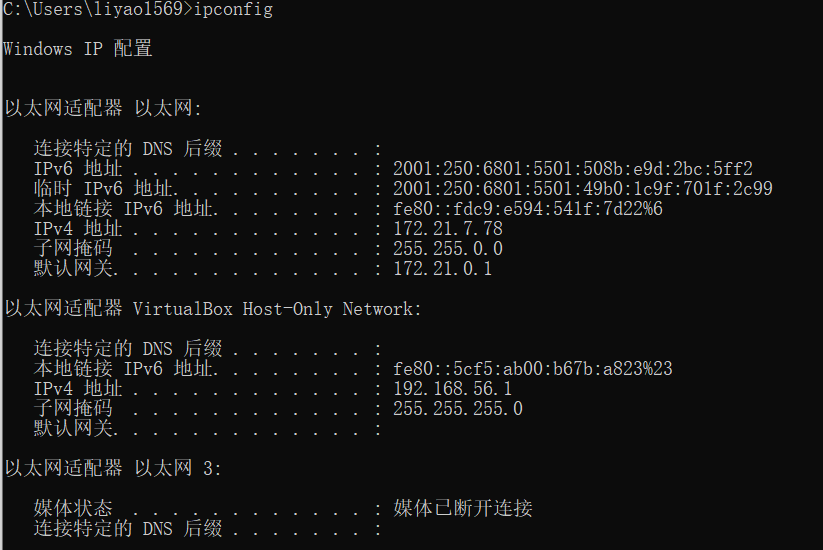

• 展示：

• 拓展

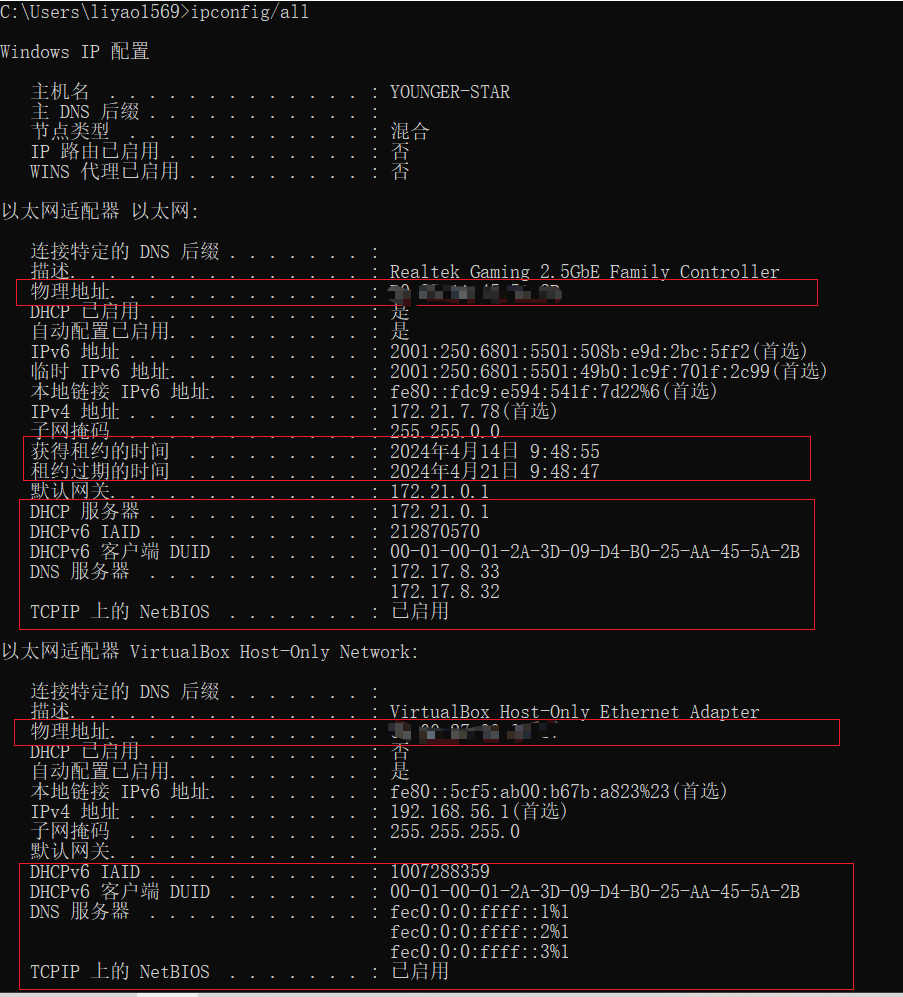

  如果想要查看更加详细的信息(比如网卡的MAC地址以及网卡设置的DNS服务器IP，通过DHCP获取的IP的租约时间)，则可以使用命令ipconfig/all来查看，效果如下图（红框为较ipconfig新增部分）：


• ping

• 作用：用来测试网络的连通性和质量

• 用法：ping 目的IP地址/域名，如 ping www.baidu.com，访问内网延迟延迟小于等于1ms为正常，访问外网延迟稳定丢包率低于1%为正常；

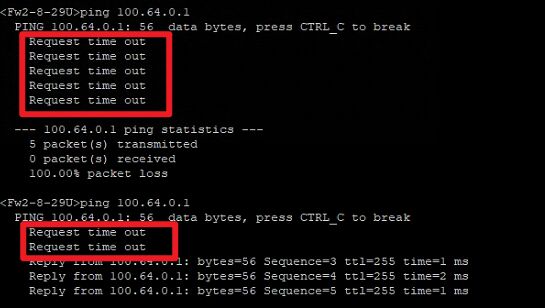

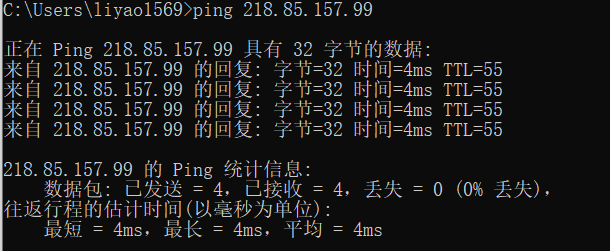

• 展示（上图为正常，下图为异常）：



• 拓展——其他常用参数
  -t
  Ping 指定的主机，直到停止。
  -n count
  要发送的回显请求数，也就是指定需要发送的icmp包的数量。
  -l size
  发送缓冲区大小，即icmp载荷的大小，最大为65500Byte，当IP头+ICMP头+ICMP载荷>MTU时，也就是20+8+ICMP载荷>1500，即ICMP载荷>1472时，就会触发网卡的分段（默认没有设置-f参数），也就是说无论size设置多大，网卡发出的包中ICMP载荷大小最大只能为1472。
  -f
  在数据包中设置“不分段”标记(仅适用于 IPv4)，则当数据帧过大时（二层载荷大小>MTU时），则直接丢弃数据包，而不是分片后发出；也就是说当 ping -f -l 1473 172.21.0.1 ，则网卡直接丢弃数据包不会发出数据包；
  -S srcaddr
  要使用的源地址。

• nslookup

• 作用：用于解析域名对应的IP地址，以及显示解析所使用的DNS信息
• 用法：nslookup 域名 DNS的IP(非必须，没有则使用默认DNS)，如nslookup www.baidu.com 114.114.114.114
• 展示：

  注：dig命令和和host命令的作用和原理同nslookup，这里就不再赘述了

1.2 网络流量监视命令

包括以下命令：bing、etherfind、snoop、tcpdump、getethers、iptrace
y以上命令涉及Linux系统，暂时不做展开；

1.3 网络路由监视

包括以下命令：netstat、arp/rarp、traceroute/tracert

• netstat

• 作用： 用于显示网络连接、路由表、接口统计信息等网络相关信息。
• 用法：netstat 参数
  常用参数：
  -a
  显示所有连接和侦听端口。
  -e
  显示以太网统计信息。此选项可以与 -s 选项结合使用。
  -n
  以数字形式显示地址和端口号。
  -o
  显示拥有的与每个连接关联的进程 ID。
  -p proto
  显示 proto 指定的协议的连接；proto，可以是下列任何一个: TCP、UDP、TCPv6 或 UDPv6。如果与 -s选项一起用来显示每个协议的统计信息，proto 可以是下列任何一个:IP、IPv6、ICMP、ICMPv6、TCP、TCPv6、UDP 或 UDPv6。
  -q
  显示所有连接、侦听端口和绑定的非侦听 TCP 端口。绑定的非侦听端口不一定与活动连接相关联。
  -r
  显示路由表。
  -s
  显示每个协议的统计信息。默认情况下，显示 IP、IPv6、ICMP、ICMPv6、TCP、TCPv6、UDP 和 UDPv6 的统计信息；
  -p
  选项可用于指定默认的子网。
• 部分展示





• arp

• 作用：对本地arp表进行增删改查操作。
• 用法：arp 参数
  常用参数：
  -a
  通过询问当前协议数据，显示当前 ARP 项。如果指定 inet_addr，则只显示指定计算机 的 IP 地址和物理地址。如果不止一个网络接口使用 ARP，则显示每个 ARP 表的项。
  -v
  在详细模式下显示当前 ARP 项。所有无效项和环回接口上的项都将显示。
  inet_addr
  指定 Internet 地址，作为显示ARP条目的过滤器使用；
  -N if_addr
  显示 if_addr 指定的网络接口的 ARP 项。
  -d
  删除 inet_addr指定的主机。inet_addr 可 以是通配符 *，可以删除所有主机。 需要以管理员身份运行Windows Powershell之后，才有权限进行该删除操作。
  -s
  添加静态永久的ARP表项。 如arp -s 157.55.85.212 00-aa-00-62-c6-09。
  eth_addr
  指定物理地址，作为显示ARP条目的过滤器使用。
  if_addr
  如果存在，此项指定地址转换表应修改的接口的 Internet 地址。如果不存在，则使用第一个适用的接口。
• 部分展示



• tracert

• 作用：利用逐渐增大TTL值的方法，跟踪到达目的IP中间的每一跳设备的网络信息；
• 用法：tracert 参数 目的IP/域名
  常用参数：
  -d ：不将地址解析成主机名。
• 展示：

• 拓展
  在网路设备中也可以用tracert
  图中命令表示 以源IP为100.64.96.228，源端口为 9797，去tracert 220.160.52.205，不同厂商设备命令可能有所差别，图中为华为的出口路由器；最主要是想说明，每个节点不一定只有一个IP接受，因为可能出现链路负载的情况，比如下面的情况：


2 网管实验

说明：本次实验由于Snmputil无法正常使用，所以我们另外下载了MIB Browser来进行实验，也就是说以下实验分别使用了MIB Browser和Snmputilg来完成；

2.1 查看有关硬件和操作系统的描述等MIB系统组对象的信息

根据上述MIB库可知，用于有关硬件和操作系统的描述的MIB系统组对象的信息在.1.3.6.1.2.1.1下面的子节点中，所以我们只需要遍历system就可以

• 使用MIB Browser

  返回的结果如下图

• 使用Snmputilg


2.2 找出计算机上用于上网的网卡的相关信息

网卡信息在.1.3.6.1.2.1.2.2.1.2的子节点中，所以只需要遍历.1.3.6.1.2.1.2.2.1.2即可

• 使用MIB Browser

  返回结果如下图

• 使用Snmputilg


2.3 查看端口流量

下图中红色标注的是和端口流量相关的统计信息，我们只需要逐个遍历他们即可；数据过多，不再逐个展示结果了；

节点名	中文翻译	OID
ifSpeed	接口速率	1.3.6.1.2.1.2.2.1.5
ifInOctets	接口接收字节数	1.3.6.1.2.1.2.2.1.10
ifInUcastPkts	接口接收单播包数	1.3.6.1.2.1.2.2.1.11
ifInNUcastPkts	接口接收非单播包数	1.3.6.1.2.1.2.2.1.12
ifInDiscards	接口接收包后丢弃数	1.3.6.1.2.1.2.2.1.13
ifInErrors	接口接收错误包数	1.3.6.1.2.1.2.2.1.14
ifOutOctets	接口发送字节数	1.3.6.1.2.1.2.2.1.16
ifOutUcastPkts	接口发送单播包数	1.3.6.1.2.1.2.2.1.17
ifOutNUcastPkts	接口发送非单播包数	1.3.6.1.2.1.2.2.1.18
ifOutDiscards	接口发送包后丢弃数	1.3.6.1.2.1.2.2.1.19
ifOutErrors	接口发送错误包数	1.3.6.1.2.1.2.2.1.20

2.4 使用SNMP获取同学电脑信息的方法

• 首先，同学通过ipconfig命令查看其有线IP地址为 172.21.7.46/16，并且关闭电脑防火墙

• 本机也通过类似方法获取到IP地址为172.21.7.78/16，发现同属于一个局域网，可以很顺利的进行互访；


• 本机使用ping命令，测试到同学电脑的连通性


• 同学SNMP服务允许本机访问


• 则我们就可以获取同学电脑相关信息了（比如下图的主机名）


2.5 实验小结

通过本次实验，我初步了解了SNMP管理器的具体使用方法，而且也掌握了一些基本参数对应的OID，这些基本参数的获取对于我们分析网络的整体状况有很大的帮助；
