运放的开环和闭环输出阻抗仿真方法

大概的说,跟随器的输出电阻很小,因为开环输出电阻要除以开环放大倍数。

实例1:

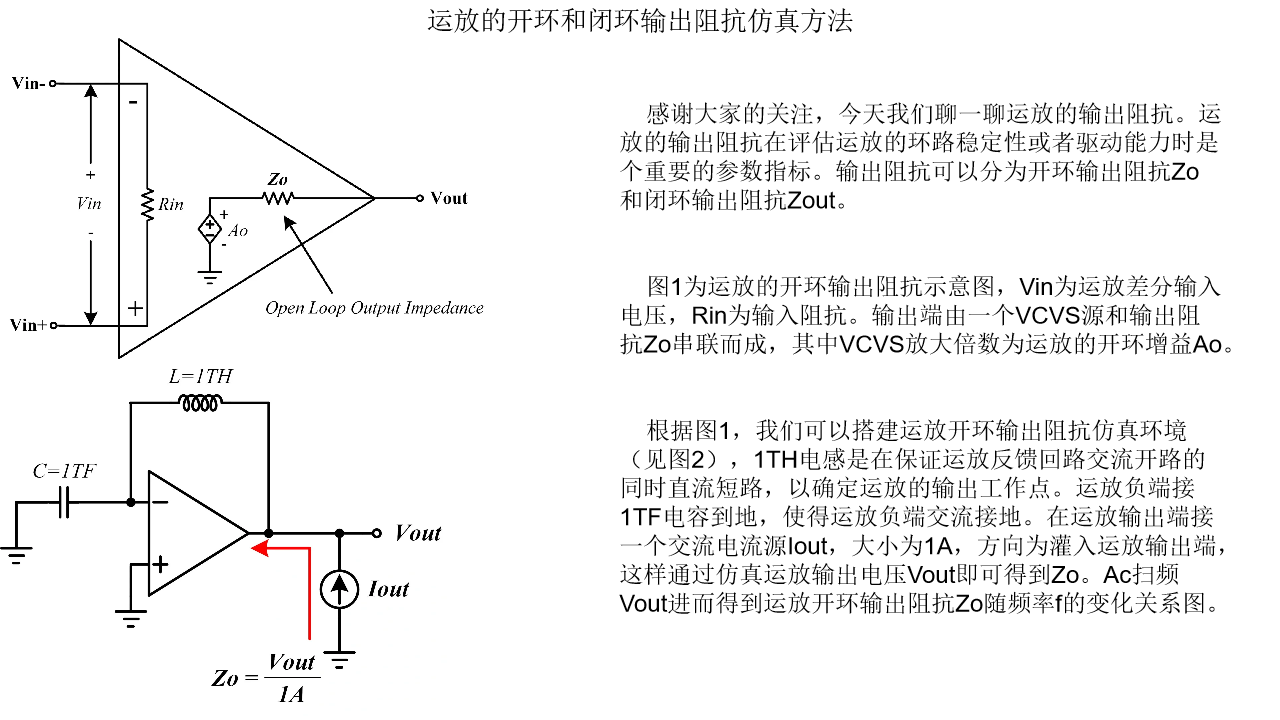

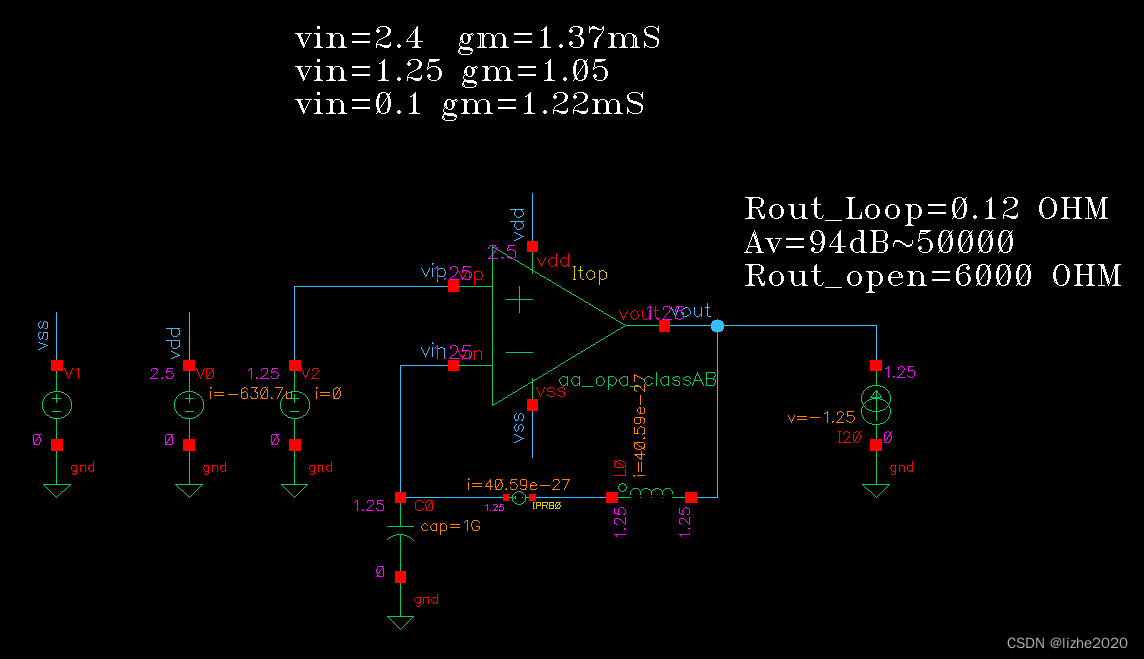

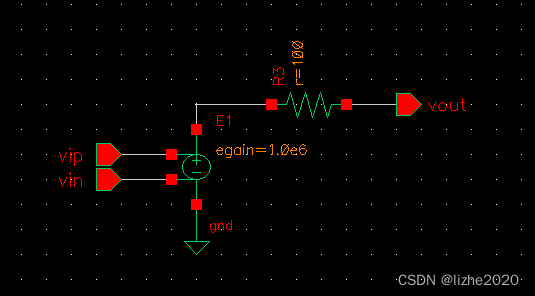

简单搭建一个运放,仿真开环和闭环输出电阻:

实例2:

TI 运放pspice model带入仿真:

1.下载pspice格式的.lib文件;

2.写一个pspice_include.lib文件,内容如下:

simulator lang=spectre
pspice_include “xx.lib”

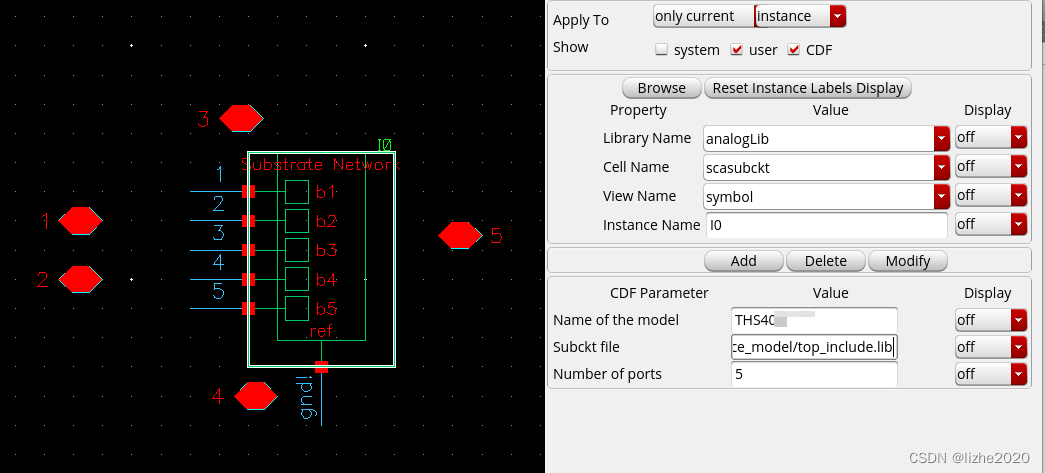

3.调用analogLib/scasubckt/symbol,model名字写对,Subckt file填写pspice_include.lib文件路径

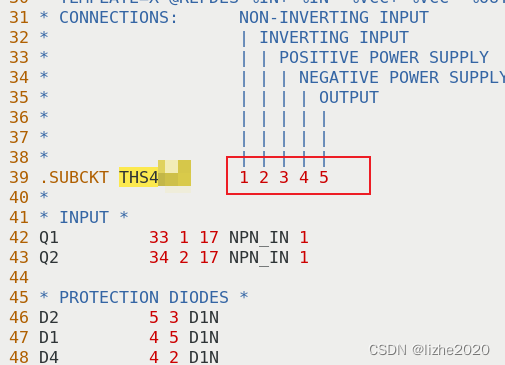

4.注意端口顺序对应起来,如下:

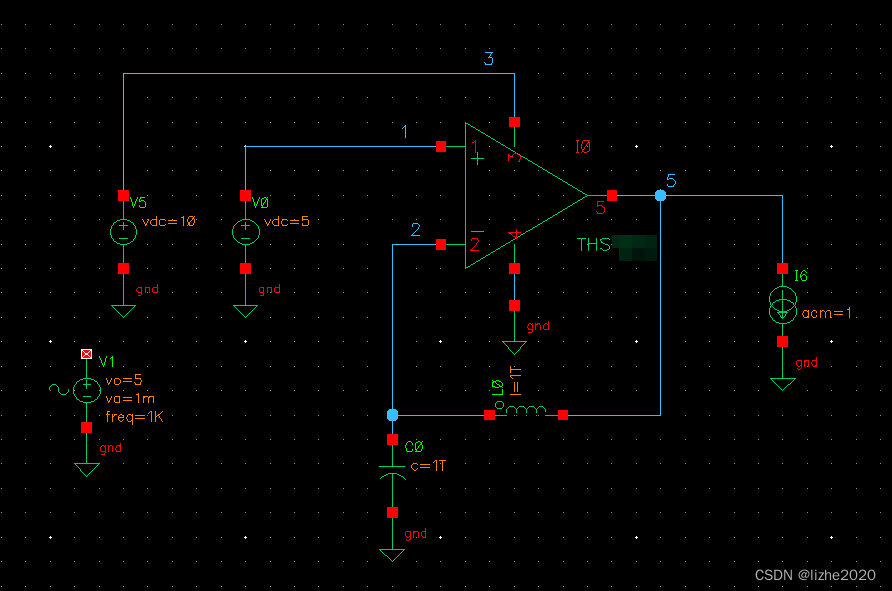

5.搭建testbench,仿真输出电阻

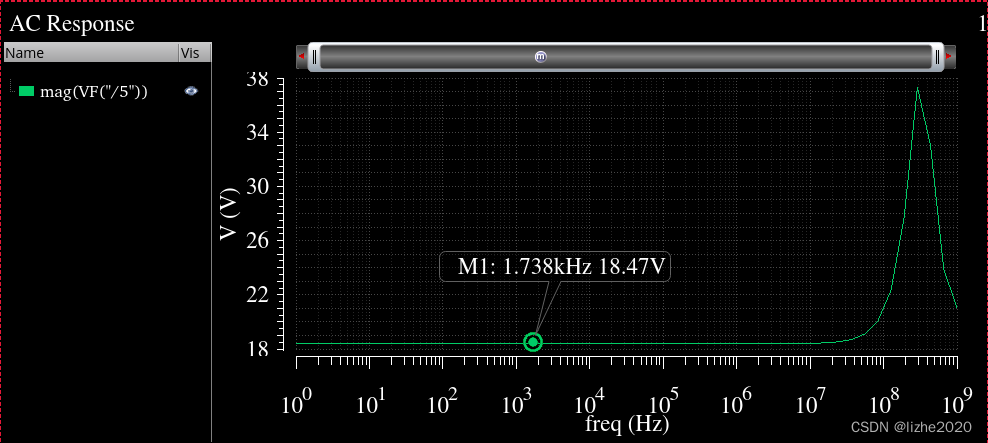

下图可知低频下输出阻抗为18.47欧姆

实例3:
