防火墙安全策略实验（eNSP）

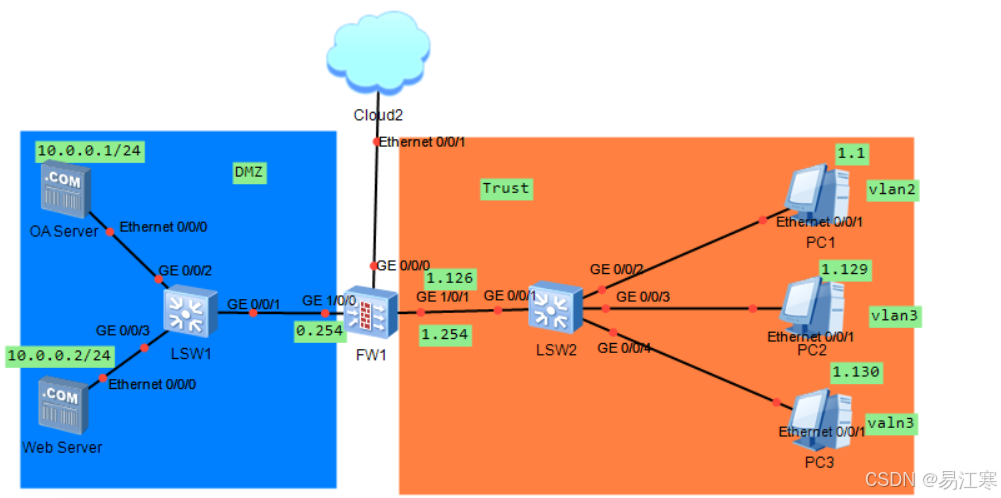

一、实验拓扑

二、实验需求

1、VLAN 2属于办公区;VLAN 3属于生产区

2、办公区PC在工作日时间(周一至周五，早8到晚6)可以正常访OA Server，其他时间不允许

3、办公区PC可以在任意时刻访问Web server

4、生产区PC可以在任意时刻访问OA Server，但是不能访问Web Server

5、特例:生产区PC3可以在每周一早10到早11访问WebServer，用来更新企业最新产品信息

三、需求分析

1、对trust区域进行valn划分

2、对办公区进行防火墙策略配置（工作日访问OA Server，任意时间访问Web server）

3、生产区在任意时间访问OA Server，限制其访问Web Server（PC3可以在每周一10~11点访问Web Server）

注意：由于PC3需要在限制访问Web Server的情况下访问Web Server，因此要将放行PC3的策略进行前移。（这是因为防火墙匹配策略是顺序匹配，如果不将放行PC3的策略前移，则防火墙永远也不会匹配到放行PC3的这条策略，实验需求就无法实现）

四、实验环境配置（配置vlan、Cloud、IP和防火墙）

1、配置valn

LSW2：

[LSW2] vlan batch 2 3

[LSW2] interface GigabitEthernet 0/0/2
[LSW2-GigabitEthernet0/0/2] port link-type access
[LSW2-GigabitEthernet0/0/2] port default vlan 2

[LSW2] interface GigabitEthernet 0/0/3
[LSW2-GigabitEthernet0/0/3] port link-type access
[LSW2-GigabitEthernet0/0/3] port default vlan 3
[LSW2] interface GigabitEthernet 0/0/4
[LSW2-GigabitEthernet0/0/4] port link-type access
[LSW2-GigabitEthernet0/0/4] port default vlan 3
[LSW2] interface g0/0/1
[LSW2-GigabitEthernet0/0/1] port link-type trunk
[LSW2-GigabitEthernet0/0/1] port trunk allow-pass vlan 2 to 3

2、配置IP

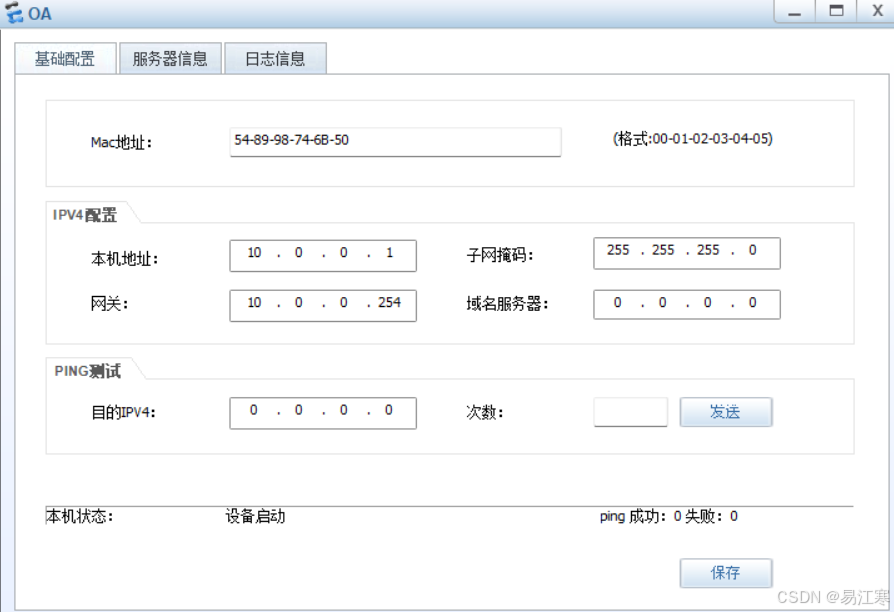

OA Server:

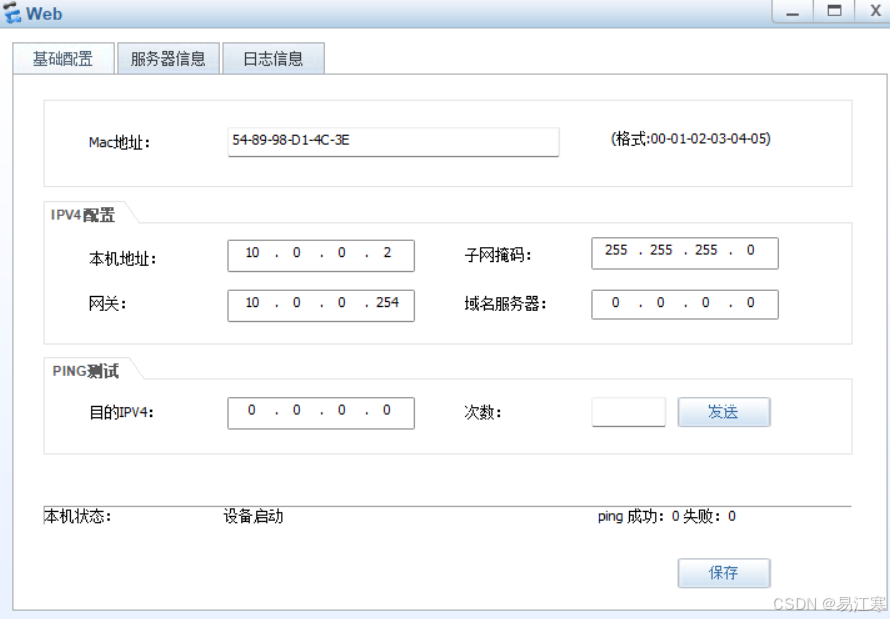

Web Server:

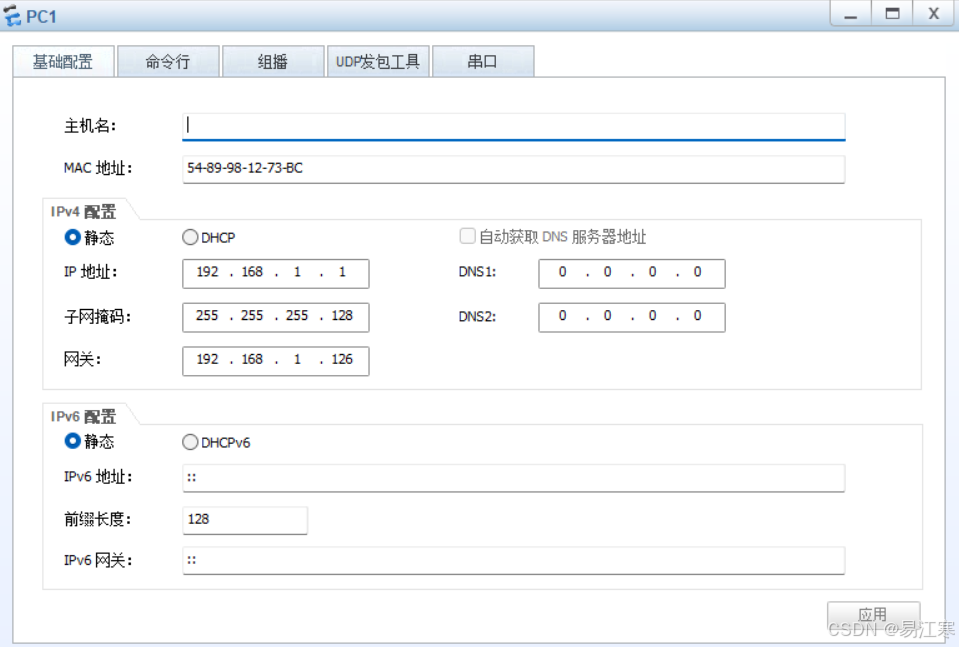

pc1:

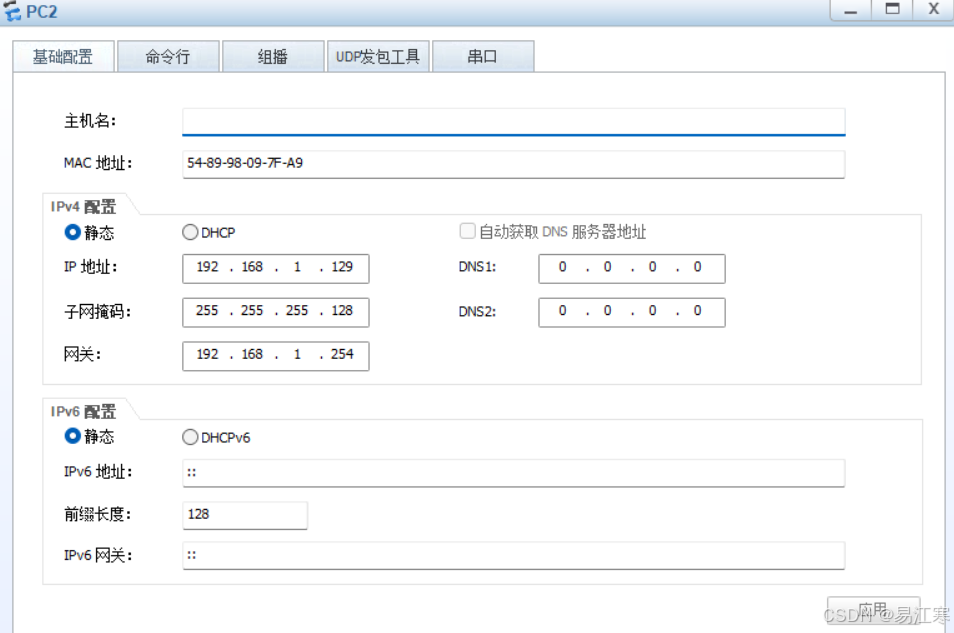

pc2:

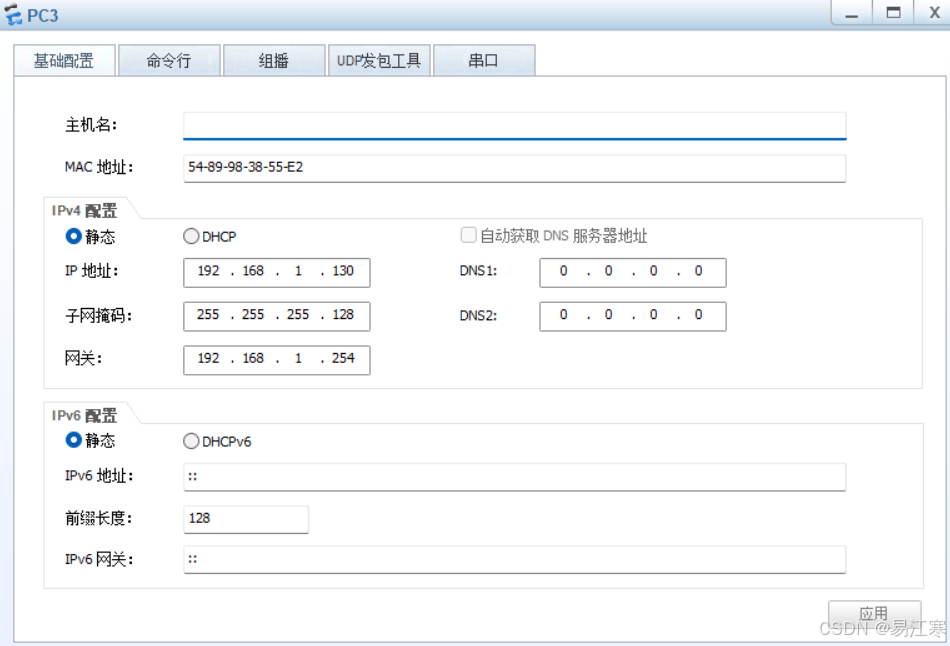

pc3:

3、配置Cloud

Cloud2：

4、配置防火墙（FW1）

在eNSP中防火墙的默认账号是：admin     密码是:Admin@123

登陆后将密码修改为admin@123 ，并打开防火墙接口的流量限制：

[FW1]interface g0/0/0

[FW1-GigabitEthernet0/0/0]service-manage all permit

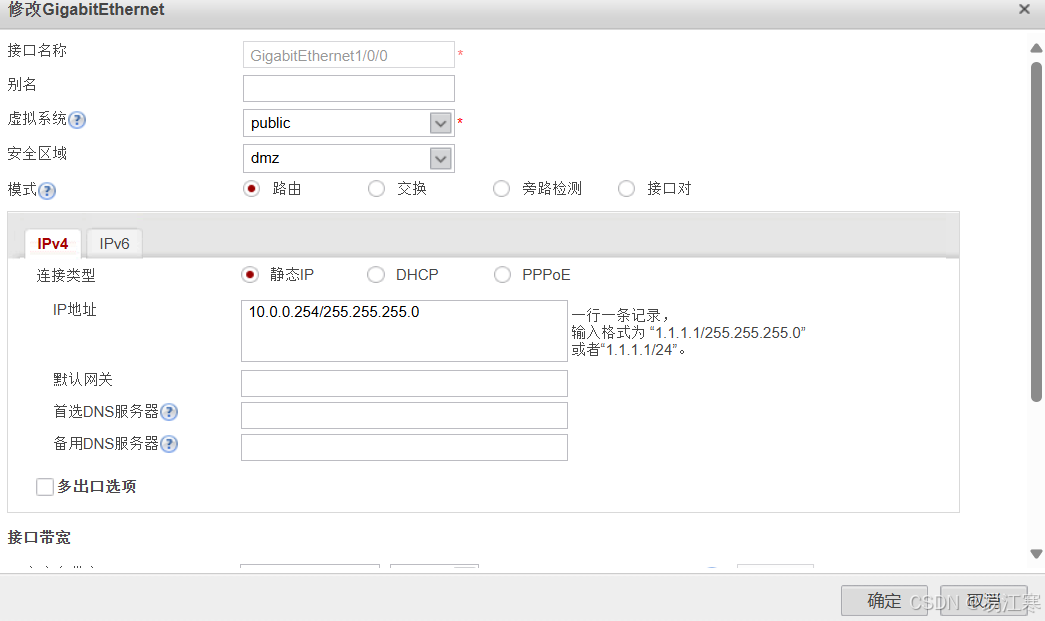

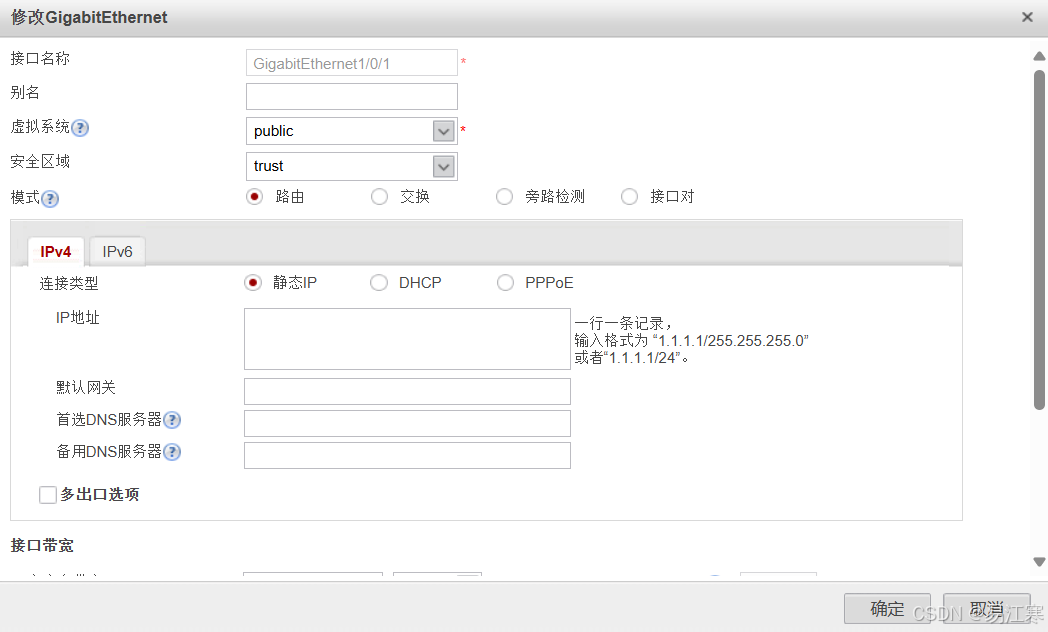

配置GE1/0/0接口为dmz区域，GE1/0/1的两个子接口为trust区域

还需要配置防火墙子接口：

进入web界面进行配置：

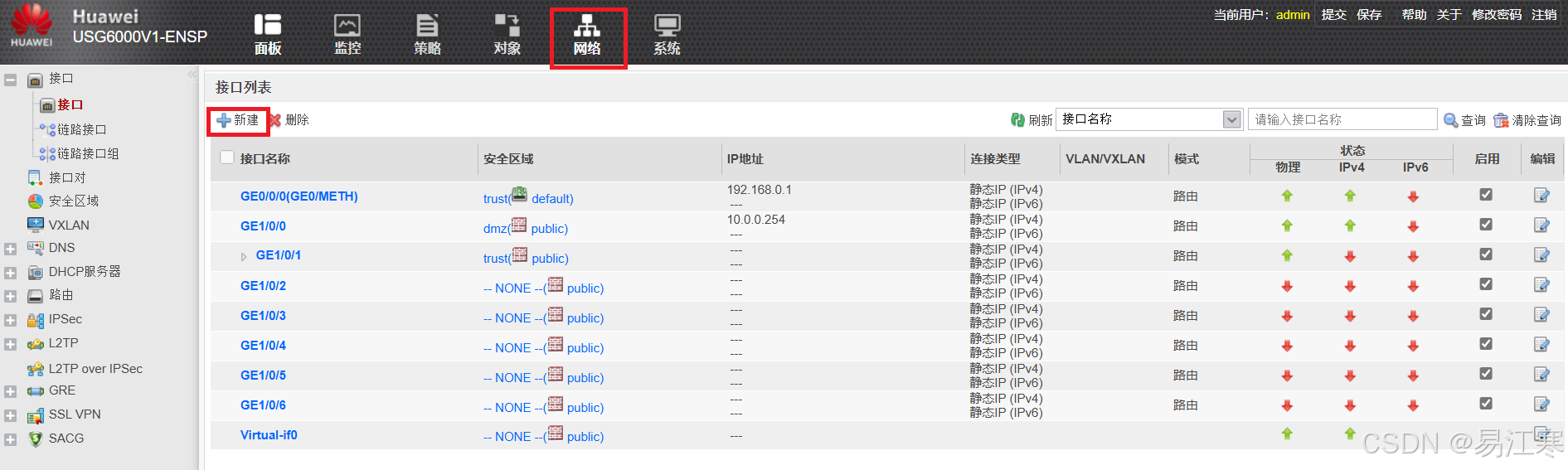

登陆后点击网络，点击新建

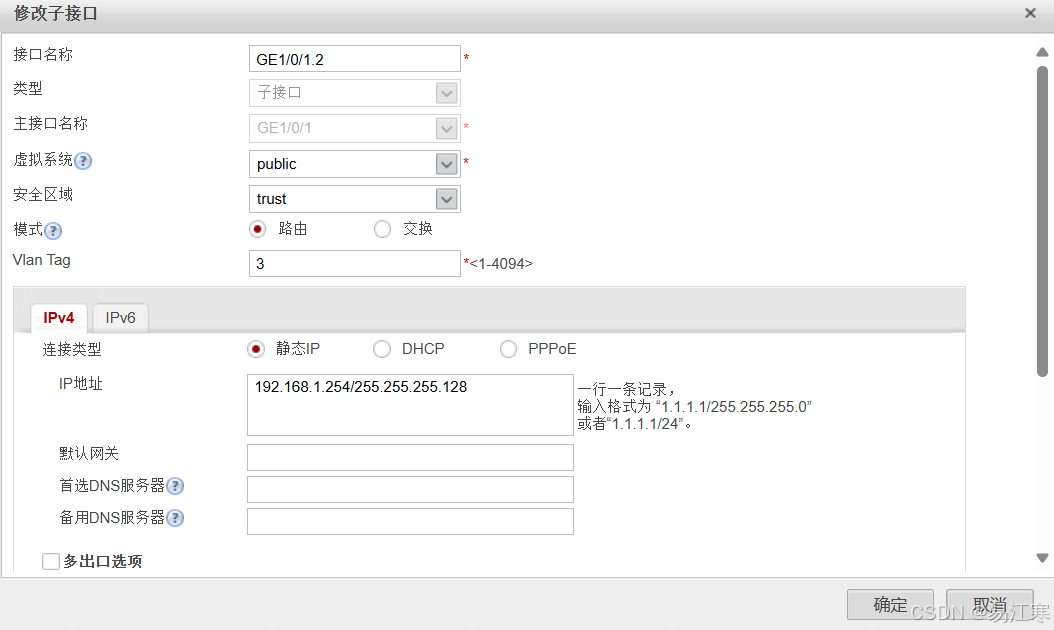

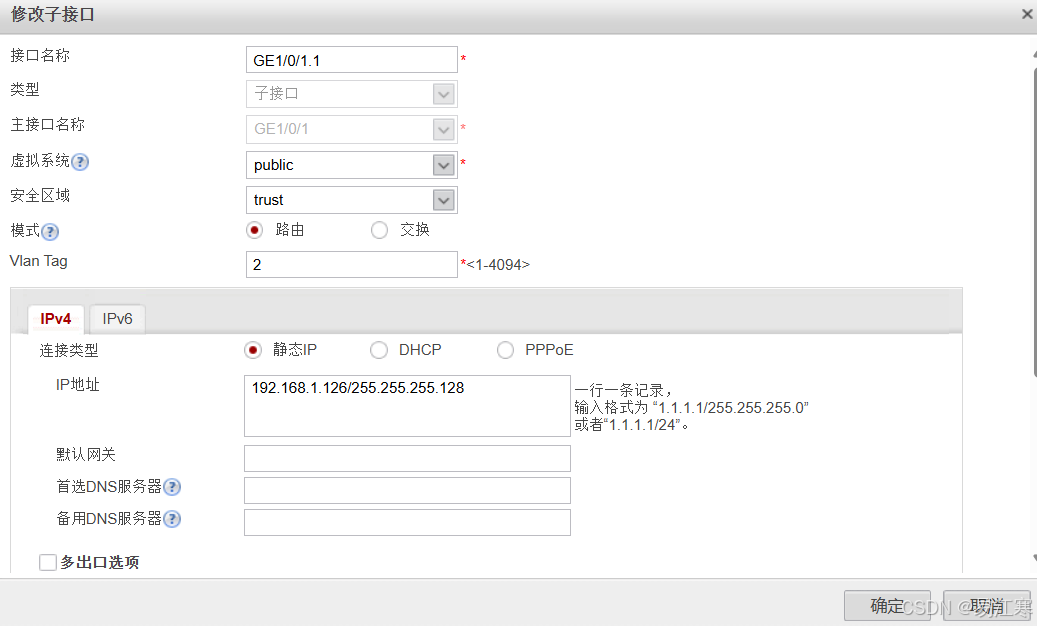

在GE1/0/1接口新建两个子接口分别是GE1/0/1.1，GE1/0/1.2

五、测试环境

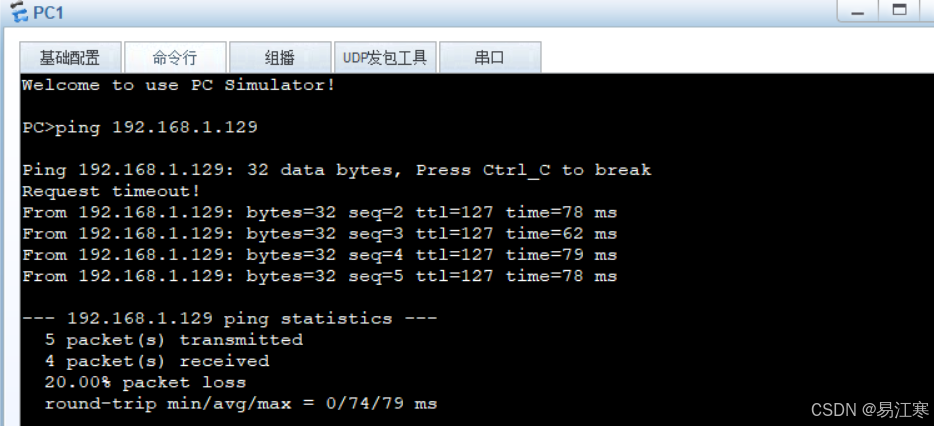

1、PC1----PC2

2、PC1----PC3

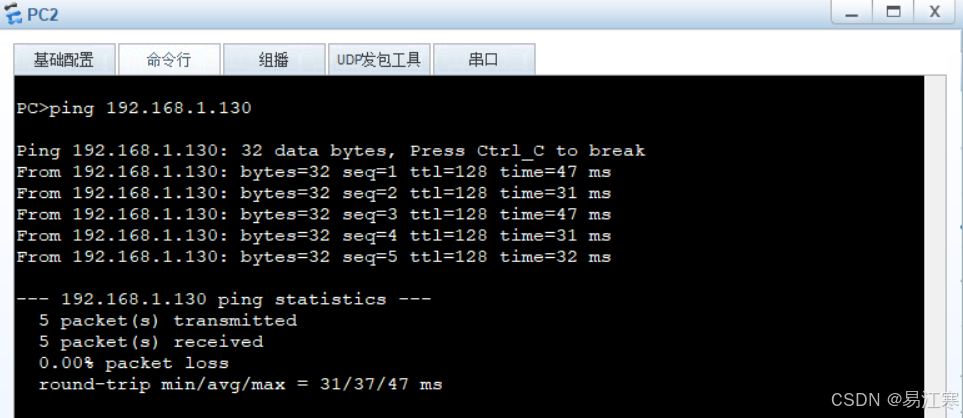

3、PC2----PC3

六、配置策略

1、由于PC3的特殊性所以先配置放行PC3流量的策略

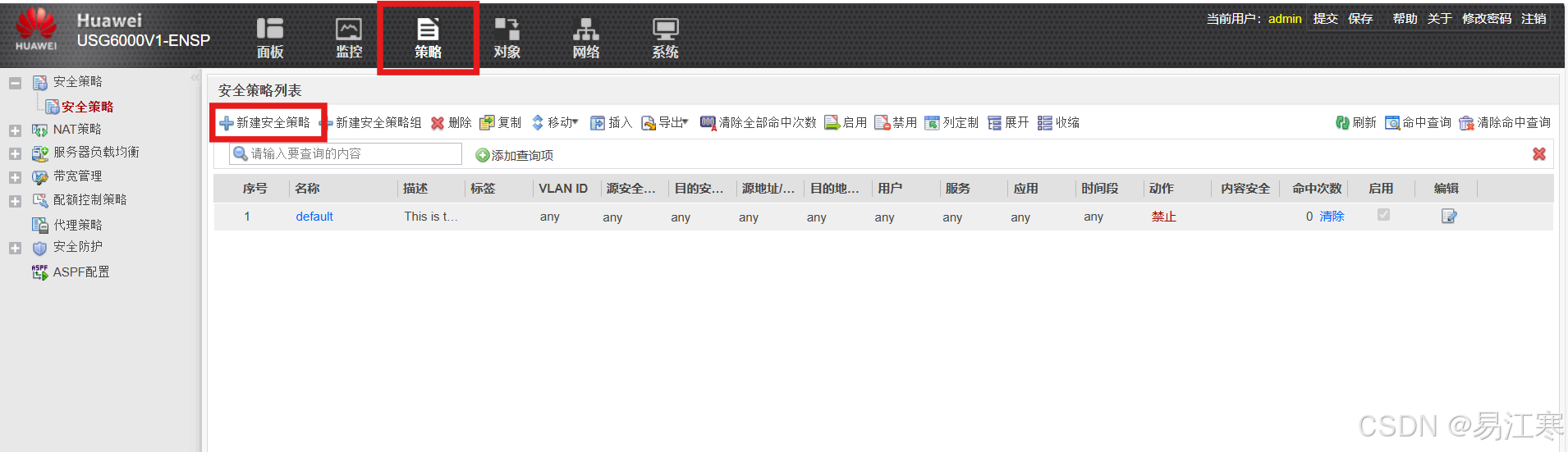

进入web界面后先点击策略，再点击新建安全策略。

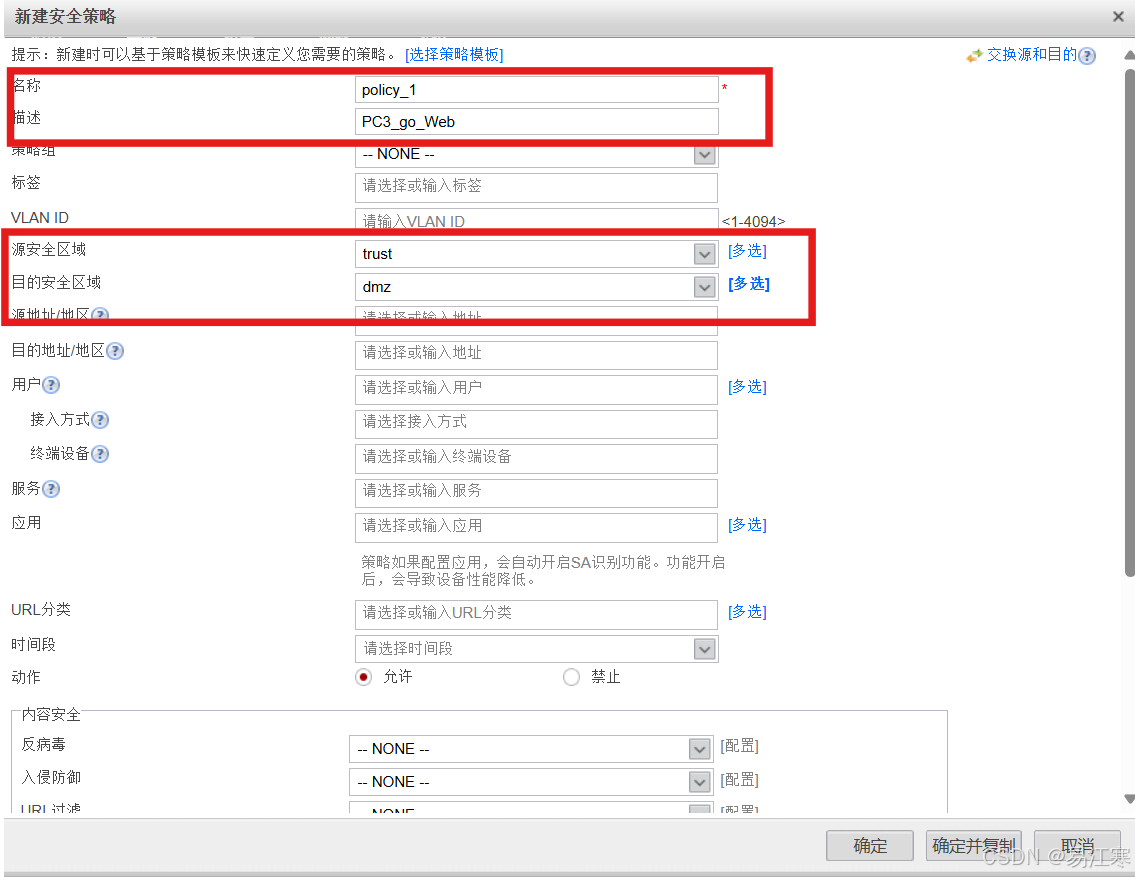

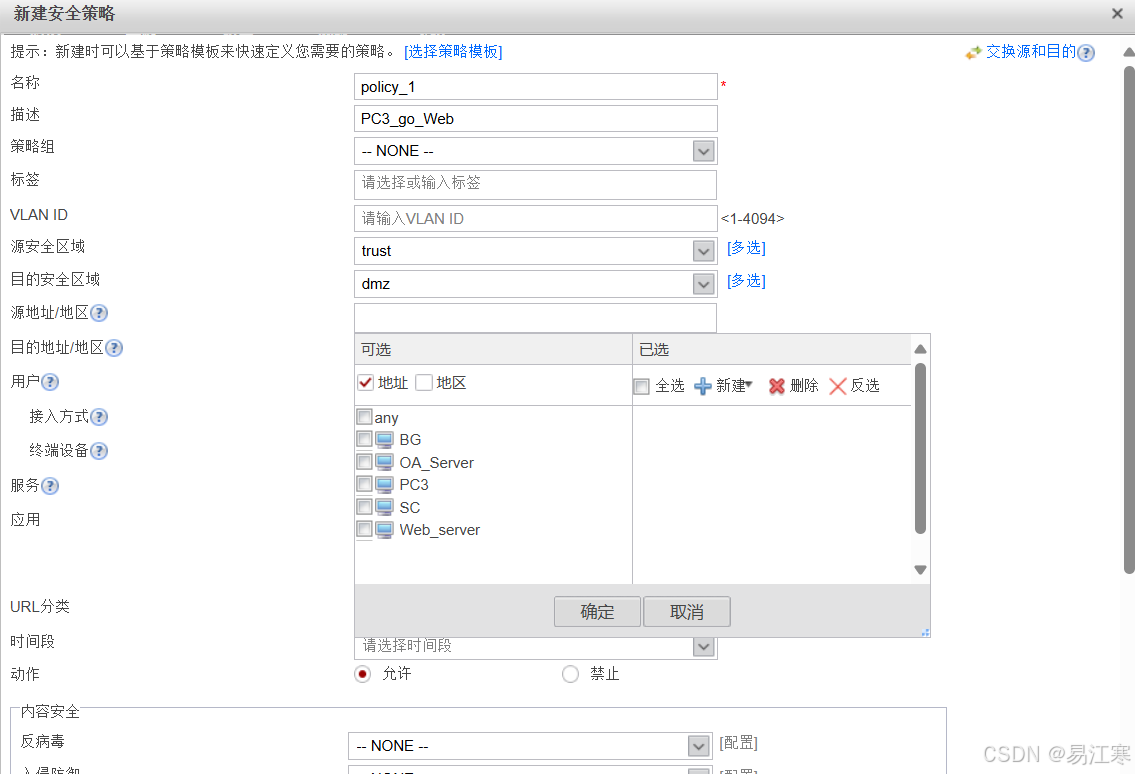

配置名称和描述以及源安全区域和目的安全区域

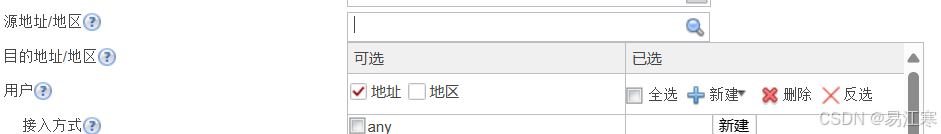

接下来配置源地址和目标地址，点击输入框选择新建

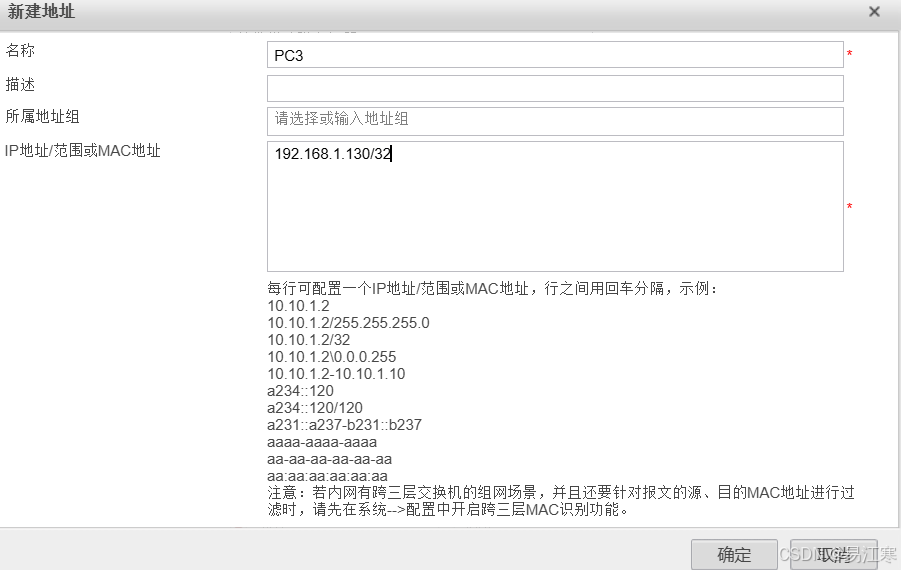

输入名称和地址或地址范围

点击确定即可创建，按照以上方法，将本次实验要用到的地址在此一并创建。如下图所示：

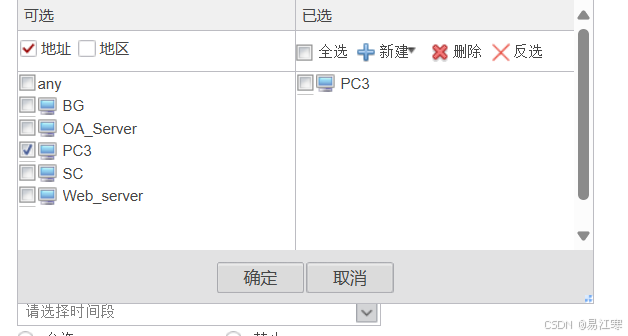

这里选择PC3，目的地址为Web_server

接下来选择时间段

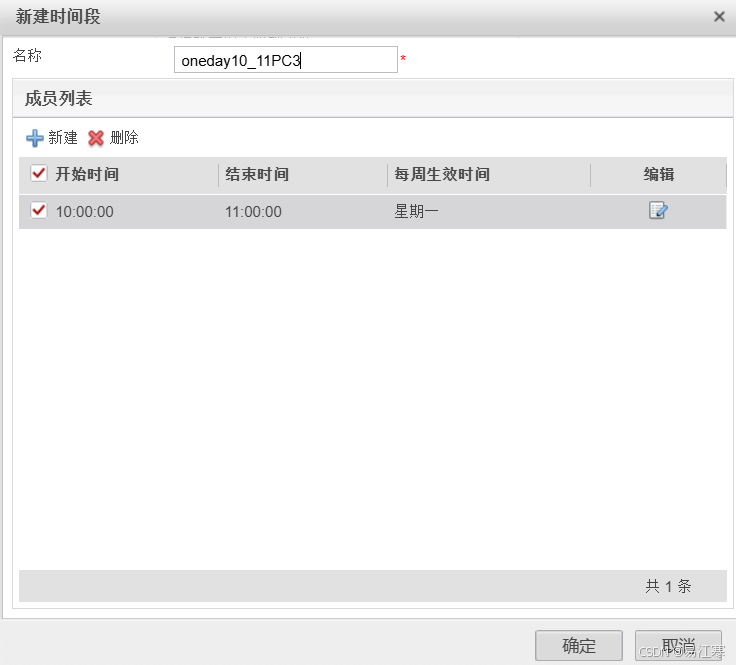

新建时间段

确定后填写名称

选择时间段

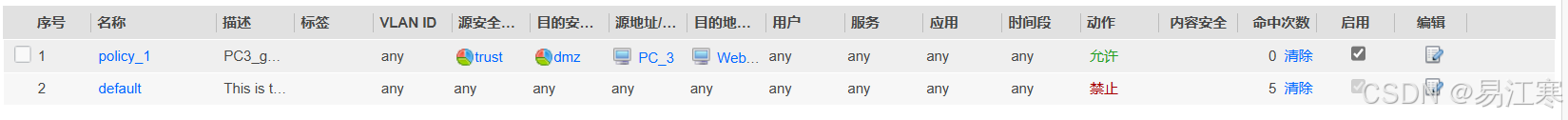

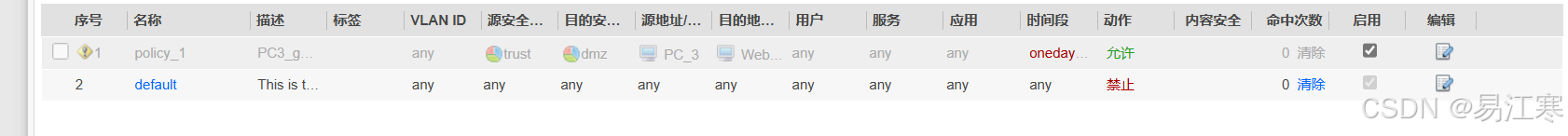

完成后点击确定即可创建完成

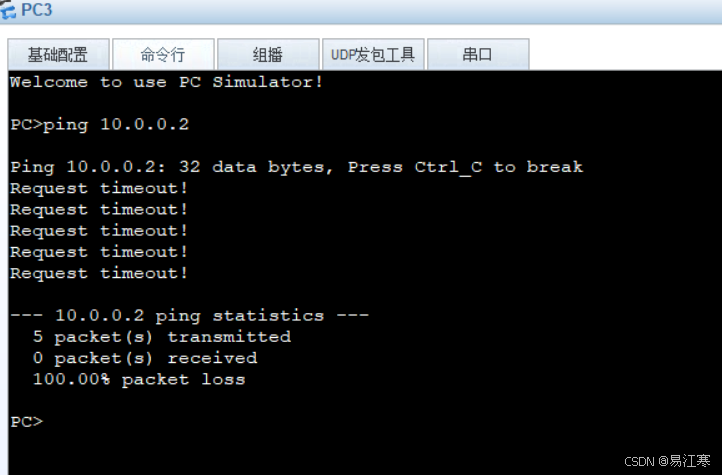

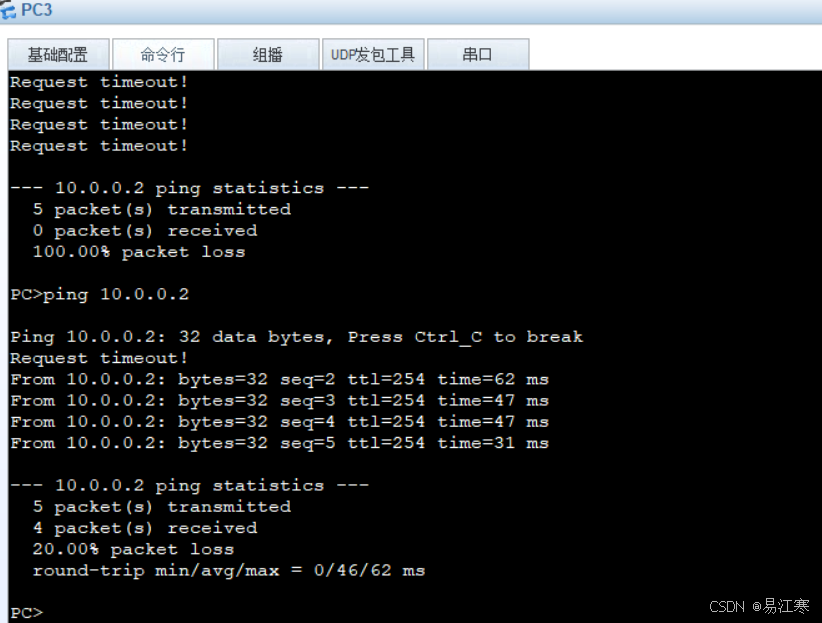

由于测试时间不在策略生效时间内所以无法ping通

现在为了实验演示效果我们将策略生效时间修改为any再次进行测试

可以看到策略生效后PC3可以ping通Web_server

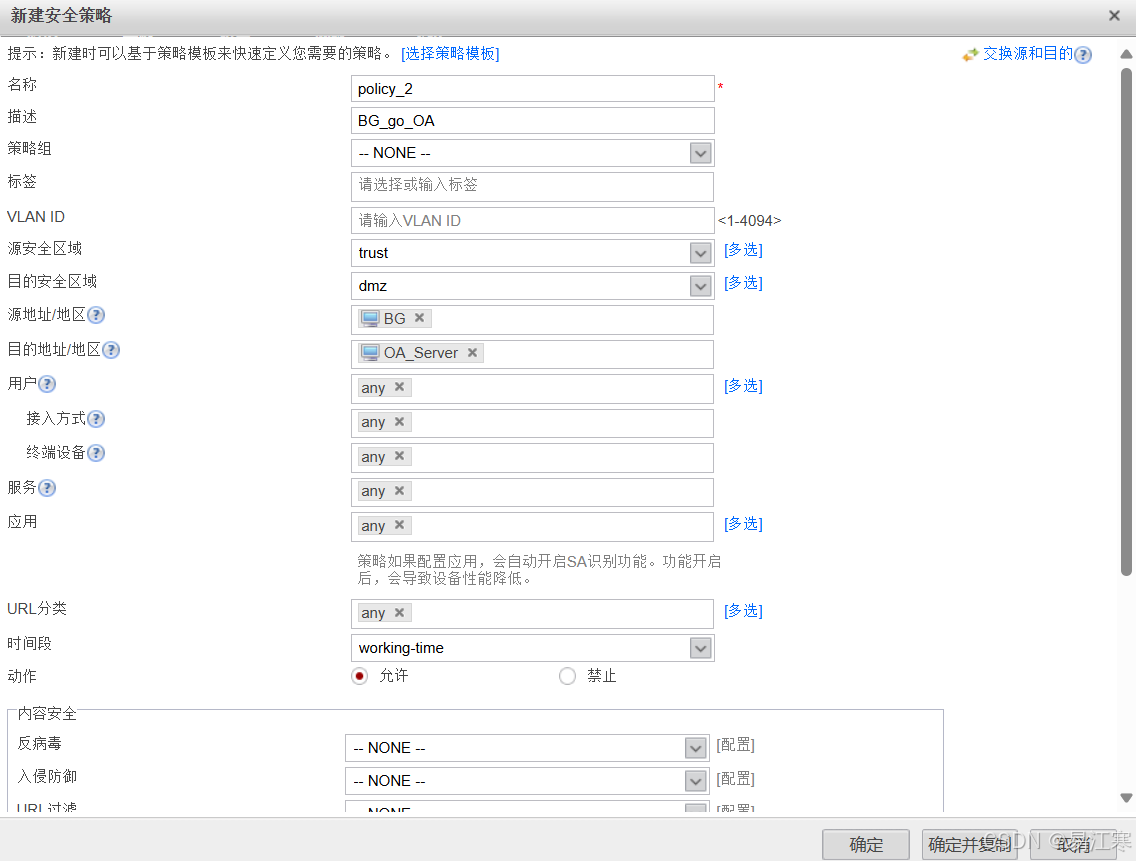

2、办公区PC在工作日时间(周一至周五，早8到晚6)可以正常访问OA Server，其他时间不允许

按照刚才的方式进行创建

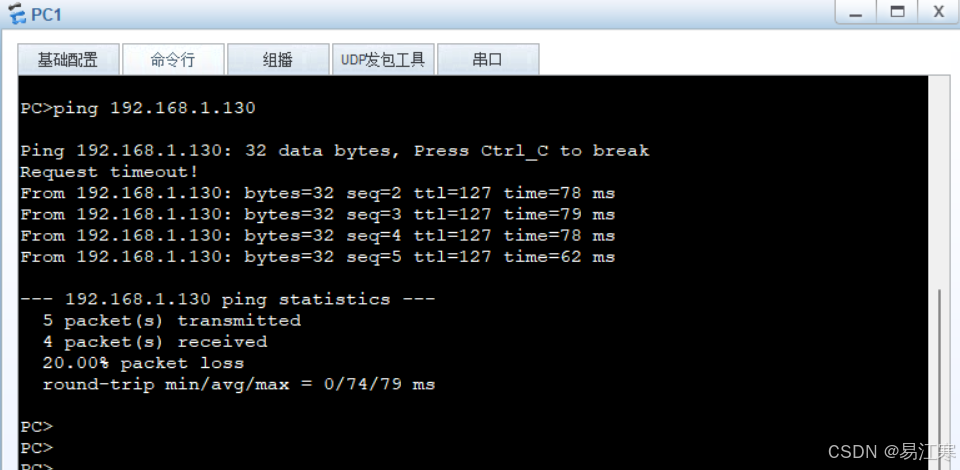

使用PC1测试可以ping通OA_server

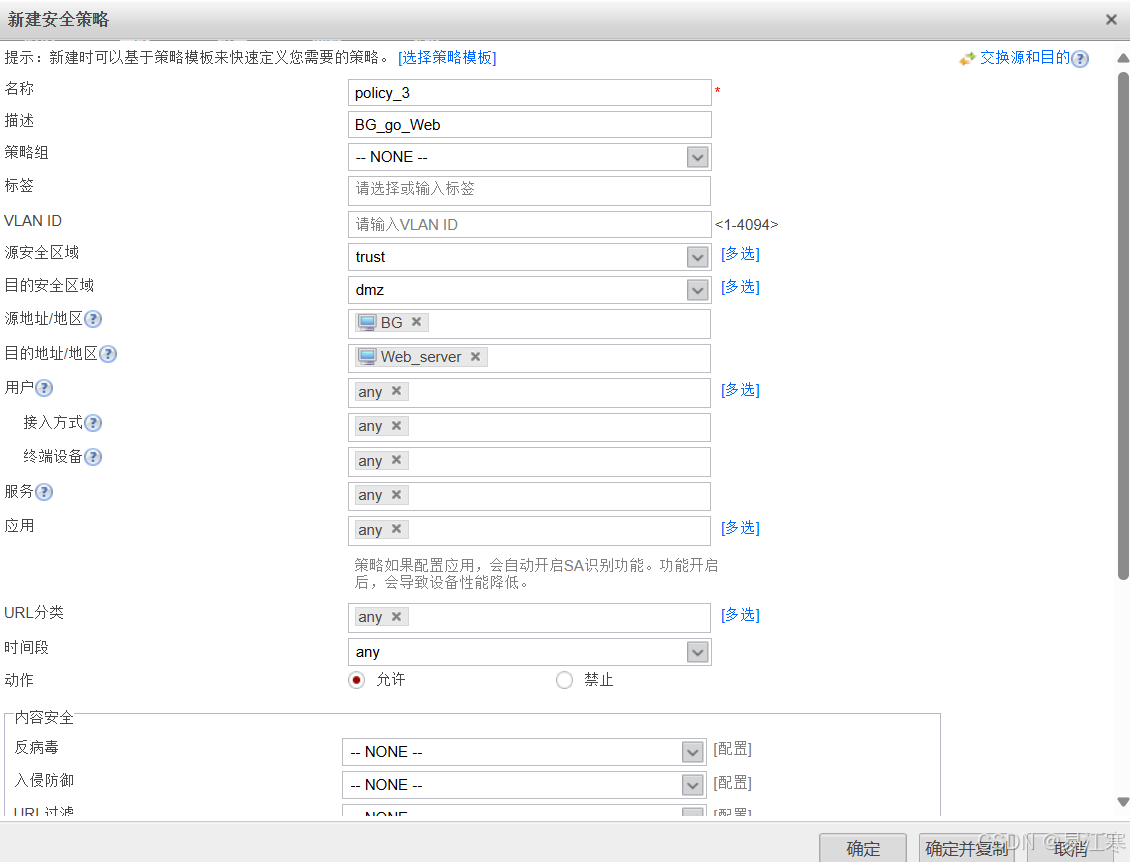

3、办公区PC可以在任意时刻访问Web server

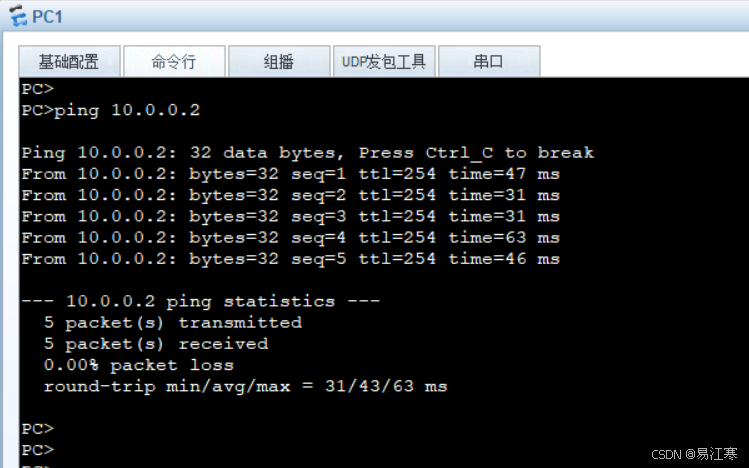

使用PC1测试可以ping通Web_server

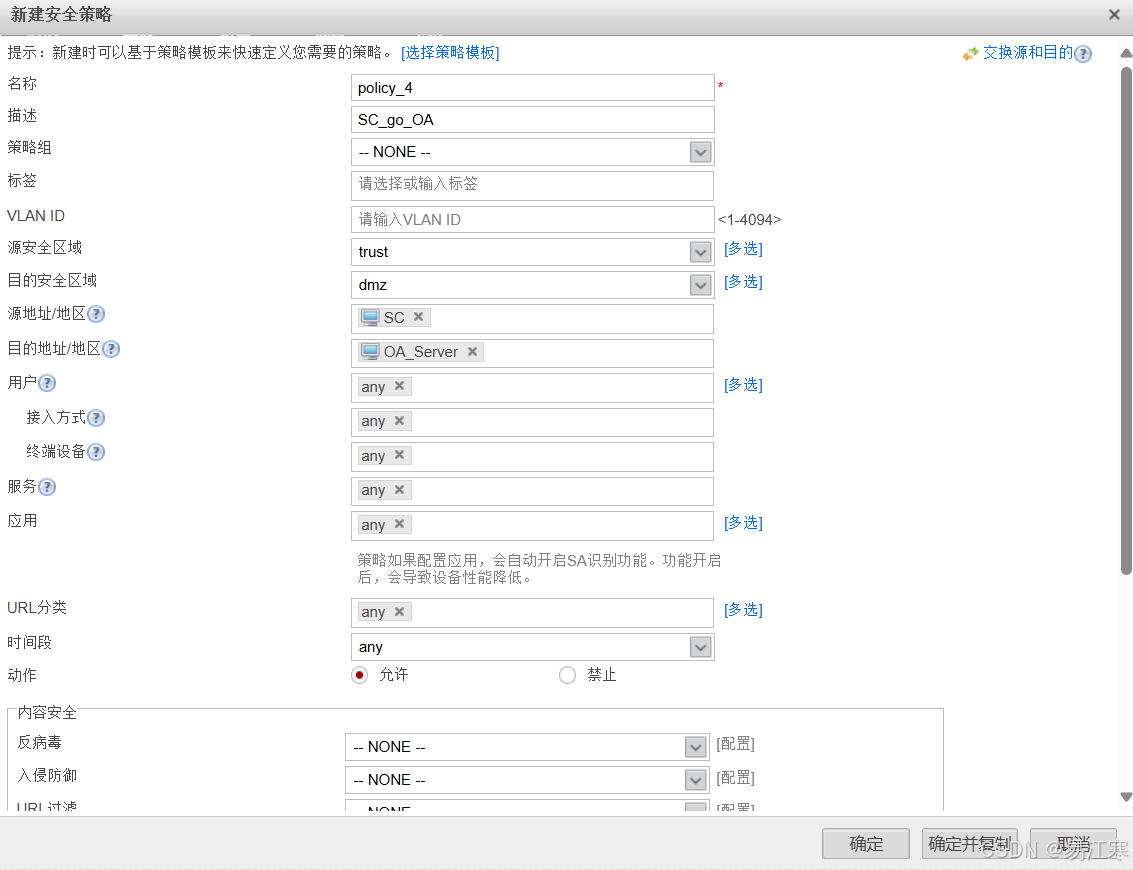

4、生产区PC可以在任意时刻访问OA Server，但是不能访问Web Server

由于防火墙存在一条拒绝所有的规则，所以在这里只配置允许访问OA Server的策略

使用PC2测试可以ping通OA_server但无法ping通Web_server

至此实验完成，所有实验要求均已实现。
