1.Keil5软件介绍

keil是一款广泛用于嵌入式系统开发的软件工具。它支持多种常见的微型控制器架构和编程语言，并提供了丰富的调试辅助功能，可以帮助开发人员在嵌入式系统开发过程中提高效率，缩短开发周期，是嵌入式系统开发领域的重要工具之一。

Keil软件的主要功能和作用

1.提供集成化的开发环境
2.支持多种芯片体系结构，例如ARM、8051、C251等
3.提供强大的调试功能
4.内置丰富的库函数和示例代码
5.可以连线多种仿真器和调试器

Keil软件的优点

1.跨平台支持，可在Window、Linux等操作系统上运行
2.易于使用
3.支持多种编程语言，如C、C++、ASM等
4.丰富的API和库函数
5.高效的编译器
6.强大的调试功能

2.Protues软件介绍

Proteus是英国著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。是世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DSPIC33、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加其他系列处理器模型。在编译方面，它也支持IAR、Keil和MATLAB等多种编译器。

Protues软件功能

1．原理布图
2．PCB自动或人工布线
3．SPICE电路仿真

Protues软件特点

1．互动的电路仿真
用户甚至可以实时采用诸如RAM，ROM，键盘，马达，LED，LCD，AD/DA，部分SPI器件，部分IIC器件。
2．仿真处理器及其外围电路
可以仿真51系列、AVR、PIC、ARM、等常用主流单片机。还可以直接在基于原理图的虚拟原型上编程，再配合显示及输出，能看到运行后输入输出的效果。配合系统配置的虚拟逻辑分析仪、示波器等，Proteus建立了完备的电子设计开发环境。

(一)利用Keil和protues完成51单片机的简单仿真（流水灯）

1.在Keil软件中编写51程序

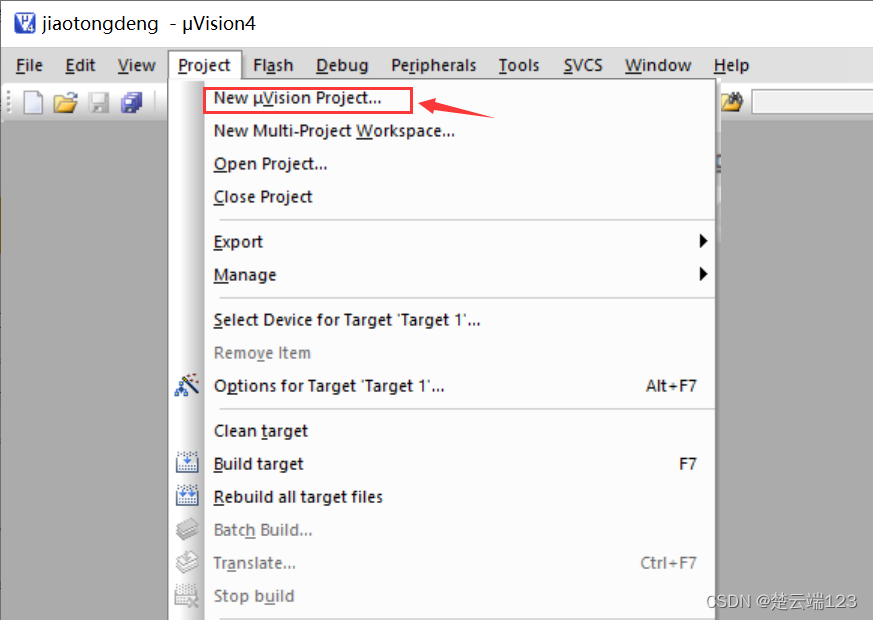

打开Keil软件，选择创建新工程
在这里插入图片描述

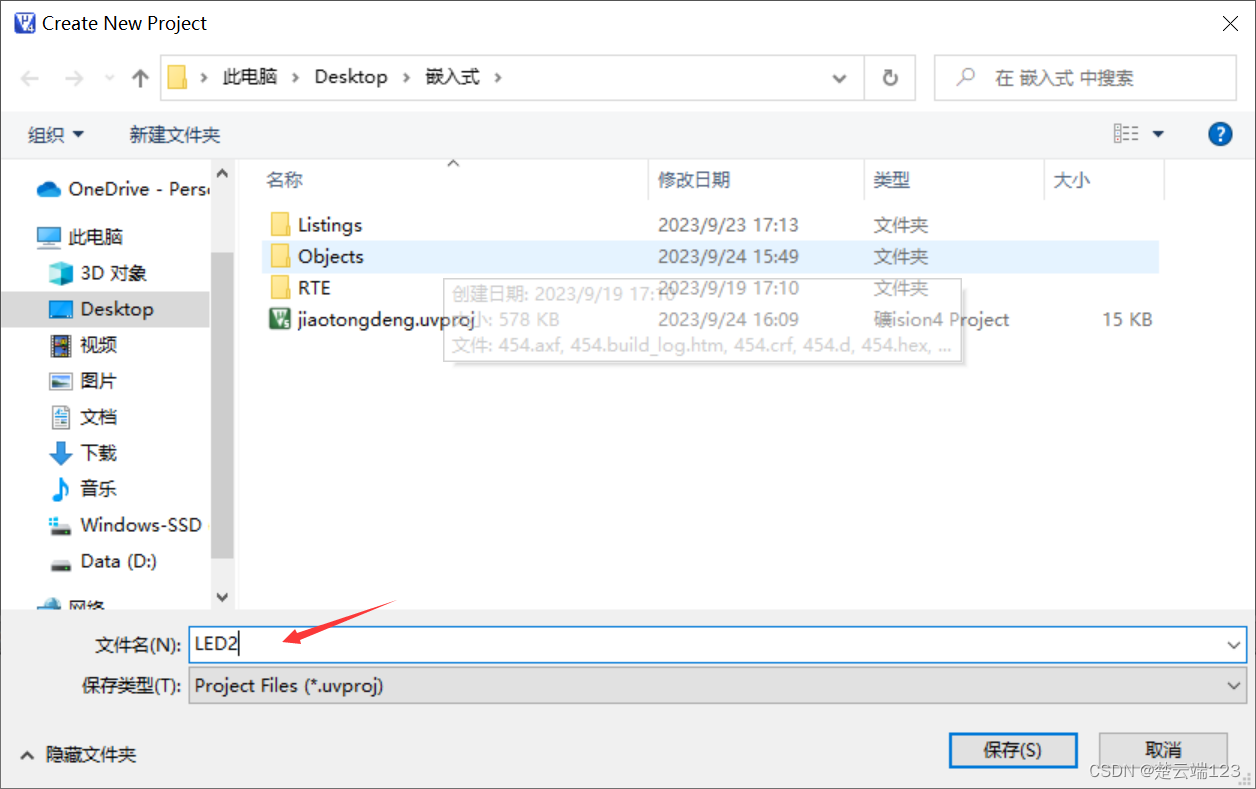

输入文件名
在这里插入图片描述

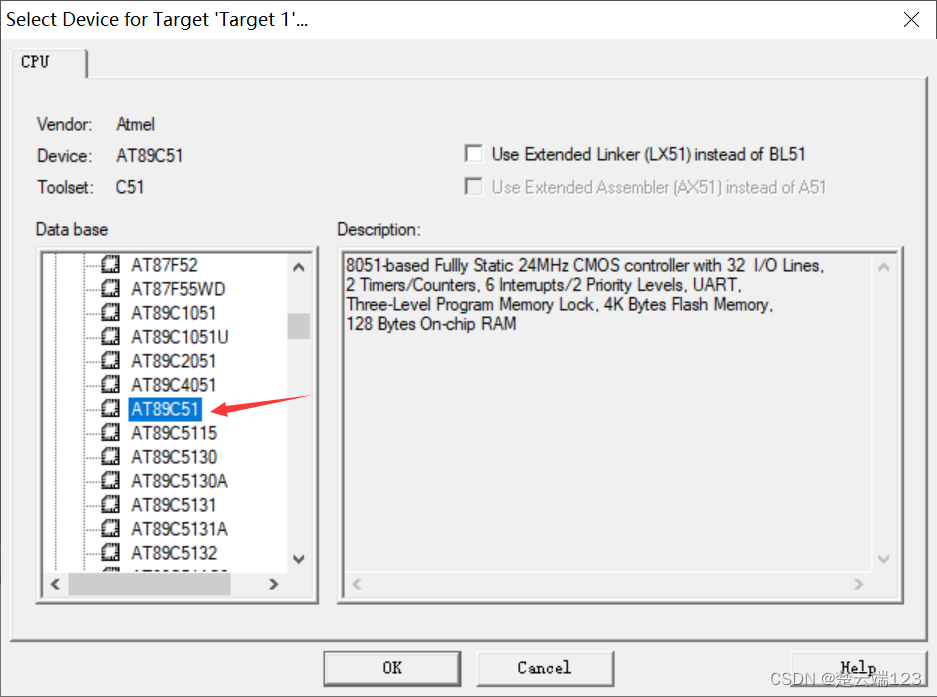

在Atmel中找到AT89C51，然后确定
在这里插入图片描述

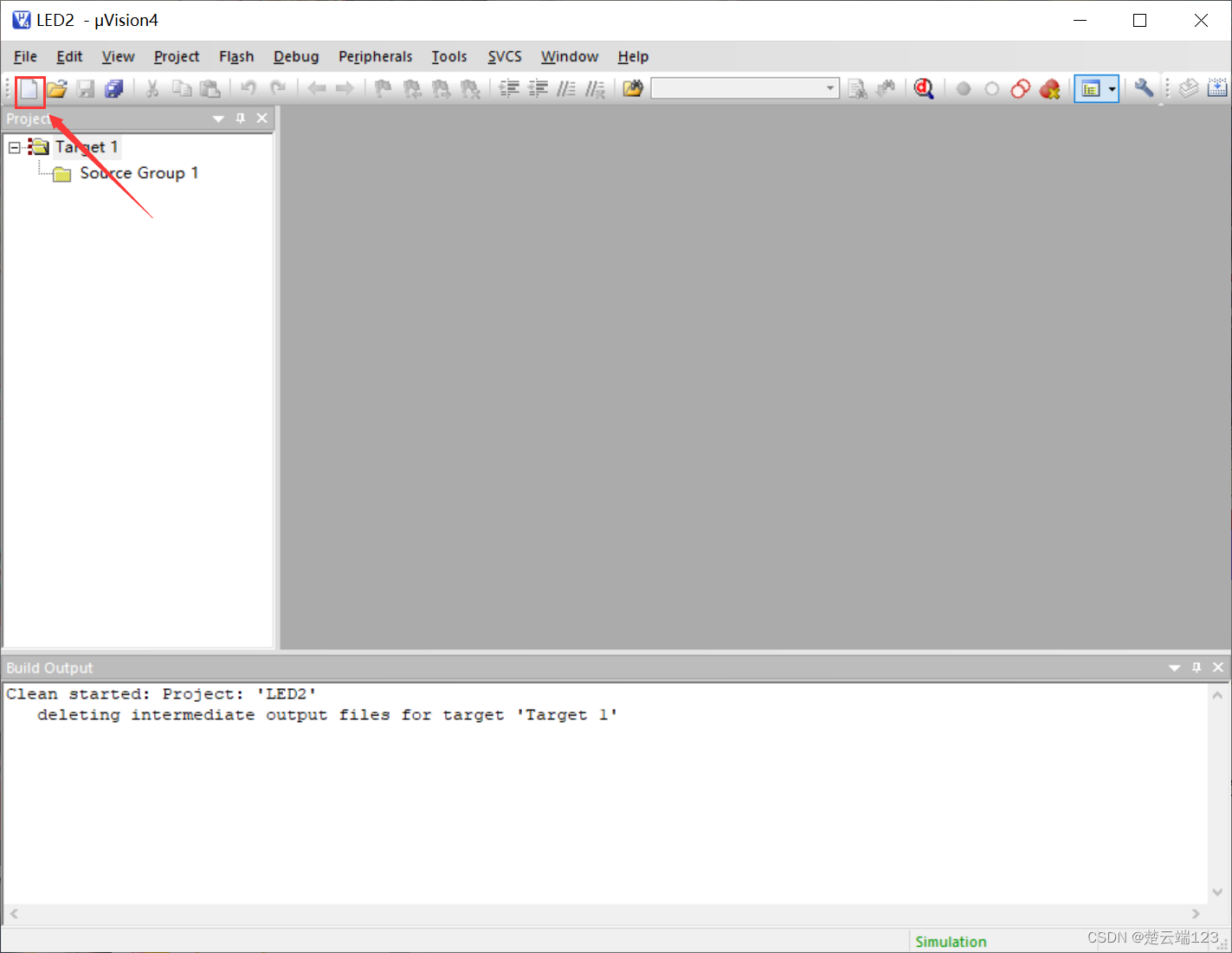

新建一个文档
在这里插入图片描述
然后把代码写进去，参考如下

#include <reg51.h>
	#include <intrins.h>
	void delay(int a)
	{
		int i,j;
		for(i=0;i<a;i++)
		{
			for(j=0;j<1000;j++) _nop_();

		}
	}

	void main(void)
	{
        char st[8]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
		int t=0;
		while(1)
		{
			P0=st[t];
			delay(50);
	        t++;
			if(t==8){
			t=0;
			}

		}
	}

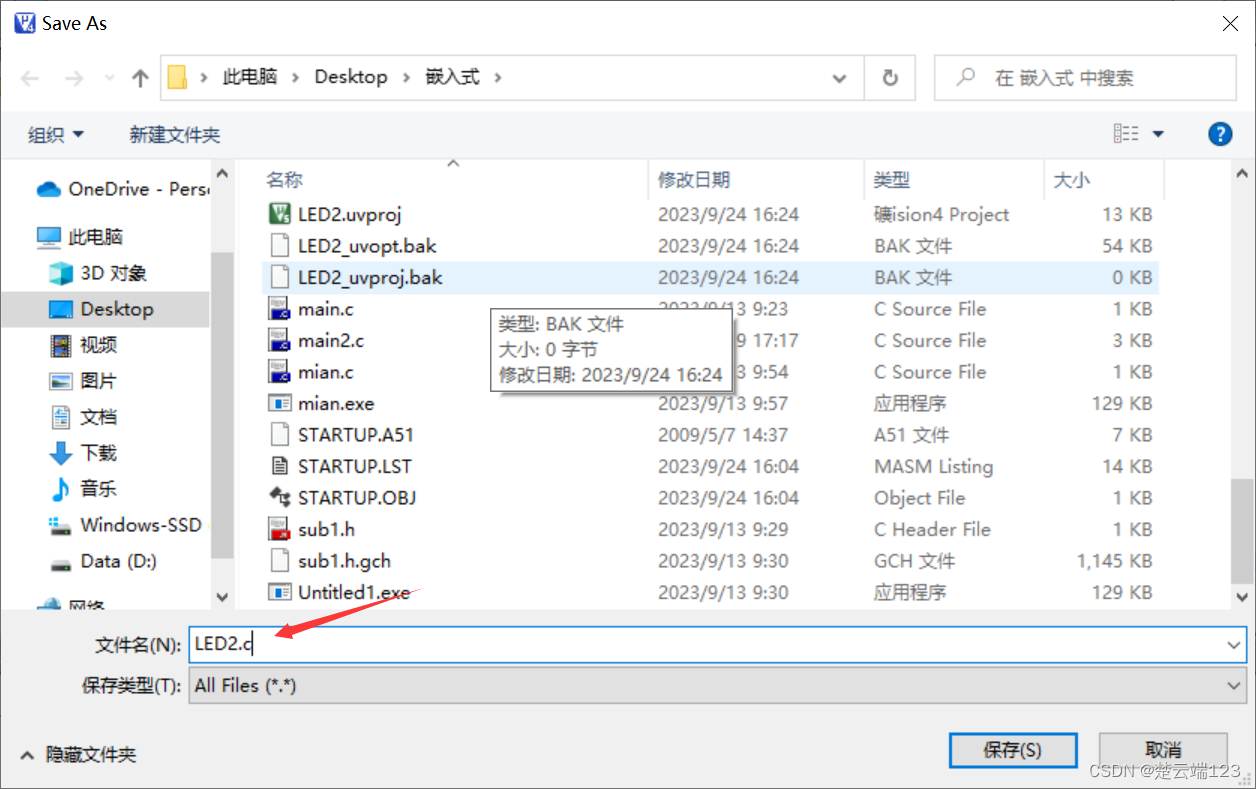

然后将文档进行保存，记得以.c为后缀命名
在这里插入图片描述

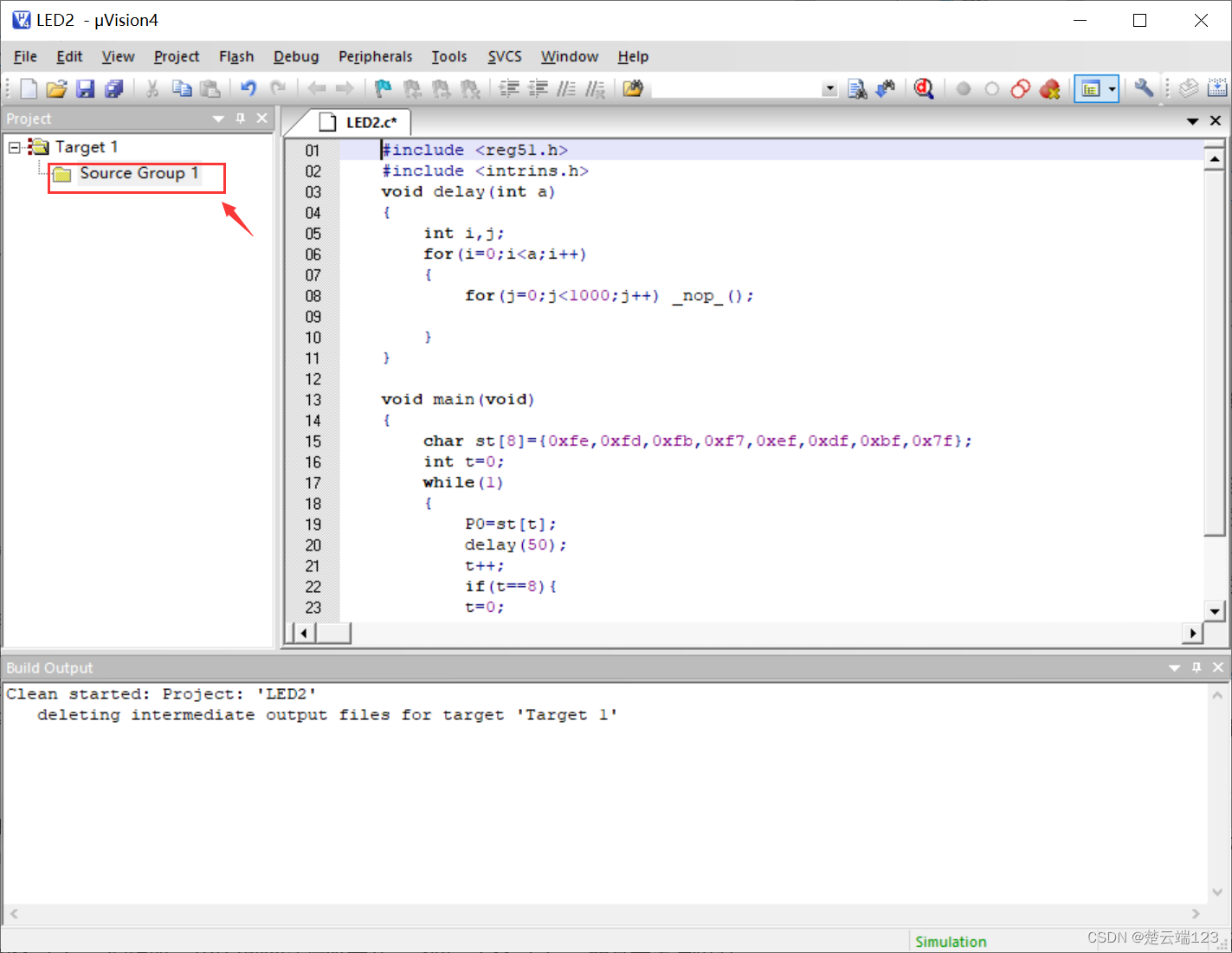

然后双击Source Group 1
在这里插入图片描述

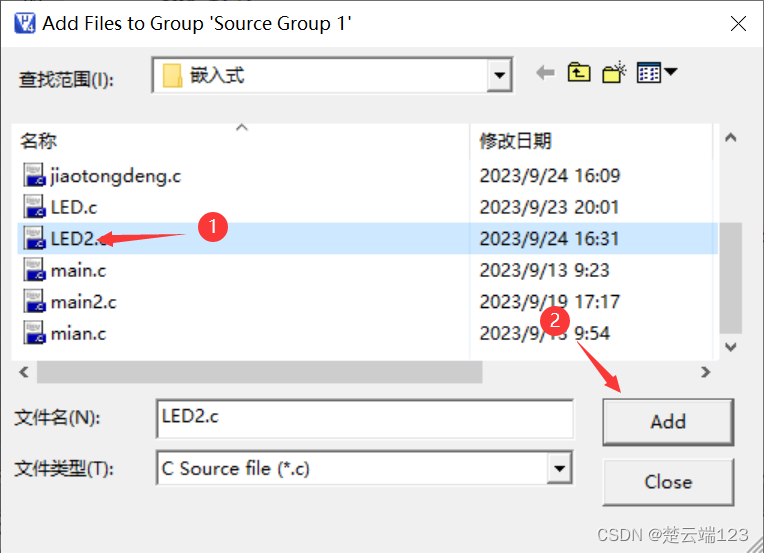

找到刚刚创建的LED2.c加入进去
在这里插入图片描述

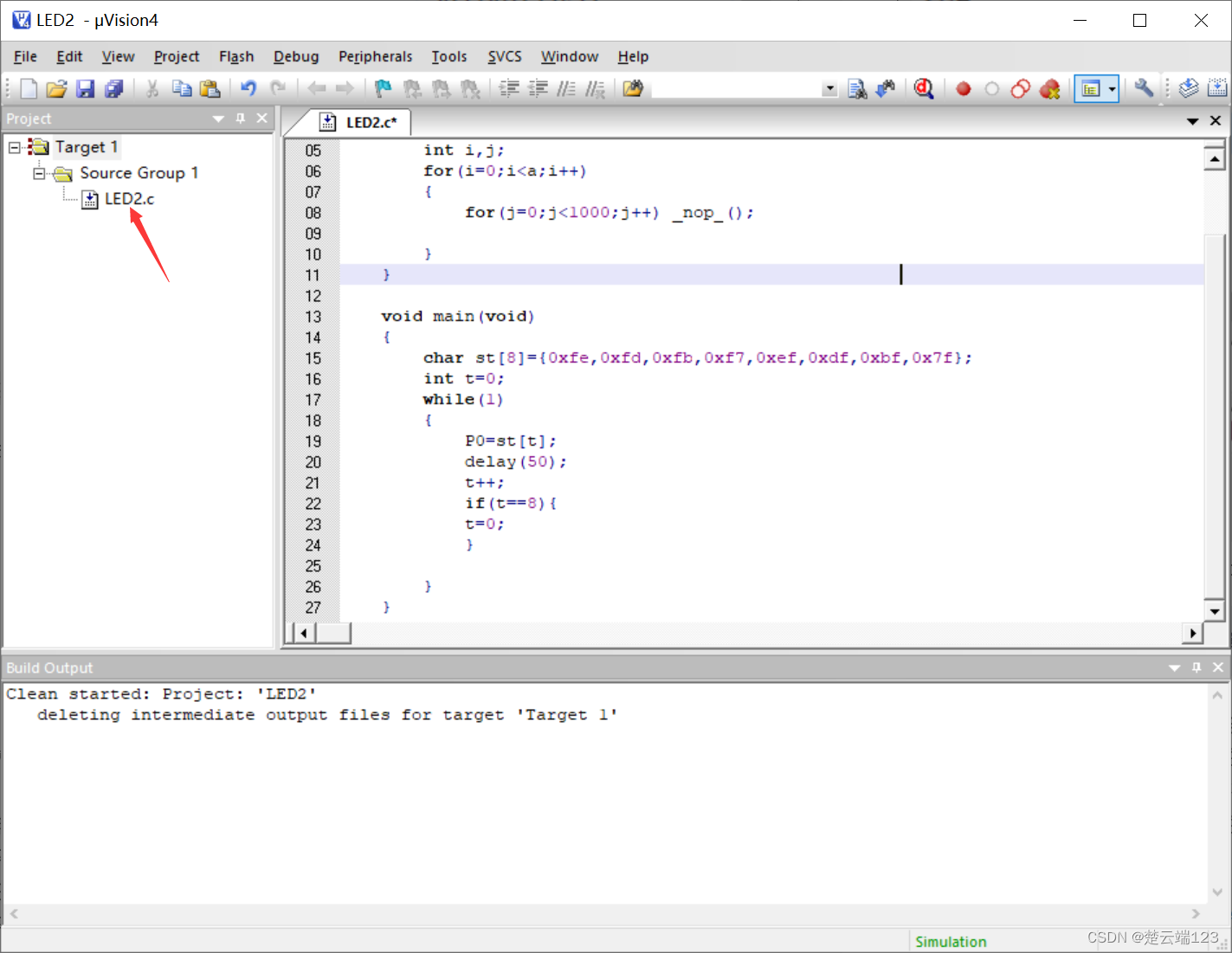

打开Source Group 1可以看见LED2.c加进去了
在这里插入图片描述

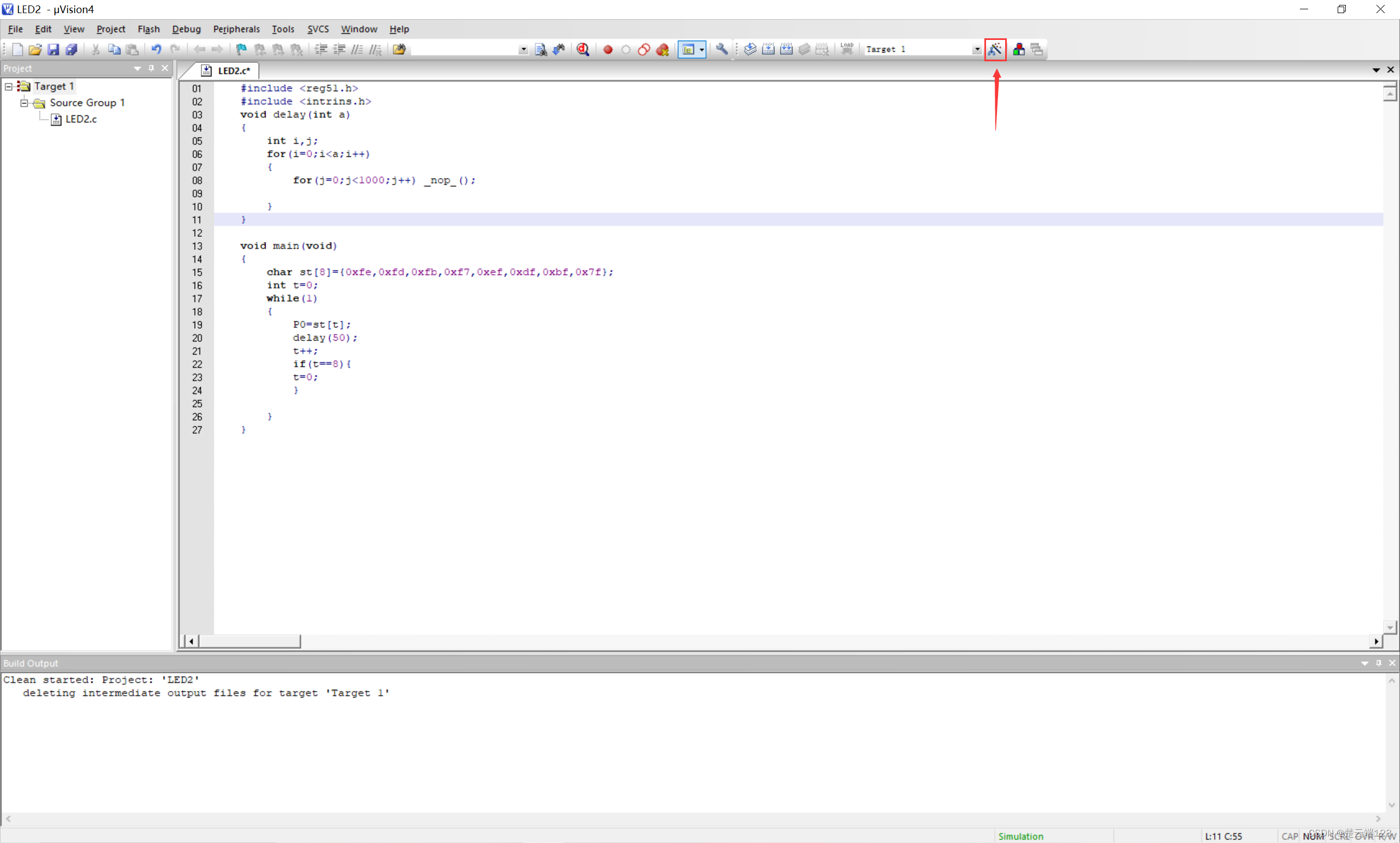

然后打开魔法棒
在这里插入图片描述

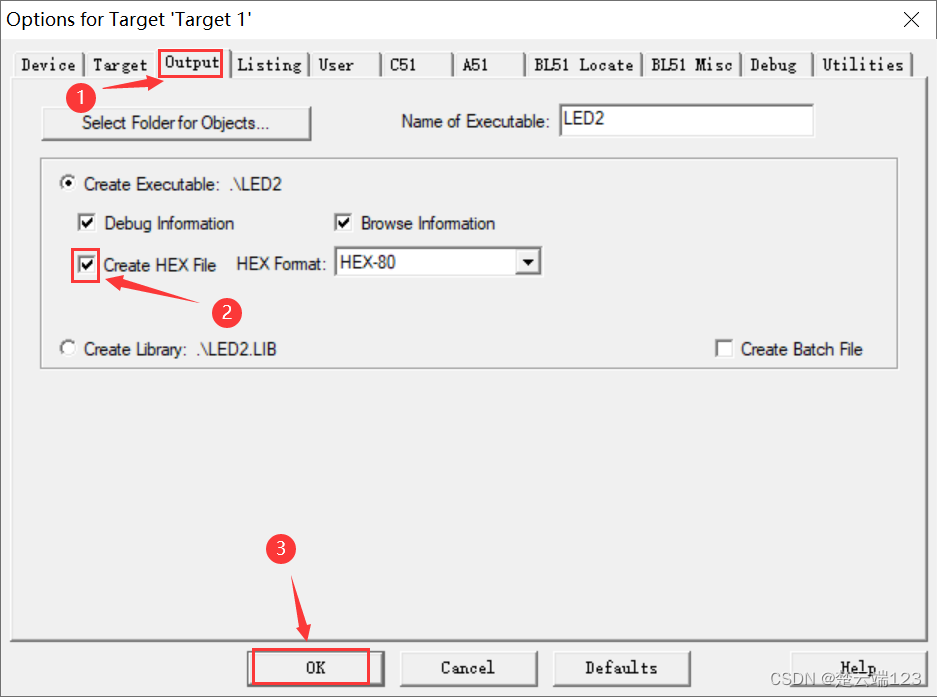

选择Output，打开Creat HEX file
在这里插入图片描述

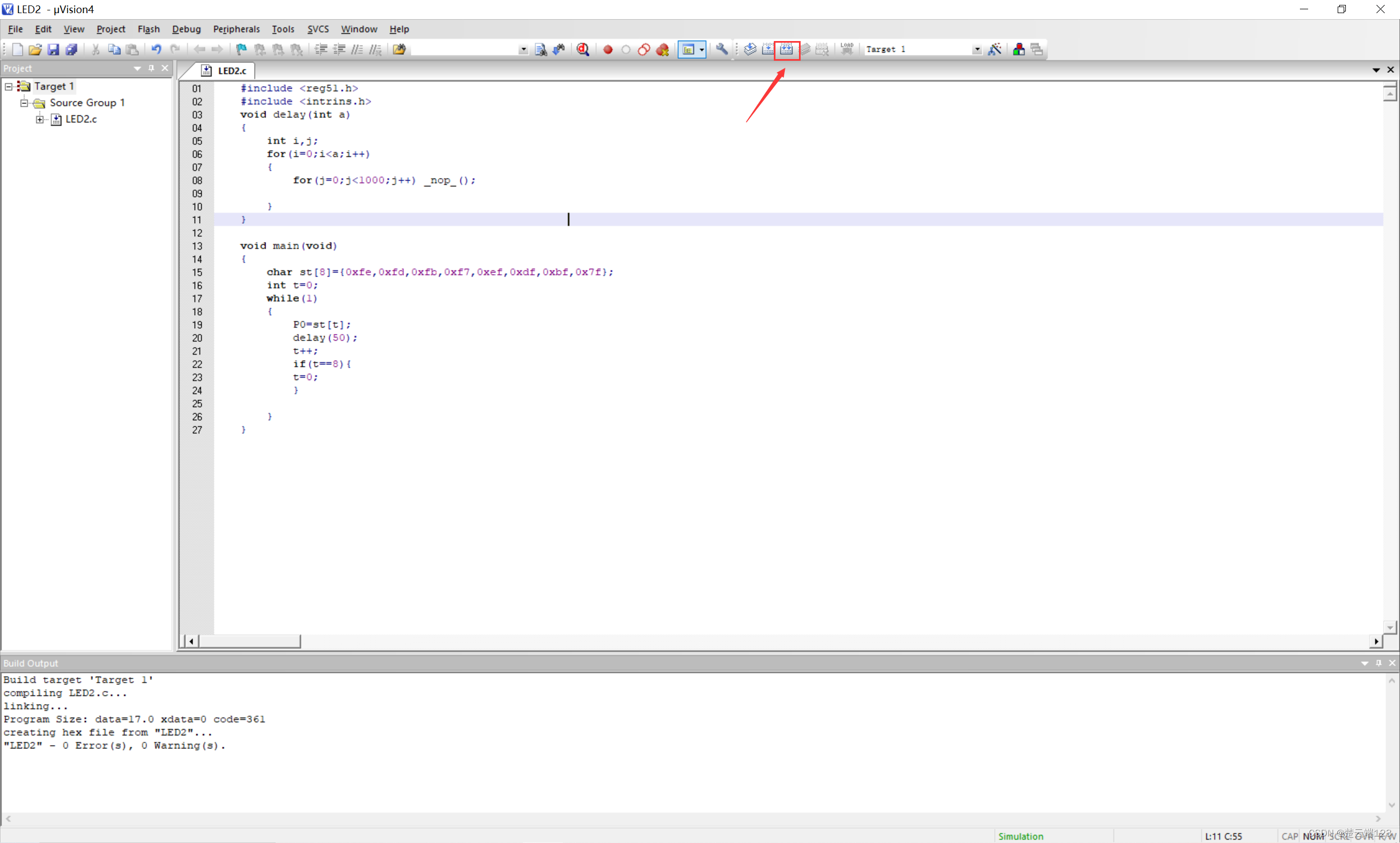

最后进行编译，可以看见没有错误
在这里插入图片描述

2.在protues中进行仿真

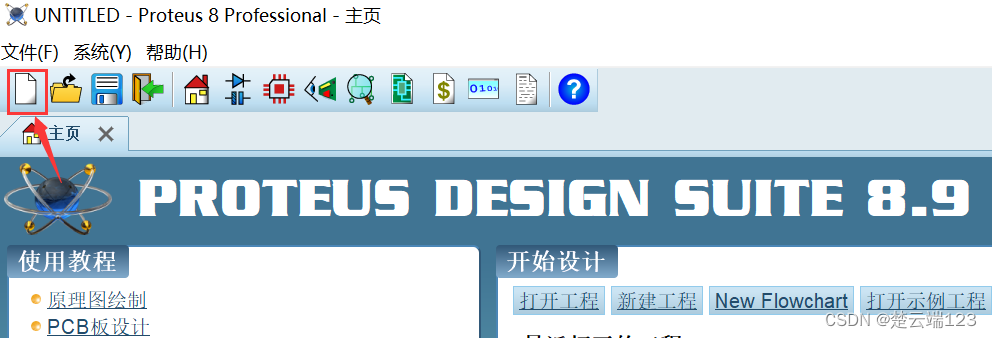

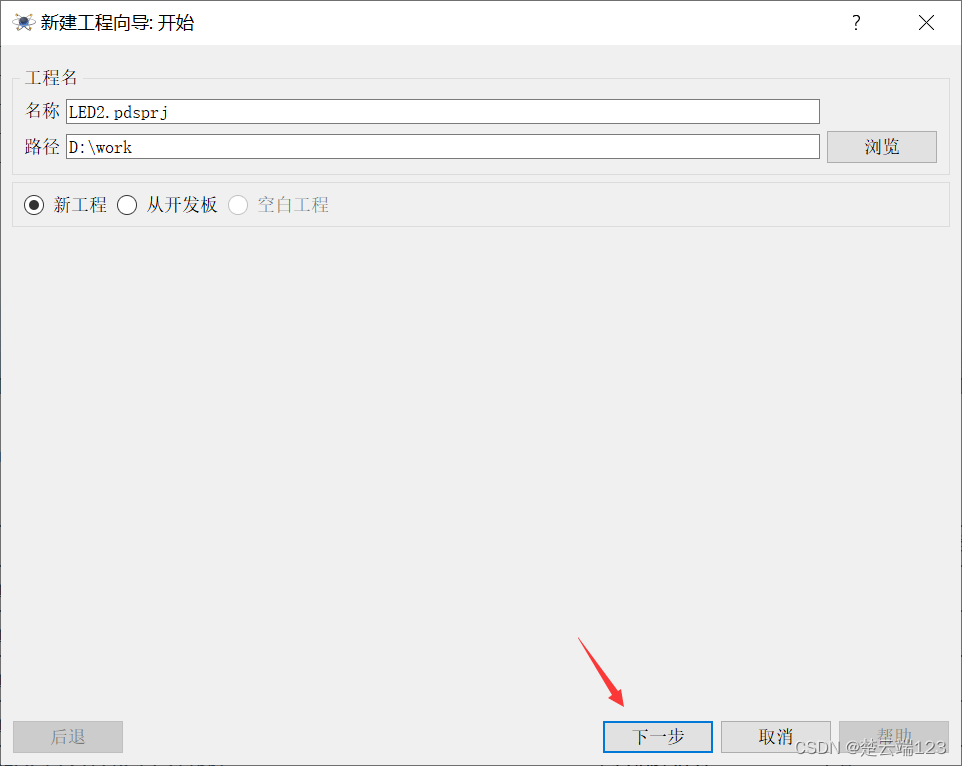

打开protues，选择新建工程
在这里插入图片描述
选择下一步
在这里插入图片描述
选择原理图DAFAULT，然后下一步
在这里插入图片描述
不用创建PCB布板设计，直接下一步
在这里插入图片描述

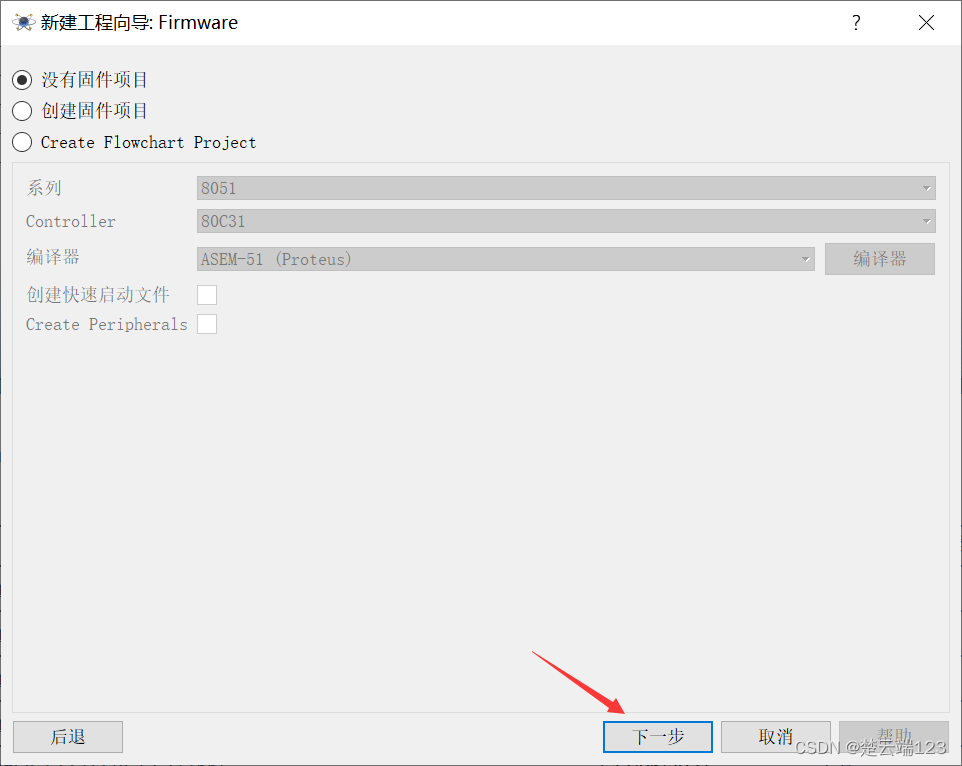

也不用创建固件项目，直接下一步
在这里插入图片描述

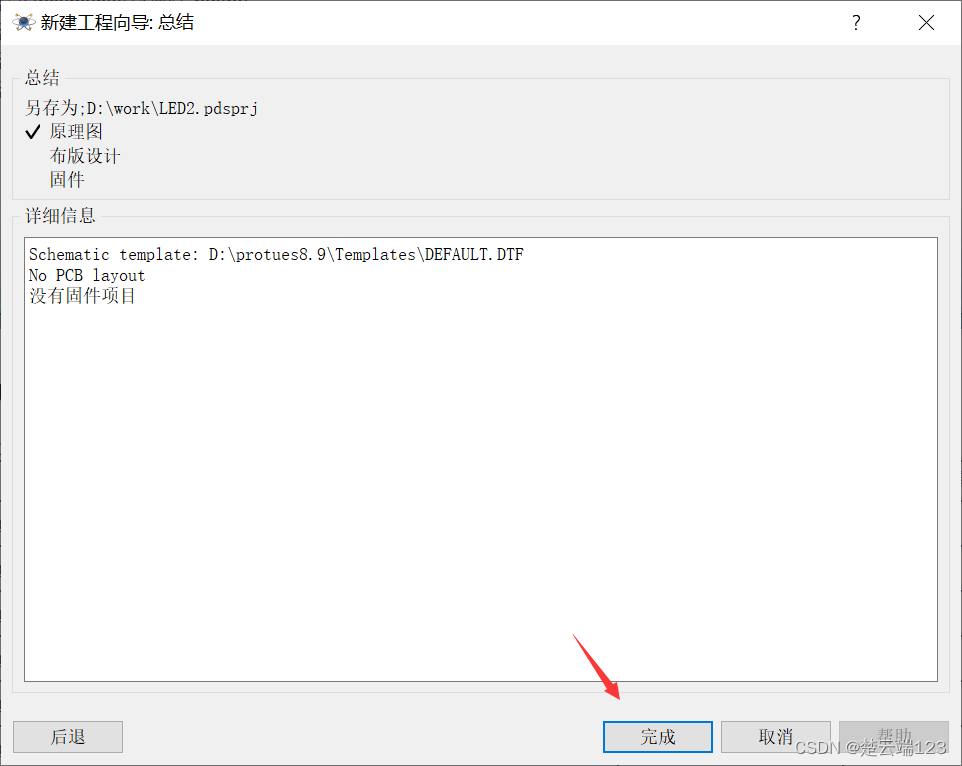

然后点完成
在这里插入图片描述
进入原理图绘制界面，找到左上的P
在这里插入图片描述

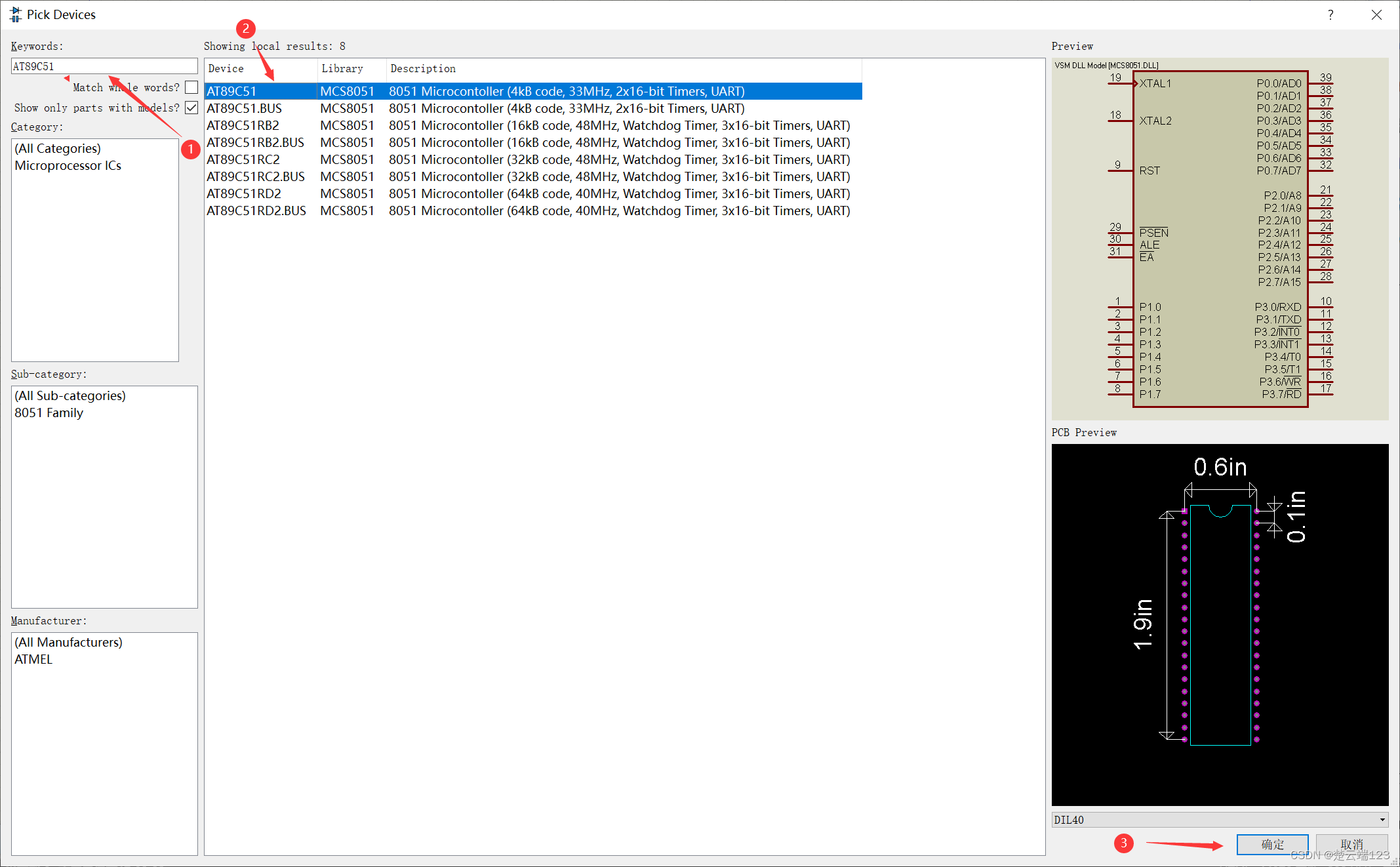

搜索AT89C51
在这里插入图片描述

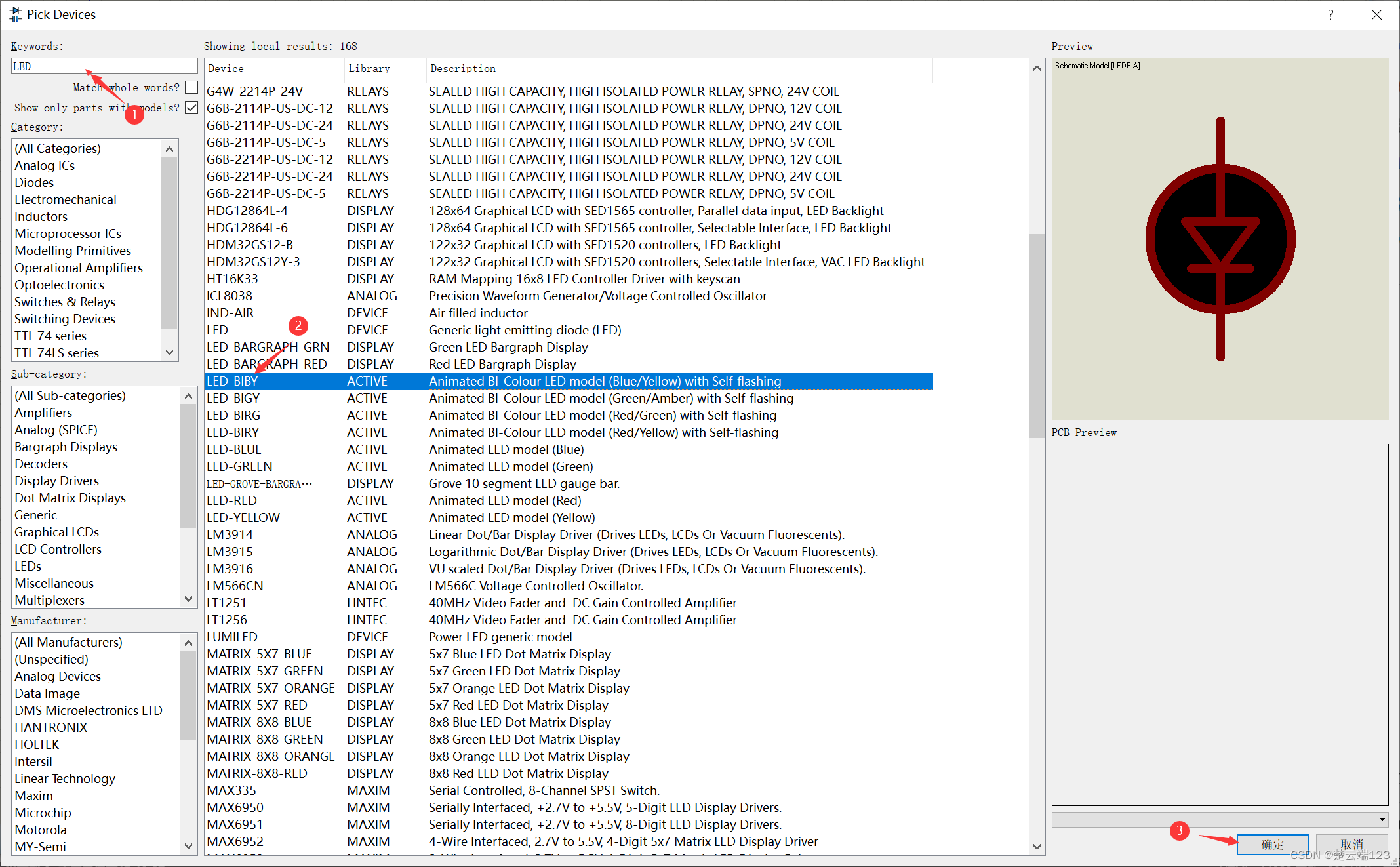

再搜索LED
在这里插入图片描述

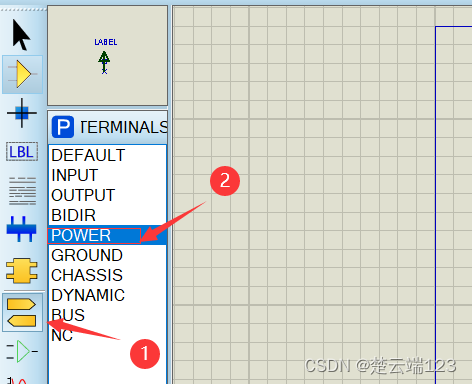

然后返回之前的界面，找到电源
在这里插入图片描述

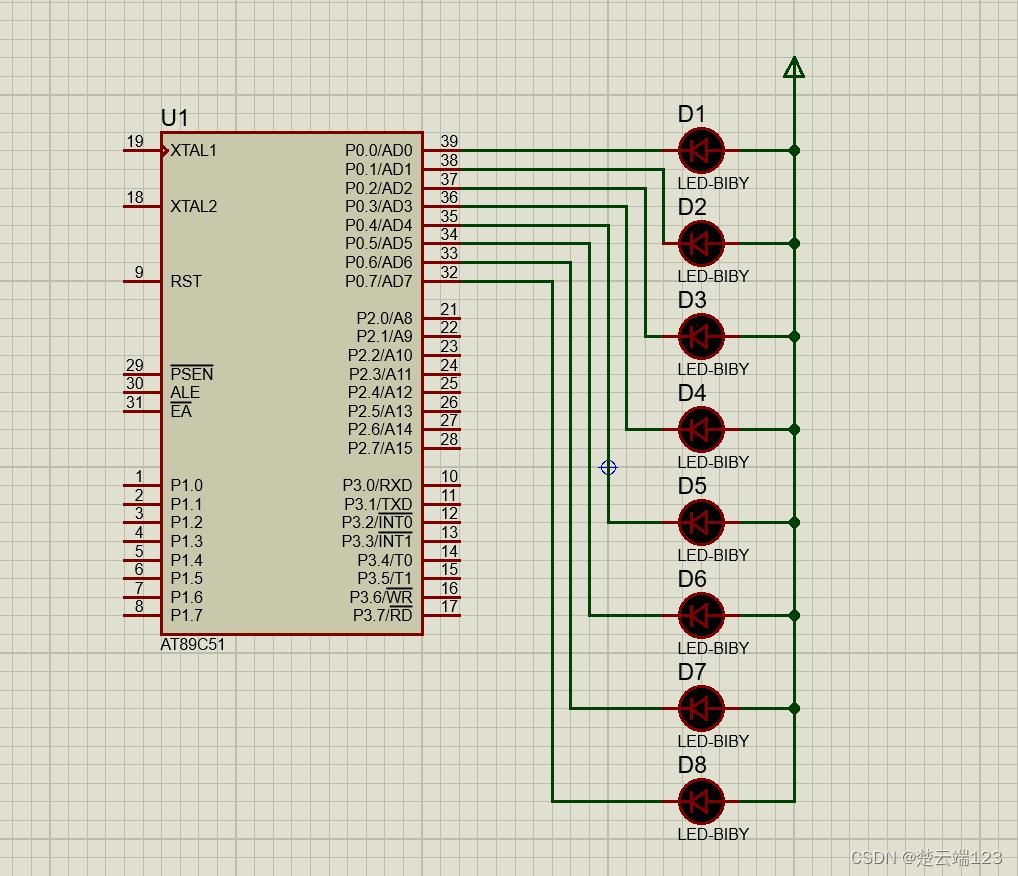

然后将上述找到的元件链接起来
在这里插入图片描述

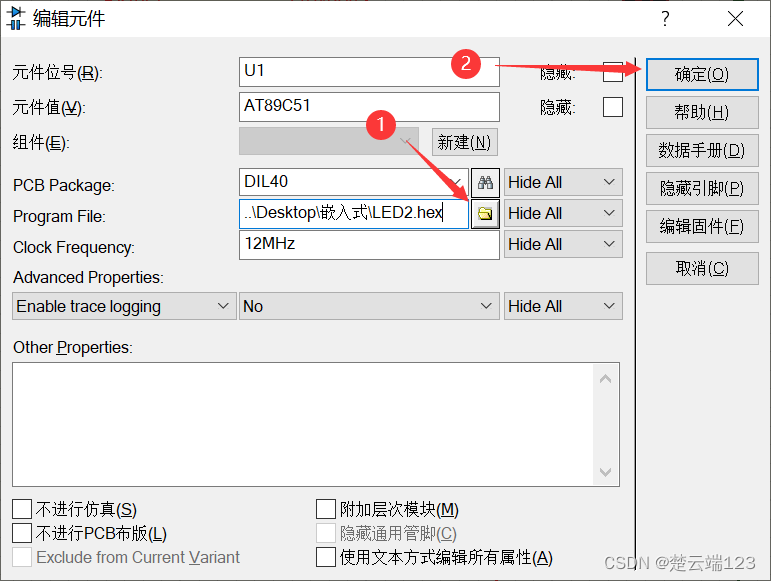

然后右键点击51单片机，选择编辑属性，点击文件夹，将刚刚生成的LED2.hex文件添加然后点完成。
在这里插入图片描述

3.仿真

上述步骤完成后，点击左下角的仿真
在这里插入图片描述
查看仿真结果

交通灯 - Proteus 8 Professional - 原理图绘制 2023-09-24 17-26-19

（二）ARM开发，使用MDK编译简单STM32程序（LED灯闪烁）

1.使用Keil编写程序

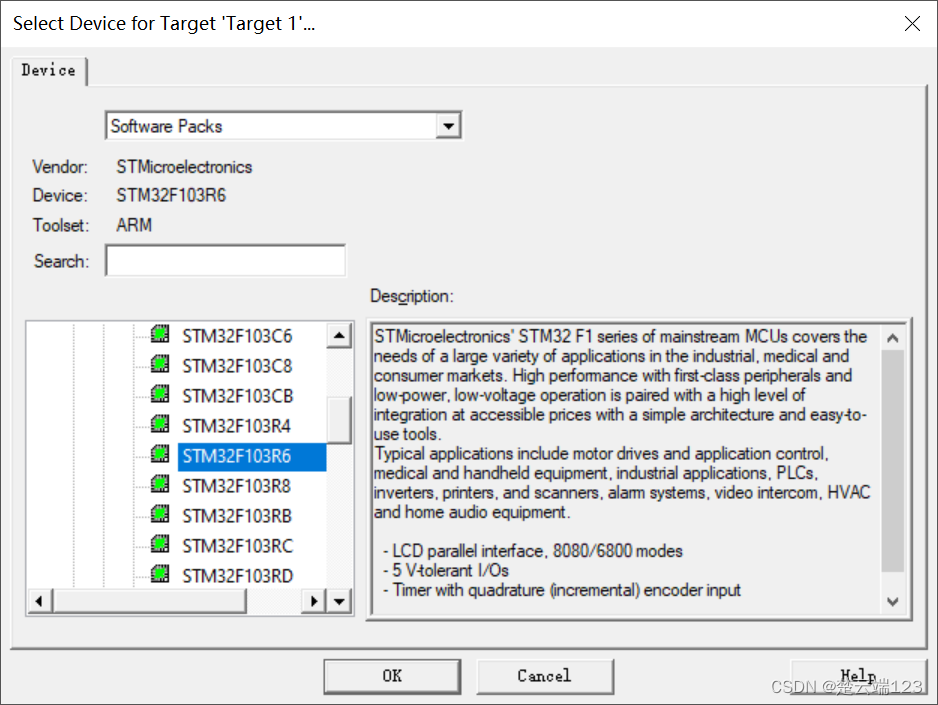

创建工程部份和上述51单片机一致，在选择stm32型号时使用STM32F103R6
在这里插入图片描述

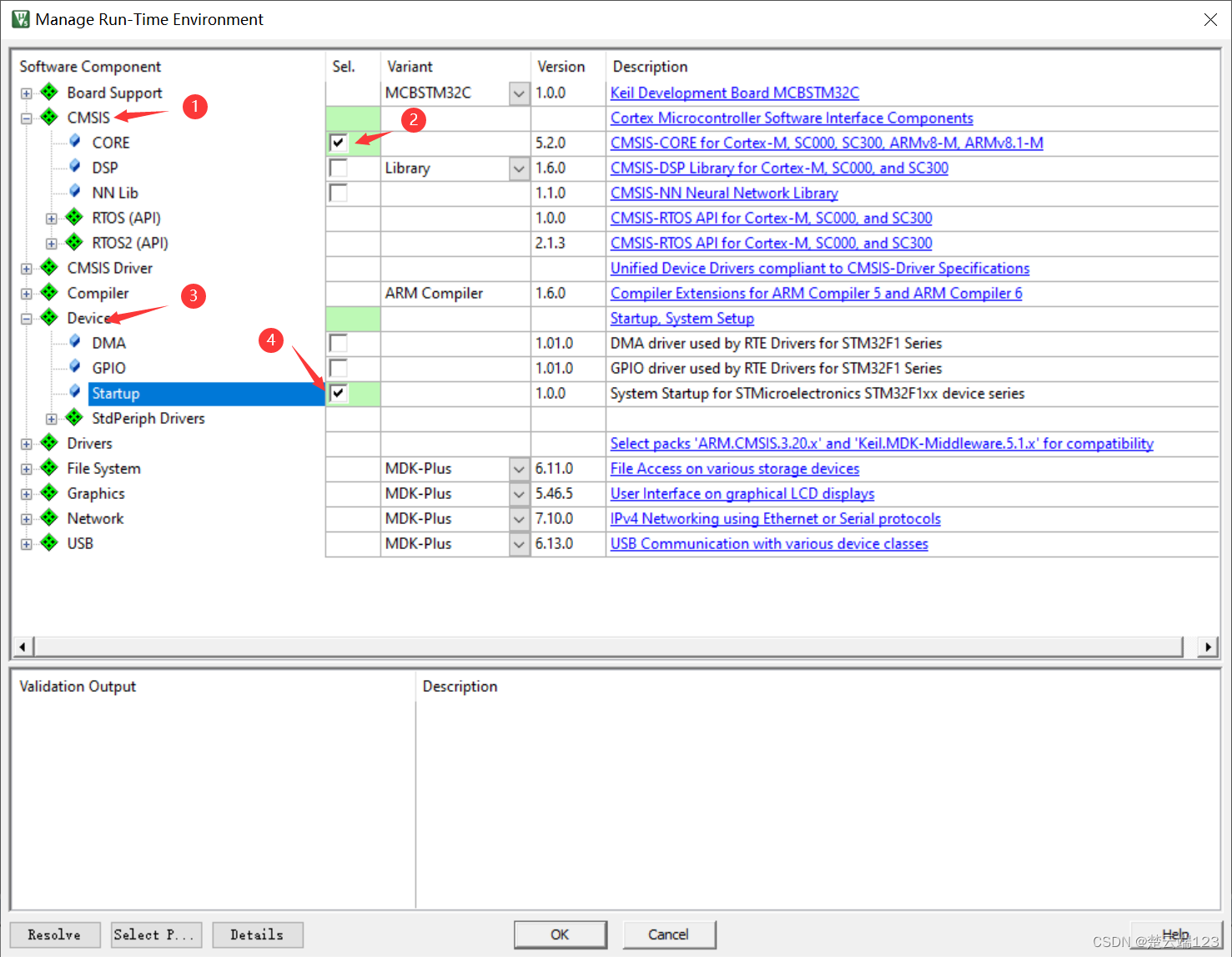

按照下图选择序号
在这里插入图片描述
代码如下（参考ARM开发：使用MDK编译stm32简单程序（闪烁LED））

#define PERIPH_BASE           ((unsigned int)0x40000000)//AHB
#define APB2PERIPH_BASE       (PERIPH_BASE + 0x10000)
#define GPIOA_BASE            (APB2PERIPH_BASE + 0x0800)
//GPIOA_BASE=0x40000000+0x10000+0x0800=0x40010800，该地址为GPIOA的基地址
#define GPIOB_BASE            (APB2PERIPH_BASE + 0x0C00)
//GPIOB_BASE=0x40000000+0x10000+0x0C00=0x40010C00，该地址为GPIOB的基地址
#define GPIOC_BASE            (APB2PERIPH_BASE + 0x1000)
//GPIOC_BASE=0x40000000+0x10000+0x1000=0x40011000，该地址为GPIOC的基地址
#define GPIOD_BASE            (APB2PERIPH_BASE + 0x1400)
//GPIOD_BASE=0x40000000+0x10000+0x1400=0x40011400，该地址为GPIOD的基地址
#define GPIOE_BASE            (APB2PERIPH_BASE + 0x1800)
//GPIOE_BASE=0x40000000+0x10000+0x0800=0x40011800，该地址为GPIOE的基地址
#define GPIOF_BASE            (APB2PERIPH_BASE + 0x1C00)
//GPIOF_BASE=0x40000000+0x10000+0x0800=0x40011C00，该地址为GPIOF的基地址
#define GPIOG_BASE            (APB2PERIPH_BASE + 0x2000)
//GPIOG_BASE=0x40000000+0x10000+0x0800=0x40012000，该地址为GPIOG的基地址
#define GPIOA_ODR_Addr    (GPIOA_BASE+12) //0x4001080C
#define GPIOB_ODR_Addr    (GPIOB_BASE+12) //0x40010C0C
#define GPIOC_ODR_Addr    (GPIOC_BASE+12) //0x4001100C
#define GPIOD_ODR_Addr    (GPIOD_BASE+12) //0x4001140C
#define GPIOE_ODR_Addr    (GPIOE_BASE+12) //0x4001180C
#define GPIOF_ODR_Addr    (GPIOF_BASE+12) //0x40011A0C
#define GPIOG_ODR_Addr    (GPIOG_BASE+12) //0x40011E0C

#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))

 #define LED0  MEM_ADDR(BITBAND(GPIOA_ODR_Addr,8))
//#define LED0 *((volatile unsigned long *)(0x422101a0)) //PA8
//定义typedef类型别名
typedef  struct
{
   volatile  unsigned  int  CR;
   volatile  unsigned  int  CFGR;
   volatile  unsigned  int  CIR;
   volatile  unsigned  int  APB2RSTR;
   volatile  unsigned  int  APB1RSTR;
   volatile  unsigned  int  AHBENR;
   volatile  unsigned  int  APB2ENR;
   volatile  unsigned  int  APB1ENR;
   volatile  unsigned  int  BDCR;
   volatile  unsigned  int  CSR;
} RCC_TypeDef;

#define RCC ((RCC_TypeDef *)0x40021000)
//定义typedef类型别名
typedef  struct
{
volatile  unsigned  int  CRL;
volatile  unsigned  int  CRH;
volatile  unsigned  int  IDR;
volatile  unsigned  int  ODR;
volatile  unsigned  int  BSRR;
volatile  unsigned  int  BRR;
volatile  unsigned  int  LCKR;
} GPIO_TypeDef;
//GPIOA指向地址GPIOA_BASE,GPIOA_BASE地址存放的数据类型为GPIO_TypeDef
#define GPIOA ((GPIO_TypeDef *)GPIOA_BASE)

void  LEDInit( void )
{
     RCC->APB2ENR|=1<<2;  //GPIOA 时钟开启
     GPIOA->CRH&=0XFFFFFFF0;
     GPIOA->CRH|=0X00000003;
}

//粗略延时
void  delay( int  t)
{
     unsigned  int  i,n;
     for (n=0;n<t;n++)
         for (i=0;i<800;i++);
}

int main(void)
{
	 LEDInit();
     while (1)
     {
         LED0=0;//LED熄灭
         delay(500);//延时时间
         LED0=1;//LED亮
         delay(500);//延时时间
     }
}

2. 电路链接以及烧录

这里我使用的时STM32最小开发板和USB转TTL串口模块

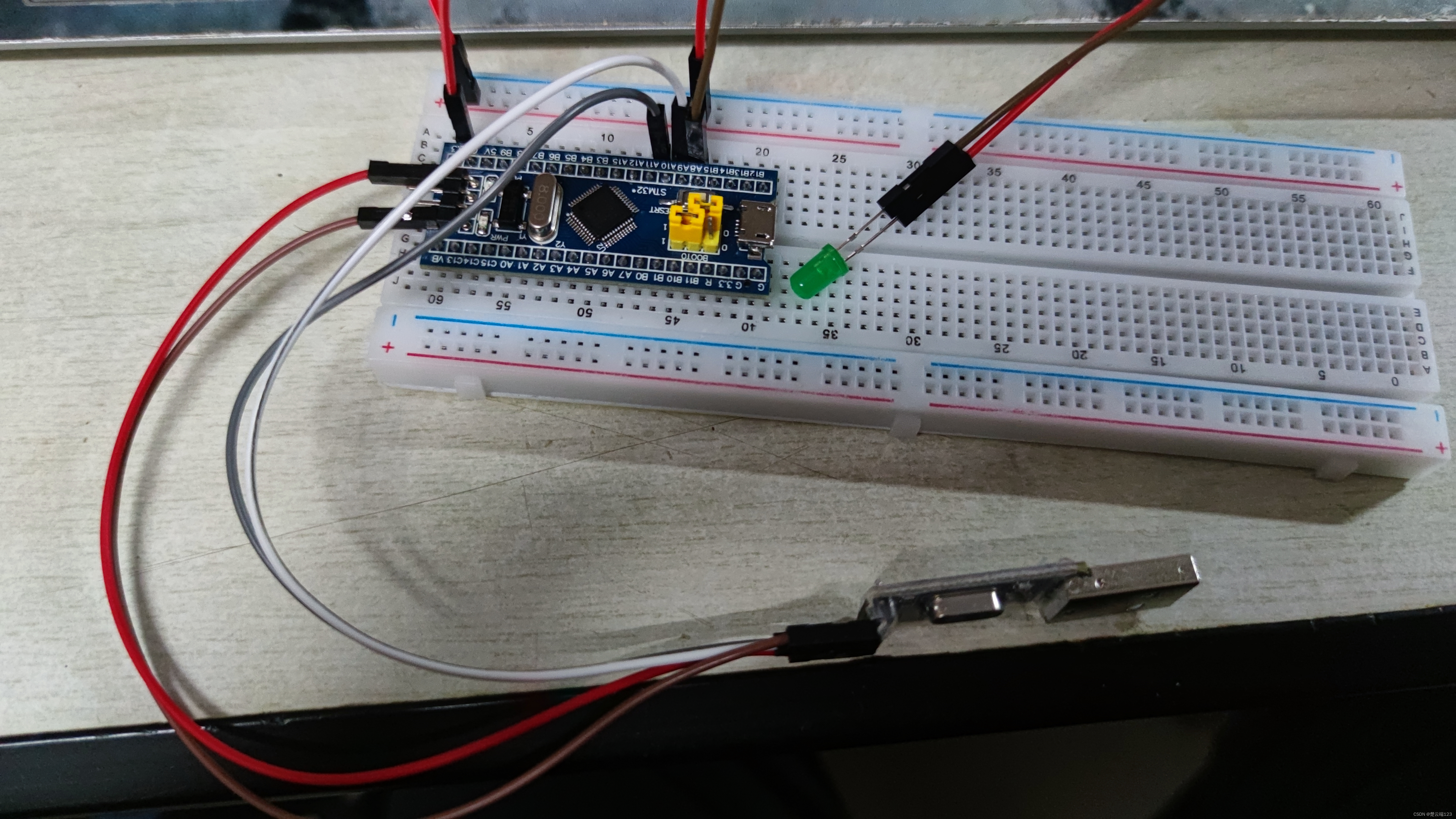

电路连接如下
在这里插入图片描述

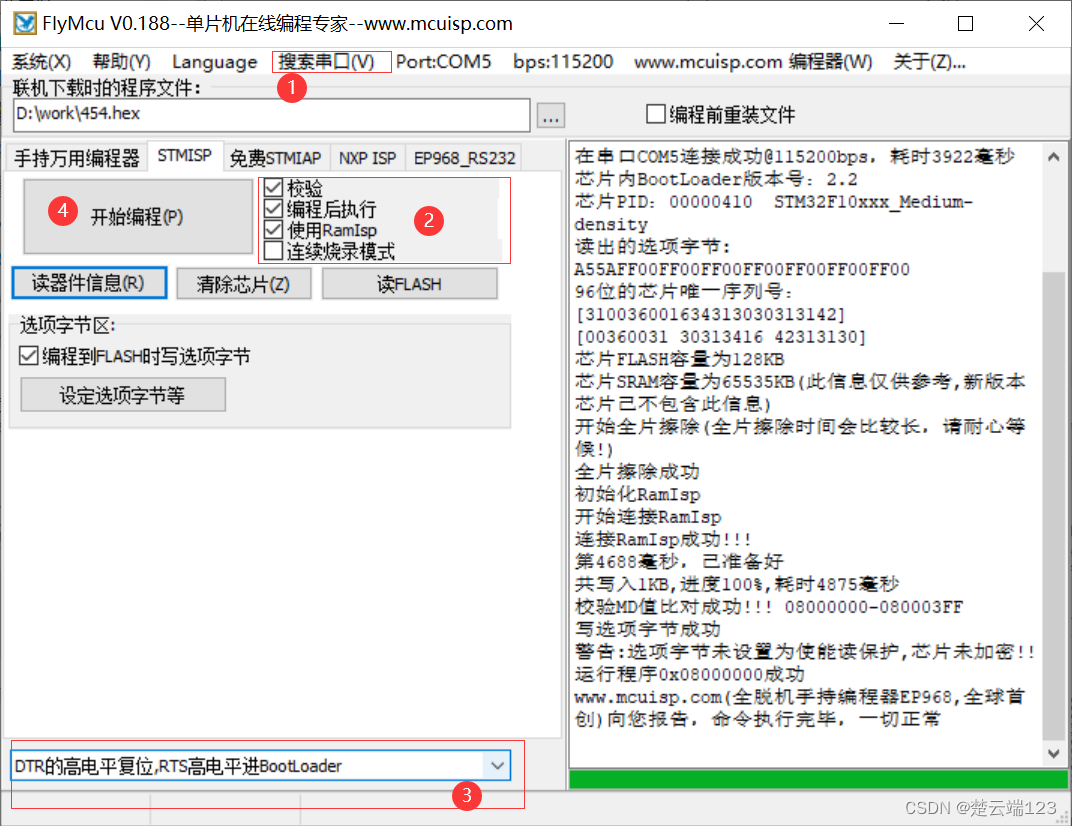

然后打开我们的烧录程序
在这里插入图片描述
然后查看结果

VID_20230924_184345

（三）嵌入式C程序中的register和volatile

1.register

寄存器比内存访问要快，因此可以使用register关键字将C程序中最常用的变量放入寄存器中。关键字register会向编译器提示可以将给定变量放入寄存器中。编译器可以选择是否将其保存在寄存器中。通常，编译器自己进行优化，然后将变量放入寄存器中。
示例

#include<stdio.h>

int main() { int i = 10;
register int* a = &i;
printf("%d", *a);
getchar();
return 0; }

2.volatile

volatile提醒编译器它后面所定义的变量随时都有可能改变，因此编译后的程序每次需要存储或读取这个变量的时候，告诉编译器对该变量不做优化，都会直接从变量内存地址中读取数据，从而可以提供对特殊地址的稳定访问。
如果没有volatile关键字，则编译器可能优化读取和存储，可能暂时使用寄存器中的值，如果这个变量由别的程序更新了的话，将出现不一致的现象。
示例

long square(volatile int*ptr)
{
int a;
a = *ptr;
return a * a;
}

（四）总结

这次实验中我学到了有关51单片机和STM32有关的知识，学会了使用Keil和Protues来尽心仿真。在实验中我能明显的感受到51单片机的编程要比STM32简单不少，究其原因我觉得首先51单片机的结构比STM32简单，其次就是51单片机的开发环境和工具比较成熟，有很多支持它的软件和硬件工具，而STM32这没有这么丰富的资源，很多东西都需要自己去琢磨和学习，然后就是51单片机的输入输出比较简单，而STM32的GPIO就需要借助复杂的库函数和配置文件。
比较嵌入式C程序代码对内存中的各变量的修改操作对比外部对设备的操作。它们的相同点是都需要使用相关的寄存器或地址来访问和修改数据，需要考虑数据的精确性和正确性，要避免出错的情况。它们的不同点是对内存变量进行修改时，C代码可以直接通过变量名来进行更改，而外部设备需要特定的寄存器进行读写，而且对内存中的变量的修改操作主要受限于内存容量，而外部设施的操作受限于设备的特性和功能。
