APC简介

APC即异步过程调用（Asyncroneous Procedure Call)，是Windows系统中一种基于线程的机制，用于将要在特定线程环境下进行的操作排队，可以实现各种异步操作和多任务处理。

APC是基于线程的异步调用，所以可以用来执行处于某特定线程环境才能做的操作。
例如，文件IO操作，某个线程正在读取一个文件，此时可以使用APC向特定线程插入一个中断APC，IRQL=1，在这个APC中可以完成已经读写成功的操作。

APC与DPC的区别

相关结构与成员

APC既然是基于线程的，那么在线程结构ETHREAD上就会有与其相关的成员。

_KAPC_STATE(ApcState)

表示APC状态。
位置：

nt!_KTHREAD
  ...
  +0x098 ApcState         : _KAPC_STATE
  ....

结构

nt!_KAPC_STATE
   +0x000 ApcListHead      : [2] _LIST_ENTRY     //核APC在索引为0的链表里，用户APC在索引为1的链表里。
   +0x020 Process          : Ptr64 _KPROCESS     //当前进程。
   +0x028 InProgressFlags  : UChar               //APC是否正在执行，派遣APC时将此位置1，防止重入。
   +0x028 KernelApcInProgress : Pos 0, 1 Bit
   +0x028 SpecialApcInProgress : Pos 1, 1 Bit
   +0x029 KernelApcPending : UChar               //是否有正在等待执行的内核APC。
   +0x02a UserApcPendingAll : UChar              //是否有正在等待执行的用户APC。
   +0x02a SpecialUserApcPending : Pos 0, 1 Bit   //特殊用户APC无论是否可以唤醒(alterable是否为1)，都能打断 （XP，Win7，Win8没有此成员，从Win10_1809开始增加的）
   +0x02a UserApcPending   : Pos 1, 1 Bit

如果想让线程执行某些操作，可以将例程挂到ApcListHead链表里。

_KAPC_STATE(SaveApcState)

备用ApcState，在_KTHREAD + 0x258处。

nt!_KTHREAD
  ...
  +0x258 SavedApcState    : _KAPC_STATE
  ....

当线程挂靠时会用到此成员。
举个栗子，P1进程的T1线程，想要访问P2进程的内存，可以使用挂靠来进行切换T1线程所属进程为P2，当T1挂靠到P2后，ApcState.ApcListHead中存储的仍然是原来的APC，为了避免混淆，当T1挂靠P2后，会将ApcState中的值存储到SaveApcState中，等回到原进程P1时，再将ApcState恢复。

_KTHREAD的ApcStateIndex成员

用来标识当前线程处于什么状态：0：正常状态，1：挂靠状态。

_KAPC

APC结构，_KAPC_STATE.ApcListHead 链表就是把一个个此结构穿起来。
当要挂入一个APC函数时，内核需要准备一个_KAPC结构，并将其挂入到相应的链表中。

nt!_KAPC
   +0x000 Type             : UChar               //不同版本可能不同
   +0x001 AllFlags         : UChar
   +0x001 CallbackDataContext : Pos 0, 1 Bit
   +0x001 Unused           : Pos 1, 7 Bits
   +0x002 Size             : UChar               //不同版本可能不同
   +0x003 SpareByte1       : UChar
   +0x004 SpareLong0       : Uint4B
   +0x008 Thread           : Ptr64 _KTHREAD
   +0x010 ApcListEntry     : _LIST_ENTRY         //_KAPC_STATE.ApcListHead链表挂入的地方。
   +0x020 KernelRoutine    : Ptr64     void      //内核APC
   +0x028 RundownRoutine   : Ptr64     void      //APC执行完之后执行此例程，一般用来做收尾工作
   +0x030 NormalRoutine    : Ptr64     void      //正常执行例程，并不完全等于APC函数地址。一般情况下，内核态下如果没有那么就是特殊内核APC（中断APC），用户态必须要有。
   +0x020 Reserved         : [3] Ptr64 Void
   +0x038 NormalContext    : Ptr64 Void
   +0x040 SystemArgument1  : Ptr64 Void
   +0x048 SystemArgument2  : Ptr64 Void
   +0x050 ApcStateIndex    : Char               // 0：原始环境；1：挂靠环境；2：当前环境，初始化APC时，判断KTHREAD.ApcStateIndex，如果为0，插入原始环境，如果为1，插入挂靠环境；3：插入APC时的当前环境，判断方法与2一样。
   +0x051 ApcMode          : Char
   +0x052 Inserted         : UChar             //当前APC是否已经插入到APC队列中

_KTHREAD的Alerted与Alertable成员

位置

nt!_KTHREAD
...
+0x072 Alerted          : [2] UChar
...
+0x074 Alertable        : Pos 4, 1 Bit
...

_KTHREAD.Alerted表示状态，即如果在等待时被唤醒了，那么就把此位置1。这个位影响了APC是否可以在线程等待的时候执行，如果使用WaitForSingleObjectEx，最后一个参数就是用来填写是否可以被唤醒。
_KTHREAD.Alertable表示是否能够唤醒，是否有唤醒的能力，在WaitForSingleObject中，是否可以被APC打断。

APC控制位

APC初始化分析

内核中使用KeInitializeApc初始化，

KeInitializeApc分析

函数声明：

VOID
KeInitializeApc (
    IN PRKAPC Apc,                                           //_KPAC结构指针
    IN PRKTHREAD Thread,                                     //目标线程
    IN KAPC_ENVIRONMENT Environment,                         //0、1、2、3四种状态，根据此值初始化_KAPC.ApcStateIndex
    IN PKKERNEL_ROUTINE KernelRoutine,                       //内核APC函数，初始化_KAPC.KernelRoutine
    IN PKRUNDOWN_ROUTINE RundownRoutine OPTIONAL,            // 初始化_KAPC.RundownRoutine
    IN PKNORMAL_ROUTINE NormalRoutine OPTIONAL,              // 初始化_KAPC.NormalRoutine
    IN KPROCESSOR_MODE ApcMode OPTIONAL,                     //要插入内核链表还是用户链表
    IN PVOID NormalContext OPTIONAL	                         //内核APC：NULL，用户APC函数
    )；

顾名思义，就是初始化_KAPC结构。

_KAPC.Type与_KAPC.Size 是操作系统规定好的，不同的版本可能不同。

如果参数Environment为2，则让Environment等于_KTHREAD.ApcStateIndex。根据_KTHREAD.ApcStateIndex的值去判断插入原始环境还是挂靠环境（0：原始环境，1：挂靠环境）。

如果参数NormalRoutine为0，那么_KAPC.ApcMode为0，如果参数NormalRoutine不为0的话，则_KAPC.ApcMode等于参数_ApcMode。

如果参数NormalRoutine为0，那么_KAPC.NormalContext就为0。

如果为内核模式，那么_KAPC.NormalContext为0。（这句话是从别的资料上看到的，但根据分析并不准确。）

将_KAPC.Inserted设置为0，表示未插入状态。

将_KAPC.AllFlags 设置为0。
伪代码如下：

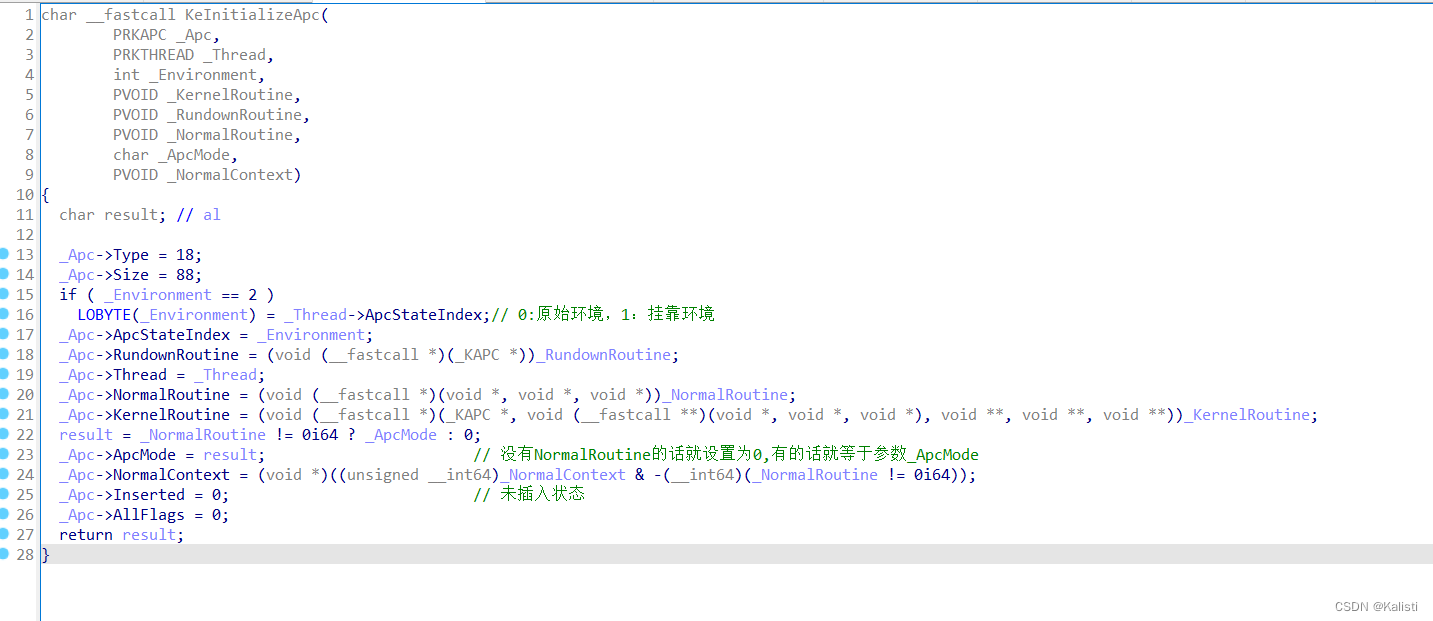

KeInitializeApc伪代码

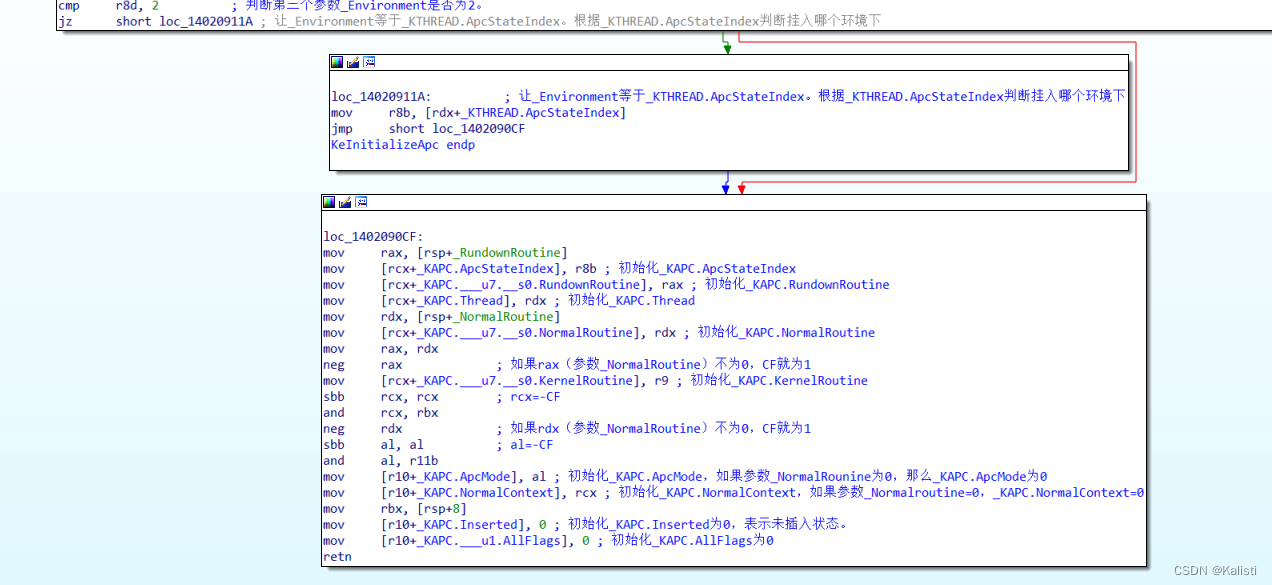

下面给出更详细的汇编分析。

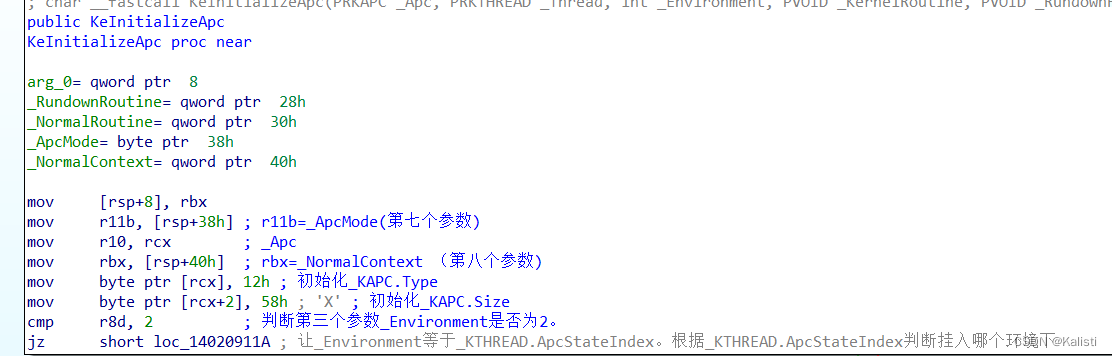

KeInitializeApc汇编1
KeInitializeApc汇编2

APC插入分析

将APC挂入，通常调用KeInsertQueueApc。

KeInsertQueueApc

BOOLEAN
KeInsertQueueApc (
    __inout PRKAPC Apc,
    __in_opt PVOID SystemArgument1,
    __in_opt PVOID SystemArgument2,
    __in KPRIORITY Increment
    );

此函数主要做了：

加锁（好像是个自旋锁）。伪代码如下：
KeInsertQueueApc加锁

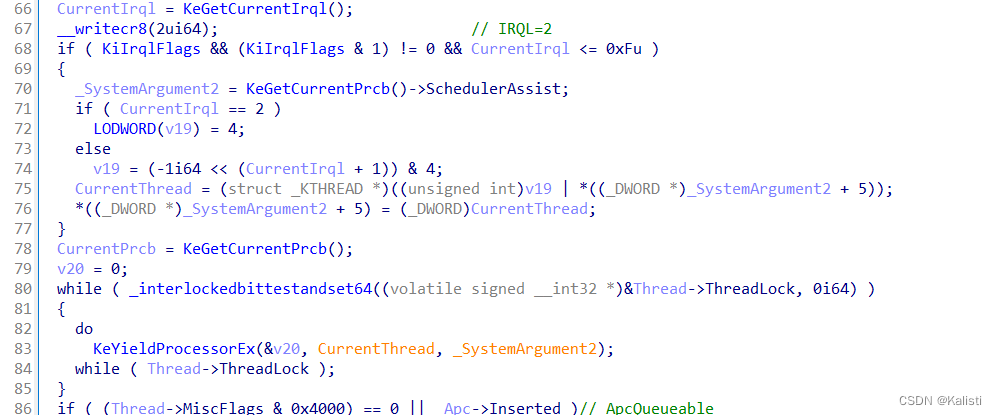

随后，如果_KTHREAD.MiscFlags&0x4000（ApcQueueable）不为0或参数Apc是未插入状态，

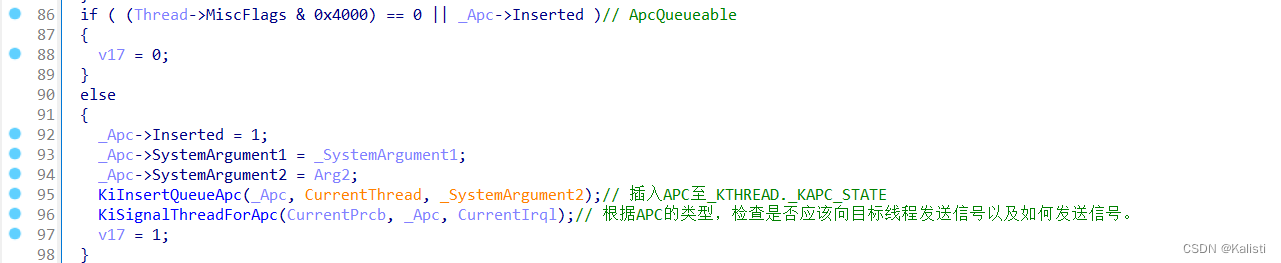

则将参数Apc设置为插入状态，填充Apc的两个参数指针，调用KiInsertQueueApc（插入APC的核心函数），调用KiSignalThreadForApc（根据APC的类型，检查是否应该向目标线程发送信号以及如何发送信号）。
伪代码如下：
KeInsertQueueApc2

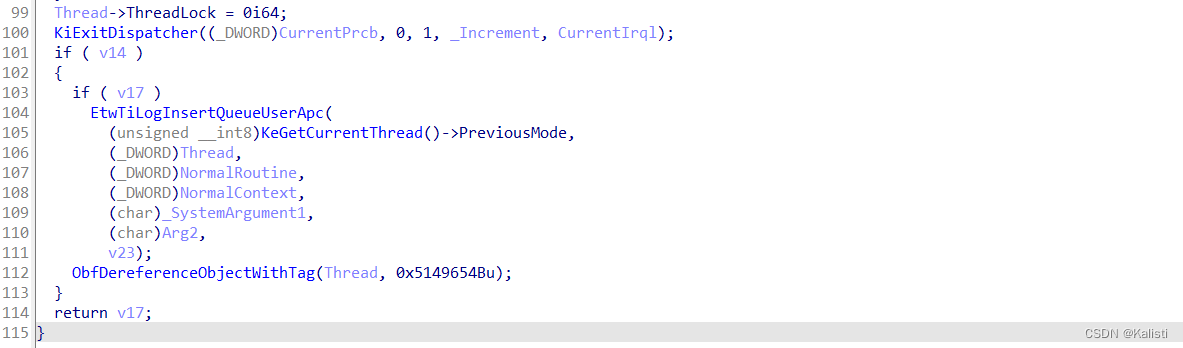

之后，解锁，调用KiExitDispatcher（主要降低IRQL，也可以将线程上下文切换到其它线程，甚至可能是我们插入APC的线程，必须进行此调用，因为调度程序必须评估应该运行哪个线程，现在我们将一个APC排队给可能具有更高优先级的线程）。
随后，如果满足下面四个条件，则执行ETW日志记录，记录APC插入。
1.能够开启ETW。
2.APC插入线程的当前进程不是原始进程。
3._KAPC.ApcMode为用户模式或_KAPC.KernelRoutine==KeSpecialUserApcKernelRoutine。
4._KTHREAD.u.ApcQueueable!=0（能够插入APC）或参数Apc是未插入状态。

之后，函数返回。

伪代码如下：
KeInsertQueueApc3

KiInsertQueueApc

此函数主要功能：将APC插入到_KTHREAD._KAPC_STATE。

根据_KAPC的ApcStateIndex和KTHREAD的ApcStateIndex判断插入到ApcState还是SaveApcState。
例如，如果_KAPC.ApcStateIndex为0（插入到原始环境），KTHREAD.ApcStateIndex为0（正常状态），则插入偏移为0x98，即KTHREAD.AcpState。
KiInsertQueueApc1
如果_KAPC.NormalRoutine不为0。

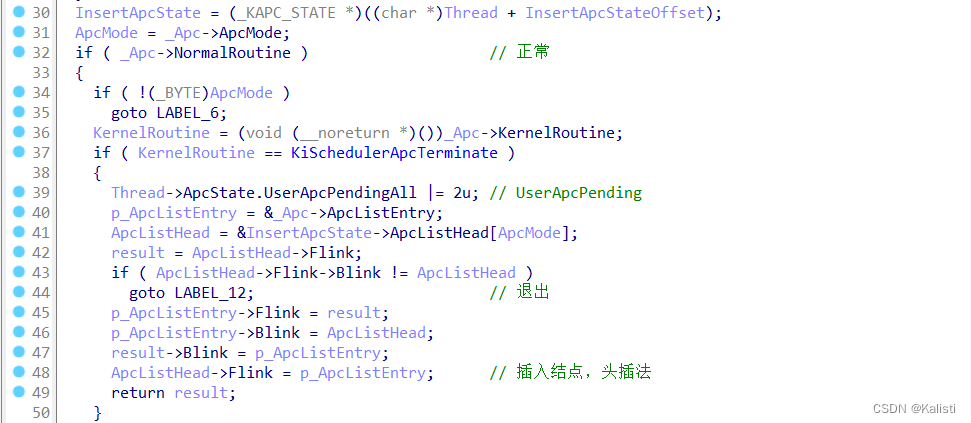

如果为普通用户APC、ApcMode不为0、_KAPC.KernelRoutine为KiSchedulerApcTerminate。
设置ApcState的UserApcPending位为1，即设置有普通用户APC在等待执行。
这里ApcMode为1，将APC设置插入用户链表_KAPC_STATE.ApcListHead[1]。
随后有个判断，如果头节点的下一个节点的上一个不是头节点，则跳转到LABEL_12处，调用 __fastfail快速失败机制退出。

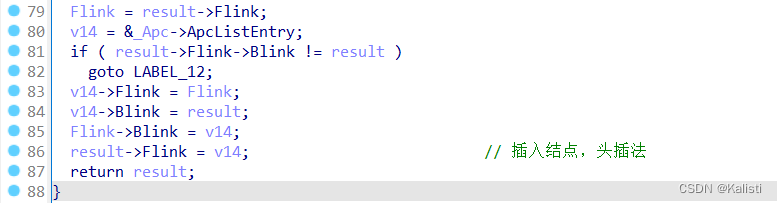

头插法插入结点，然后函数返回。（这种APC与退出有关，所以挂入到头部。）
KiInsertQueueApc2

如果ApcMode=0或者为普通用户APC且_KAPC.KernelRoutine不为KeSpecialUserApcKernelRoutine（普通内核APC || 特殊用户APC || (普通用户APC && KernelRoutine != KeSpecialUserApcKernelRoutine) ）。
ApcMode为0，APC插入_KAPC_STATE.ApcListHead[0]内核链表；ApcMode为1，则APC插入_KAPC_STATE.ApcListHead[1]用户链表。
这里也有个判断，跟上面那个差不多（如果头节点的上一个节点的下一个不是头节点，则跳转到LABEL_12处）。

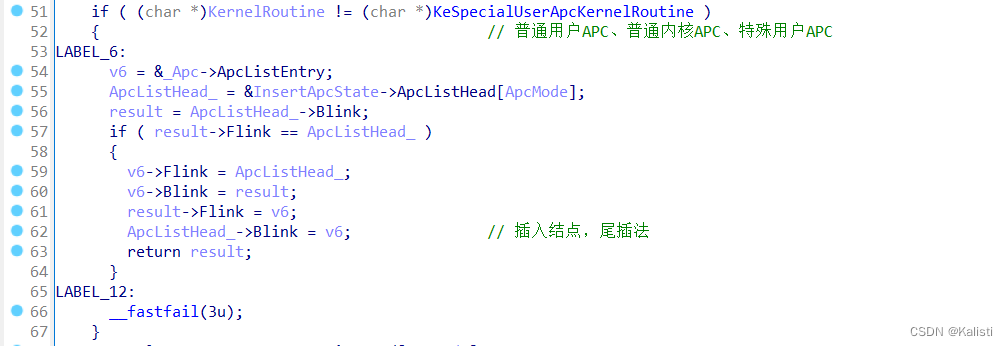

尾插法插入结点，然后函数返回。
这里需要注意，用户特殊APC的ApcMode=0，插入的是内核链表。
KiInsertQueueApc3

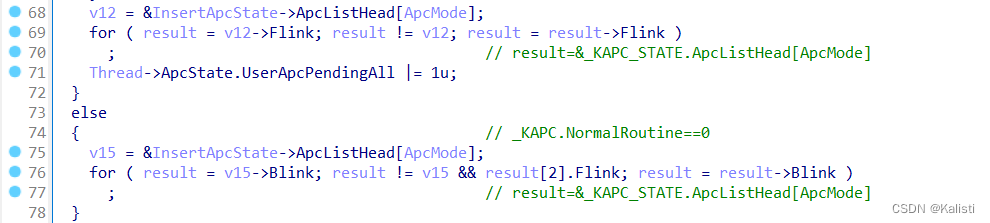

到这里没有插入的话，遍历对应_APC_STATE.ApcListHead，将KTHREAD.ApcState的SpecialUserApcPending位设置为1，即有特殊用户APC在等待执行。
如果_KAPC.NormalRoutine不存在的话，遍历对应_APC_STATE.ApcListHead。
KiInsertQueueApc4

然后，还会进行判断，跟上面的差不多（如果头节点的下一个节点的上一个不是当前节点，则跳转到LABEL_12处）。
再进行插入操作，头插法插入链表。（主要内核特殊APC）
KiInsertQueueApc5

APC执行分析

通过函数KiDeliverApc执行APC。

KiDeliverApc

void __fastcall KiDeliverApc(char _PreviousMode, _KEXCEPTION_FRAME *_ExceptionFrame, _KTRAP_FRAME *_TrapFrame)

看一下此函数的交叉引用。
调用此函数挺频繁的。

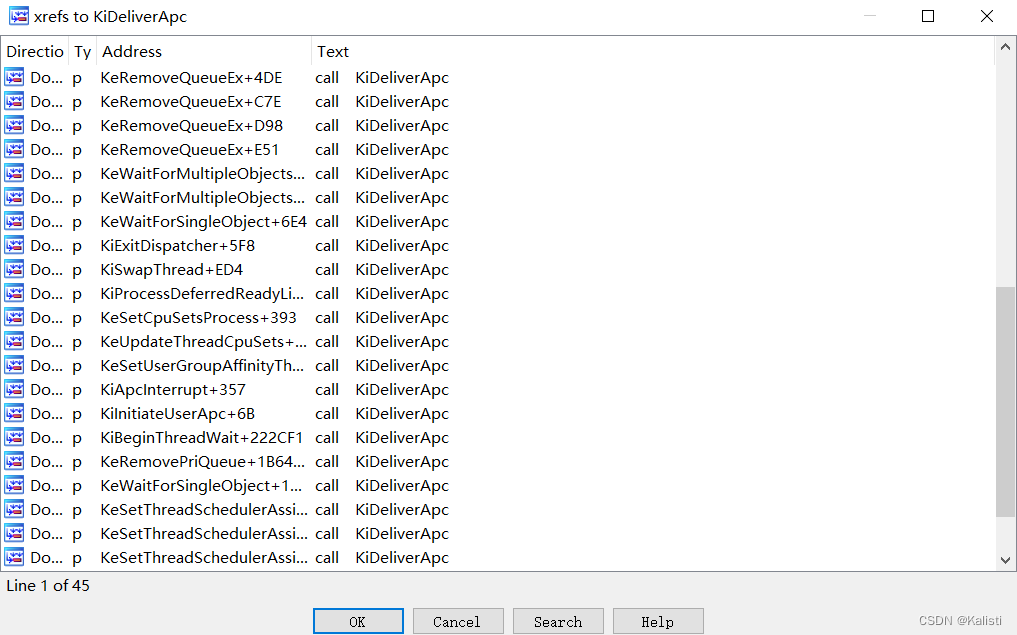

KiDeliverApc交叉引用

如果参数_KTRAP_FRAME不为0的话，调用KiCheckForSListAddress（检查_KTRAP_FRAME的RIP是否在一定范围，保护栈的安全。这里不作详细解释，想了解具体可以去逆向，还是挺有意思的）。

KTHREAD的SpecialApcDisable位（+0x1E6处）为APC执行的开关。如果其为0，可以执行APC；如果其不为0，则不能执行APC。当然，KTHREAD.SpecialApcDisable==0 时是主要分析的。

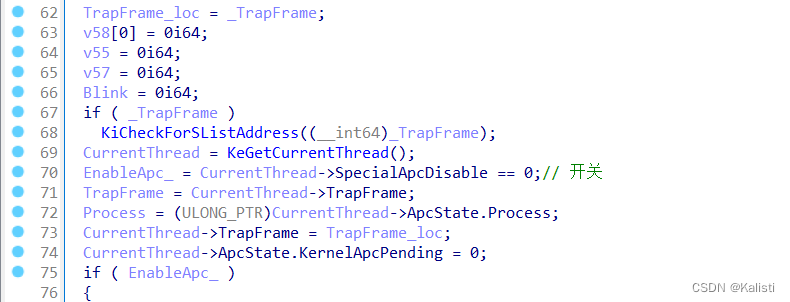

将当前线程KTHREAD.TrapFrame设置为第三个参数的值。
将当前线程KTHREAD.ApcState.KernelApcPending设置为0，即没有内核APC在等待执行。
KiDeliverApc1

下面主要分析KTHREAD.SpecialApcDisable==0时（不为0时，做个检查就返回了。）。

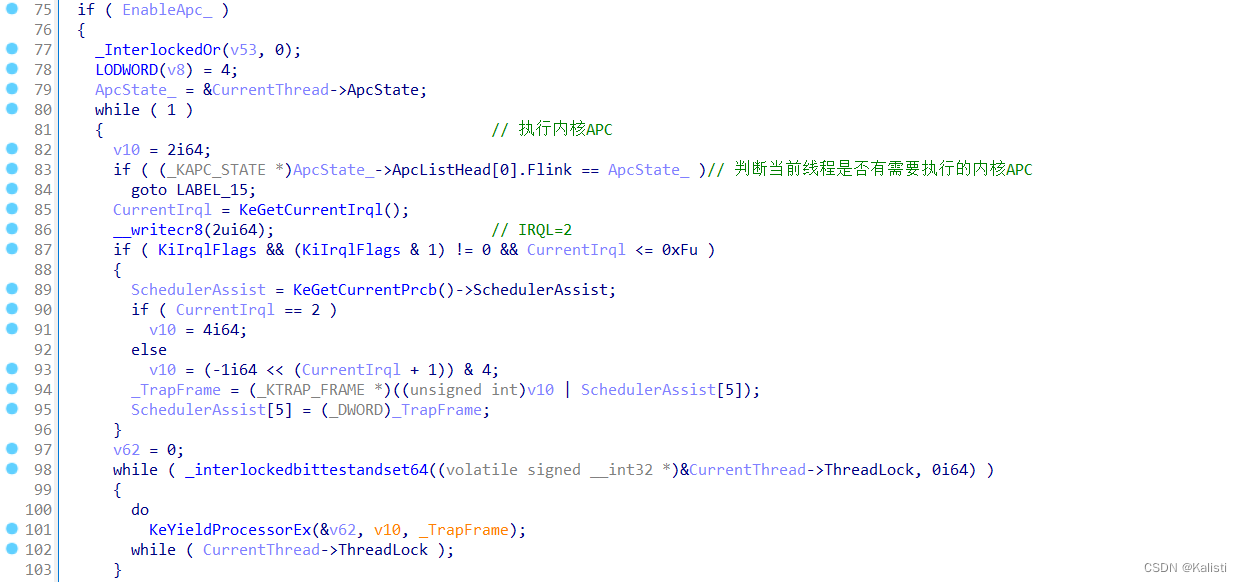

有个while(1)循环来执行内核APC。
判断当前线程APC链表头的下一个结点是否为链表头（当前线程是否有需要执行的APC），如果有，继续往下执行；如果没有，则跳转至LABEL_15处（主要执行用户APC，后面会讲解）。
随后，提升当前IRQL到2，加锁，防止重入。
KiDeliverApc2

之后，再判断当前线程是否有需要执行的内核APC，如果没有的话，跳出while(1)循环；有的话，继续执行。
将当前线程KTHREAD.ApcState.KernelApcPending设置为0，即没有内核APC在等待执行（下面即将执行内核APC）。

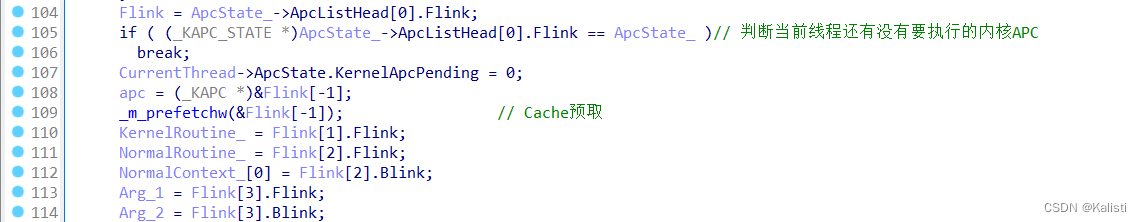

调用_m_prefetchw预取至cache。
KiDeliverApc3

_KAPC.NormalRoutine不为0，是普通内核APC。下面这段主要分析_KAPC.NormalRoutine不为0时。
如果当前线程有APC在执行或当前线程没有执行内核APC的能力，释放锁，降低IRQL至1，跳转到LABEL_16处。
如果当前线程没有APC在执行并且当前线程有执行内核APC的能力，继续执行。
判断链表连接是否错误，错误的话跳转至LABEL_95处，没错的话继续执行。
移除选中的APC，将APC设置为未插入状态，因为要执行这个APC了。
KiDeliverApc4

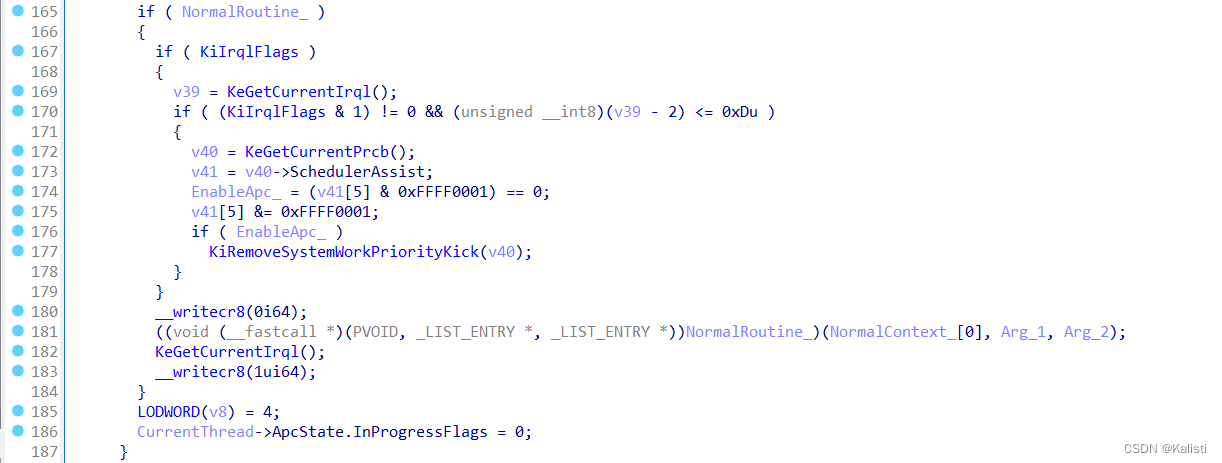

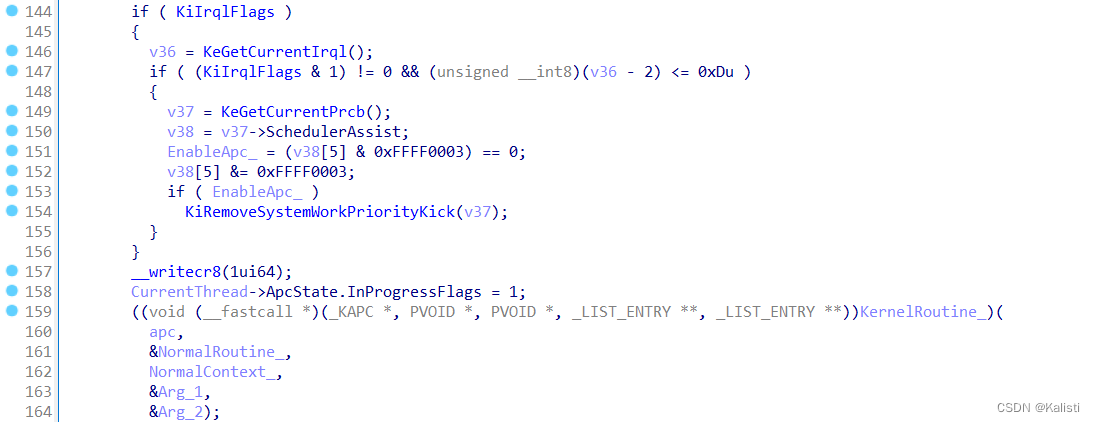

之后，释放锁，将IRQL设置为1，将当前线程设置为正在执行APC，然后执行KernelRoutine。
KiDeliverApc5

随后呢，这个地方IDA翻译的伪代码应该有点儿问题，将IRQL设置为0，执行NormalRoutine，执行完之后再将IRQL设置为1。
将当前线程设置为APC没有在执行状态。
KiDeliverApc6

如果_KAPC.NormalRoutine为0，代表是特殊内核apc。
判断链表连接是否错误，如果错误，跳转到LABEL_95处；如果没错，继续执行。
从链表上移除选中的APC，将APC的插入状态设置为0，释放线程锁。
将IRQL设置为1。

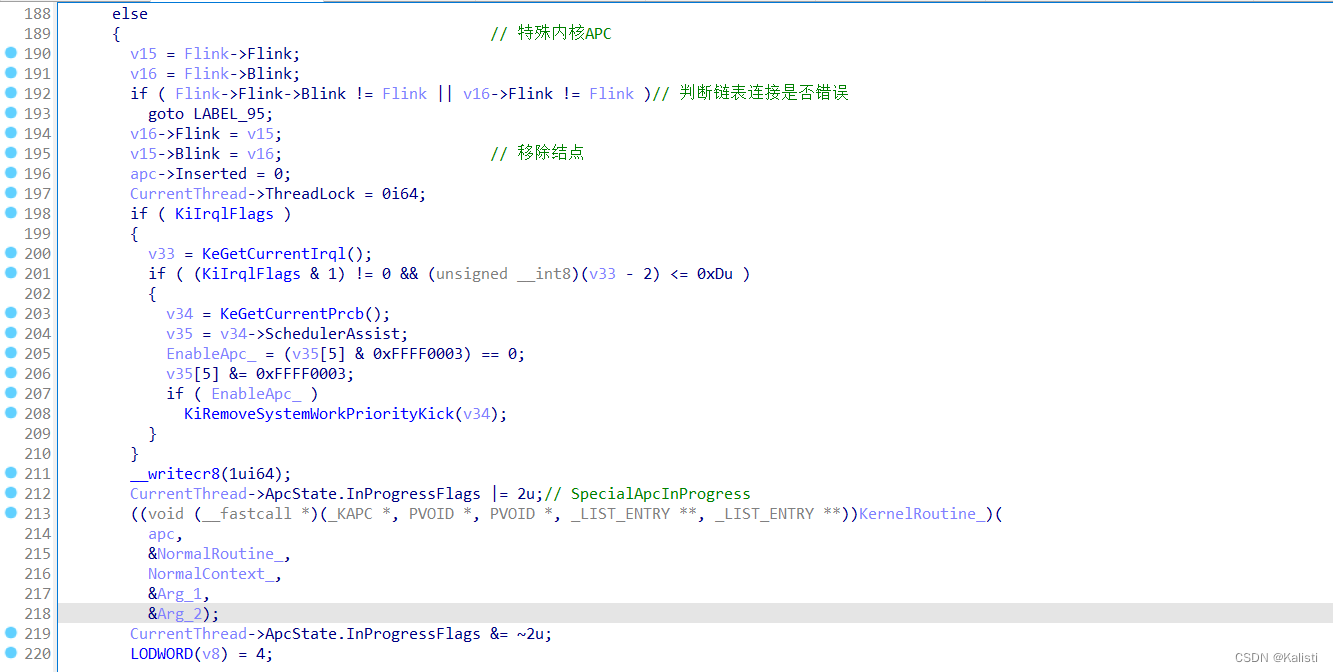

将当前线程设置为特殊内核APC正在执行的状态。
执行KernelRoutine，执行完之后，将当前线程设置为特殊内核APC不在执行的状态。
while(1)循环体至此，不断循环，直到执行完需要执行的内核APC。
KiDeliverApc7

将IRQL设置为1，对两个局部变量赋值后来到LABEL_15处。

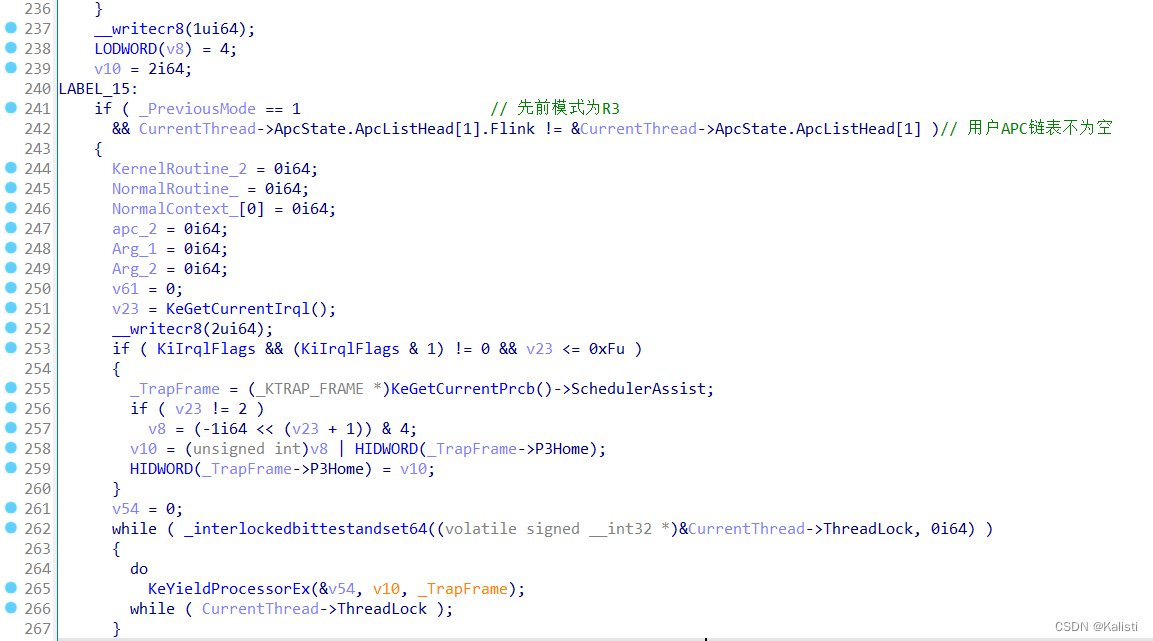

如果上下文环境是用户态并且用户APC链表不为空，代表可以去执行用户APC；如果不满足前面两个条件，则会执行到LABEL_16处。下面会主要分析满足条件时的情况。

将IRQL设置为2，加线程锁，防止重入。
KiDeliverApc8

将当前线程设置为没有等待执行的普通用户APC（因为下面有while循环去执行普通用户APC，暂且认为普通用户APC要没有了）。
判断用户APC链表是否为空，如果不为空，进入while(1)循环。

调用_m_prefetchw预取至cache。

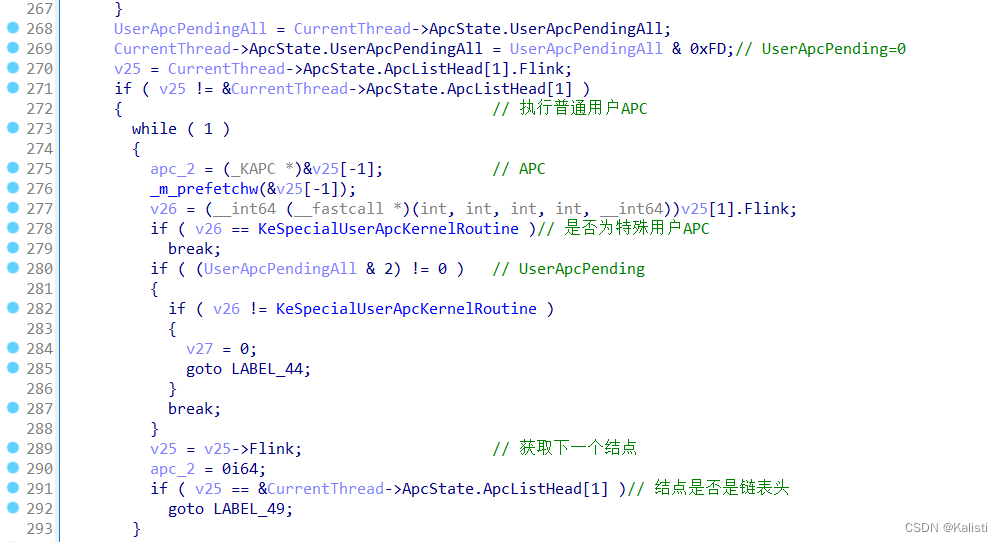

判断是否是特殊用户APC，如果是，则跳出循环；如果不是，继续执行。
如果有普通用户APC在等待执行，并且不是特殊用户APC，跳转至LABEL_44处执行，如果是特殊用户APC则跳出循环。
如果没有普通用户APC在等待执行，获取下一个链表结点。如果结点是链表头，这时候说明没有用户APC可以执行了，跳到LABEL_49处，如果结点不是链表头，则继续在while(1)循环执行。
KiDeliverApc9

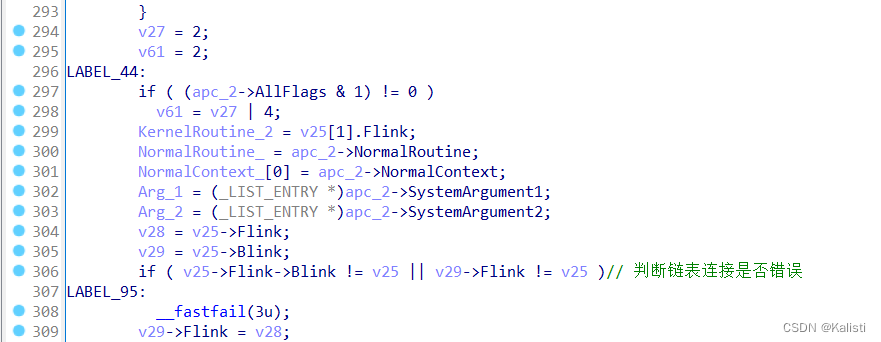

LABEL_44处，判断链表连接是否错误，如果错误就蓝屏（LABEL_95处）；如果没错，就继续执行。
KiDeliverApc10

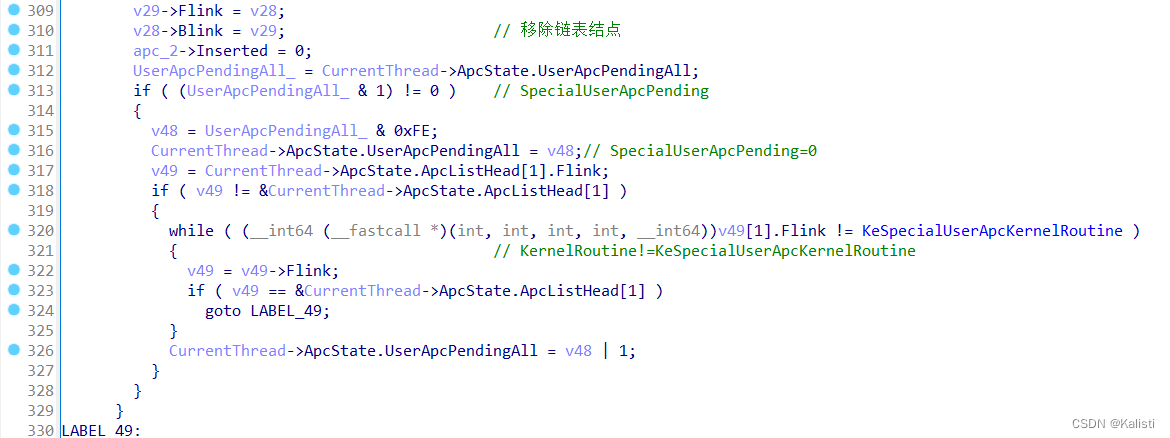

移除链表结点，将APC设置为未插入状态。
判断当前线程有没有特殊用户APC在等待执行。

如果当前线程有特殊用户APC在等待执行，将当前线程设置为没有特殊用户APC在等待执行。判断当前线程用户APC链表是否为空，如果为空，执行到LABEL_49处；如果不为空，循环遍历用户APC链表，如果有特殊用户APC（KernelRoutine==KeSpecialUserApcKernelRoutine），则跳出循环并将当前线程设置为有特殊用户APC在等待执行，然后执行到LABEL_49处。
如果当前线程没有特殊用户APC在等待执行，跳到LABEL_49处。

（因为写流程分析经常遇到“如果…如果…”，搞得分句分段什么的有点儿难受，感觉上面那种格式写流程判断还是挺不错的~）
KiDeliverApc11

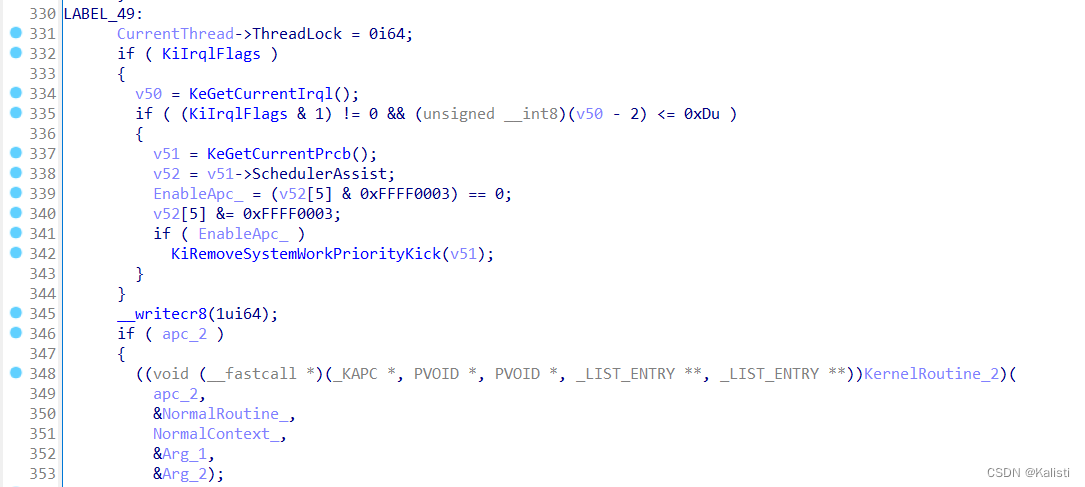

LABEL_49处，释放线程锁，将IRQL设置为1。
判断是否有需要执行的用户APC，如果有（如果没有的话，就执行到LABEL_16处），执行KernelRoutine。
KiDeliverApc12

如果有正在等待执行的普通用户APC，但是NormalRoutine==0，就会警醒该线程，随后跳转到LABEL_16处。

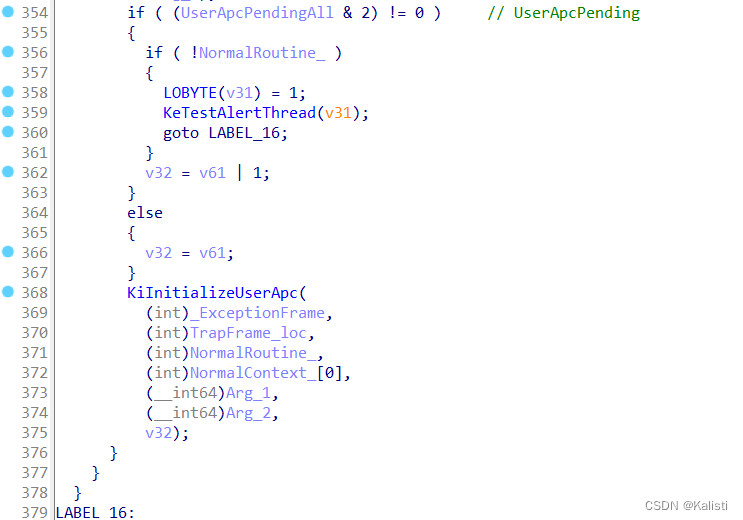

随后，调用KiInitializeUserApc（后面会讲解）。有无正在等待执行的普通用户APC会影响此函数的最后一个参数。
KiDeliverApc13

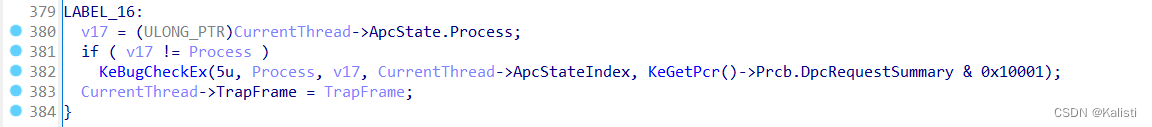

LABEL_16处，判断当前线程刚进此函数时的线程是否与当前线程相同，如果相同，设置当前线程的TrapFrame后函数返回；如果不同，蓝屏（蓝屏信息详见：https://learn.microsoft.com/zh-cn/windows-hardware/drivers/debugger/bug-check-0x5–invalid-process-attach-attempt）。
KiDeliverApcLABEL_16

KiInitializeUserApc

unsigned __int64 __fastcall KiInitializeUserApc(
        _KEXCEPTION_FRAME *_ExceptionFrame_a,
        _KTRAP_FRAME *_TrapFrame_a,
        PVOID _NormalRoutine_a,
        PVOID _NormalContext_a,
        PVOID _arg_1,
        PVOID _arg_2,
        unsigned int a7)

此函数只看重要的部分。

线程进入内核态后，将大部分用户态的环境保存到_KTRAP_FRAME中，等要回到用户态时恢复，如果要返回用户态去处理用户APC，就要修改_KTRAP_FRAME结构体，并将原来的值备份下来。
通过KeContextFromKframes将_KTRAP_FRAME和_KEXCEPTION_FRAME的值复制到_CONTEXT中，以便恢复。
KiInitializeUserApc1

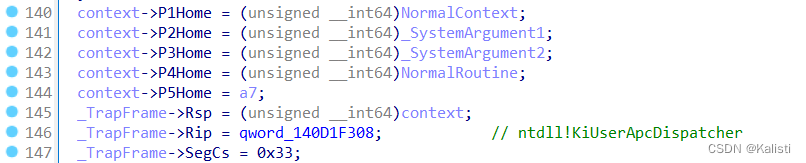

将_CONTEXT.P1Home设置为NormalContext；将_CONTEXT.P2Home设置为_SystemArgument1；将_CONTEXT.P3Home设置为_SystemArgument2；将_CONTEXT.P4Home设置为NormalRoutine；将_CONTEXT.P5Home设置为a7(最后一个参数)；
（当是普通用户APC时，a7=0；是特殊用户APC时，a7=1）

修改_TRAP_FRAME的RSP指向_CONTEXT结构的顶部；修改_TRAP_FRAME的RIP指向ntdll!KiUserApcDispatcher，修改_TRAP_FRAME的CS为0x33。
KiInitializeUserApc2

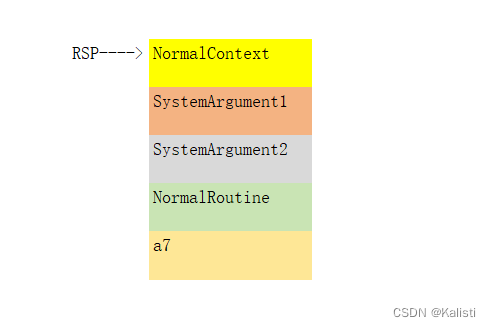

进入用户态时的栈为：
返回用户态时的栈

随后我们来看ntdll中的KiUserApcDispatcher。

ntdll!KiUserApcDispatcher

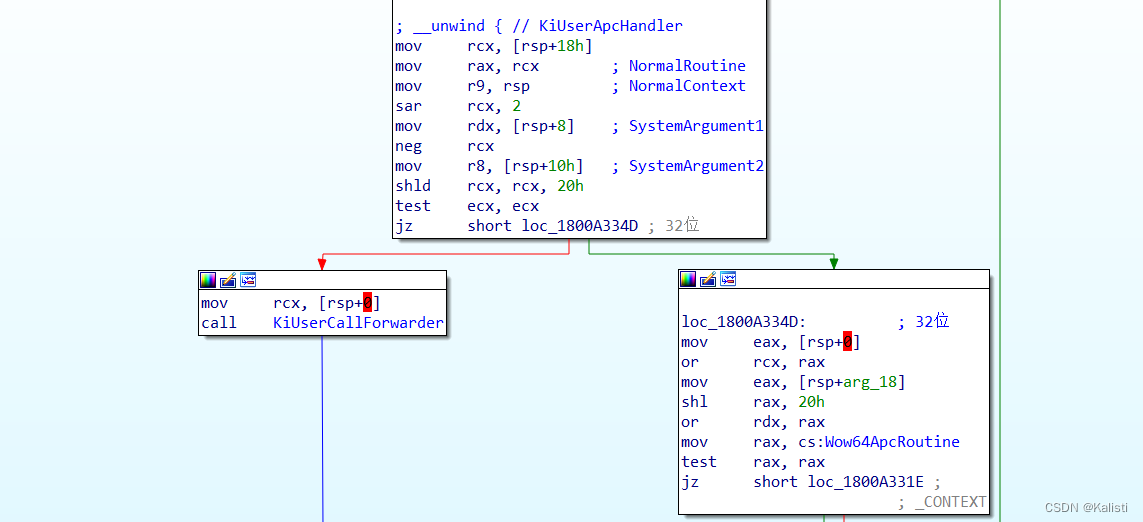

通过对NormalRoutine解密判断是64位还是32位，如果是64位，调用KiUserCallForwarder；如果是32位调用Wow64ApcRoutine。
KiUserApcDispatcher1

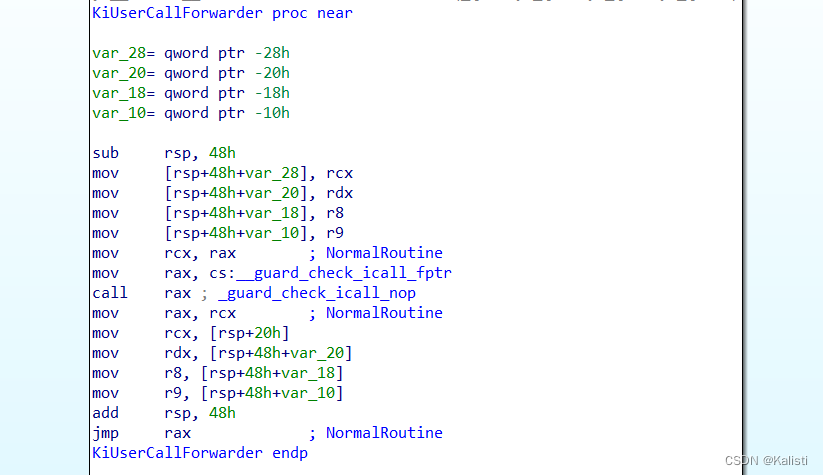

在KiUserCallForwarder里，调用CFG（__guard_check_icall_fptr）以确保APC目标是CFG的有效函数。
随后调用NormalRoutine。

之后，调用ZwContinueEx，第一个参数是_CONTEXT结构，第二个参数是“a7”。
ZwContinueEx通过syscall进内核后会调用KiContinueEx。下面简要分析KiContinueEx。

KiContinueEx

NTSTATUS
KiContinueEx(
IN PCONTEXT ContextRecord,
IN BOOLEAN  TestAlert,
IN PKEXCEPTION_FRAME ExceptionFrame,
IN PKTRAP_FRAME TrapFrame
)

调用此函数是为了将指定的_CONTEXT复制到指定的_KEXCEPTION_FRAME和_KTRAP_FRAME，用于继续系统服务。
如果先前模式为用户模式，线程是可警醒的，用户APC可执行，指定的上下文记录先前由用户APC初始化例程放在堆栈上，然后绕过上下文记录复制到内核帧并再次返回。

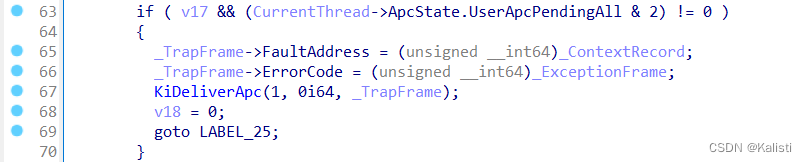

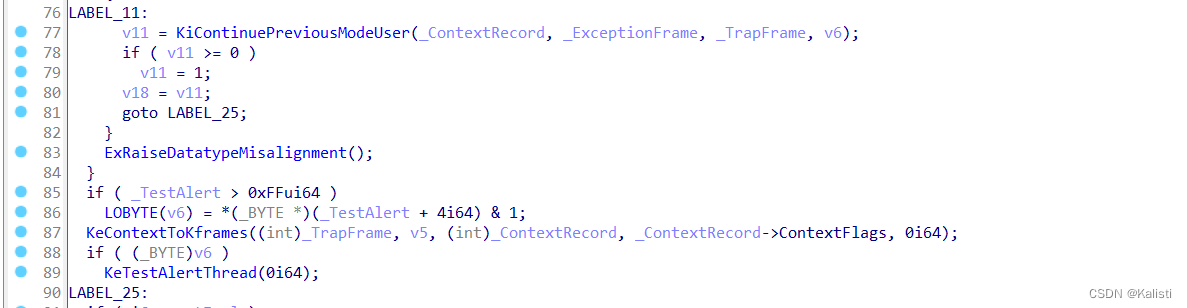

如果当前线程可以被警醒并且有用户APC在等待执行，将上下文记录和异常帧地址保存在陷阱帧中，随后调用KiDeliverApc再次执行APC。（就不将_CONTEXT复制到_KTRAP_FRAME和_KEXCEPTION_FRAME中了。）
KiContinueEx1
