一、OSI七层模型

应用层：人机交互抽象语言----编码
表示层：编码----二进制
会话层：提供会话号 -----同软件不同程序
对数据本身进行加工处理的
传输层：

TCP/UDP 工作：1.分段 2.提供端口号
1. 分段（受到MTU值的限制）
MTU：最大传输单元默认1500字节
2.提供端口号：0-65535 其中 1-1023 注明端口 1024-65535高端口/动态端口

网络层：IP-互联网协议
数据链路层=介质访问控制层MAC+逻辑链路层LLC
逻辑链路层LLC：对数据进行校验，保障数据的完整性；同时增加FCS（帧校验序列），验证数据完整性。
物理层：物理硬件设备
对数据的运输进行加工处理

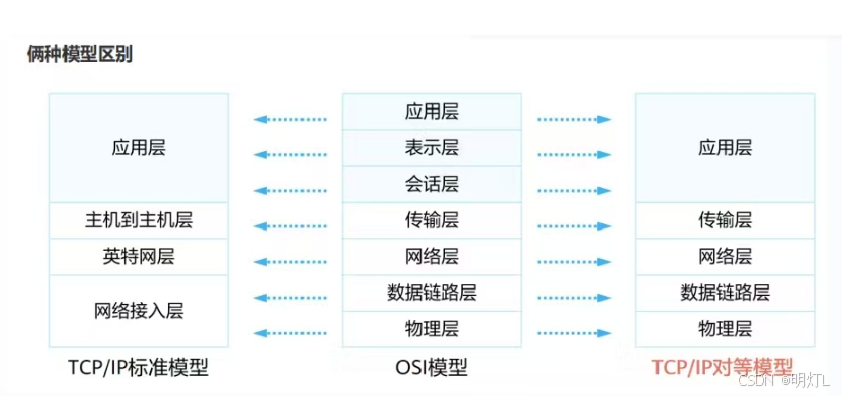

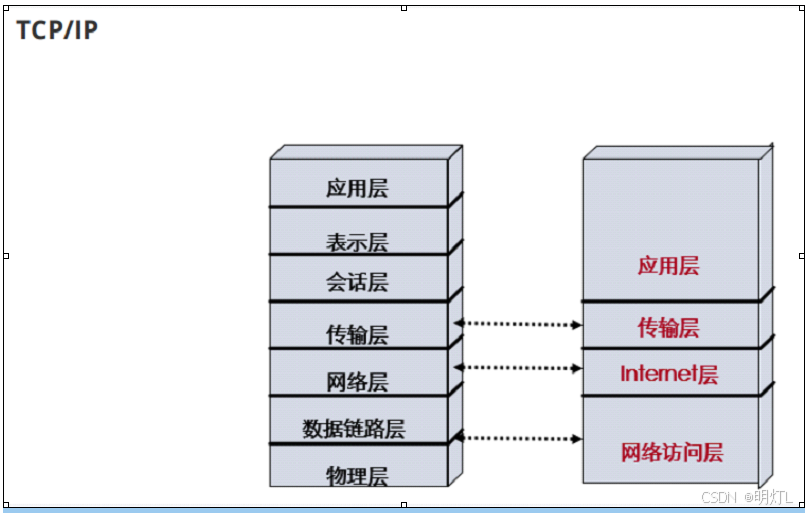

二、TCP/IP协议簇

1969年阿帕网---最早的互联网
1979年出现OSI七层模型

PDU：协议数据单元
应用层：数据报文
传输层：数据段
网络层：数据包
数据链路层：数据帧
物理层：比特流

这才在每一层的标准叫法、

IP数据包的生存周期(TTL)：通常以255、128、64等数值随机发放。

TTL作用：它是IP协议中的一个字段.为了限制IP数据包在网络中的生存时间，防止数据包在网络中无限循环转发，浪费网络资源。

接下来给大家介绍一下以太网||型帧

Preamble 前导符
Destination Address 目标地址
Source Address 源地址
TYPE 类型字段
Date 荷载数据
FCS 校验核

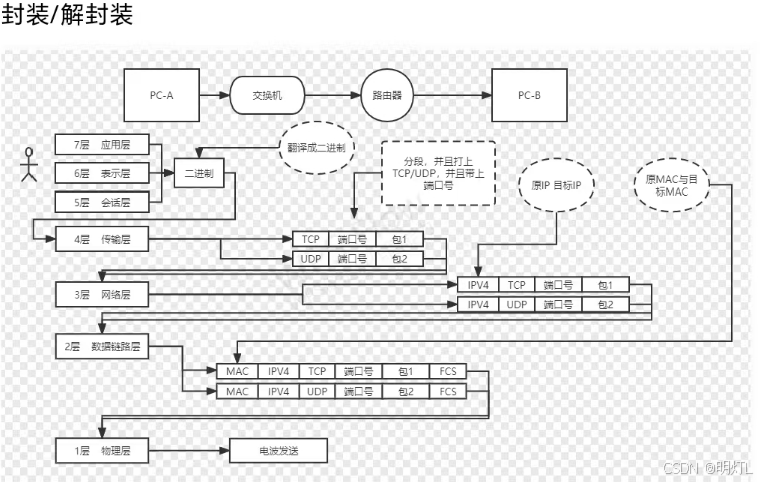

数据包在五层结构中有封装和解封装的过程：

介绍一些需要知道的协议：

HTTP tcp 80 超文本传输协议
HTTPS（HTTP+SSL） tcp 443 安全传输协议
FTP tcp 20/21 文件传输协议
TFTP udp 69 简单文件传输协议
Telnet tcp 23 远程登录标准协议
Dns UDP/TCP 域名解析
DHCP udp 67/68 动态主机配置协议

TCP工作流程：

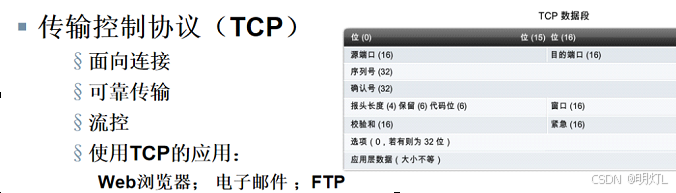

TCP-------传输控制协议----面向连接的可靠协议
在完成传输层基本工作的同时，还需要保证传输的可靠性
面向连接----三次握手与四次挥手建立端到端的虚链路

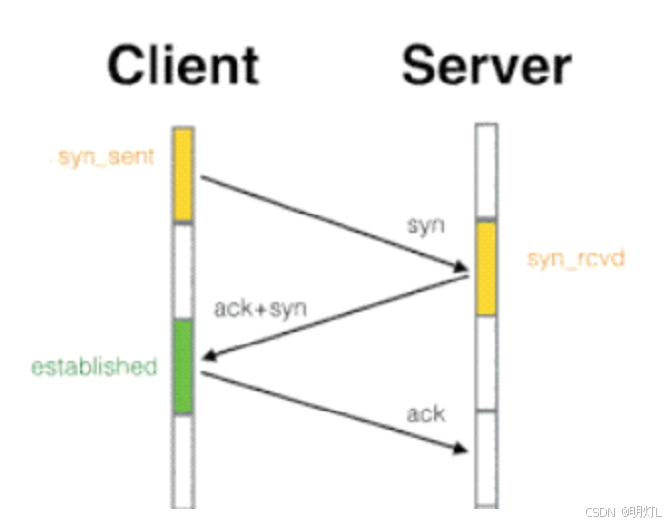

这个图是双方之间建立连接：三次握手

SYN=告知自身状态并发起一次链接
ACK=表示确认收到
RST=重连
TCP=严重错误且重连
FIN=断开一次链接
PSH=紧急加收
URG=紧急指针

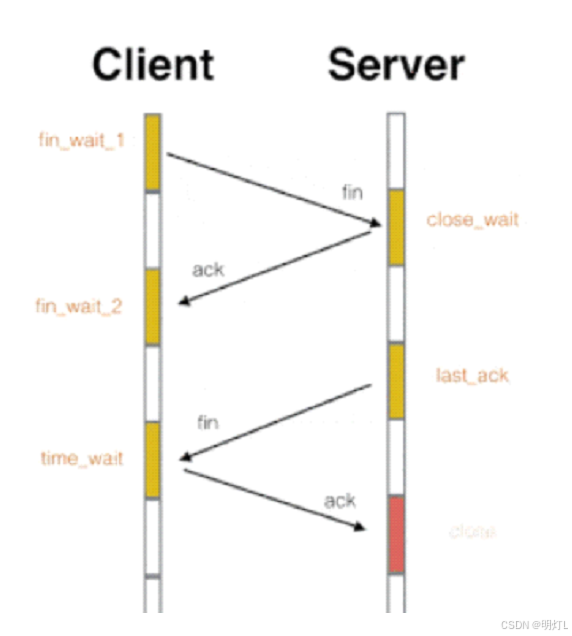

这里是结束连接：四次挥手

TCP的4种可靠性机制
确认重传排序流控（窗口滑动）

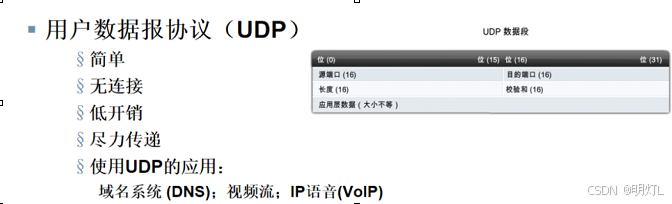

UDP介绍

UDP------------用户数据报文协议-----非面向连接的不可靠协议仅完成传输层的基本工作

对于TCP和UDP的区别，这里有个神图给大家分享：

TCP的分段和IP的分片
IP的分片：收到底层MTU值的限制，限定了最大传输单元，若大于MTU值，则发生分片。
MSS-----TCP数据报最大分段长度

三、路由器的工作原理

当消息进行发送时，PC端会首先根据目标IP地址进行子网掩码的判断，若在同一个广播域则发送至交换机处即可，若不在同一个广播域则封装目标MAC地址为自己的网关。
当路由器接收到数据包时，会根据目标IP地址查询本地的路由表，若存在记录则无条件转发，若不存在记录，则无条件丢弃。

[R1]display ip routing-table 查询路由表

1、DNS：域名解析协议

DNS协议运行于UDP（TCP）协议之上，端口号53
典型的C/S架构 DNS服务器/DNS客户端
正向解析：通过主机域名查找对应的IP地址
反向解析：通过IP地址查找其相应的域名

2、DHCP的工作原理.

DHCP-------动态主机配置协议-----UDP协议 67/68端口
典型的C/S架构-----------DHCP服务器---67/DHCP客户端 68

自动获取IP的两种过程：

第一种：初次获取IP地址
（1）DHCP客户端向DHCP服务器发送一个DHCP-discover包--广播
源IP：0.0.0.0 源MAC：自己目标IP：255.255.255.255
目标MAC：全F “寻找谁是DHCP服务器”
（2）DHCP服务器向DHCP客户端发送一个DHCP-offer包广播/单播（厂商不同行为不同），回复的OFFER包中包含一个临时有效的IP地址，并且暂时为客户端所保留

（3）DHCP客户端向DHCP的服务器发送一个 DHCP--request包
“确认收到所使用的IP地址” 广播

（4）DHCP服务器向DHCP客户端发送一个DHCP-ack包 “确认收到” 单播/广播

再次获取IP地址：
DHCP客户端向DHCP的服务器发送一个 DHCP--request包
我还想要再次获取之前的IP地址
①DHCP服务器仍然可以提供该地址
②DHCP服务器无法提供该地址
DHCP服务器向DHCP客户端发送一个 DHCP-ack包 ok
DHCP服务器向DHCP客户端发送一个 DHCP-nak包拒绝

无法获取地址被拒绝后，继续按照第一种继续获取IP

通过DHCP获取的IP有一个租期：

租期：24h
T1：租期的50% 12h DHCP-request包 “续租” 单播
T2：租期的87.5% 21h DHCP-request包 “续租” 广播

3、DHCP的基本配置

1.开启DHCP 2.配置DHCP地址池 3.调用DHCP

[R1]dhcp enable 开启DHCP

[R1]ip pool AA 创建IP地址池其命名为AA

[R1-ip-pool-AA]network 192.168.1.0 mask 24 将192.168.1.0/24网段写入该地址池

[R1-ip-pool-AA]gateway-list 192.168.1.1 将网关写入该地址池

[R1-ip-pool-AA]dns-list 8.8.8.8 114.114.114.114 将dns 8.8.8.8 和 114.114.114.114 写入该地址池

[R1-GigabitEthernet0/0/0]dhcp select global 在该接口出调用DHCP全局服务

在路由器和路由器之间的路径，我们称之为骨干链路/总线链路，一般不配置任何的PC设备

全网通：让全网每一台路由器都拥有全网所有的路由条目

路由器获取位置网段的方法：
1.   静态路由：尤网络管理员手写的路由条目
2.   动态路由：所有路由器上运行同一种动态路由协议，之后通过路由器之间的沟通协商最终得出一条最佳路径加载于本地路由表中。
下一跳：
1.   方向
2.   下一跳的节点是否能够找到目标网段
3.   必须在已知范围内

[R4]ip route-static 192.168.3.0 24 192.168.2.2 静态路由目标网段为 192.168.3.0/24 下一跳为192.168.2.2
[R5]ip route-static 192.168.1.0 24 GigabitEthernet 0/0/0 192.168.2.1 同上额外定义了物理接口
Pre值：优先级 -----当两条路由条目目标相同时，仅加载优先级较高的路由条目到路由表中。优先级的数值越大，优先级越低。优先级的取值范围：0-255

四、eNSP配置IP指令

<Huawei> 用户视图---仅具有查询权限
<Huawei>display ip interface brief 查询该路由器上每个接口IP地址的配置情况
<Huawei>system-view 进入系统视图
[Huawei] 系统视图--- 具备一定的配置能力
[Huawei]sysname R11 更改名称为R11
[R11]interface g 0/0/0 进入G0/0/0接口
？-----查询在当前命令之下还能执行那些操作
Tab-----自动补全
[R11-GigabitEthernet0/0/0]ip address 192.168.1.1 24 配置该接口的IP地址为 192.168.1.1 24
display this 查询当前试图下配置了那些内容
Quit/q 返回上一层视图
