本文探讨了部件边界、毛坯边界、检查边界在零件制造中的应用，强调了不同边界间的搭配使用以及切削参数如切削层和临界深度对余量控制的影响。用户定义的切削策略和参考刀具选择对于精加工质量至关重要，特别是侧壁的处理方法.

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

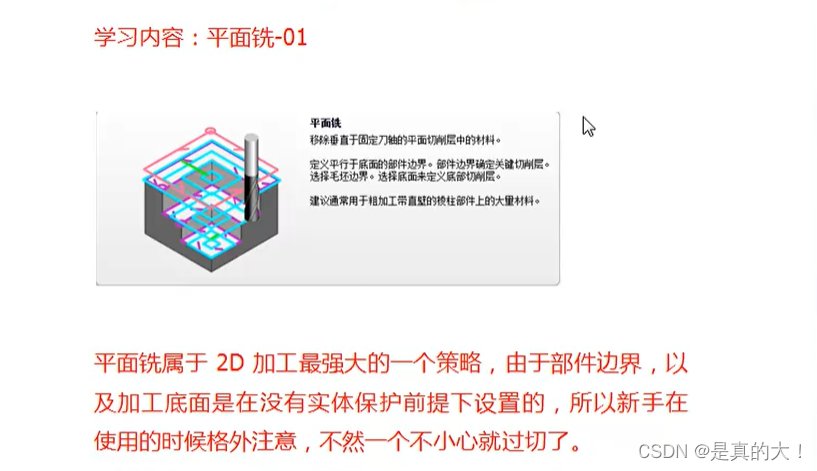

在这里插入图片描述

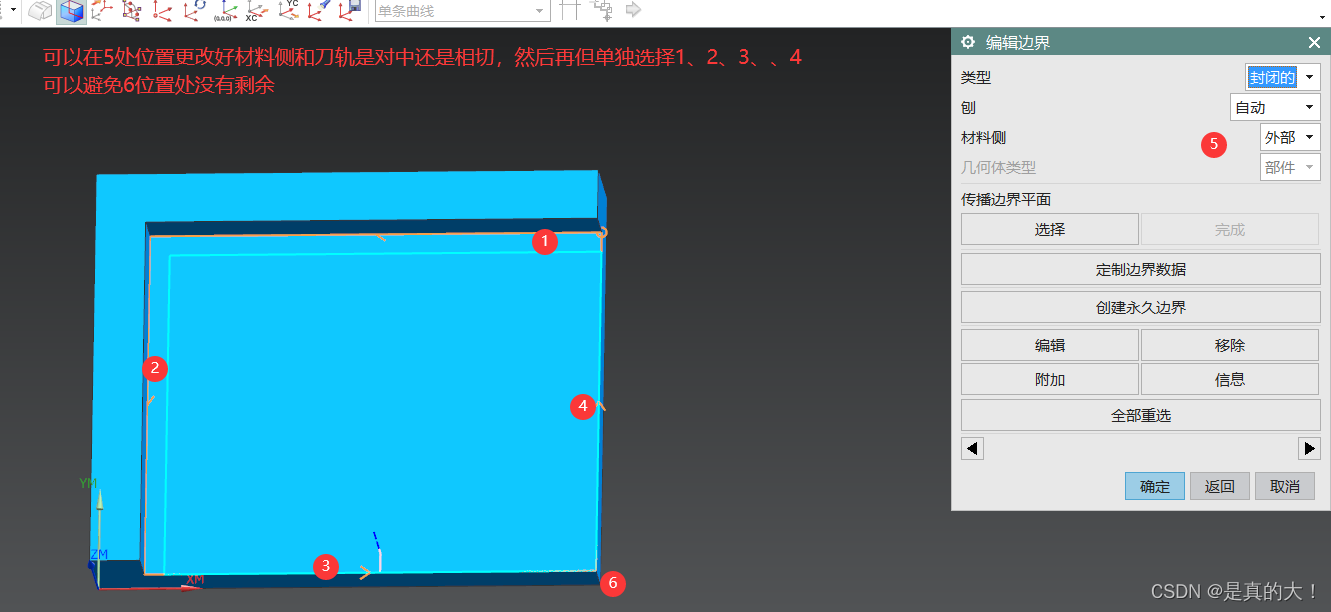

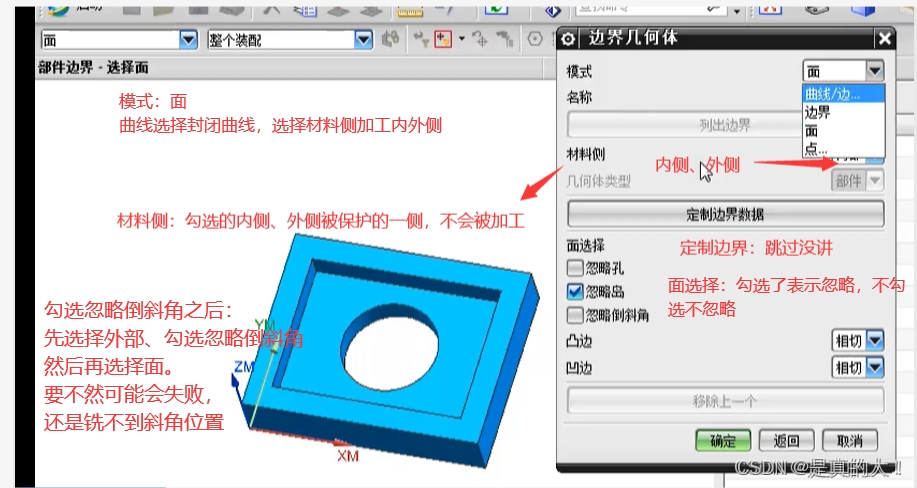

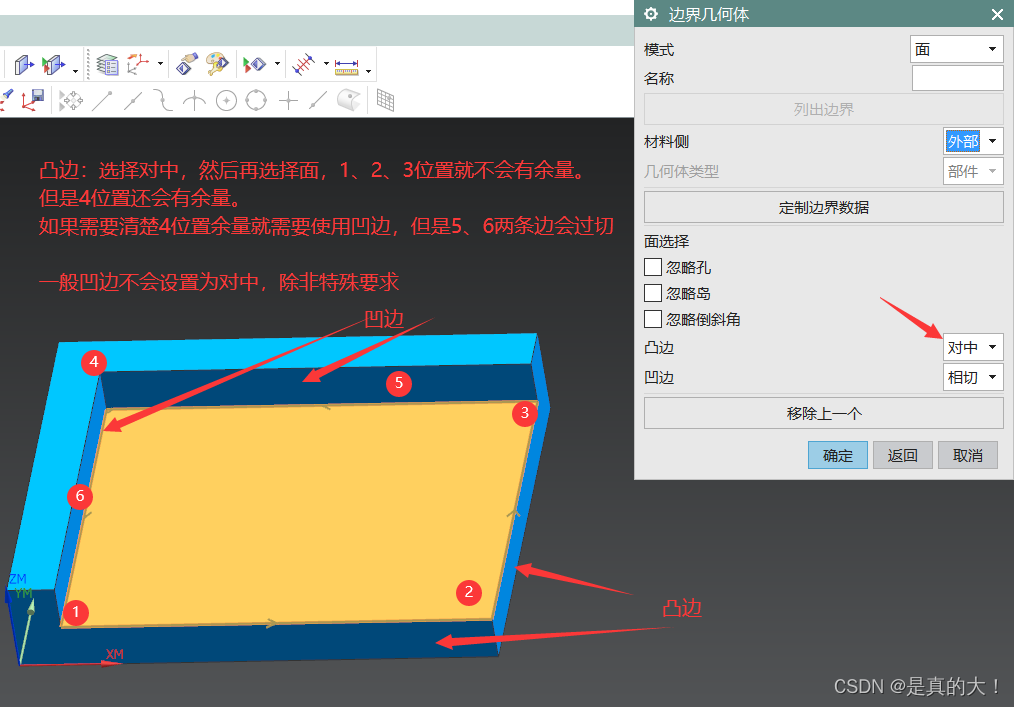

部件边界

在这里插入图片描述

在这里插入图片描述

2-32 例5

在这里插入图片描述

在这里插入图片描述

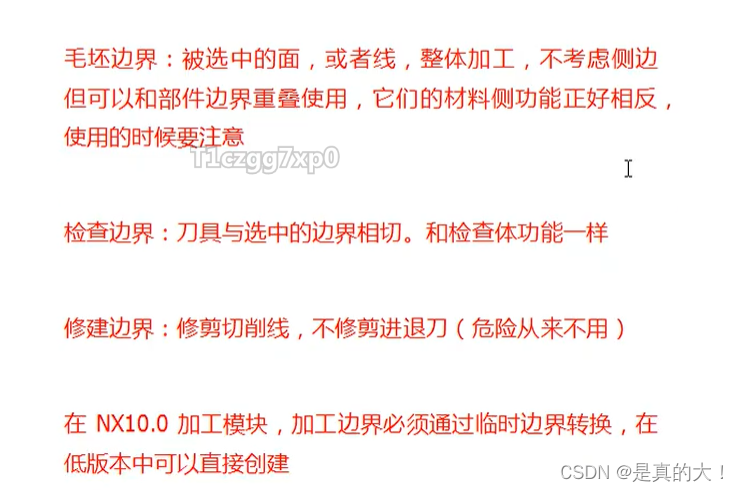

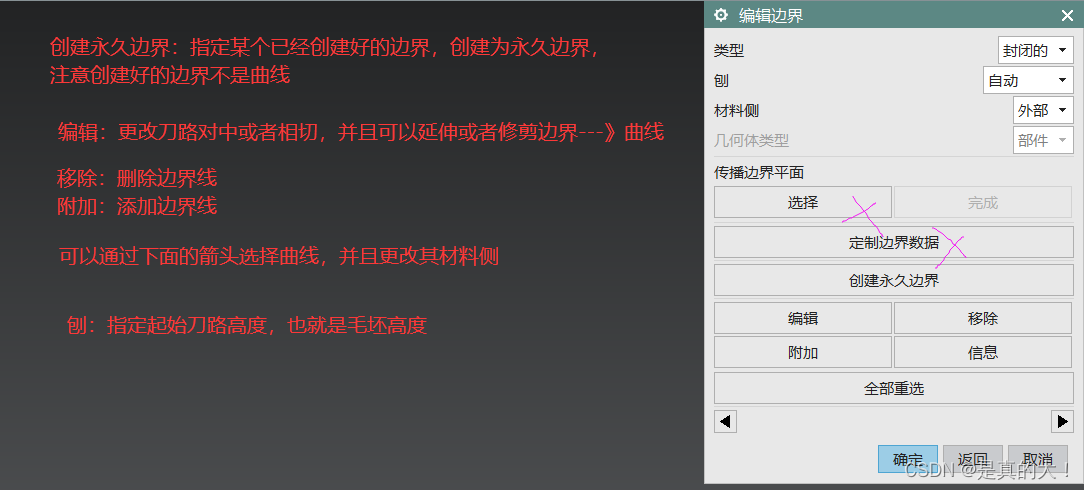

毛坯边界、检查边界、修建边界

在这里插入图片描述

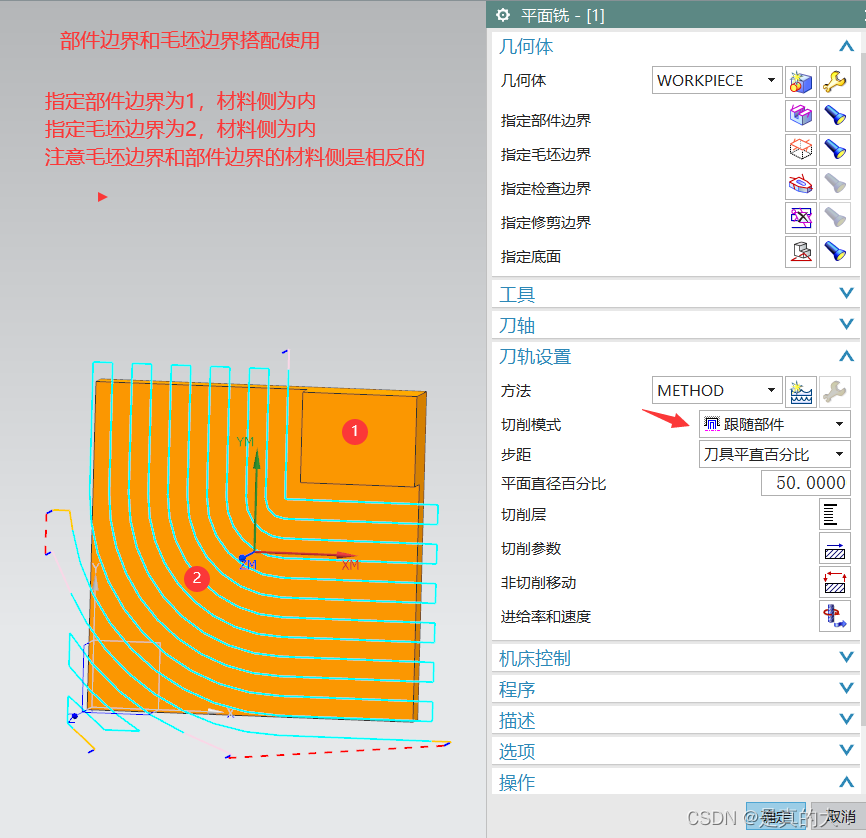

部件边界和毛坯边界搭配使用

在这里插入图片描述

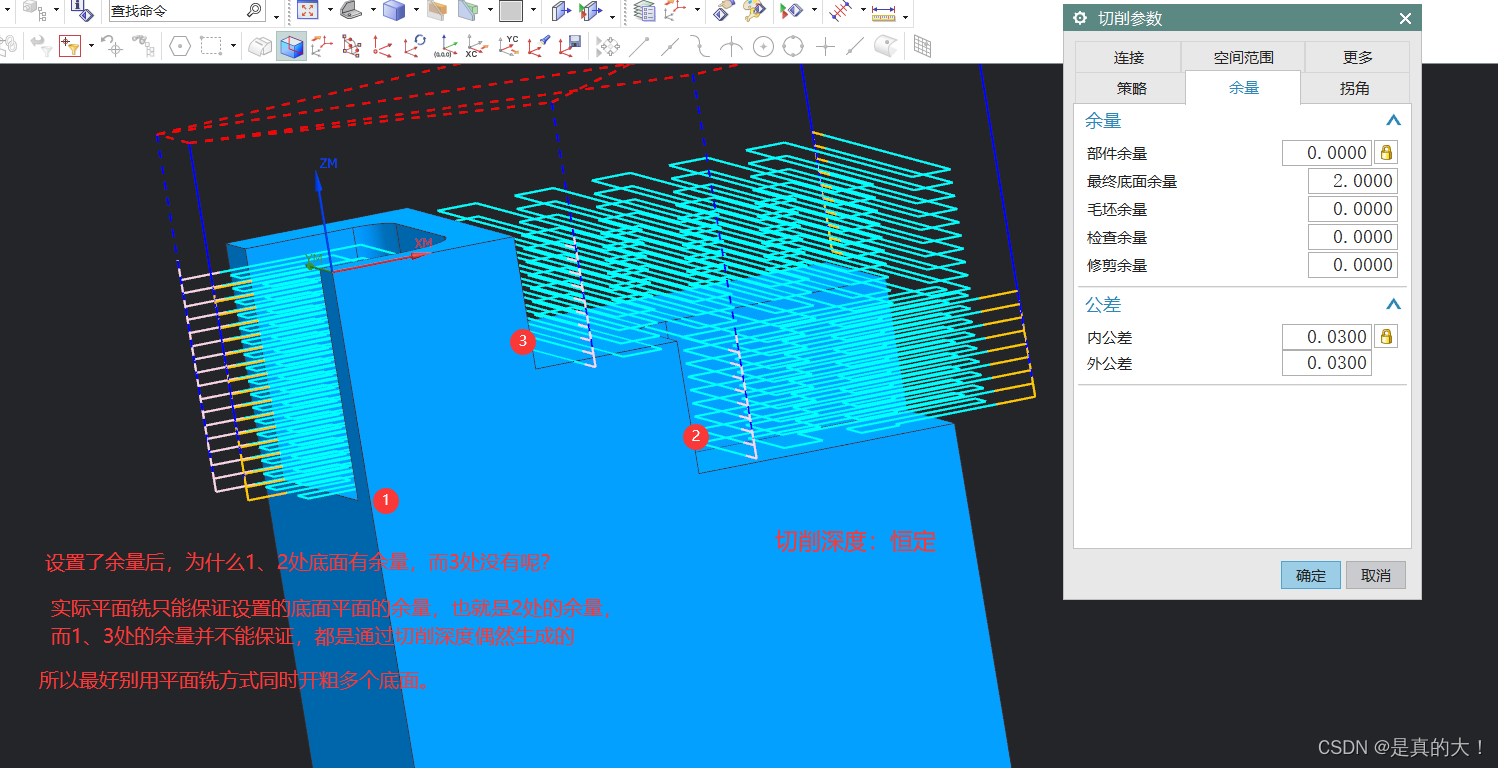

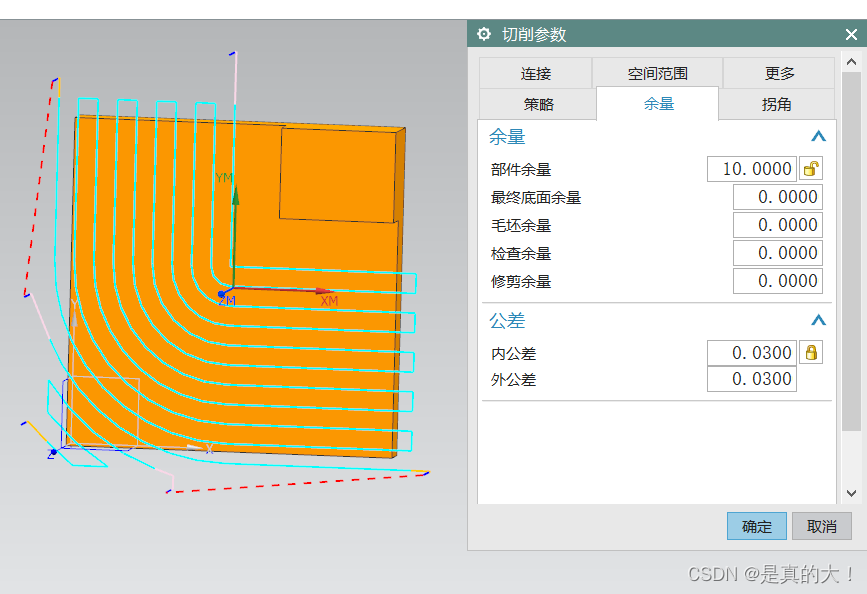

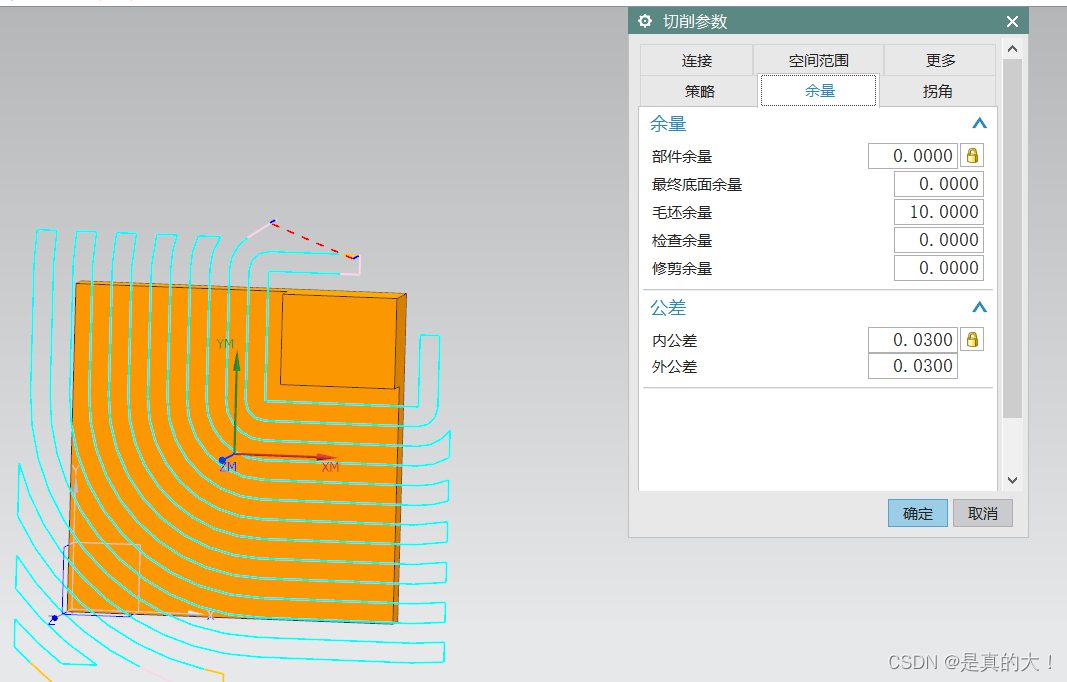

余量怎么留

在这里插入图片描述

在这里插入图片描述

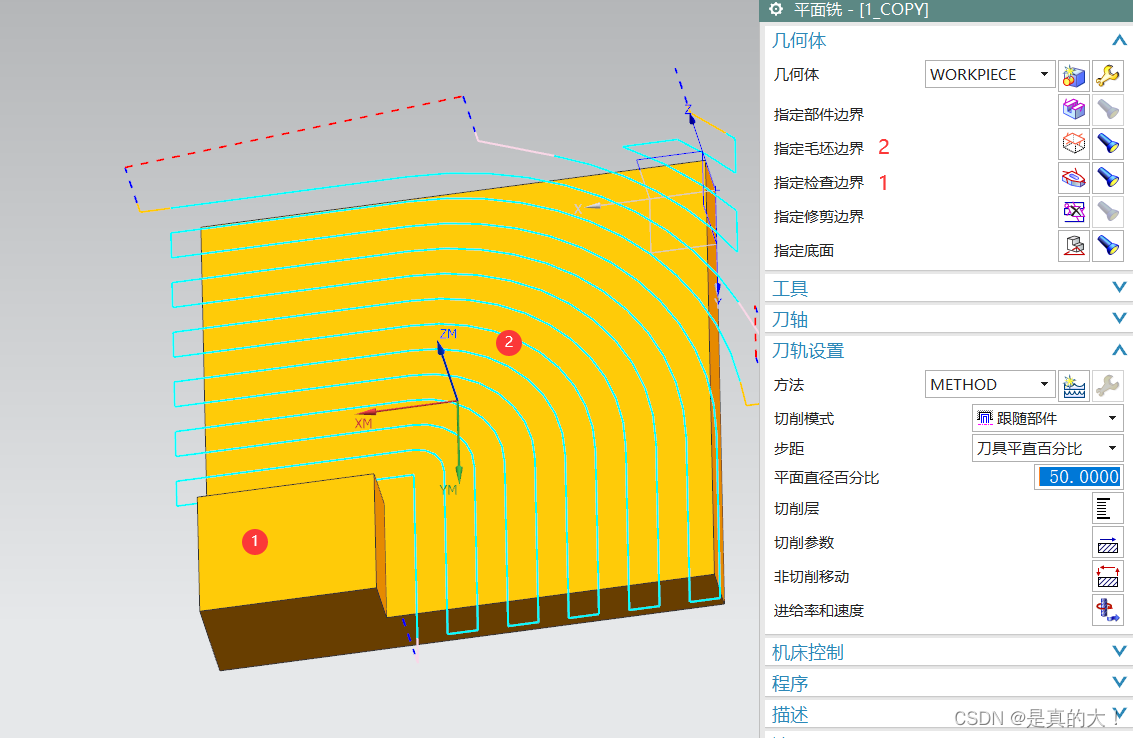

检查边界和毛坯边界搭配使用

检查边界必须高于毛坯边界

当毛坯边界低于检查边界时，刀路是相切与毛坯边界的
在这里插入图片描述

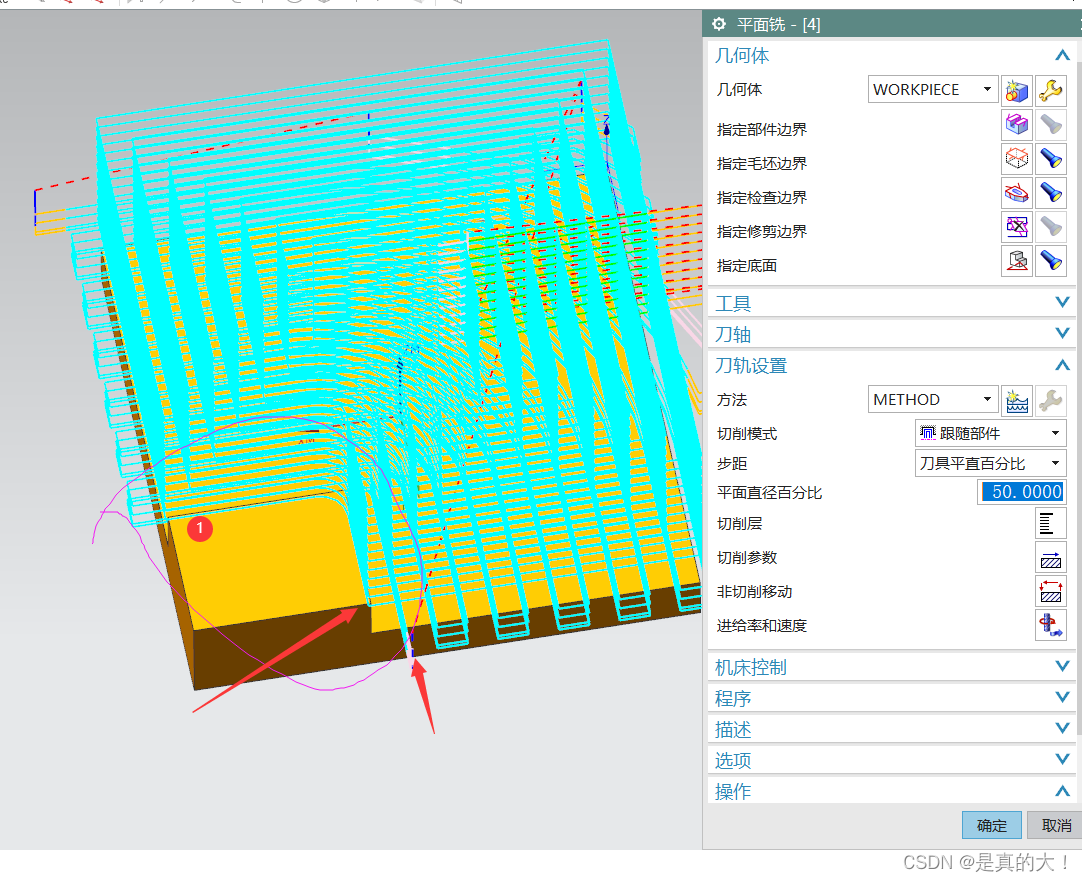

当毛坯边界高于检查边界时，高出部分处，检查边界就不生效了

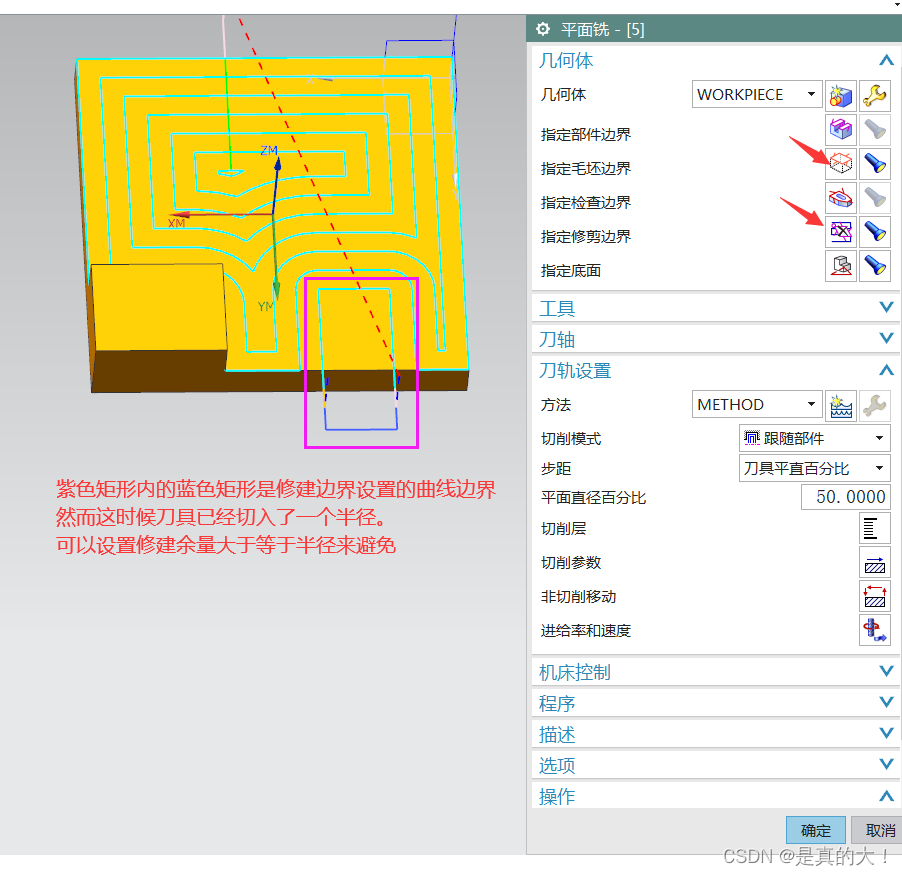

修剪边界和毛坯边界搭配使用？？

切削参数

在这里插入图片描述

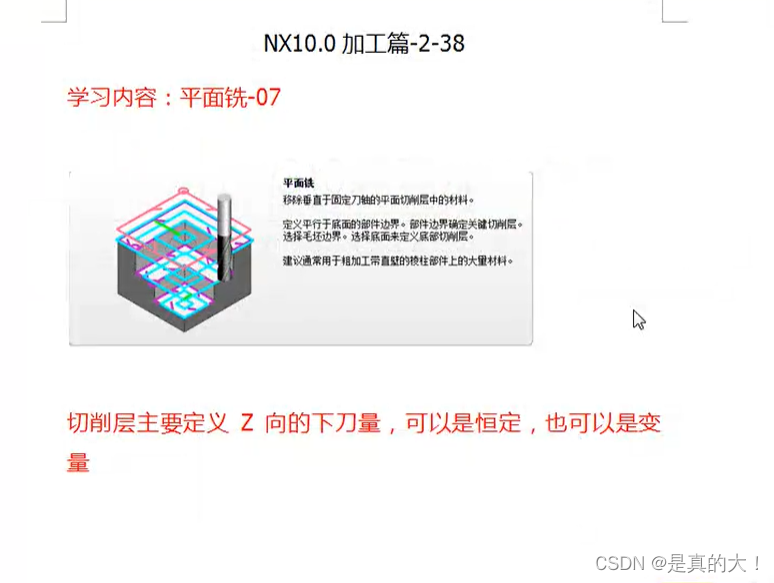

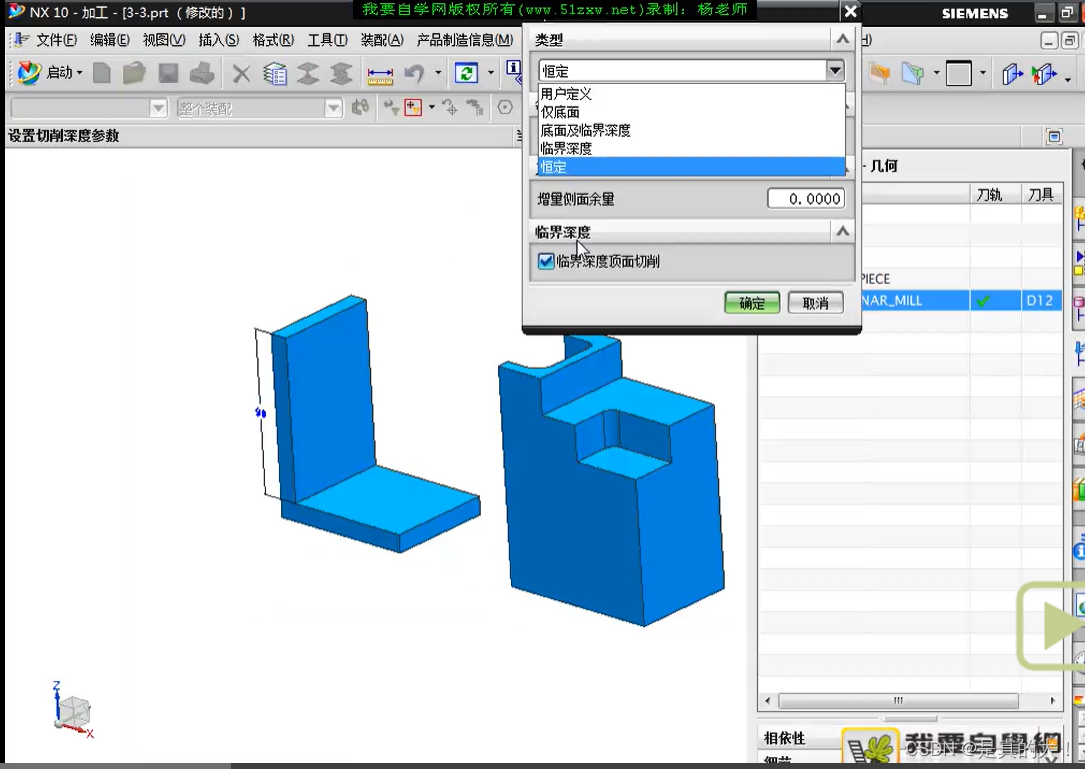

切削层

在这里插入图片描述

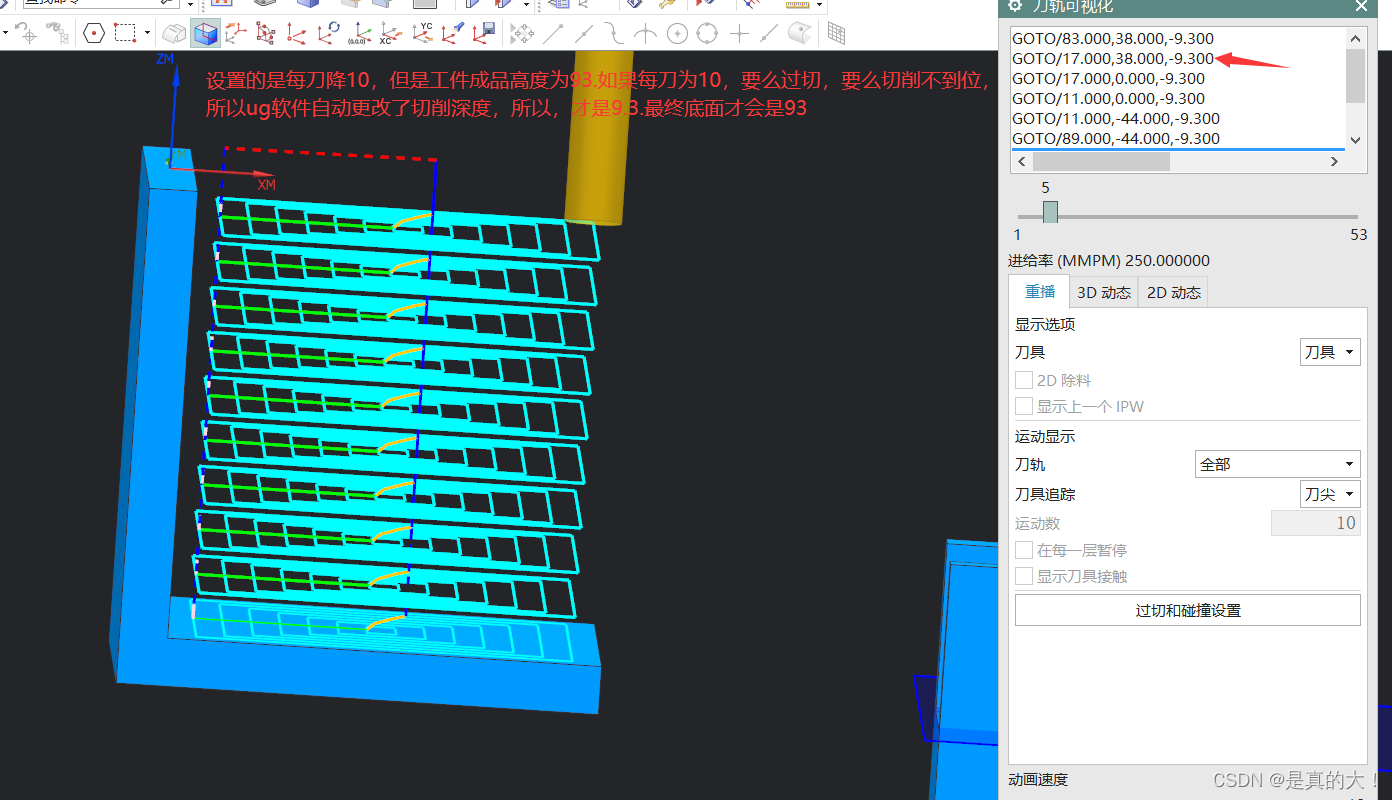

恒定

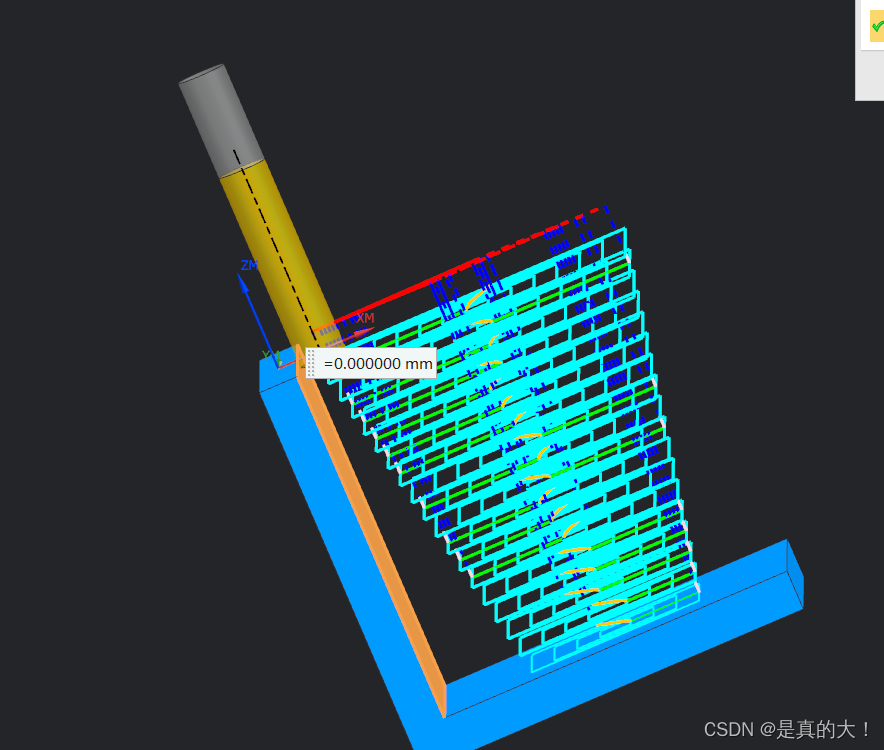

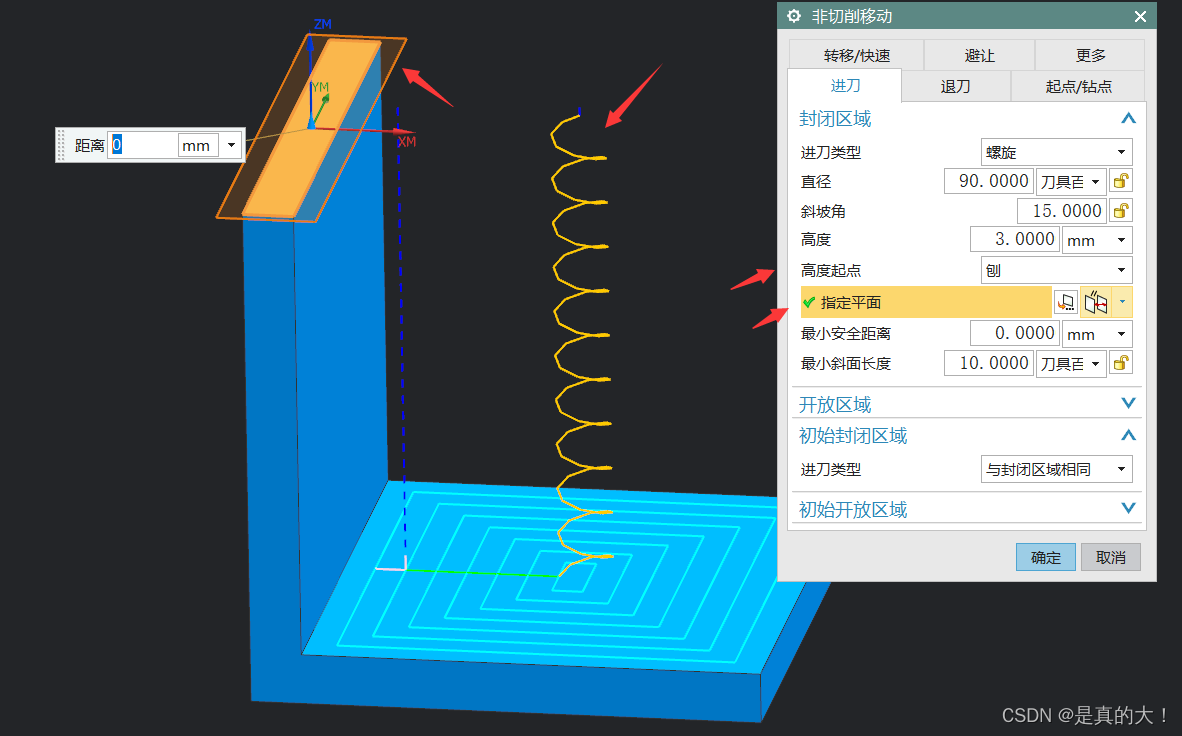

恒定：如果公共设为0，并且非切削参数高度起点设置为刨，平面指定顶面，表示直接1个进刀刀底面，然后进行切削。
在这里插入图片描述
如果高度起点改为当前层或者前一层，刀路是这样的

在这里插入图片描述

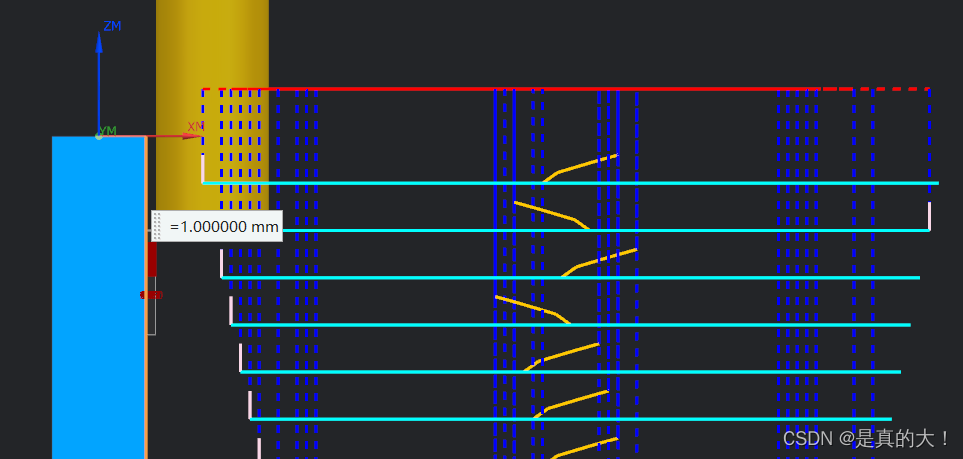

侧面余量

在这里插入图片描述

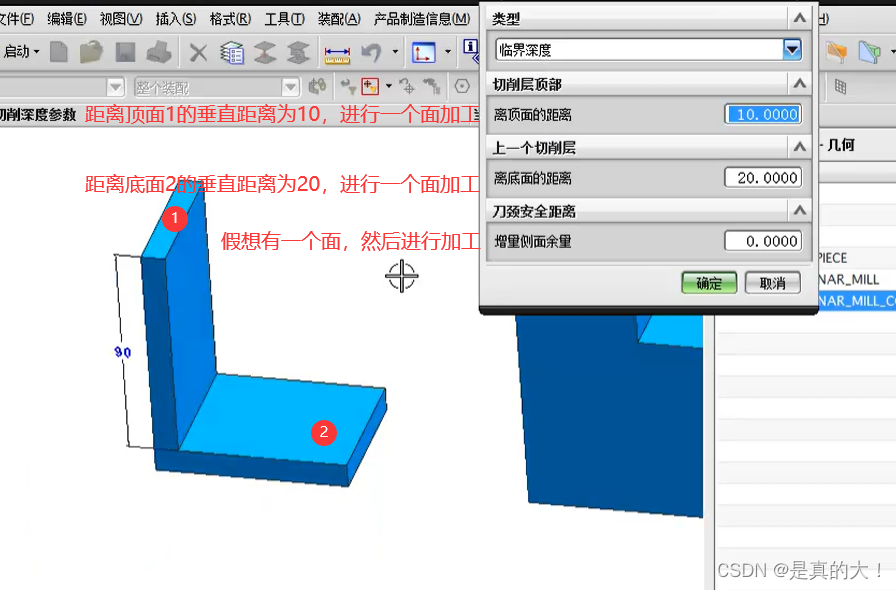

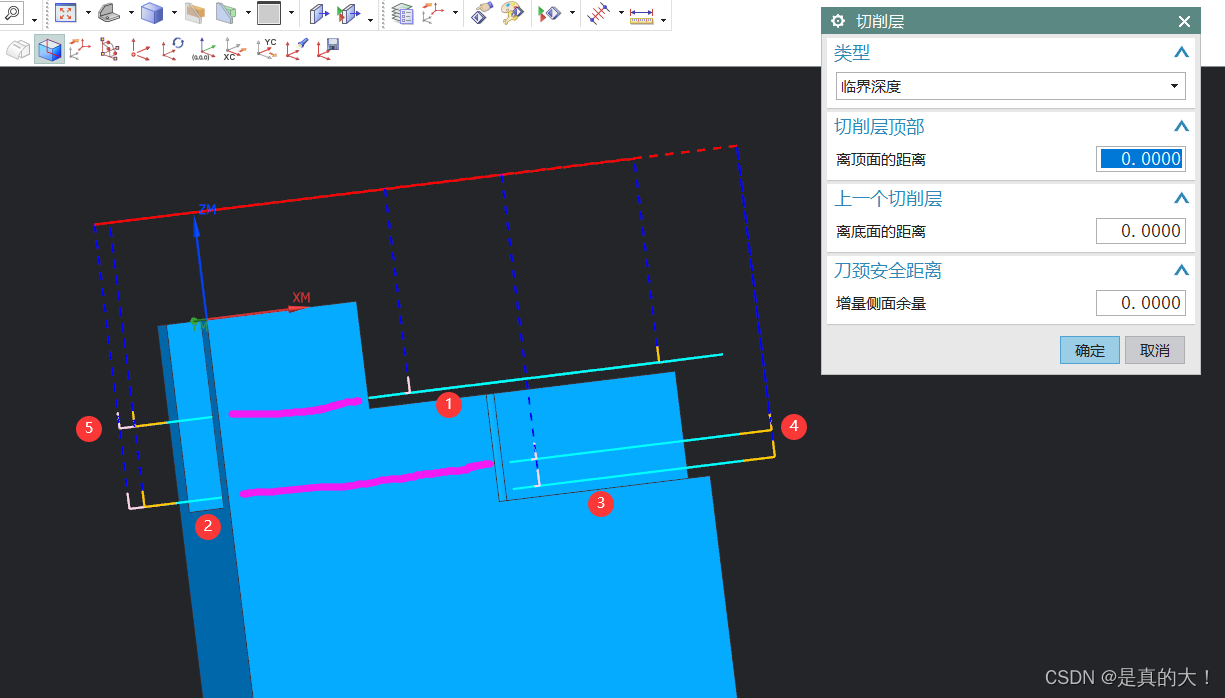

临界深度

在这里插入图片描述
底面依旧正常切削

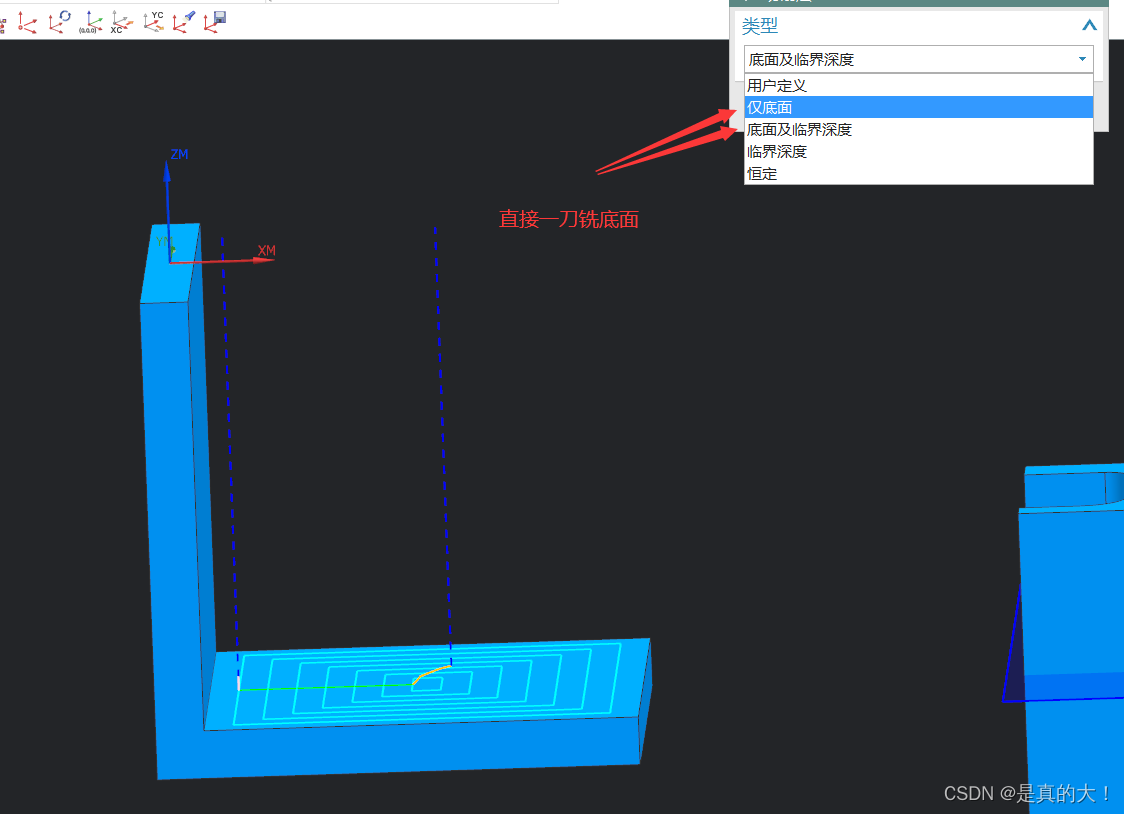

仅底面、底面及临界深度

在这里插入图片描述

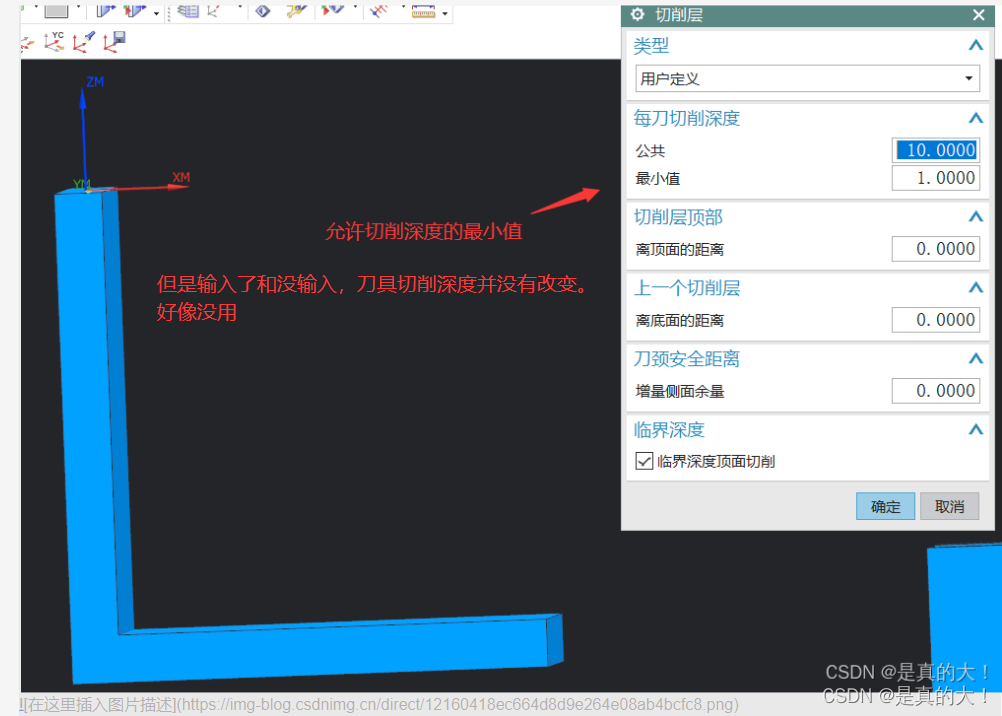

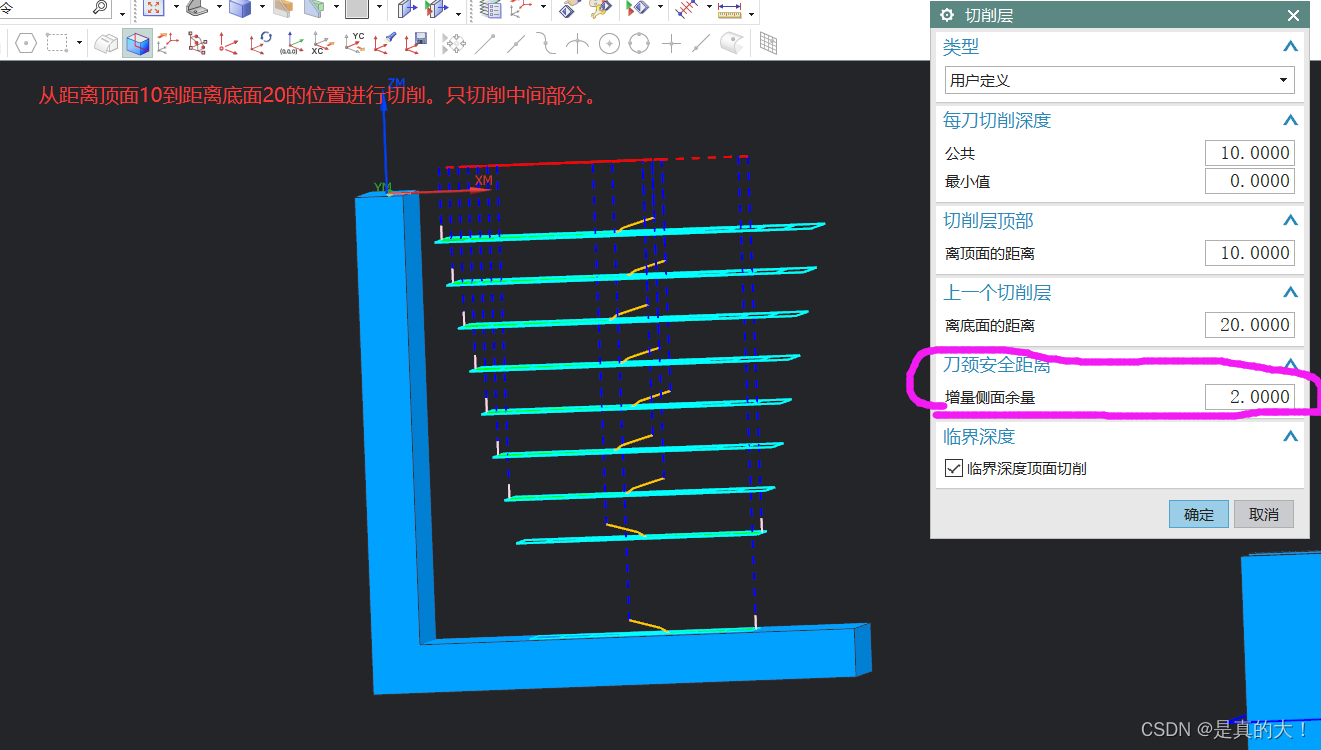

用户定义

在这里插入图片描述

在这里插入图片描述

使用平面铣同时开粗多个底面

切削层–恒定

在这里插入图片描述

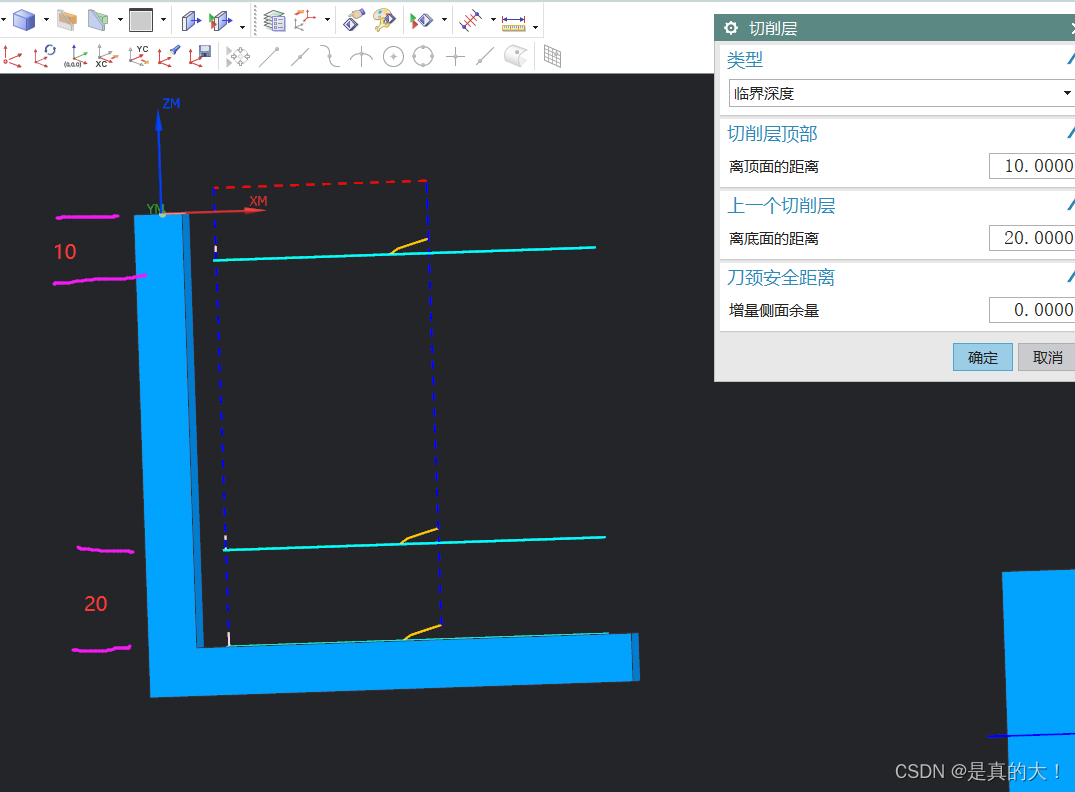

切削层–临界深度

此时余量在各个底面都会生效。但是每个底面区域都会多形成一层同上一底面高度的切削曾
在这里插入图片描述

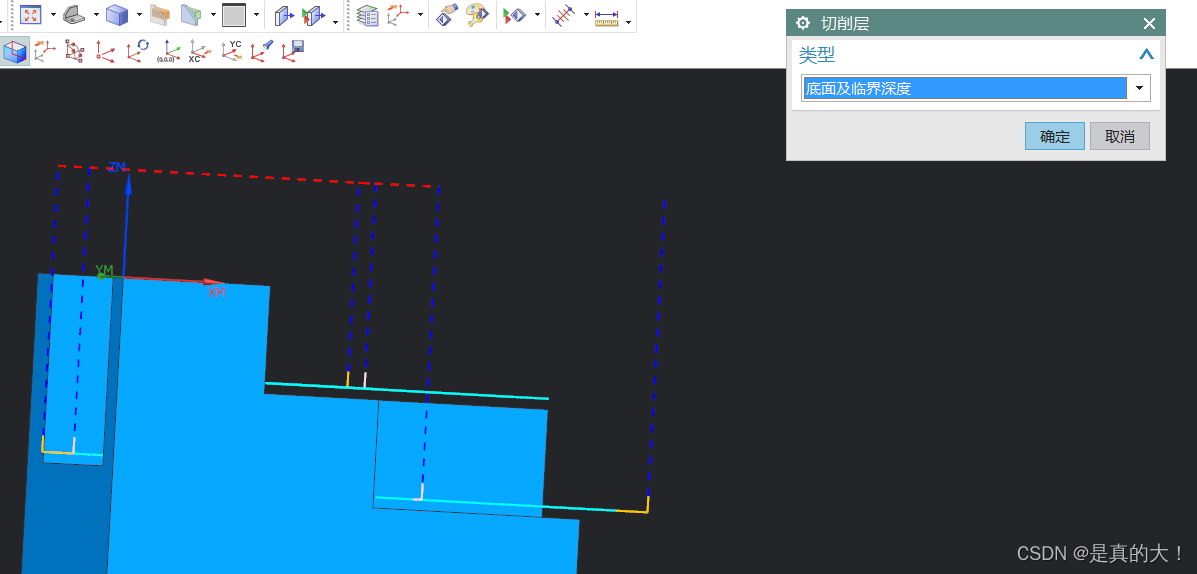

切削层–底面及临界深度

此时余量在各个底面都会生效
在这里插入图片描述

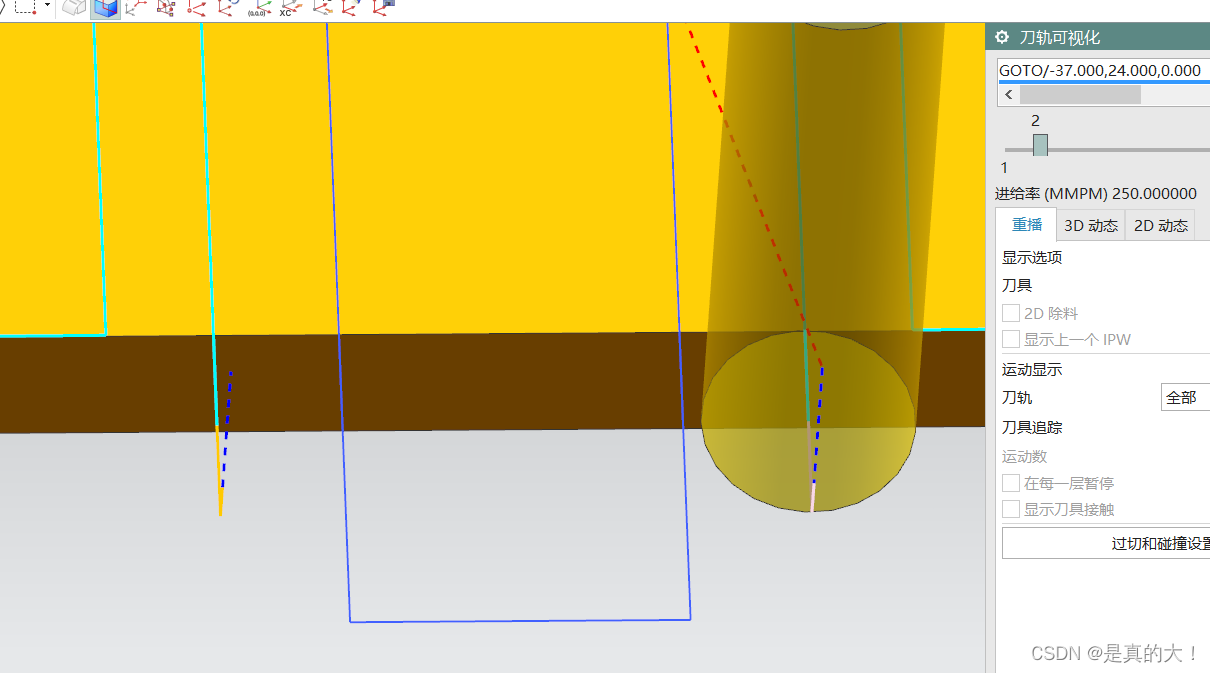

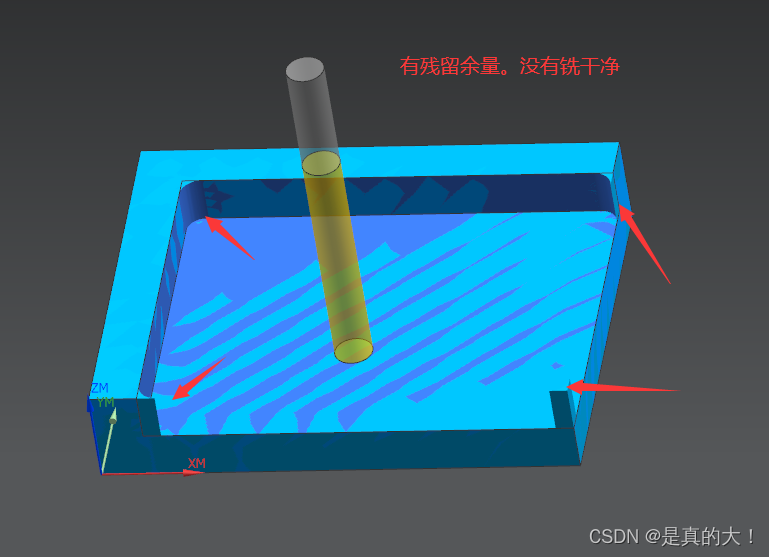

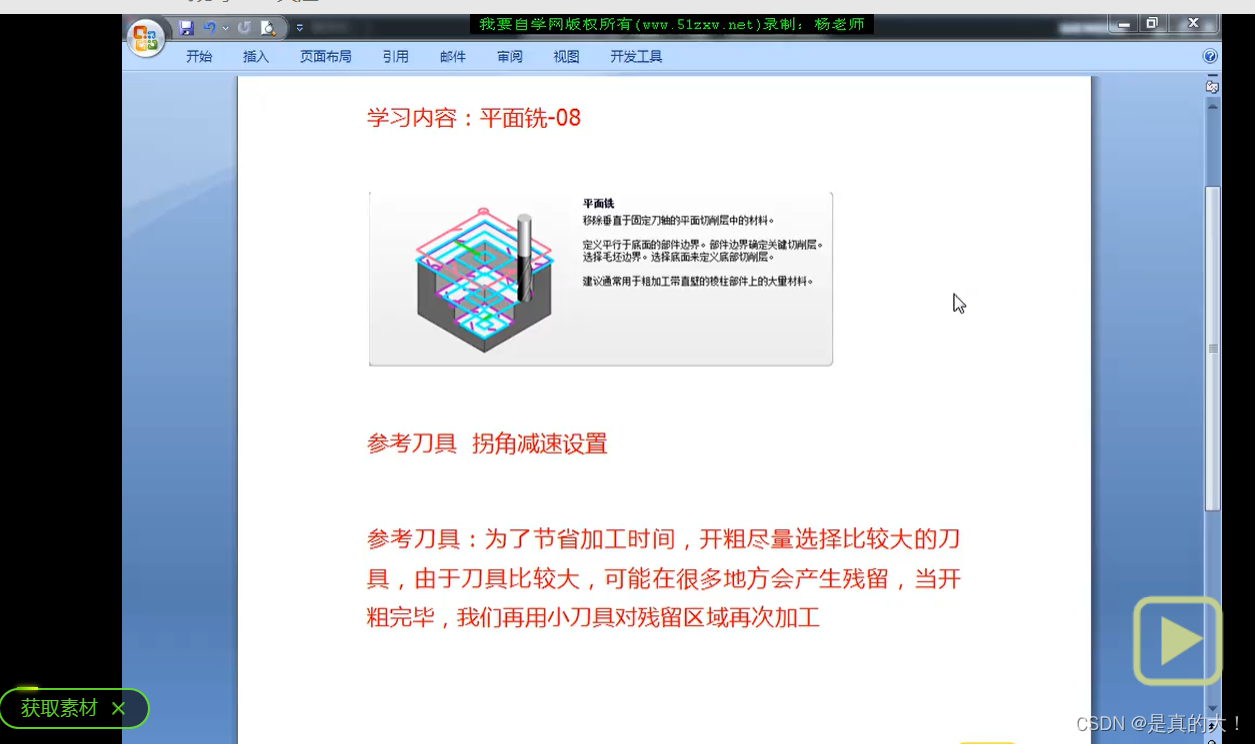

参考刀具和拐角降速

在这里插入图片描述

在这里插入图片描述

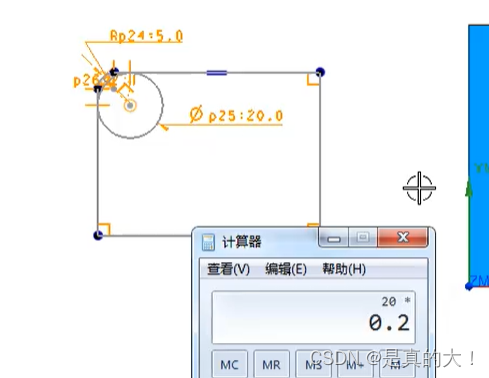

需要选择直径比20*0.2大的刀才能一刀精侧壁
