锂电池充电（TP4056A芯片）电路分享

日落悬崖

已于 2024-01-16 14:24:43 修改

阅读量1.3w

点赞数 10

文章标签：嵌入式硬件

于 2022-03-18 14:54:12 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/lllmeimei/article/details/123574529

版权

电路板绘制专栏收录该内容

24 篇文章

订阅专栏

在这里插入图片描述 ▬▬▬▬▬▶TP4056A芯片◀▬▬▬▬▬

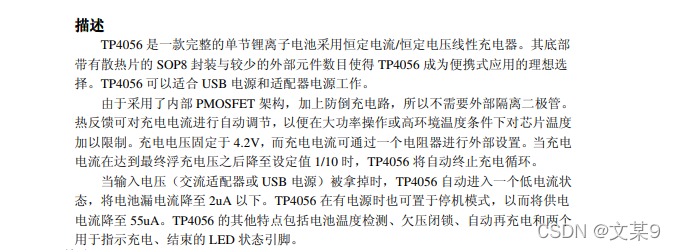

⚔️描述（资料来源文档)

在这里插入图片描述

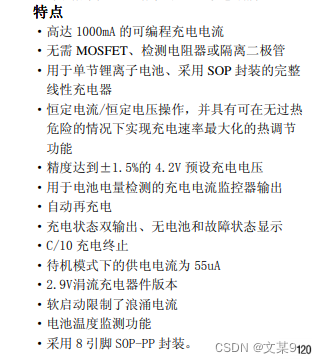

⚔️特点

在这里插入图片描述

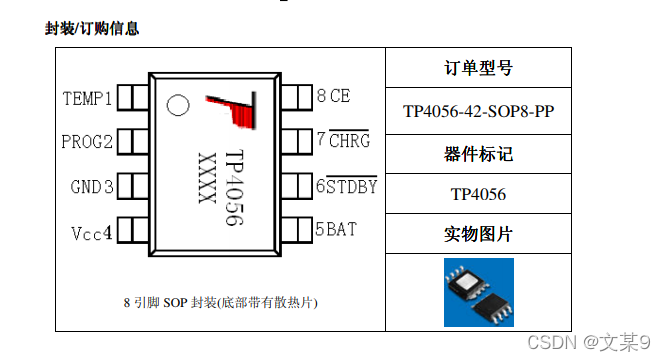

⚔️封装

在这里插入图片描述

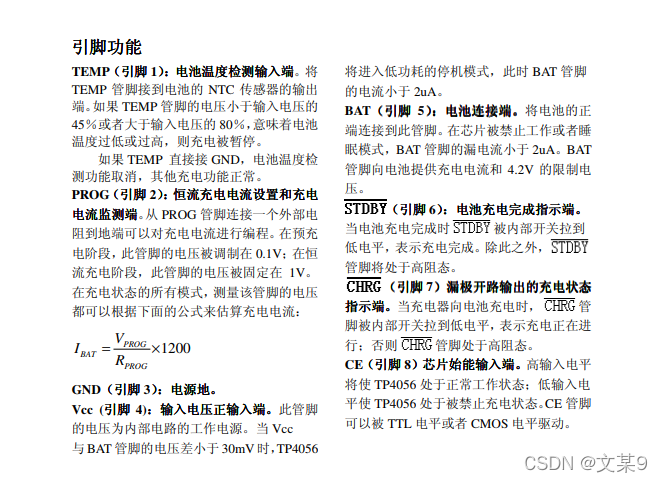

⚔️引脚功能

在这里插入图片描述

⚔️应用电路分享

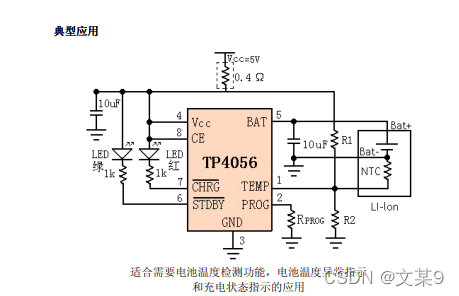

检测电池温度，电池温度异常指示和充电状态指示应用。

在这里插入图片描述

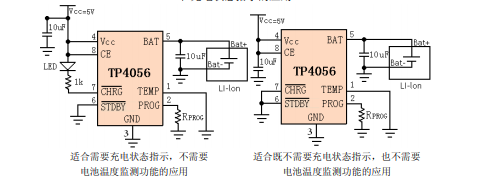

适合需要充电状态指示，但不监测温度（左边），既不需要充电状态提示，也不检测温度（右边）。

在这里插入图片描述

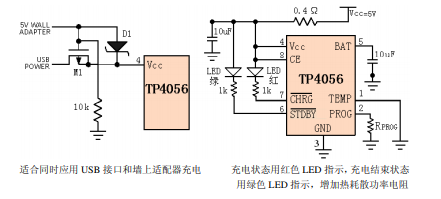

说明如图
在这里插入图片描述

⚔️重点说明

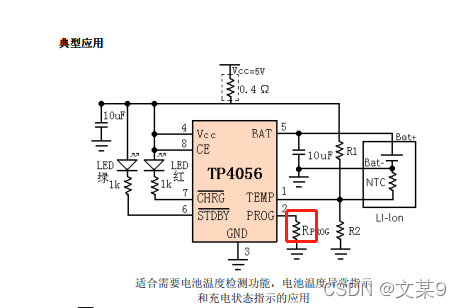

图中的PROG电阻是根据你需要的充电电流自定义的，公式如下（具体在上面的引脚定义）

在这里插入图片描述

在这里插入图片描述

⚔️小贴士

TP4056的充电电流最好保持在电池容量的0.37C，也就是容量的0.37倍，比如1000mah的电池，充电电流400ma这样就够了。

⚔️答疑

在这里插入图片描述 ▬▬▬▬▬▶点击下方◀▬▬▬▬▬
