RFID智能仓储解决方案（PPT和word配套方案）

2.1 应用框架流程图

针对物流行业以托盘为装运标准，依时利RFID智能仓库创造性的提出了利用RFID技术，完成仓库的托盘级管理系统，其总体应用架构图如下：

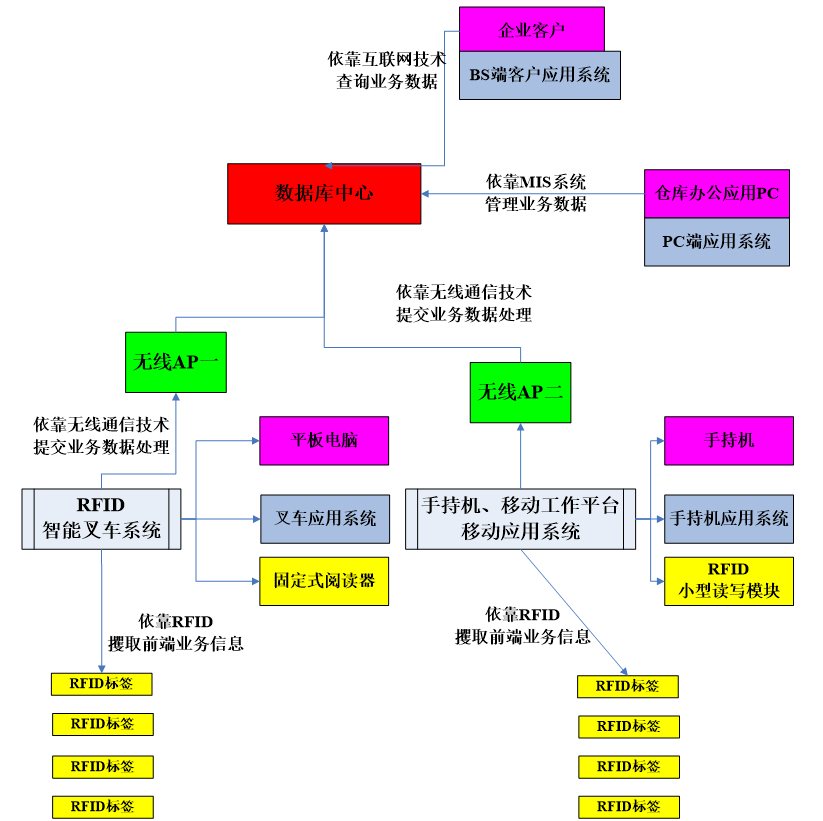

图1、智能仓库应用框架流程图

2.2 软件系统简介

软件主要由以下几个模块组成：

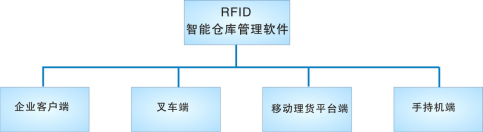

图2、仓库管理软件模块示意图

n企业客户端：

可应用企业原有的软件系统，通过增加模块的方式来实现对接；

n叉车端：

配合RFID叉车，完成叉车手在仓库管理中，需要实时提交的比如移库的业务处理功能，为RFID智能仓库的特色业务处理功能。叉车上安装阅读器，系统自动分配其放货的库位，如叉车放货错误的话，系统会自动触发报警，并提示操作人员进行正确的操作；

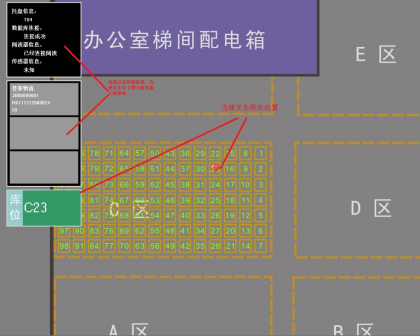

图4、叉车端软件界面

n移动工作平台端：

完成仓库内的现场收发货物、盘点、拣货等综合性业务处理，与企业客户端不同点在于，其定位在仓库管理业务，为RFID智能仓库的特色业务处理功能。移动工作平台上同意安装有固定式RFID阅读器，通过放货前扫描库位标签，确定是否放货到正确的位置，如错误则同样发出警报。

n手持机端：

配合手持机，可以完成找货、定位、清点等仓库管理业务数据提交，为RFID智能仓库的特色业务处理功能。

图5、手持机端应用软件

2.3 硬件简介

仓库管理系统主要由以下的硬件设备组成：

图6、硬件设备组成示意图

uRFID托盘：

通过为托盘安装电子标签，完成托盘身份识别，是托盘级管理实现的基础。

图7、RFID托盘

uRFID手推叉车、RFID叉车：

利用改装技术，在传统的仓库搬运工具上集成的一套终端自动处理设备，可以完成托盘在仓库内运输过程中，自动定位托盘存放功能。





图8、RFID叉车和RFID手工叉车

uRFID移动工作平台：

专用设备，主要解决仓库管理员在仓库范围内活动时，需要一套可实时处理仓库管理业务的设备，比如：库存查找、收发货处理、盘点。

图9、移动工作平台

uWIFI无线连接覆盖：

无线网络是RFID手推叉车设备、RFID移动工作平台与WMS系统进行数据交换的通讯方式，它提供了移动办公处理实时化提交的通信保障。

2.4 工作流程简介

仓库管理流程主要包含：入库、出库、盘点、找货、拣货，在详细说明这些流程之前，我们先看下RFID智能仓库系统的管理运作图：如下

图10、仓库工作流程图

图片说明：RFID叉车托盘自动定位功能说明

1 右上角说明 货架标签的安装情况，表示每个可存放托盘的货架都安装了电子标签。

2 右下角说明 在仓库内划分的地表库位，也安装了电子标签。

3 左下角说明  WIFI无线网络，保证了移动通讯。

4 中间叉车说明，叉车手开动叉车，将托盘搬运至 货架或者地表库位，在一过程中，

RFID叉车上的设备科通过 WIFI网络，将采集到的托盘电子标签与存放托盘的 货架电子标签或地表库位电子标签 发送给后台进行数据定位处理，从而实现托盘移动的数据处理，而用户在此过程中不需要任何手动操作，进而也实现了自动定位功能。

---
