一、keepalive基础
1.vrrp技术
VRRP相关术语
-
虚拟路由器:Virtual Router
-
虚拟路由器标识:VRID(0-255),唯一标识虚拟路由器
-
VIP:Virtual IP
-
VMAC:Virutal MAC (00-00-5e-00-01-VRID)
-
物理路由器:
-
master:主设备
-
backup:备用设备
-
priority:优先级
虚拟路由器的主备 是由priority:优先级决定的
2.VRRP相关技术
(1)通告
- 心跳
- 优先级等
- 周期性
(2)工作方式
- 抢占式
- 非抢占式(生产环境中常用)
- 延迟抢占模式
(3)安全认证:
- 无认证
- 简单字符认证:预共享密钥MD5
(4)工作模式:
- 主/备:单虚拟路径器
- 主/主:主/备(虚拟路由器1),备/主(虚拟路由器2)
1.名词解释
通告:
是宣告自己的主权,不要妄想抢班夺权,不停的向外抢占式:
主服务器宕机,过了一段时间修好了,再把主权抢过来非抢占式:
主服务器宕机,过了一段时间修好了,原来的主就作为备了安全认证:

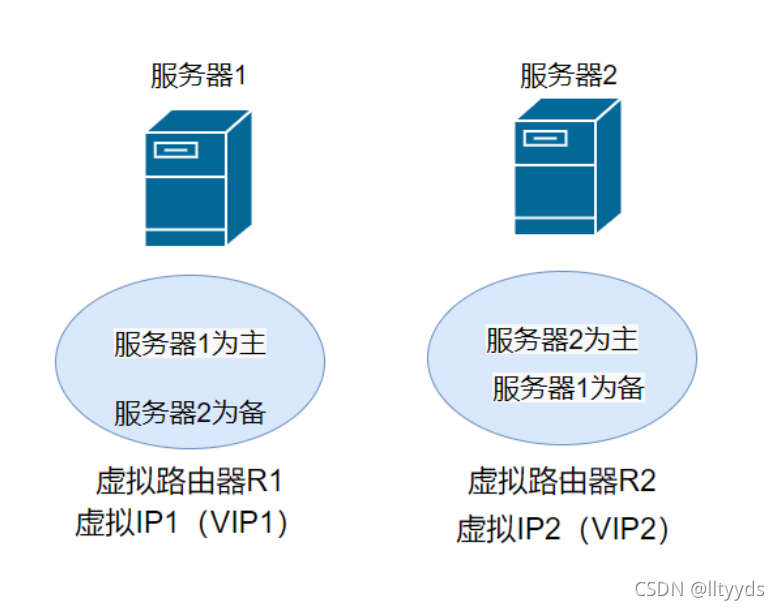

如没有安全认证,不在集群中的keeplive服务器设置超高的优先级,会造成事故主/主:主/备(虚拟路由器1),备/主(虚拟路由器2)见下图:
2.优点和缺点
环境:
有两台服务器
虚拟出两台虚拟路由器
第一台虚拟路由器中服务器1为主,服务器2为备,那么虚拟IP1就飘在服务器1上,真正工作的只有服务器1
第二台虚拟路由器中服务器2为主,服务器1为备,那么虚拟IP2就飘在服务器2上,真正工作的只有服务器2优点:
1.提高了资源利用率:
这样主,备服务器同时干活,可以同时运行两个项目
2.同样有备份功能:
如果服务器1坏了,服务器2 将同时拥有虚拟IP1和虚拟IP2缺点:
虽然有备份冗余功能但是对机器的性能要求非常高,当其中一台出现故障,本来一台运行一个任务,现在所有的业务全部压在了一台上,有十分大的风险
二、keepalived
1.keepalived介绍
官网:http://keepalived.org/
功能
基于vrrp协议完成地址流动
为vip地址所在的节点生成ipvs规则(在配置文件中预先定义)
为ipvs集群的各RS做健康状态检测
基于脚本调用接口完成脚本中定义的功能,进而影响集群事务,以此支持nginx、haproxy等服务2.
2.Keepalived 架构
(1)用户空间核心组件:
-
vrrp stack:VIP消息通告
-
checkers:监测real server(简单来说 就是监控后端真实服务器的服务)
-
system call:实现 vrrp 协议状态转换时调用脚本的功能
-
SMTP:邮件组件(报警邮件)
-
IPVS wrapper:生成IPVS规则(直接生成ipvsadm)
-
Netlink Reflector:网络接口(将虚拟地址ip(vip)地址飘动)
(2)WatchDog:监控进程(整个架构是否有问题)
-
控制组件:提供keepalived.conf 的解析器,完成Keepalived配置
-
IO复用器:针对网络目的而优化的自己的线程抽象
-
内存管理组件:为某些通用的内存管理功能(例如分配,重新分配,发布等)提供访问权限
keeplive可以配合ngnix等软件,反向代理
3.Keepalived 相关文件
- 软件包名:keepalived
- 主程序文件:/usr/sbin/keepalived
- 主配置文件:/etc/keepalived/keepalived.conf
- 配置文件示例:/usr/share/doc/keepalived/
- Unit File:/lib/systemd/system/keepalived.service
- Unit File的环境配置文件:
- /etc/sysconfig/keepalived CentOS
(1)配置组成
/etc/keepalived/keepalived.conf 配置组成
-
GLOBAL CONFIGURATION
Global definitions(全局配置):定义邮件配置,route_id,vrrp配置,多播地址等
-
VRRP CONFIGURATION
VRRP instance(s):定义vrrp协议中的每个vrrp虚拟路由器的规则,基本信息
-
LVS CONFIGURATION(lvs调度服务器的规则设置)
Virtual server group(s)
Virtual server(s):LVS集群的VS和RS
(2)全局配置
- /etc/keepalived/keepalived.conf
global_defs {
notification_email {
root@localhost
- keepalived 发生故障切换时邮件发送的目标邮箱,可以按行区分写多个
root@localhost
360601212@qq.com
}
notification_email_from keepalived@localhost
- 发邮件的地址
smtp_server 127.0.0.1
- 邮件服务器地址
smtp_connect_timeout 30
- 邮件服务器连接timeout
router_id R1
- 每个keepalived主机唯一标识,建议使用当前主机名,但多节点重名不影响
vrrp_skip_check_adv_addr
- 对所有通告报文都检查,会比较消耗性能,启用此配置后,如果收到的通告报文和上一个报文是同一个路由器,则跳过检查,默认值为全检查
vrrp_strict
严格遵守VRRP协议,启用此项后以下状况将无法启动服务:1.无VIP地址 2.配置了单播邻居 3.在VRRP版本2中有IPv6地址,开启动此项并且没有配置vrrp_iptables时会自动开启iptables防火墙规则,默认导致VIP无法访问,建议不加此项配置
- gratuitous ARP messages 报文发送延迟,0表示不延迟
vrrp_garp_interval 0
- unsolicited NA messages (不请自来)消息发送延迟
vrrp_gna_interval 0
- 指定组播IP地址范围:224.0.0.0到239.255.255.255,默认值:224.0.0.18
vrrp_mcast_group4 224.0.0.18
- 此项和vrrp_strict同时开启时,有则不会添加防火墙规则,反之,则无需启用此项配置
vrrp_iptables
- 修改组播
keepalived主机之间利用多播相互通告消息,造成网络拥塞,可替换成单播,减少网络流量
注意:启用 vrrp_strict 时,不能启用单播
- 在所有节点vrrp_instance语句块中设置对方主机的IP,建议设置为专用于对应心跳线网络的地址,而非使用业务网络
(3)配置虚拟路由器
- <String>为vrrp的实例名,一般为业务名称
vrrp_instance <STRING> {
配置参数
......
}
配置参数
- 当前节点在此虚拟路由器上的初始状态,状态为MASTER或者BACKUP
state MASTER|BACKUP
- 绑定为当前虚拟路由器使用的物理接口,如:eth0,bond0,br0,可以和VIP不在一个网卡
interface IFACE_NAME
- 每个虚拟路由器惟一标识,范围:0-255,每个虚拟路由器此值必须唯一,否则服务无法启动,同属一个虚拟路由器的多个keepalived节点必须相同,务必认在同一网络中此值必须唯一
virtual_router_id VRID
- 当前物理节点在此虚rrp通告的时间间隔,默认1s
priority 100
- 认证机制
authentication {
AH为IPSEC认证(不推荐),PASS为简单密码(建议使用)
auth_type AH|PASS预共享密钥,仅前8位有效,同一个虚拟路由器的多个keepalived节点必须一样
auth_pass <PASSWORD>
}
- 虚拟IP,生产环境可能指定上百个IP地址
virtual_ipaddress {
指定VIP,不指定网卡,默认为eth0,注意:不指定/prefix,默认为/32
<IPADDR>/<MASK> brd <IPADDR> dev <STRING> scope <SCOPE> label <LABEL>
192.168.200.100指定VIP的网卡,建议和interface指令指定的岗卡不在一个网卡
192.168.200.101/24 dev eth1指定VIP的网卡label
192.168.200.102/24 dev eth2 label eth2:1
}
- 配置监控网络接口,一旦出现故障,则转为FAULT状态实现地址转移
track_interface {
eth0
eth1
…
}
三、实际操作
1.LVS + Keepalived 高可用群集
LVS + Keepalived 高可用群集
环境
主keepalived:192.168.174.10
备keepalived:192.168.174.20
web1:192.168.174.30
web2:192.168.174.40
vip:192.168.174.188
客户机访问
主keepalived
(1)关闭防火墙,selinux
[root@localhost ~]# systemctl stop firewalld.service
[root@localhost ~]# setenforce 0
(2)安装ipvsadm,并加载内核模块(先挂载,再安装)
[root@localhost ~]#yum install ipvsadm keepalived -y
[root@localhost ~]#modprobe ip_vs
(3)复制文件
[root@localhost ~]# cd /etc/keepalived/
[root@localhost keepalived]# cp keepalived.conf keepalived.conf.bak
(4)修改配置文件

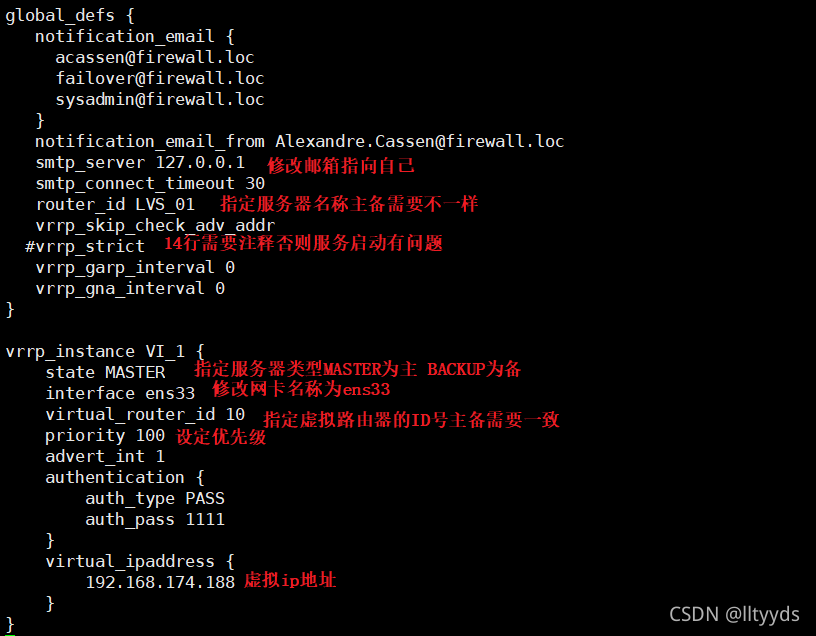

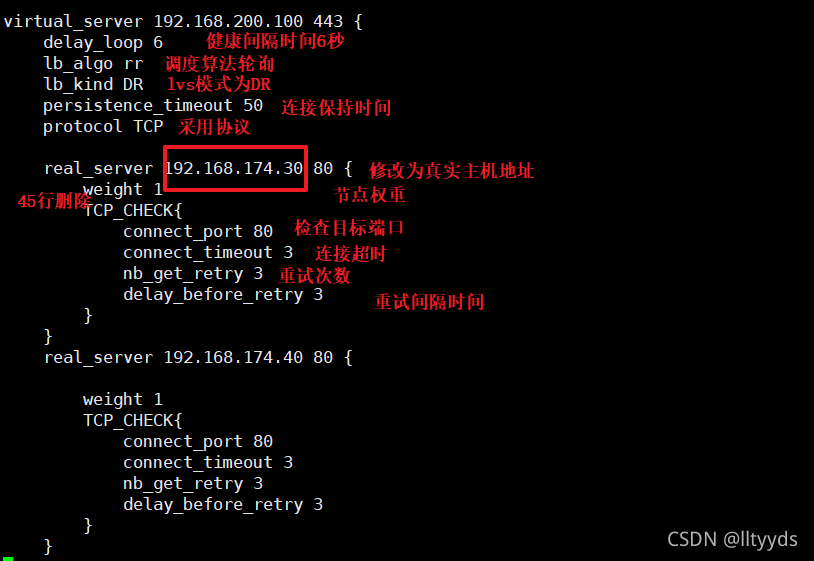

[root@localhost keepalived]#vim keepalived.conf
(5)将配置文件拷入备份
[root@localhost keepalived]#scp keepalived.conf root@192.168.174.20:/etc/keepalived/
(6)开启服务
[root@localhost keepalived]#systemctl start keepalived.service
[root@localhost keepalived]#ip a
[root@localhost keepalived]#vim /etc/sysctl.conf
(7)保存设置
[root@localhost etc]# ipvsadm-save >/etc/sysconfig/ipvsadm

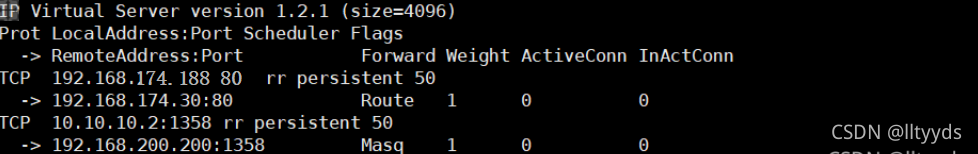

[root@localhost etc]# ipvsadm -ln
备keepalived
(1)关闭防火墙,selinux
[root@localhost ~]# systemctl stop firewalld.service
[root@localhost ~]# setenforce 0
(2)安装ipvsadm,并加载内核模块(先挂载,再安装)
[root@localhost ~]#yum install ipvsadm keepalived -y
[root@localhost ~]#modprobe ip_vs
(3)复制文件
[root@localhost ~]# cd /etc/keepalived/
(4)修改配置文件

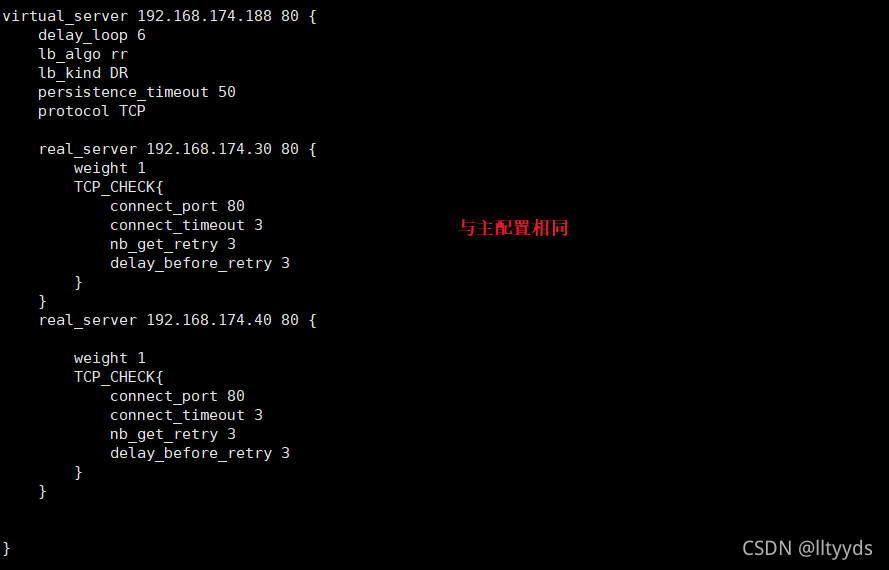

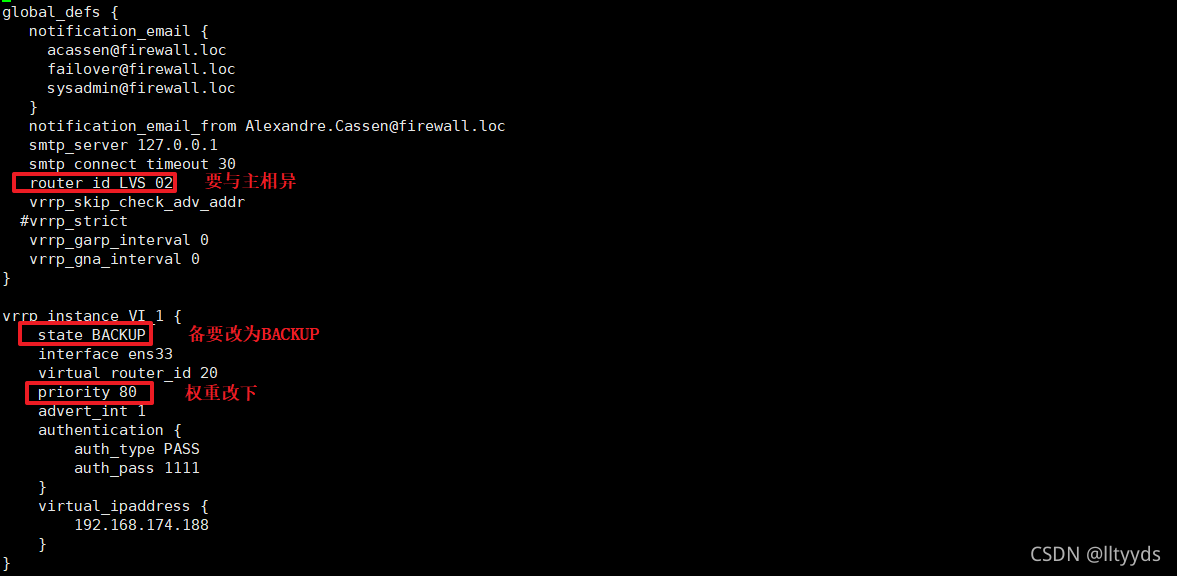

[root@localhost keepalived]#vim keepalived.conf
(6)开启服务
[root@localhost keepalived]#systemctl start keepalived.service
[root@localhost keepalived]#ip a
[root@localhost keepalived]#vim /etc/sysctl.conf
(7)保存设置
[root@localhost etc]# ipvsadm-save >/etc/sysconfig/ipvsadm
[root@localhost etc]# ipvsadm -ln
节点模式(两台相同配置)
(1)关闭防火墙,selinux
[root@localhost ~]#systemctl stop firewalld.service
[root@localhost ~]#setenforce 0
(2)安装httpd服务,并开启服务
[root@localhost ~]#yum install httpd -y
[root@localhost ~]#systemctl start httpd
(3)创建简单的网页
[root@localhost html]# vim index.html
节点1 hello wb!!!!
节点2 hello naruto
(4)修改回环网卡名,IP地址,子网掩码
[root@localhost ~]#cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]#cp ifcfg-lo ifcfg-lo:0
[root@localhost ~]#ifconfig lo:0 192.168.174.188 255.255.255.255
[root@localhost network-scripts]#vim ifcfg-lo:0配置文件内容 DEVICE=lo:0 IPADDR=192.168.174.188 NETMASK=255.255.255.255 NETWORK=127.0.0.0 # If you're having problems with gated making 127.0.0.0/8 a martian, # you can change this to something else (255.255.255.255, for example) #BROADCAST=127.255.255.255 ONBOOT=yes #NAME=loopback
(5)重启服务
[root@localhost network-scripts]# systemctl restart network
我们可以用ifconfig的命令进行查看有没有虚拟网卡
(6)设置路由
[root@localhost network-scripts]# route add -host 192.168.174.188 dev lo:0
(7)调整proce响应参数
[root@localhost network-scripts]# vim /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1 net.ipv4.conf.all.arp_announce = 2 net.ipv4.conf.default.arp_ignore = 1 net.ipv4.conf.default.arp_announce = 2 net.ipv4.conf.lo.arp_ignore = 1 net.ipv4.conf.lo.arp_announce = 2
测试
(1)先ping看各节点是否可以ping通
都是可以ping通的
(2)进入网页
输入192.168.174.188
一分钟之后刷新
