摘要

本文以“程序人生-Hello's P2P”程序为例，分析了C语言程序从源代码到可执行进程的全生命周期。通过预处理、编译、汇编、链接四阶段，结合Ubuntu环境下的工具链，生成可执行文件；详细探讨了进程管理机制、存储管理及动态链接原理。报告结合实验截图与代码解析，阐述了操作系统对进程资源的分配与回收，以及硬件与软件协同实现程序高效执行的核心机制。最终，程序通过系统调用完成输入输出，并在执行结束后由操作系统回收资源，实现“从无到有再归于无”的闭环。

关键词：预处理；编译；进程管理；虚拟地址；ELF格式

目录

第1章概述................................................................................... - 4 -

1.1 Hello简介............................................................................ - 4 -

1.2 环境与工具........................................................................... - 4 -

1.3 中间结果............................................................................... - 4 -

1.4 本章小结............................................................................... - 4 -

第2章预处理............................................................................... - 5 -

2.1 预处理的概念与作用........................................................... - 5 -

2.2在Ubuntu下预处理的命令................................................ - 5 -

2.3 Hello的预处理结果解析.................................................... - 5 -

2.4 本章小结............................................................................... - 6 -

第3章编译................................................................................... - 7 -

3.1 编译的概念与作用............................................................... - 7 -

3.2 在Ubuntu下编译的命令.................................................... - 7 -

3.3 Hello的编译结果解析........................................................ - 7 -

3.4 本章小结............................................................................... - 9 -

第4章汇编................................................................................. - 10 -

4.1 汇编的概念与作用............................................................. - 10 -

4.2 在Ubuntu下汇编的命令.................................................. - 10 -

4.3 可重定位目标elf格式...................................................... - 10 -

4.4 Hello.o的结果解析........................................................... - 14 -

4.5 本章小结............................................................................. - 15 -

第5章链接................................................................................. - 16 -

5.1 链接的概念与作用............................................................. - 16 -

5.2 在Ubuntu下链接的命令.................................................. - 16 -

5.3 可执行目标文件hello的格式......................................... - 16 -

5.4 hello的虚拟地址空间....................................................... - 18 -

5.5 链接的重定位过程分析..................................................... - 19 -

5.6 hello的执行流程............................................................... - 20 -

5.7 Hello的动态链接分析...................................................... - 21 -

5.8 本章小结............................................................................. - 21 -

第6章 hello进程管理.......................................................... - 23 -

6.1 进程的概念与作用............................................................. - 23 -

6.2 简述壳Shell-bash的作用与处理流程........................... - 23 -

6.3 Hello的fork进程创建过程............................................ - 23 -

6.4 Hello的execve过程........................................................ - 23 -

6.5 Hello的进程执行.............................................................. - 24 -

6.6 hello的异常与信号处理................................................... - 25 -

6.7本章小结.............................................................................. - 26 -

第7章 hello的存储管理...................................................... - 27 -

7.1 hello的存储器地址空间................................................... - 27 -

7.2 Intel逻辑地址到线性地址的变换-段式管理.................. - 27 -

7.3 Hello的线性地址到物理地址的变换-页式管理............. - 27 -

7.4 TLB与四级页表支持下的VA到PA的变换................... - 27 -

7.5 三级Cache支持下的物理内存访问................................ - 27 -

7.6 hello进程fork时的内存映射......................................... - 28 -

7.7 hello进程execve时的内存映射..................................... - 28 -

7.8 缺页故障与缺页中断处理................................................. - 28 -

7.9本章小结.............................................................................. - 28 -

结论............................................................................................... - 29 -

附件............................................................................................... - 31 -

参考文献....................................................................................... - 32 -

第1章概述

1.1 Hello简介

从文本程序（hello.c）到可执行进程的生命周期中，Hello经历了预处理、编译）、汇编（、链接四阶段。在Shell中执行时，操作系统通过fork()创建子进程副本，再经execve()加载Hello的代码段和数据段到进程地址空间，借助mmap()映射动态库与内存区域。进程管理分配时间片，CPU通过取指-译码-执行流水线运行Hello的指令，存储管理通过MMU/TLB/页表完成虚拟地址到物理地址的转换，三级Cache加速数据访问，最终Hello在硬件上短暂执行并输出结果。

Hello的生存始于操作系统从“零资源”为其分配进程控制块、虚拟内存空间和文件描述符，通过存储管理实现VA→PA映射，依赖页表、Cache和Pagefile协调内存与磁盘。I/O管理驱动键盘输入启动进程，显卡渲染输出结果，信号机制处理可能的异常。执行结束后，OS回收所有资源：释放物理内存、关闭文件、销毁页表与进程上下文，使系统回归“零占用”状态。整个生命周期中，硬件与软件协同实现Hello从无到有再归于虚无的闭环。

1.2 环境与工具

环境：ubuntu22.04

工具：gdb，gcc等

1.3 中间结果

hello.i作用：预处理后的文件，包含宏展开、头文件合并、注释删除后的纯C代码。

hello.s作用：编译生成的汇编代码文件，将C代码转换为x86-64架构的汇编指令。

hello.o作用：汇编生成的可重定位目标文件（ELF格式），包含机器码和未解析符号。

hello作用：链接后的最终可执行文件，整合了目标文件与库函数。

hello.o-r.txt等文件作用：readelf处理后包含头信息、属性段等ELF格式的文件。

hello-objump.txt与hello.o-objdump.txt作用：反汇编代码，展示机器指令与汇编代码的对应关系。

gdb.txt作用：gdb的日志，展现了相关内存地址。

1.4 本章小结

Hello的生命周期展现了计算机系统中软硬件协同的完整闭环——从编译器工具链到操作系统资源管理，最终在硬件上实现程序的高效执行与资源回收，体现了计算机系统分层抽象与动态管理的核心思想。

第2章预处理

2.1 预处理的概念与作用

概念：预处理是C语言编译流程的第一个阶段，由预处理器（C Preprocessor, CPP）执行，负责处理源代码中以 # 开头的指令（如宏定义、头文件包含、条件编译等），生成“纯C代码”供后续编译使用。

作用：

1.宏展开：替换代码中的宏（如 #define 定义的常量或函数宏）。

2.头文件包含：将 #include 指令指向的头文件（如 stdio.h）内容直接插入到源文件中。

3.条件编译：根据 #ifdef/#ifndef 等指令选择性保留或删除代码块。

4.删除注释：清除所有单行（//）和多行（/* ... */）注释。

5.行号标记：添加 #line 指令以保留调试信息（如源文件行号）。

2.2在Ubuntu下预处理的命令

指令：gcc -E -m64 -Og -no-pie -fno-stack-protector -fno-PIC hello.c -o hello.i

以下为预处理截图：

图1 在Ubuntu下预处理hello.c的截图

2.3 Hello的预处理结果解析

预处理后的 hello.i 文件主要包含以下关键内容：

头文件展开

#include <stdio.h>、#include <unistd.h>、#include <stdlib.h> 被替换为对应头文件的实际内容。例如：

stdio.h 展开后包含标准输入输出函数（如 printf）的声明、FILE 结构体定义等。

unistd.h 展开后包含系统调用（如 sleep、getchar）的声明。

stdlib.h 展开后包含 exit、atoi 等函数的声明。

预处理标记

以 # 开头的行是预处理器的行号标记，用于保留原始代码的行号信息，方便调试和错误定位。

原始代码保留

main 函数代码（如 printf、for 循环、sleep 等）完整保留在文件末尾，但注释已被删除。

类型与宏定义

插入系统级类型定义（如 size_t、ssize_t、__gnuc_va_list 等）。

展开标准库宏（如 __attribute__ 修饰符、__restrict 等）。

编译器兼容性处理

包含与平台相关的定义（如 x86_64-linux-gnu 路径、__USE_GNU 宏等），确保代码在不同环境下编译一致。

2.4 本章小结

预处理是C程序编译的首要阶段，由预处理器解析以 # 开头的指令，完成宏替换、头文件展开（如插入 stdio.h 中的函数声明）、条件编译（#ifdef 等）、删除注释及添加行号标记，生成纯C代码文件（如 hello.i）。通过 gcc -E 命令触发，其输出整合了系统类型定义、平台兼容性处理（如路径宏）和用户代码（保留逻辑但去注释），为后续编译提供规范化输入，确保跨环境一致性与调试便利性。

第3章编译

3.1 编译的概念与作用

概念：编译是将预处理后的 .i 文件（纯C代码）转换为汇编语言文件 .s 的过程，由编译器（如GCC的 cc1）完成。此阶段对代码进行词法分析、语法分析、语义检查及中间代码优化，最终生成与目标机器架构（如x86-64）对应的汇编指令。

作用：

语法检查：验证代码是否符合C语言规范，检测语法错误（如类型不匹配、未定义变量）。
优化代码：根据编译选项（如 -Og）进行局部优化（删除冗余计算、简化逻辑），提升程序效率。
生成汇编代码：将高级C代码翻译为低级汇编指令，与目标CPU架构（如寄存器操作、内存寻址模式）紧密相关。
符号解析：为全局变量、函数生成符号表，为后续链接阶段提供地址引用信息。

3.2 在Ubuntu下编译的命令

gcc -S -m64 -Og -no-pie -fno-stack-protector -fno-PIC hello.i -o hello.s

图2 在Ubuntu下编译hello.i的截图

3.3 Hello的编译结果解析

3.3.1 数据与变量

1.常量：

字符串常量存储在 .rodata 只读数据段：

.LC0: 中文错误提示字符串（UTF-8编码的八进制表示）。

.LC1: "Hello %s %s %s\n" 格式字符串。

立即数：如 $5（argc 参数检查）、$0（循环计数器初始化）。

2.变量：

局部变量：

%ebp 作为循环计数器 i，对寄存器进行分配。

%rbx 保存 argv 指针，通过偏移访问参数（如 16(%rbx) 对应 argv[2]）。

1. 1. 赋值与操作符

1.赋值操作：

movl $0, %ebp：初始化 i = 0。

addl $1, %ebp：i++，循环计数器自增。

2.算术操作：

addq $8, %rsp：栈指针调整（rsp += 8）。

subq $8, %rsp：栈空间分配（rsp -= 8）。

3.逻辑与位操作：

cmpl $5, %edi：比较 argc 与 5。

jne .L6：若 argc != 5 则跳转，进行逻辑判断。

1. 1. 类型转换

显式转换：

call strtol：将 argv[4] 字符串显式转换为 long 类型，对atoi 底层实现。

1. 1. 控制转移

1.条件分支：

cmpl $5, %edi → jne .L6：if (argc != 5) 执行错误处理。

cmpl $9, %ebp → jle .L3：for (i=0; i<=9; i++) 控制循环。

2.循环结构：

.L2 和 .L3 标签实现 for 循环逻辑。

3.函数返回：

movl $0, %eax → ret：return 0（返回值通过 %eax 传递）。

1. 1. 函数操作

1.参数传递：

寄存器传参：

%edi 传递 argc，%rsi 传递 argv。

printf 参数：%esi（格式串地址）、%edx、%rcx、%r8（argv[1]、argv[2]、argv[3]）。

2.函数调用：

call puts：输出错误信息。

call __printf_chk：调用带安全检查的 printf。

call sleep：延时执行。

3.局部变量存储：

%rbp 和 %rbx 保存循环计数器和 argv，通过 pushq/popq 保护寄存器。

1. 1. 数组/指针操作

指针偏移访问：

16(%rbx)：访问 argv[2]，%rbx 为 argv 基地址，每个指针占8字节。

32(%rbx)：访问 argv[4]，传递给 strtol。

1. 1. 其他指令

1.栈帧管理：

pushq %rbp、pushq %rbx：保存调用者寄存器。

subq $8, %rsp：分配栈空间。

2.调试信息：

.cfi_* 指令：生成调用帧信息，用于异常处理和调试。

3.4 本章小结

编译是C程序构建的核心阶段，将预处理后的 .i 文件通过编译器转换为目标架构的汇编文件 .s，过程涵盖词法/语法分析、语义检查及代码优化。其核心作用包括：

1.语法验证：检测类型错误与未定义行为；

2.代码生成：将C逻辑映射为机器相关汇编指令；

3.符号管理：为全局变量/函数生成符号表供链接使用。

在Ubuntu下通过 gcc -S命令触发，生成的汇编代码体现为：

数据存储：常量置于 .rodata 段，局部变量通过寄存器和栈操作管理；

控制流：if/for 转换为条件跳转与循环标签；

函数调用：参数经寄存器传递，遵循System V AMD64 ABI约定；

类型转换：显式调用 strtol 实现字符串到整型的转换；

底层指令：栈帧保护、调试信息及安全函数。

编译结果直接关联硬件行为，为链接和可执行文件生成奠定基础。

第4章汇编

4.1 汇编的概念与作用

概念：汇编是将汇编语言文件（.s）转换为机器语言二进制目标文件（.o）的过程，由汇编器完成。此阶段将人类可读的汇编指令（如 movq、call）逐条翻译为机器码（二进制指令），并生成可重定位目标文件，供后续链接阶段使用。

作用：

指令翻译：将汇编指令转换为对应的机器码。
符号解析：记录代码中的符号及其地址偏移，生成符号表。
生成目标文件：输出 .o 文件，包含机器指令、数据段、重定位信息及调试信息。
平台适配：确保生成的机器码与目标CPU架构完全兼容。

4.2 在Ubuntu下汇编的命令

gcc -c -m64 -no-pie -fno-stack-protector -fno-PIC hello.s -o hello.o

图3 在Ubuntu下汇编hello.s的截图

4.3 可重定位目标elf格式

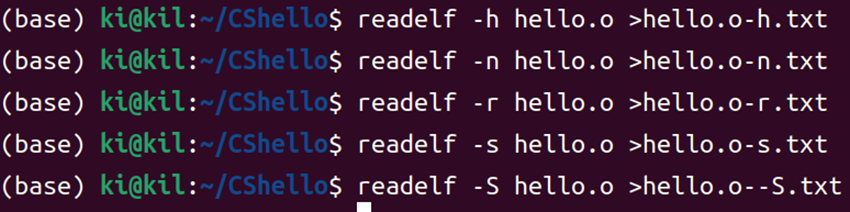

先用readelf的各个选项[1]对hello.o进行处理，处理指令如下图。（部分指令输出结果为空或无效，此处不列出）

图4 在readelf处理hello.o的截图

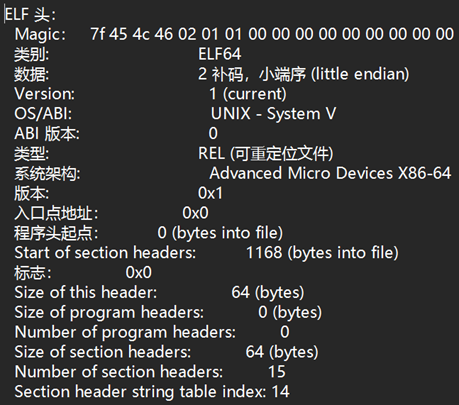

图5 hello.o-h.txt文件内容截图

该文件为64位ELF可重定位文件，架构为x86-64，使用小端序和System V ABI。无程序头，包含15个节头，节头表起始于文件偏移0x490。入口点地址为0x0，表明尚未链接。

图6 hello.o-n.txt文件内容截图

这部分包含控制流保护属性：x86 feature: IBT, SHSTK，表明编译时启用了安全增强选项。

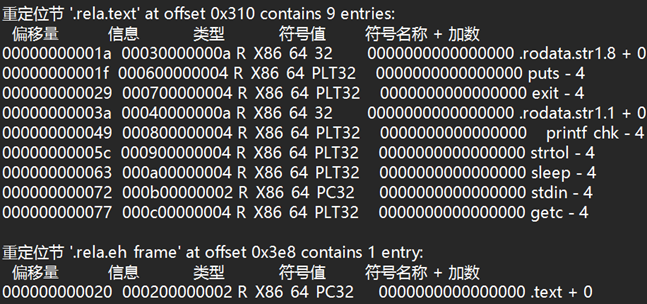

图7 hello.o-r.txt文件内容截图

重定位信息集中在.rela.text和.rela.eh_frame节：

.rela.text（9项）：

类型R_X86_64_32：修正静态数据地址。

类型R_X86_64_PLT32：修正函数调用（如puts、exit、strtol），使用过程链接表机制。

类型R_X86_64_PC32：修正与位置无关的地址。

.rela.eh_frame（1项）：修正异常处理框架地址，指向.text起始。

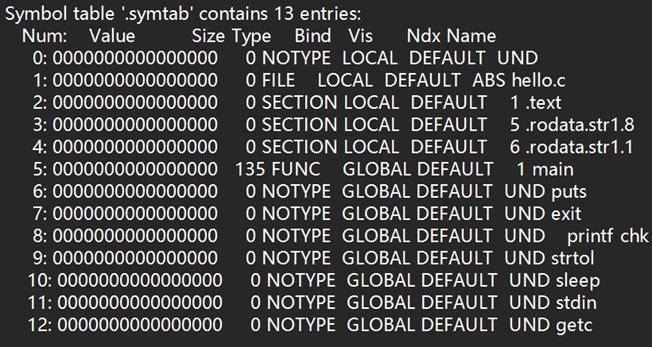

图8 hello.o-s.txt文件内容截图

这部分包括：main函数：位于.text节，大小135字节。

未定义符号：puts、exit、__printf_chk等，标记为UND。

只读数据符号：.rodata.str1.8和.rodata.str1.1存放字符串常量。

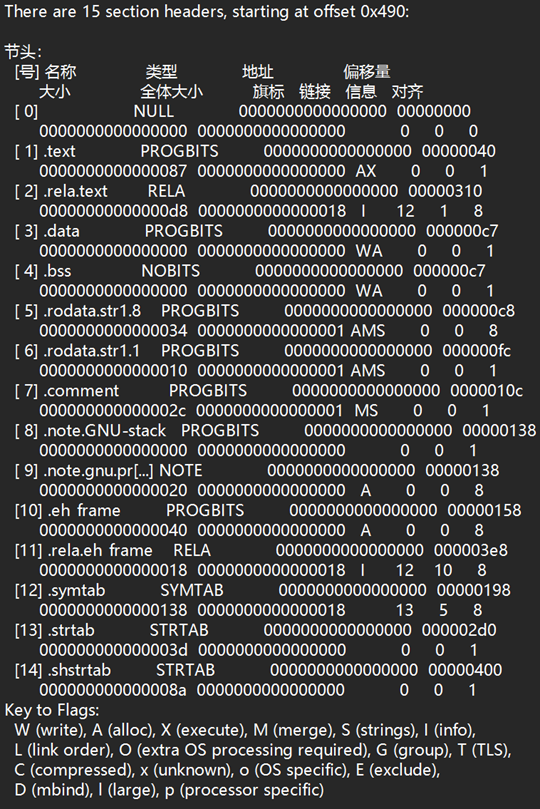

图9 hello.o--S.txt文件内容截图

这部分共15个节，关键节包括：

.text（代码段）：偏移0x40，大小0x87，标记为AX（可分配、可执行）。

.rela.text（代码重定位表）：偏移0x310，包含9项，链接到符号表（索引12）。

.rodata.str1.8和.rodata.str1.1（只读字符串数据）：分别存储格式化字符串。

.symtab（符号表）：偏移0x198，包含13项，包括全局符号main和未定义符号。

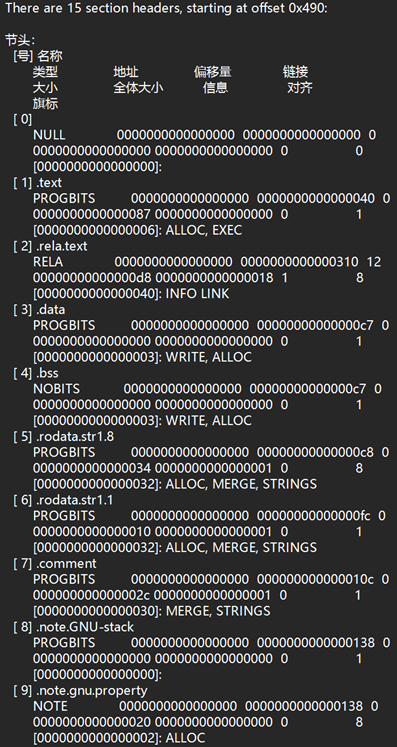

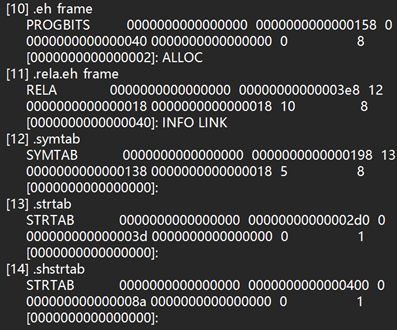

图9 hello.o-t.txt文件内容截图

这部分包括以下几个部分：

.text：标记ALLOC, EXEC（可分配、可执行）。

.rodata.str1.8：标记ALLOC, MERGE, STRINGS（合并重复字符串）。

.data和.bss：标记WRITE, ALLOC（可写、可分配）。

4.4 Hello.o的结果解析

反汇编与汇编代码对照分析

1. 函数调用与重定位

汇编代码：call puts

反汇编：1e: e8 00 00 00 00 call 23 <main+0x23>

1f: R_X86_64_PLT32 puts-0x4

机器码：e8是call的操作码，后4字节为占位符（全0），需链接时通过重定位项R_X86_64_PLT32填充puts的PLT条目地址。

不一致性：汇编中直接使用符号puts，而机器码中为占位符，体现目标文件未链接时的地址未决状态。

2. 分支跳转

汇编代码：jne .L6

反汇编：d: 75 0a jne 19 <main+0x19>

机器码：75是jne的操作码，0a为偏移量（10字节），目标地址通过相对偏移计算（当前指令地址0xd + 偏移0xa + 2 = 0x19）。

映射关系：汇编标签.L6在机器码中转换为具体偏移量，无重定位需求（因跳转目标在同一节内）。

3. 数据引用

汇编代码：movl $.LC0, %edi

反汇编：19: bf 00 00 00 00 mov $0x0,%edi

1a: R_X86_64_32 .rodata.str1.8

机器码：bf是mov $imm32, %edi的操作码，后4字节为占位符（全0），通过R_X86_64_32重定位项指向.rodata.str1.8的地址。

不一致性：汇编中直接引用.LC0标签，机器码中需重定位静态数据地址。

机器语言与汇编语言的映射关系

1. 操作码与指令

机器语言：由二进制操作码和操作数构成。例如：

endbr64 → f3 0f 1e fa

push %rbp → 55

sub $0x8,%rsp → 48 83 ec 08

汇编语言：使用助记符（如push、call）和符号（如%rbp、.LC0）表示指令和操作数。

2. 操作数编码

立即数：

汇编：mov $0x0, %ebp

机器码：bd 00 00 00 00（bd为操作码，后4字节为小端序的0）。

内存地址：

汇编：movq 16(%rbx), %rcx

机器码：48 8b 4b 10（8b为mov操作码，4b 10表示%rbx+0x10）。

3. 分支与调用

相对偏移跳转：

汇编：jle .L3

机器码：7e be（7e为jle操作码，be为有符号偏移量-66，计算目标地址）。

函数调用占位符：

汇编：call __printf_chk

机器码：e8 00 00 00 00 + 重定位项R_X86_64_PLT32，链接时替换为实际地址。

4.5 本章小结

汇编阶段通过汇编器将汇编指令逐条翻译为二进制机器码，生成包含代码段、只读数据、符号表及重定位信息的ELF格式的可重定位目标文件。该文件通过节头记录各段属性，并通过重定位项标记未解析符号地址，为链接阶段提供基础。机器语言以操作码和操作数构成，与汇编语言的符号化指令存在映射差异，体现在地址占位符、偏移量编码及安全属性的底层实现。

第5章链接

5.1 链接的概念与作用

概念：链接是将多个目标文件和库文件合并为单个可执行文件的过程。链接器负责解析符号引用、合并代码与数据段、分配运行时地址，并生成最终的可执行格式。

作用：

符号解析：绑定未定义符号到库函数或其它目标文件的定义。
地址重定位：修正目标文件中的地址占位符，使其指向实际内存位置。
段合并：将各目标文件的 .text、.data 等段合并为可执行文件中的连续内存区域。
库链接：集成静态库或动态库，如 C 标准库 libc。

5.2 在Ubuntu下链接的命令

ld -o hello \

/usr/lib/x86_64-linux-gnu/crt1.o \

/usr/lib/x86_64-linux-gnu/crti.o \

/usr/lib/gcc/x86_64-linux-gnu/11/crtbegin.o \

hello.o \

-L/usr/lib/gcc/x86_64-linux-gnu/11 \

-L/usr/lib/x86_64-linux-gnu \

-lc -lgcc -lgcc_s \

/usr/lib/gcc/x86_64-linux-gnu/11/crtend.o \

/usr/lib/x86_64-linux-gnu/crtn.o \

-dynamic-linker /lib64/ld-linux-x86-64.so.2

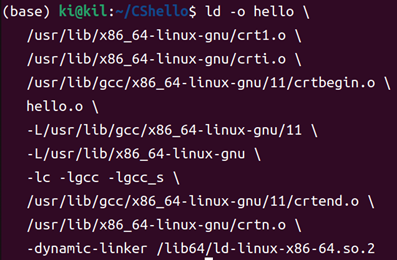

图10 在Ubuntu下用ld链接hello.o以及相关文件的截图

5.3 可执行目标文件hello的格式

图11 用readelf处理hello的截图

（hello-a.txt文件过长，此处不列出）

1. ELF头

类型：可执行文件，入口地址为0x4010f0。

架构：x86-64，小端序，使用System V ABI。

程序头：12个条目（描述内存加载布局），节头：30个条目（描述各节信息）。

动态链接器：/lib64/ld-linux-x86-64.so.2。

2. 程序头

LOAD段：

代码段：0x401000–0x40126d，包含.init、.plt、.text、.fini，权限为R E（可读、可执行）。

只读数据段：0x402000–0x4020fc，包含.rodata、.eh_frame，权限为R。

数据段：0x403df0–0x404060，包含.data、.bss、.dynamic、.got.plt，权限为RW（可读、可写）。

动态段：位于0x403e00，记录依赖库、初始化函数地址（INIT=0x401000）等。

3. 关键节

代码节：

地址0x4010f0，包含用户代码和启动代码。

过程链接表：

地址0x401020，用于动态链接外部函数，通过.got.plt实现延迟绑定。

数据节：

.data：初始化全局变量（地址0x404048）。

.bss：未初始化数据（地址0x404060），如stdin符号。

只读数据：

地址0x402000，存储字符串常量。

4. 动态链接与重定位

重定位表：

.rela.plt：6项，修正.plt中的函数调用，类型为R_X86_64_JUMP_SLOT。

.rela.dyn：3项，修正全局数据引用。

全局偏移表（.got.plt）：地址0x404000，存储动态库函数的实际地址。

5. 符号与版本控制

动态符号表：列出依赖的共享库符号，标记为UND。

版本信息：

.gnu.version：指定符号的GLIBC版本（如GLIBC_2.2.5）。

.gnu.version_r：声明依赖的库版本（如libc.so.6需兼容GLIBC_2.34）。

6. 安全与扩展属性

控制流保护：.note.gnu.property启用IBT（间接分支跟踪）和SHSTK（影子栈）。

只读重定位（GNU_RELRO）：保护.got.plt等段在初始化后设为只读，防止篡改

5.4 hello的虚拟地址空间

图12 用objdump处理hello的截图

1. 代码段

GDB映射：

0x401000–0x402000 0x1000 0x1000 r-xp /home/ki/CShello/hello

权限：r-xp（可读、可执行），对应ELF程序头中的LOAD段（R E）。

地址匹配：ELF的.text节虚拟地址为0x4010f0，位于该内存段内。

内容：包含用户代码和启动代码。

2. 只读数据段

GDB映射：

0x402000–0x403000 0x1000 0x2000 r--p /home/ki/CShello/hello

权限：r--p（只读），对应ELF程序头中的LOAD段（R）。

地址匹配：ELF的.rodata节地址为0x402000，与此段完全一致。

内容：存储字符串常量。

3. 数据段

GDB映射：

0x404000–0x405000 0x1000 0x3000 rw-p /home/ki/CShello/hello

权限：rw-p（可读、可写），对应ELF程序头中的LOAD段（RW）。

地址匹配：ELF的.data节地址为0x404048，.bss为0x404060，均位于此段。

内容：包含初始化全局变量和未初始化数据。

4. 动态链接库

GDB映射：

0x7ffff7c00000–0x7ffff7e1c000 libc.so.6（权限：r--p, r-xp, rw-p）

0x7ffff7f8b000–0x7ffff7fab000 libgcc_s.so.1（权限：r--p, r-xp）

ELF动态段：

依赖库声明：NEEDED libc.so.6和NEEDED libgcc_s.so.1。

动态符号表中引用了puts、exit等库函数。

权限匹配：代码段（r-xp）与只读数据段（r--p）符合ELF的共享库加载规则。

5. 栈

GDB映射：

0x7ffffffde000–0x7ffffffff000 rw-p [stack]

权限：rw-p，用于函数调用栈和局部变量。

6. 动态链接器

GDB映射：

0x7ffff7fc3000–0x7ffff7fff000 ld-linux-x86-64.so.2

ELF程序头：

指定动态链接器路径：/lib64/ld-linux-x86-64.so.2。

动态段记录符号解析和重定位信息。

5.5 链接的重定位过程分析

1. 主要差异分析

(1) 函数调用与PLT机制

hello.o：

函数调用的地址为占位符（e8 00 00 00 00），通过重定位项R_X86_64_PLT32标记。

hello：

函数调用通过PLT实现动态绑定，地址被替换为PLT条目。

PLT条目通过.got.plt实现延迟绑定。

(2) 数据引用与地址修正

hello.o：

数据引用使用占位符地址，通过重定位项R_X86_64_32标记。

hello：

字符串常量被合并到.rodata段，地址修正为实际内存位置。

(3) 全局变量与动态符号

hello.o：

全局符号未定义，需链接时解析。

hello：

动态符号通过.got引用，地址由动态链接器填充。

2. 链接过程的核心步骤

(1)符号解析：

链接器将hello.o中的未定义符号与共享库中的定义绑定。

静态符号被合并到可执行文件的对应段。

(2)地址分配与段合并：

将各目标文件的代码段、数据段等按权限合并为连续的虚拟内存区域。

(3)重定位修正：

静态重定位：修正代码中的绝对地址引用。

类型R_X86_64_32：直接替换为最终地址。

动态重定位：通过PLT/GOT机制处理外部函数调用。

类型R_X86_64_PLT32：替换为PLT条目地址。

类型R_X86_64_JUMP_SLOT：运行时由动态链接器填充.got.plt。

3. 重定位项目的具体处理

函数调用：

在hello.o中，call指令的偏移量为占位符，重定位类型为R_X86_64_PLT32。

链接时，链接器将call目标替换为PLT条目地址，并在.rela.plt中生成R_X86_64_JUMP_SLOT条目，供动态链接器运行时解析。

数据引用：

在hello.o中，mov $0x0,%edi引用了.rodata.str1.8的地址，重定位类型为R_X86_64_32。

链接时，链接器将0x0替换为.rodata段的实际地址。

全局变量：

在hello.o中，stdin通过R_X86_64_PC32重定位，地址占位符为0x0。

链接时，链接器在.got中分配条目，并在.rela.dyn中标记R_X86_64_COPY，由动态链接器填充实际地址。

5.6 hello的执行流程

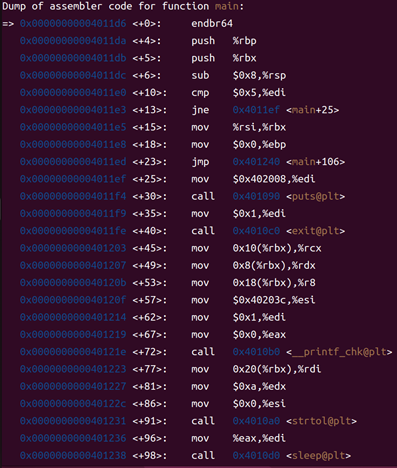

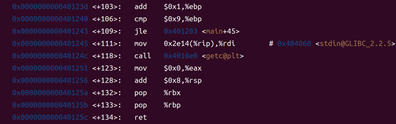

图13 反汇编处理main的截图

首先程序在main+30处跳转到puts函数，然后再main+40处跳转到exit函数，接着依次在main+72处跳转到__printf_chk函数，在main+91处跳转到strtol函数，在main+98处跳转到sleep函数，最后在main+118处跳转到gets函数。以下是反汇编各个函数的截图：

图14 反汇编处理puts的截图

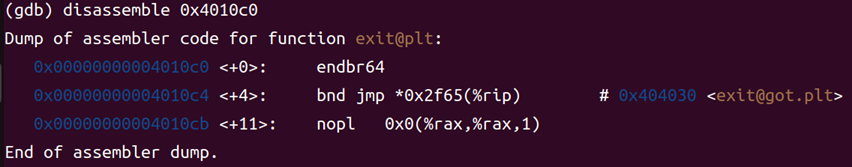

图15 反汇编处理exit的截图

图16 反汇编处理__printf_chk的截图

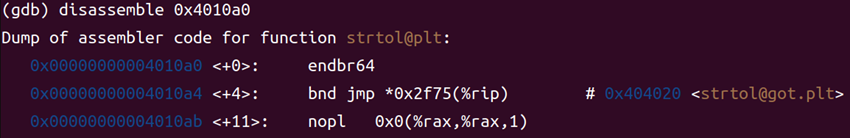

图17 反汇编处理strtol的截图

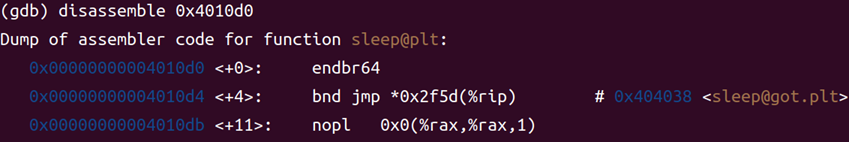

图18 反汇编处理sleep的截图

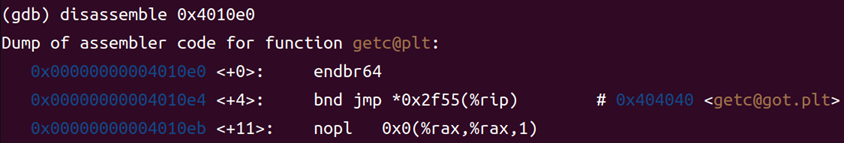

图19 反汇编处理getc的截图

5.7 Hello的动态链接分析

图20 反汇编动态链接的截图

如图，在链接后，0x404018的地址发生了变化。

5.8 本章小结

本章阐述了链接的核心机制，涵盖从目标文件合并到可执行文件生成的全过程。链接器通过符号解析绑定未定义符、地址重定位修正代码与数据的引，并合并代码、数据等形成内存连续布局。可执行文的ELF格式包含程序头、动态及安全属。动态链接通过全局偏移在运行时解析函数地址，而虚拟地址空间映射则与ELF结构严格对应，确保程序高效安全执行。

第6章 hello进程管理

6.1 进程的概念与作用

概念：进程是程序的一次执行实例，是操作系统进行资源分配和调度的基本单位。每个进程拥有独立的虚拟地址空间、文件描述符、寄存器状态等资源。

作用：

并发执行：允许多个程序同时运行。

资源隔离：进程间内存与资源相互隔离，防止相互干扰。

任务管理：操作系统通过进程控制块跟踪进程状。

权限控制：不同进程可拥有不同的用户权限，增强系统安全性。

6.2 简述壳Shell-bash的作用与处理流程

作用：

命令解析：读取用户输入的命令，解析参数和环境变量。

进程管理：通过fork创建子进程，通过execve加载并执行目标程序。

I/O重定向：支持输入输出重定、管等。

作业控制：管理前后台进。

处理流程：

1.读取命令：从终端或脚本读取输。

2.解析命令：分割命令为可执行文件名和参。

3.查找程序：在$PATH环境变量中搜索可执行文件路径。

4.创建子进程：调用fork()创建子进程。

5.加载程序：子进程中调用execve()加载并执行目标程序。

6.等待完成：父进程Shell通过waitpid()等待子进程结束，获取退出状态。

6.3 Hello的fork进程创建过程

1.Shell调用fork()：

复制父进程Shell的地址空间、文件描述符、寄存器状态等，生成子进程。

关键特性：fork()返回两次：

父进程：返回子进程的PID。

子进程：返回0。

2.子进程准备执行：

子进程与父进程独立运行，共享代码段，但拥有独立的数据段和堆栈。

3.执行目标程序：子进程调用execve()加载hello，替换当前进程映像。

6.4 Hello的execve过程

1.参数传递：

execve("./hello", argv, environ)接收程序路径、参数列表和环境变量。

2.加载可执行文件：

解析hello的ELF格式，验证权限与架构兼容性。

3.内存映射：

根据程序将代码、数据等映射到进程虚拟地址空间。

4.初始化寄存器：

设置程序计数器指向入口地，栈指针指向新栈顶。

5.动态链接：

加载依赖的共享，通过动态链接解析符号。

6.进程替换完成：

原进程的代码和数据被完全替换，开始执行hello的_start函数，最终调用main。

6.5 Hello的进程执行

1. 进程上下文信息

进程上下文是进程运行时的完整状态，包括：

寄存器状态：程序计数器、栈指针、通用寄存器等。

内存管理信息：页表、地址空间映射。

进程控制块：进程ID、优先级、状态等。

2. 进程时间片与调度触发

时间片：操作系统为每个进程分配的CPU时间。

触发调度的场景：

(1)时间片耗尽：hello进程持续运行至时间片结束，CPU被强制回收。

(2)主动让出CPU：hello执行系统调用或等待I/O时主动阻塞。

(3)高优先级抢占：更高优先级进程就绪，抢占hello的CPU使用权。

3. 进程调度的核心过程

(1)中断当前进程：

时钟中断：时间片耗尽时触发，CPU切换到核心态。

系统调用或异常：如hello调用printf触发write系统调用。

(2)保存上下文：

将hello的寄存器状态、程序计数器等保存到其PCB中。

(3)选择新进程：

调度器从就绪队列中选择下一个进程。

(4)加载新上下文：

从新进程的PCB恢复寄存器、内存映射等状态。

(5)切换CPU控制权：

跳转到新进程的程序计数器地址，继续执行。

4. 用户态与核心态转换

用户态到核心态：

触发条件：系统调用、中断、异常。

操作流程：

(1)CPU通过陷阱指令进入内核。

(2)保存用户态寄存器到内核栈。

(3)执行内核代码。

核心态到用户态：

触发条件：系统调用/中断处理完成。

操作流程：

(1)从内核栈恢复用户态寄存器。

(2)通过返回到用户空间指令切换回用户态。

5. 结合hello进程的完整流程

(1)启动与调度：

Shell通过fork+execve加载hello，进程进入就绪队列。

调度器分配时间片，hello开始运行。

(2)时间片耗尽：

时钟中断触发，进入核心态，保存hello上下文，调度器选择新进程。

(3)系统调用触发：

hello调用printf，write系统调用，用户态切换到核心态，内核处理I/O。

I/O完成，返回用户态继续执行hello。

(4)进程终止：

hello执行完毕，调用exit系统调用，进入核心态释放资源，父进程回收状态。

6.6 hello的异常与信号处理

按下ctrl+c时有以下错误：

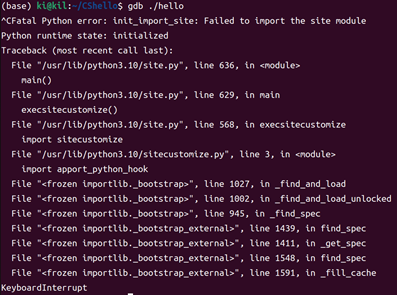

图21 hello异常截图

异常原因

在运行C语言编写的hello程序时按下 Ctrl+C，触发了 Python相关的错误。这表明该C程序内部可能间接调用了Python解释器或依赖了嵌入Python的库。按下Ctrl+C时，系统向进程发送 SIGINT信号，但此时Python解释器正在初始化，信号中断了Python的启动流程，导致异常。

2. 信号处理流程

(1)Ctrl+C触发SIGINT信号：

默认行为是终止进程。

(2)信号传递时机：

若SIGINT发生在Python解释器初始化阶段，可能中断关键操作，引发Keyboard Interrupt异常。

(3)Python初始化流程：

Python启动时会加载site模块，若此时被SIGINT中断，会导致Fatal Python Error。

6.7本章小结

本章阐述了进程管理的核心机制，涵盖从进程概念到执行调度的全流程。进程作为程序执行的实例，通过独立地址空间和资源隔离实现并发与安全，由操作系统通过进程控制块跟踪状态。Shell作为用户与系统的桥梁，解析命令后通过fork创建子进程、execve加载目标程序，并管理I/O与作业。进程调度依赖时间片轮转与上下文切换，触发场景包括时间片耗尽、系统调用或高优先级抢占，期间通过用户态与核心态转换处理中断与资源访问。信号处理在异常时介入，若进程依赖外部环境，信号可能中断关键流程，导致致命错误。整体上，进程管理通过资源分配、状态切换与信号响应，保障多任务高效、安全执行。

第7章 hello的存储管理

7.1 hello的存储器地址空间

逻辑地址：程序直接使用的地址（如hello中的0x401090），由 段选择子 + 偏移量 组成。

线性地址：逻辑地址通过 段式管理 转换后的地址，在32位系统中直接作为虚拟地址。

虚拟地址：在分页机制中，进程视角的连续地址空间，需通过 页式管理 转换为物理地址。

物理地址：实际内存硬件上的地址，由CPU通过MMU转换得到。

7.2 Intel逻辑地址到线性地址的变换-段式管理

Intel使用 段描述符表 实现段式管理：

1.逻辑地址 = 段选择子（16位） + 偏移量（32/64位）。

2.CPU通过段选择子从GDT中获取 段基址 和 段界限。

3.线性地址 = 段基址 + 偏移量。

7.3 Hello的线性地址到物理地址的变换-页式管理

现代系统采用 页式管理：

1.虚拟地址（VA）分割为页表索引和页内偏移。

2.MMU逐级查询页表，获取物理页框号。

3.物理地址（PA） = PFN × 页大小（4KB） + 页内偏移。

7.4 TLB与四级页表支持下的VA到PA的变换

TLB（快表）：缓存最近使用的虚拟页到物理页的映射，加速地址转换。

四级页表：

1.CR3寄存器 指向PML4表基址。

2.虚拟地址的48位分割为：PML4(9) + PDPT(9) + PD(9) + PT(9) + Offset(12)。

3.若TLB命中，直接获取PFN；否则逐级查询页表，并更新TLB。

7.5 三级Cache支持下的物理内存访问

CPU访问物理内存时，通过缓存层级减少延迟：

1.L1 Cache：分指令/数据缓存，访问速度1-3周期。

2.L2 Cache：统一缓存，速度约10周期。

3.L3 Cache：共享缓存，速度约30-40周期。

若数据不在Cache（Cache Miss），需从内存加载，耗时约100+周期。

7.6 hello进程fork时的内存映射

写时复制（Copy-On-Write）：

1.fork()复制父进程的页表，父子进程共享物理页。

2.当任一进程尝试写入共享页时，触发缺页异常，内核复制该页并更新页表。

3.hello的代码段（只读）保持共享，数据段（可写）按需复制。

7.7 hello进程execve时的内存映射

1.清除原内存映像：释放旧进程的代码、数据、堆栈段。

2.加载新程序：根据ELF程序头，将hello的代码段（.text）、数据段（.data）映射到虚拟地址空间。

3.初始化堆栈：设置命令行参数（argv）和环境变量（environ）。

4.动态链接：加载依赖库（如libc.so）并解析符号。

7.8 缺页故障与缺页中断处理

缺页故障：访问未映射的虚拟地址或权限不足时触发。

处理流程：

1.CPU陷入内核态，保存上下文。

2.内核检查缺页原因：

文件映射缺页：从磁盘（如可执行文件）加载数据到物理页。

匿名页缺页：分配零页（如堆栈扩展）。

写时复制：复制物理页并更新页表。

3..恢复进程执行，重新执行触发缺页的指令。

7.9本章小结

存储管理通过多级地址转换机制实现高效内存分配与隔离。逻辑地址经Intel段式管理转换为线性地址，再通过四级页表与TLB完成虚拟地址到物理地址的映射，确保进程间内存隔离与安全。物理内存访问借助三级缓存优化性能，减少延迟。进程管理中，fork采用写时复制共享内存资源，execve替换进程内存映像并加载目标程序，动态链接依赖库。缺页中断机制处理未映射或权限异常，通过文件加载、零页分配或页复制保障内存连续性。整体上，存储管理结合地址转换、缓存优化与动态内存策略，平衡效率与资源隔离，支撑系统稳定高效运行。
