地图输出不规则图形

如果希望数据框中的数据所呈现的形状不是矩形，可以使用数据框属性 对话框数据框选项卡上裁剪选项裁剪数据框的绘图以满足自己的地图规范。裁剪操作并不会改变数据框内的实际数据，即使数据视图中显示的是裁剪后的数据，也将如此。标注将遵循裁剪形状。它们将进行重新绘制，因此不会显示任何被裁剪掉的标注。

有四个裁剪选项：



• 无裁剪
• 裁剪至形状
• 裁剪至其他数据框的范围
• 裁剪至当前数据驱动页面范围



无裁剪

这是默认设置。也可通过该选项来移除此数据框的所有现有裁剪设置。

裁剪至形状

ArcMap 将使用指定的形状来裁剪数据框的绘图。例如，您可以在数据框中绘制一个椭圆图形，然后将数据框裁剪成这个形状。通过执行裁剪操作，将仅绘制数据框内被该椭圆界定的区域，而介于该椭圆边缘和数据框边界框之间的区域中将不会绘制任何内容。

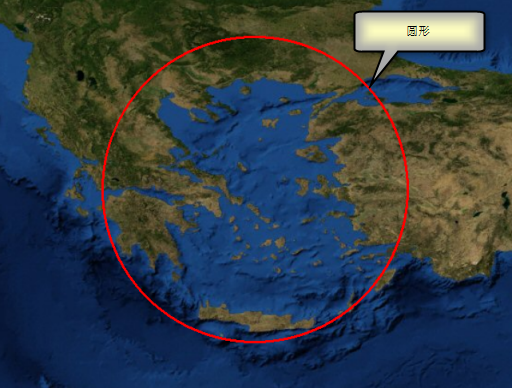

在以下示例中，围绕爱琴海绘制了一个圆形。

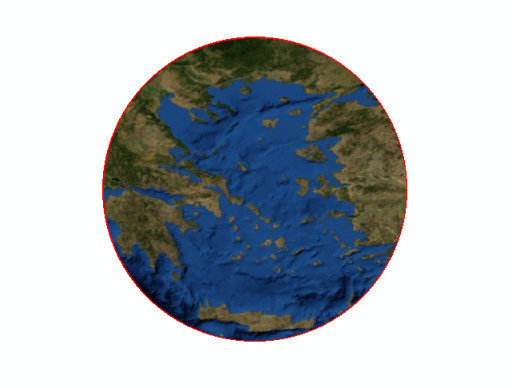

按照该圆形来裁剪数据框可以更好地突显感兴趣区域（本例中为爱琴海）。

ArcMap 允许将以下形状作为裁剪形状裁剪数据框中的数据：



• 在数据框（即数据视图或焦点数据框中）中使用绘图 工具条绘制的任何图形形状。您必须选定要用于裁剪数据框的图形，否则，所选图形的轮廓按钮将不可用。
• 特定图层中的所有要素，例如，州或国家/地区面的边界。
• 特定图层中在当前地图范围内可见的所有要素。
• 特定图层中的任意选定的要素。
• 由指定的特定坐标所定义的矩形。
