Redis系列之内存碎片

概述

在使用CacheCloud时看到一个碎片率的监控指标，于是有了此文。

简介

内存碎片率，memory fragmentation ratio，MFR，Redis的一个性能指标，其计算公式：MFR=used_memory_rss/used_memory

无论是通过redis-cli还是RDM工具，输入info或更具体的info memory命令，即可得到如下信息：

used_memory:15288560
used_memory_human:14.58M
used_memory_rss:14237696
used_memory_rss_human:13.58M
mem_fragmentation_ratio:0.93
mem_allocator:jemalloc-3.6.0

输出参数：

1. used_memory
   已使用的内存大小，包括redis进程内部开销和cache的数据所占用的内存，单位byte；human表示可读数据，单位Mb，即除以2^20
2. used_memory_rss
   rss，Resident Set Size，表示redis物理内存的大小，即向OS申请多少内存使用
3. mem_fragmentation_ratio：
   1. 小于1时，表示发生swap，正在使用虚拟内存，即可用内存不够，虚拟内存其实就是硬盘，性能比内存低得多，应该增强机器的内存以提高性能
   2. 内存碎片率略高于1属于正常，一般超出1.5（待确认？）就说明redis的内存管理变差
   3. 远大于1时，表示分配的内存超过实际使用的内存；数值越大，碎片率越严重
4. mem_allocator：

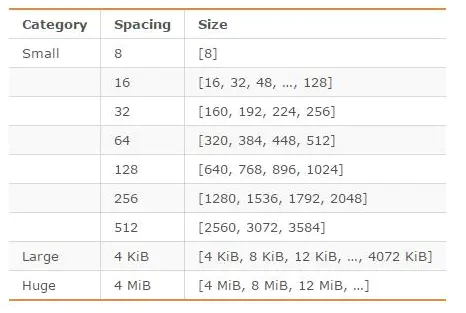

   指定编译时Redis使用的内存分配器：libc、jemalloc、tcmalloc，默认是jemalloc。jemalloc在64位系统中，将内存空间划分为小、大、巨大三个范围；每个范围内又划分许多小的内存块单位；存储数据的时候，会选择大小最合适的内存块进行存储。


另外，当内存使用量（used_memory）很小的时候，这个值参考价值不大。所以，建议used_memory至少1G以上才考虑对内存碎片率进行监控。

碎片整理允许Redis压缩内存空间，从而回收内存。

原因

分析实际环境，因为该redis主要是存储频繁更新的数据，每次更新数据之前，redis会删除旧的数据，实际上，由于Redis释放了内存块，但内存分配器并没有返回内存给操作系统，这个内存分配器是在编译时指定的，可以是libc、jemalloc或者tcmalloc。used_memory_rss会越来越大，导致MFR越来越高。

当Redis中清理大量的Key之后原先Redis申请的内存（used_memory_rss）将继续持有而不会释放，此时查看内存信息将会看到存在大量的内存碎片。

redis产生内存碎片有两个原因，

1. redis自身的内存分配器。
2. 修改cache的值，且修改后的value与原来value的大小差异较大。

进程需要用内存的话，会先通过OS向device申请，然后才能够使用。一般进程在不需要使用的时候，会释放掉这部分内存并返回给device。但是redis作者可能为了更高的性能，所以在redis中实现了自己的内存分配器来管理内存，不会马上返还内存，不用每次都向OS申请了，从而实现高性能。

但是，在内存分配器的那张图片我们知道，redis的每个k-v对初始化的内存大小是最适合的，当这个value改变的并且原来内存大小不适用的时候，就需要重新分配内存了。（但是value存比原来小不知道会不会产生碎片）。重新分配之后，就会有一部分内存redis无法正常回收，一直占用着。

解决方法

1. Redis 4 以前的版本，重启Redis服务器可以让额外产生的内存碎片失效并重新作为新内存来使用，使操作系统恢复高效的内存管理；
2. Redis 4+ 版本，
3. 修改内存分配器。Redis支持glibc’s malloc、jemalloc11、tcmalloc几种不同的内存分配器，每个分配器在内存分配和碎片上都有不同的实现。不建议普通管理员修改Redis默认内存分配器，因为这需要完全理解这几种内存分配器的差异，也要重新编译Redis。

Redis4版本之后开始支持内存碎片的清理，默认情况下自动清理碎片的参数是关闭的：config get activedefrag应该得到no的输出，开启：config set activedefrag yes，再次输入config get activedefrag验证输出是否为yes。

开启后，后台会启动进程，也可以手动清理：memory purge

查看：memory malloc-stats
注：此命令自版本可用。
TODO：输出解读。。

参数

相关参数配置说明

# Enabled active defragmentation
# 碎片整理总开关
# activedefrag yes

# Minimum amount of fragmentation waste to start active defrag
# 内存碎片达到多少的时候开启整理
active-defrag-ignore-bytes 100mb

# Minimum percentage of fragmentation to start active defrag
# 碎片率达到百分之多少开启整理
active-defrag-threshold-lower 10

# Maximum percentage of fragmentation at which we use maximum effort
# 碎片率小余多少百分比开启整理
active-defrag-threshold-upper 100

# Minimal effort for defrag in CPU percentage
active-defrag-cycle-min 25

# Maximal effort for defrag in CPU percentage
active-defrag-cycle-max 75

源码

• 待补充

分配器

jemalloc

Redis 3.2.9 （整个3版本？）的默认分配器

tcmalloc

glibc’s malloc

即libc

参考

Redis 4.0 自动内存碎片整理（Active Defrag）源码分析
Inside of Jemalloc
Redis性能问题排查解决手册(七)
https://www.cnblogs.com/gjc592/p/12180024.html
