搭建 Verilog 仿真环境

对于 Verilog 的初学者，有一个仿真环境是必要的。这就好比是刚开始接触 C 语言，连 C 语言的开发环境都没有，怎么学习 C 语言呢，难道靠大脑模拟运行吗？

本文介绍如何在 Linux 操作系统（以 Ubuntu 为例）下搭建一个轻量级的 RTL 仿真环境。

安装软件

要安装 2 个软件

sudo apt-get install iverilog

sudo apt-get install gtkwave

准备代码

安装好后可以做个实验。

先准备两个文件

count.v

module count4(out,reset,clk);
	output[3:0] out;
	input reset,clk;
	reg[3:0] out;

	always @(posedge clk) begin
		if (reset)
			out<=0;       //同步复位
		else
			out<=out+1;   //计数
	end
endmodule

tb_count.v

`timescale 1ns/1ns

module coun4_tp;
	reg clk, reset;             //测试输入信号定义为 reg 型
	wire[3:0] out;              //测试输出信号定义为 wire 型
	parameter DELY=100;

	count4 mycount(out,reset,clk);      //调用测试对象

	always #(DELY/2) clk = ~clk;     //产生时钟波形

	initial begin                //激励信号定义
		clk=0;
		reset=0;
		#DELY    reset=1;
		#DELY    reset=0;
		#(DELY*20) $finish;  //  initial 块执行一次，inital 块里面是顺序执行的
	end

	//定义结果显示格式
	initial $monitor($time,,"clk=%d reset=%d out=%d", clk, reset, out);
	//注意这里的 ,, 代表空参数，空参数在输出时显示为空格。

	initial begin
		$dumpfile("test.vcd"); // 指定 VCD 文件的名字为 test.vcd ，仿真信息将记录到此文件
		$dumpvars(0, coun4_tp); //指定层次数为0，则 coun4_tp 模块及其下面各层次的所有信号将被记录
	end
endmodule

代码中有几处要解释：

$dumpfile 和 $dumpvar 是 verilog 语言中的两个系统任务。

$dumpfile 系统任务：为所要创建的 VCD 文件指定文件名。

VCD 文件是在对设计进行的仿真过程中，记录各种信号取值变化情况的信息记录文件。EDA 工具通过读取
VCD 格式的文件，显示图形化的仿真波形，所以，可以把 VCD 文件简单视为波形记录文件。

$dumpvar 系统任务：指定需要记录到 VCD 文件中的信号，可以指定某一模块层次上的所有信号，也可以单独指定某一个信号。
典型语法为

$dumpvar(level, module_name);

参数 level 为一个整数，用于指定层次数，参数 module_name 则指定要记录的模块。

举例：

initial
  $dumpvar (0, top);     //指定层次数为0，则top模块及其下面各层次的所有信号将被记录

initial
  $dumpvar (1, top);     //记录模块实例top以下一层的信号
                         //层次数为1，即记录top模块这一层次的信号
                         //对于top模块中调用的更深层次的模块实例，则不记录其信号变化

initial
  $dumpvar (2, top);     //记录模块实例top以下两层的信号
                         //即top模块及其下一层的信号将被记录

代码就讲到这里，我们看看怎么仿真。

如何仿真

$ iverilog -o testname count.v tb_count.v

-o 选项用来指定输出的文件名，这里是 testname，你可以换成别的

这样之后，就会生成可执行文件 testname

我们运行它，就会生成 .vcd 波形文件

$ ./testname
VCD info: dumpfile test.vcd opened for output.
                   0 clk=0 reset=0 out= x
                  50 clk=1 reset=0 out= x
                 100 clk=0 reset=1 out= x
                 150 clk=1 reset=1 out= 0
                 200 clk=0 reset=0 out= 0
                 250 clk=1 reset=0 out= 1
                 300 clk=0 reset=0 out= 1
                 350 clk=1 reset=0 out= 2
                 400 clk=0 reset=0 out= 2
                 450 clk=1 reset=0 out= 3
                 500 clk=0 reset=0 out= 3
                 550 clk=1 reset=0 out= 4
                 600 clk=0 reset=0 out= 4
                 650 clk=1 reset=0 out= 5
                 700 clk=0 reset=0 out= 5
                 750 clk=1 reset=0 out= 6
                 800 clk=0 reset=0 out= 6
                 850 clk=1 reset=0 out= 7
                 900 clk=0 reset=0 out= 7
                 950 clk=1 reset=0 out= 8
                1000 clk=0 reset=0 out= 8
                1050 clk=1 reset=0 out= 9
                1100 clk=0 reset=0 out= 9
                1150 clk=1 reset=0 out=10
                1200 clk=0 reset=0 out=10
                1250 clk=1 reset=0 out=11
                1300 clk=0 reset=0 out=11
                1350 clk=1 reset=0 out=12
                1400 clk=0 reset=0 out=12
                1450 clk=1 reset=0 out=13
                1500 clk=0 reset=0 out=13
                1550 clk=1 reset=0 out=14
                1600 clk=0 reset=0 out=14
                1650 clk=1 reset=0 out=15
                1700 clk=0 reset=0 out=15
                1750 clk=1 reset=0 out= 0
                1800 clk=0 reset=0 out= 0
                1850 clk=1 reset=0 out= 1
                1900 clk=0 reset=0 out= 1
                1950 clk=1 reset=0 out= 2
                2000 clk=0 reset=0 out= 2
                2050 clk=1 reset=0 out= 3
                2100 clk=0 reset=0 out= 3
                2150 clk=1 reset=0 out= 4
                2200 clk=0 reset=0 out= 4

这时候，又会多出一个 test.vcd 文件

使用 gtkwave 命令查看 .vcd 文件

$ gtkwave test.vcd

在这里插入图片描述

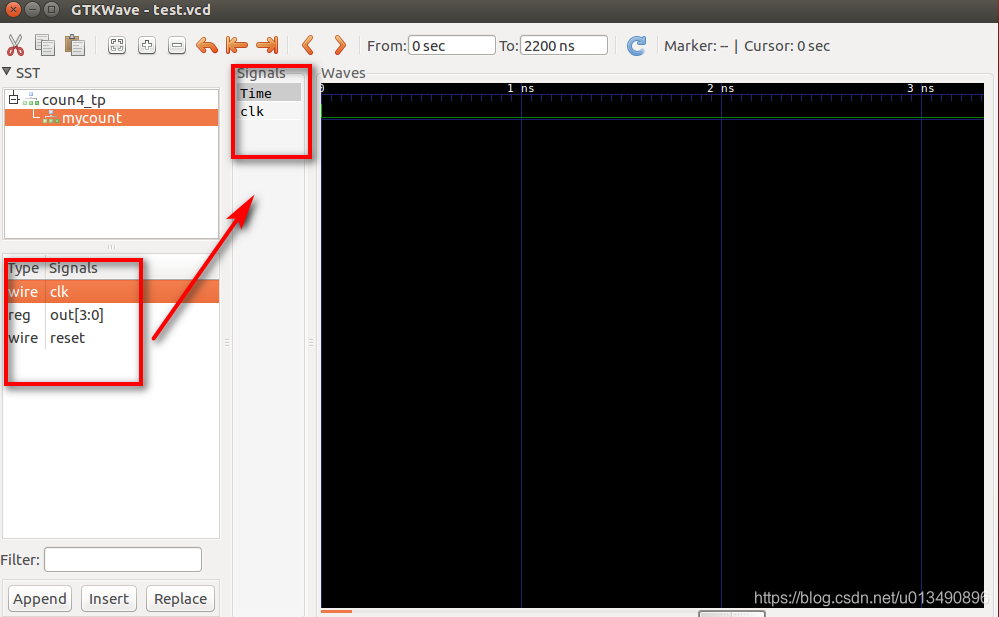

要把信号拖动到 Signals 里面

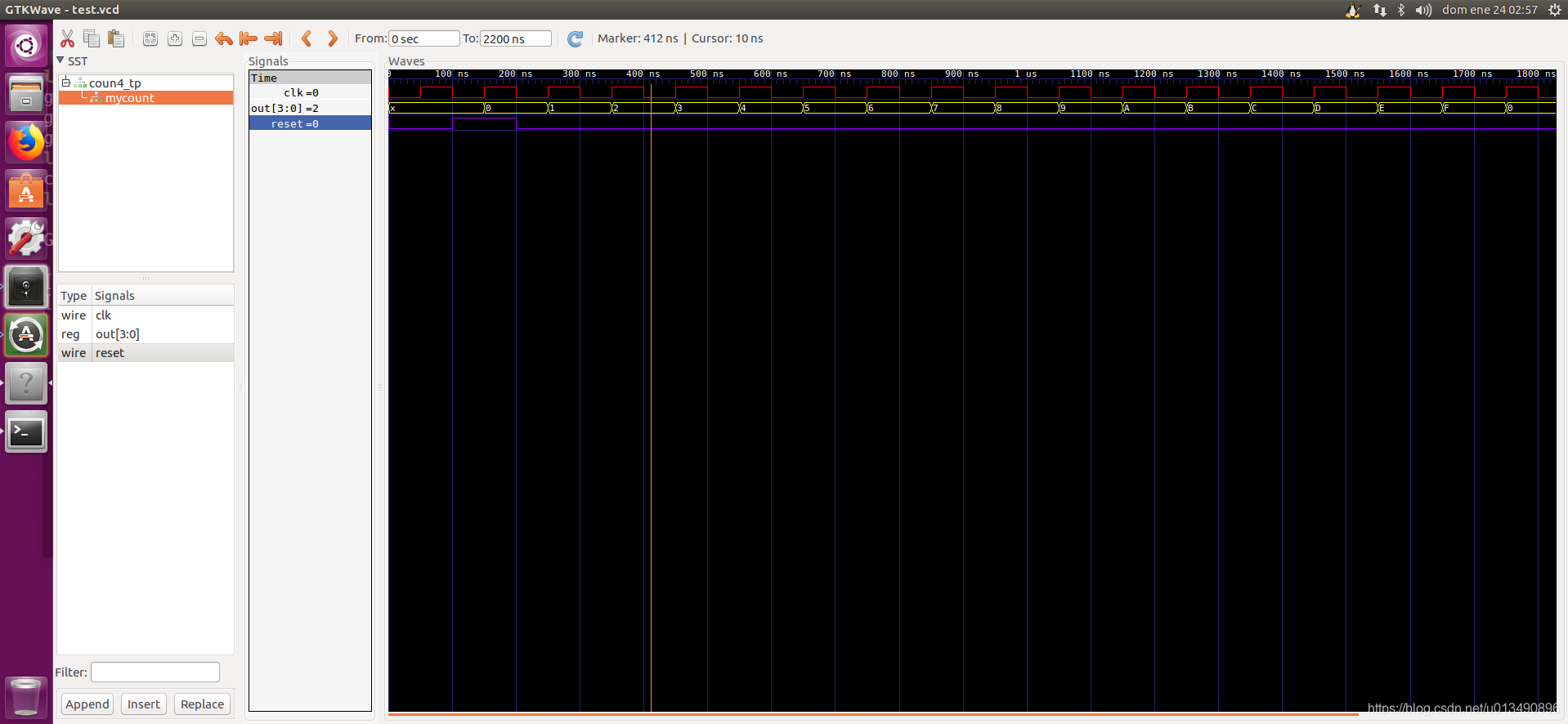

在这里插入图片描述

如果觉得前面敲那些命令太麻烦，可以来一个简单的 Makefile

TGT =main
SRC =$(wildcard *.v)
CC =iverilog

$(TGT): $(SRC)
	$(CC) -o $@ $^
	./$(TGT)
	gtkwave test.vcd  # 代码中指定 VCD 文件的名字为 test.vcd
clean:
	$(RM) $(TGT) test.vcd

参考资料

【1】verilog的 $dumpfile 和 $dumpvar 系统任务详解

【2】搭建verilog学习环境
