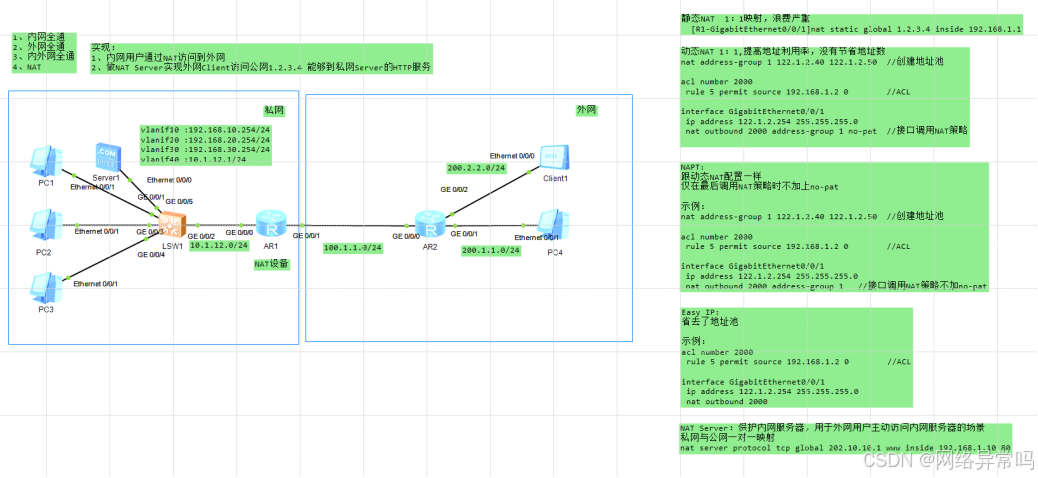

NAT公司网络转换

• 实现内网互通

1.内网PC能到达网关（以PC1为例）

SW1:

[SW1]vlan batch 10 20 30 40 //创建VLAN

[SW1]int g0/0/1

[SW1-GigabitEthernet0/0/1]p l a

[SW1-GigabitEthernet0/0/1]p d v 10

[SW1]int vlanif 10

[SW1-Vlanif10]ip add 192.168.10.254 24

[SW1]int vlanif 40

[SW1-Vlanif40]ip add 10.1.12.1 24

1. 做OSPF实现PC能到达R1

SW1：

[SW1]ospf 1 router-id 1.1.1.1

[SW1-ospf-1]a 0

[SW1-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255

[SW1-ospf-1-area-0.0.0.0]network 10.1.12.0 0.0.0.255

R1:

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip add 10.1.12.2 24

[R1]int g0/0/1

[R1-GigabitEthernet0/0/1]ip add 100.1.1.1 24

[R1]ospf 1 router-id 2.2.2.2

[R1-ospf-1]a 0

[R1-ospf-1-area-0.0.0.0]network 10.1.12.0 0.0.0.255

[SW1]int g0/0/2

[SW1-GigabitEthernet0/0/2]p l a

[SW1-GigabitEthernet0/0/2]p d v 40

1. 实现外网互通

R2:

[R2]int g0/0/0

[R2-GigabitEthernet0/0/0]ip add 100.1.1.2 24

[R2]int g0/0/1

[R2-GigabitEthernet0/0/1]ip add 200.1.1.254 24

4.做缺省路由并下发实现内网能到外网

[R1]ip route-static 0.0.0.0 0 100.1.1.2

[R1]ospf 1

[R1-ospf-1]default-route-advertise

5.做NAT实现外网能回到内网

[R1]acl 2000

[R1-acl-basic-2000]rule permit source 192.168.10.0 0.0.0.255

[R1]int g0/0/1

[R1-GigabitEthernet0/0/1]nat outbound 2000

此时内网PC可以ping通外网PC（抓包观察）

二、做NAT Server

1.新增内网Server做HTTP服务，此处选择把该设备加入到原有的VLAN10中

[SW1]int g0/0/5

[SW1-GigabitEthernet0/0/5]p l a

[SW1-GigabitEthernet0/0/5] p d v 10

2.做NAT Server 允许外网客户端访问到内网服务器的HTTP服务

[R1-GigabitEthernet0/0/1]nat server protocol tcp global 1.2.3.4 80 inside 192.16

8.10.100 80

3.R2要配置一条1.2.3.4的静态指向NAT设备

[R2-GigabitEthernet0/0/2]ip add 200.2.2.254 24

[R2]ip route-static 1.2.3.4 32 100.1.1.1

实现：
