树莓派5、rock5c sata扩展板 4xsata 配置

lovelycrabs

已于 2025-04-15 09:14:42 修改

阅读量244

点赞数 1

分类专栏：硬件文章标签：硬件工程 arm开发 linux

于 2025-04-08 23:29:07 首次发布

本文链接：https://blog.csdn.net/lovelycrabs/article/details/147079984

版权

2 篇文章

订阅专栏

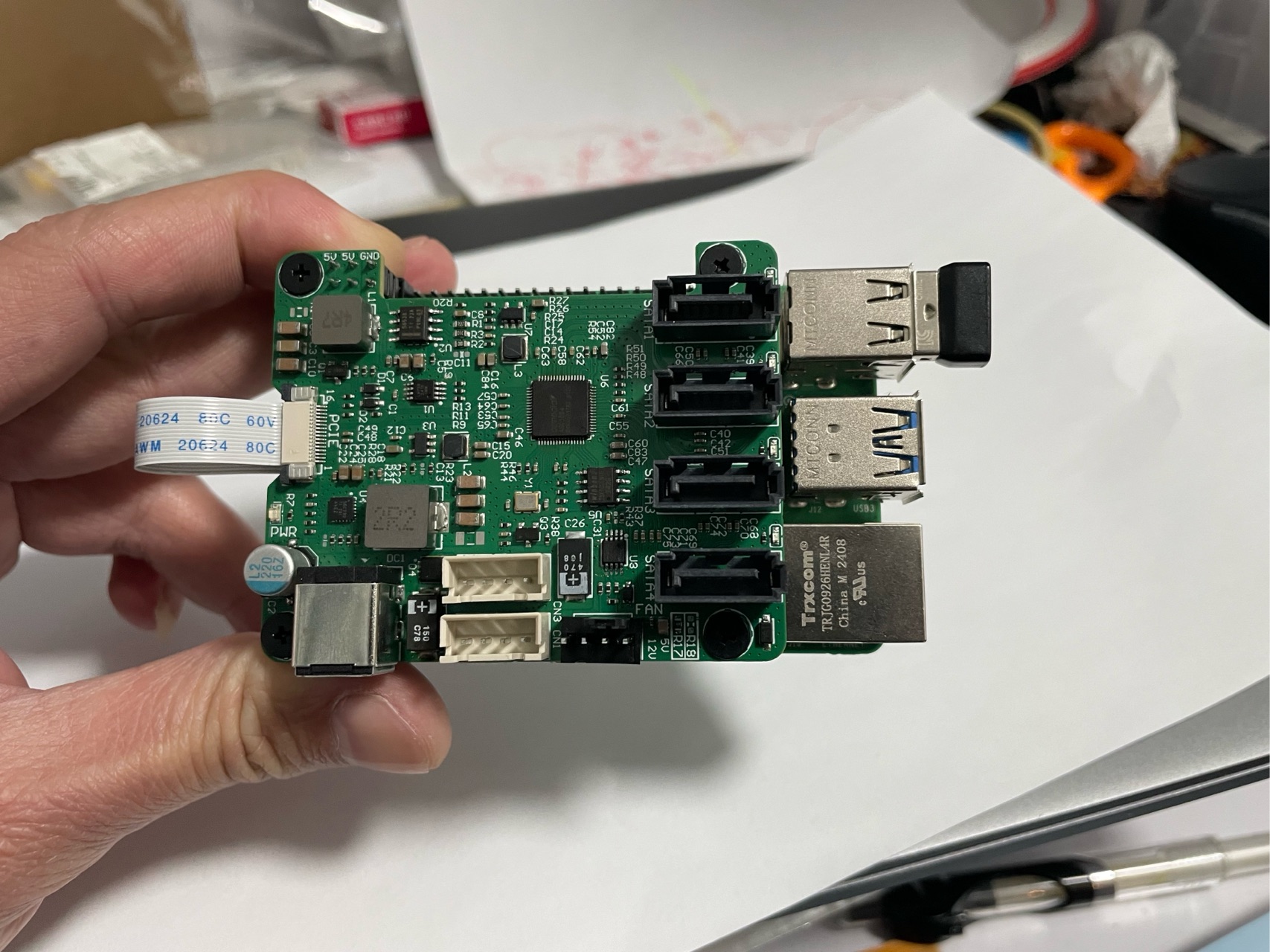

1.扩展板介绍

该主板使用asm1064主控，支持4个sata口。它还内置lm75温度传感器和emc2301风扇控制器，可以根据温度调速，i2c控制节约io。想要的伙伴们可以到“某鱼”搜“树莓派5 sata扩展板”

1:电源接口，12V DC5521/DC5525接口

2:两个SATA 电源接口XH2.54 4P

3:风扇接口 H2510 四线风扇

4:SATA口

5:SATA指示灯

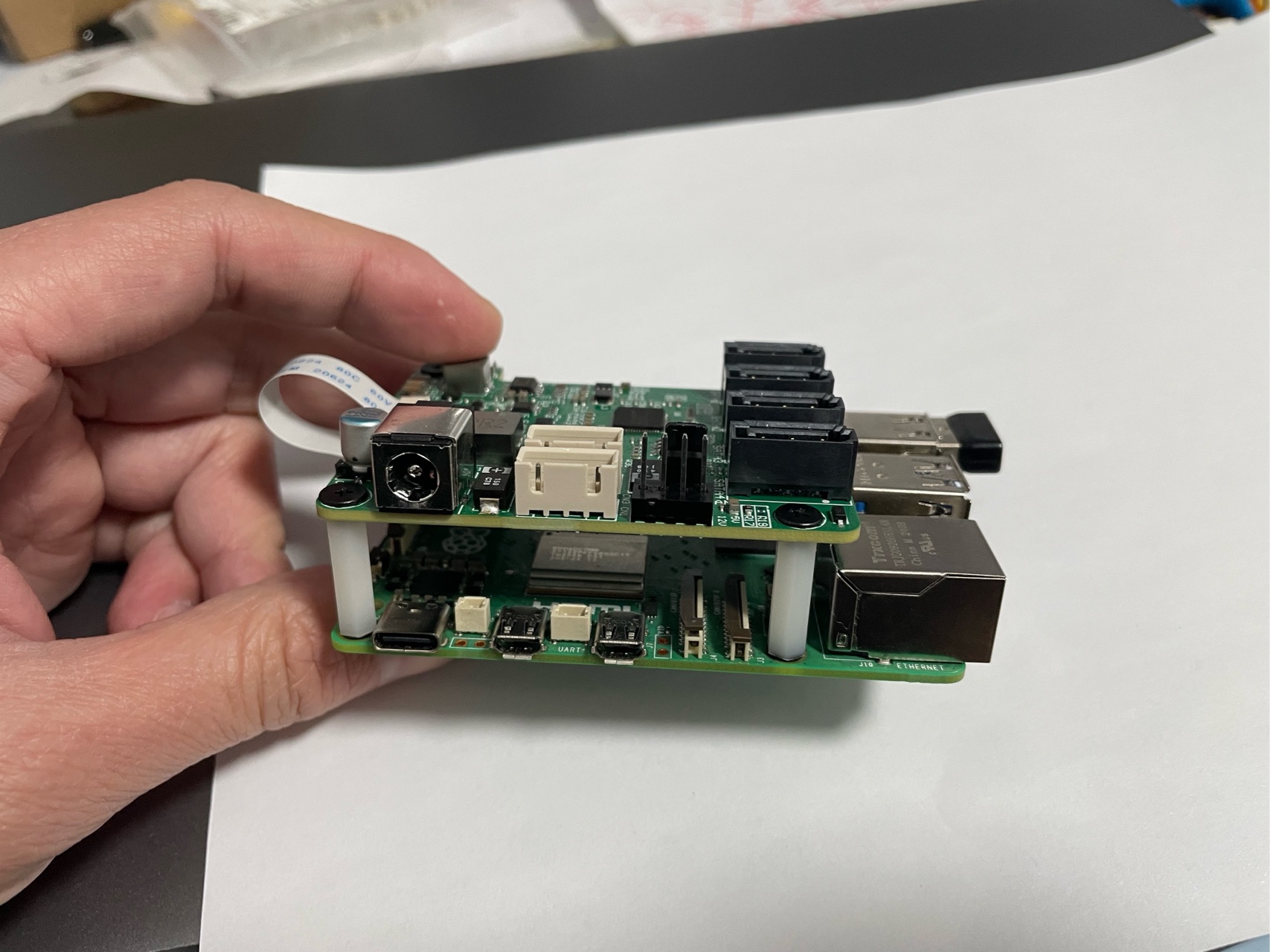

6:连接树莓派、rock5c供电和I2C接口

1.开启PCIE

sudo rpi-eeprom-config --edit

使能PCIE_PROBE:

PCIE_PROBE=1

2.配置overlay

wget https://github.com/raspberrypi/rpi-firmware/raw/master/overlays/pciex1-compat-pi5.dtbo
sudo cp pciex1-compat-pi5.dtbo /boot/firmware/overlays

sudo nano /boot/firmware/config.tx

并在尾部加入以下内容开启pcie

dtparam=pciex1_gen=3
dtoverlay=pciex1-compat-pi5,no-mip

3.风扇配置

1.风扇配置

详细配置教程（https://github.com/lovelycrabs/rpi5-sata）

github:

gitee:
