EVE船模处理-(转载自-Win的小站)

注意，商业游戏其内容受法律保护！本文仅做记录个人流程之用，使用文中方操作法造成任何后果与作者无关。

本文写作时间为Jan2017

可能有用的网站

• TriExporter工具github
• CCP有关贴图处理的日志
• 上面那篇文章的中文翻译版本
• wiki上的渲染教程（有点旧，对贴图处理的说明已不适用）
• 英伟达DDS for Photoshop插件

目前TriExporter最新的版本是0.5.1.1，虽然是15年更新的了，不过测试确实可以打开目前的国服客户端（堡垒），欧服没试估计可以。
如果百度eve模型提取，导出工具之类的，能下到的版本多半是0.4.2远古版本，早已不适用现在的客户端，当然现在eve的人气远不如12年刚刚换代理那一阵，这方面也没见什么人在讨论了。。

模型提取

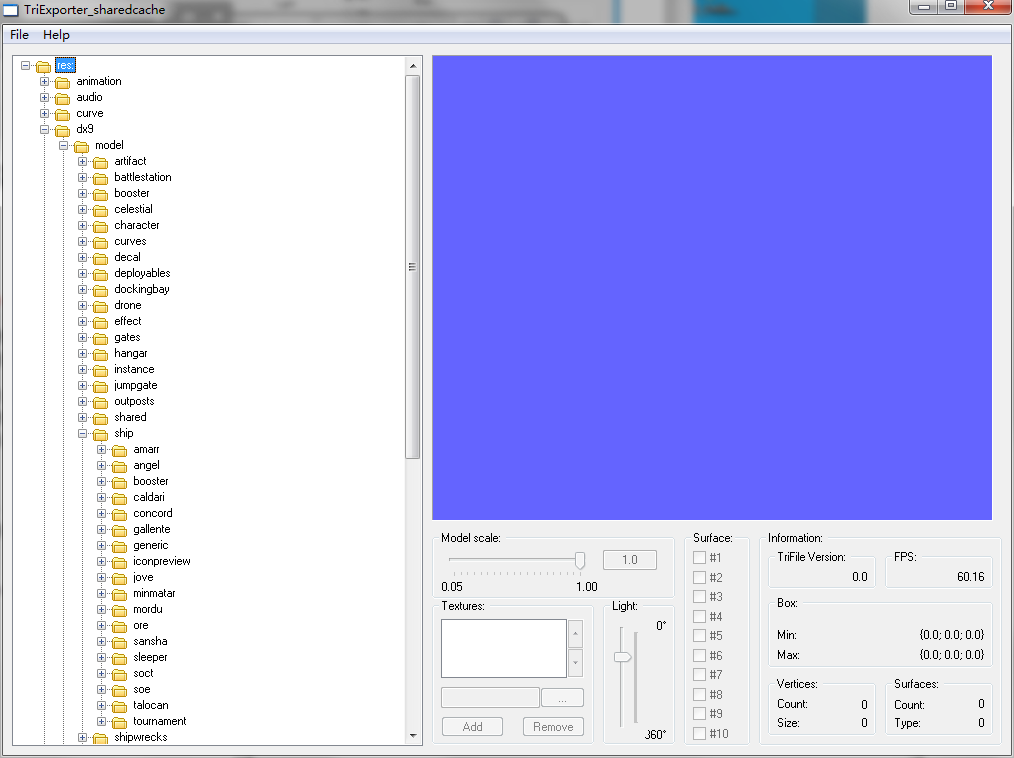

打开TriExporter，File>Setfolder...到eve资源文件所在的目录，之后便能看见res

舰船模型所在的目录为res>dx9>model>ship，之后就能看见各种由势力的分类了

一般而言一艘船里有：

1. gr2模型文件
2. _ar.dds
3. _no.dds
4. _pmdg.dds
5. 上述4个对应的lowdetail和mediumdetail版本
6. 用途不明的black文件，推测可能存有动画信息
7. icons图标文件夹

3个版本的模型和贴图这个可能是游戏优化的需要，导出模型不需要管他们直接导出高质量的版本。

个别特殊模型可能还有更多贴图，比如大白，有一张前面环的遮罩贴图_mask.dds。

选中gr2文件File>Export modle...,我习惯用obj格式

右键这个文件夹导出所有贴图，如果你想外部渲染或者往别的游戏引擎里导入，那么要对这些贴图进行一些处理，因为这些贴图是经过打包的。

模型导出格式选择

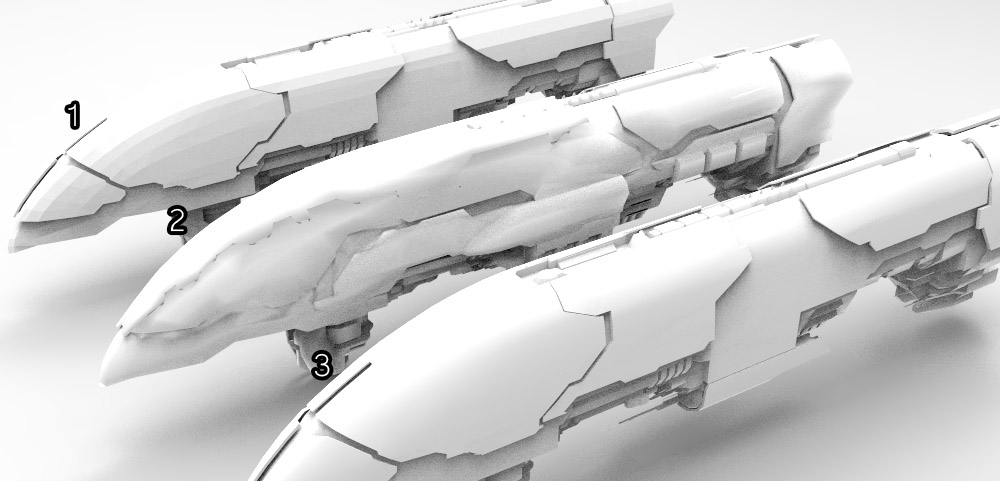

这是导出的模型直接在keyshot里显示的效果。

1. 导出格式为3ds，可以看出似乎没有平滑组信息，锋利的棱角
2. 导出格式为obj，直接放了进来。不是很确定是不是工具不完善的缘故，平滑组非常的怪
3. 导出obj之后先放入3dsmax再导出来的obj，这个看上去比较完美，渲染的时候用的是这个版本

直接导出的obj格式看起来很奇怪（中间的2号），所以我又多做了一部，先用max重新导出一下。

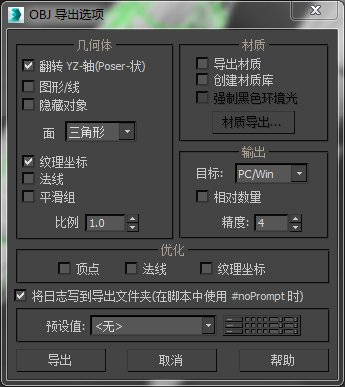

max中的obj导出设置，不要勾选法线和平滑组信息，保留纹理坐标即可。
不是很确定这样多一步是否有必要，但是效果的确比TriExporter直接输出的好。

处理贴图

如果你是3D打印为目的以下内容不用看了，去琢么怎么修整模型吧2333

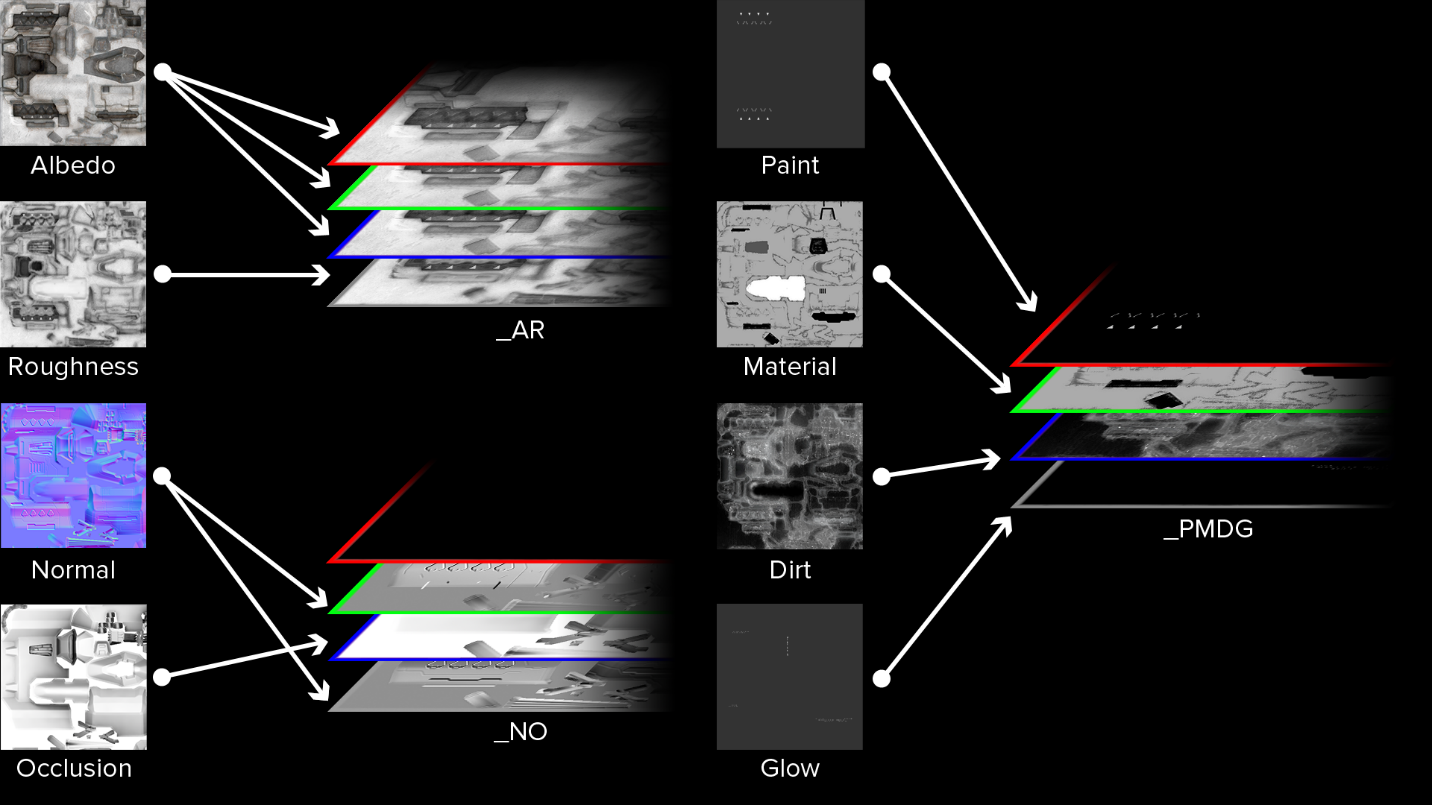

出于加载速度节约资源占用等考虑EVE中的贴图经过通道打包处理，将那些本来就只有一个通道的多张贴图存在一个dds文件中，所以我们要把它提出来！

PS需要装dds插件，文章中已经提供了链接。
在开始处理之前有一点要特别特别注意，不知何故EVE中的贴图在外部使用是需要垂直翻转的。
打开ar，no，pmdg三张贴图之后第一步垂直翻转画布！之后再开始按照上图处理。
具体做法例如：

1. 选中pmdg的绿色通道
2. ctrl+A全选所有像素
3. ctrl+C复制
4. ctrl+N新建一个文档，再ctrl+v粘贴进去
5. 保存为Material，可以存为PNG格式

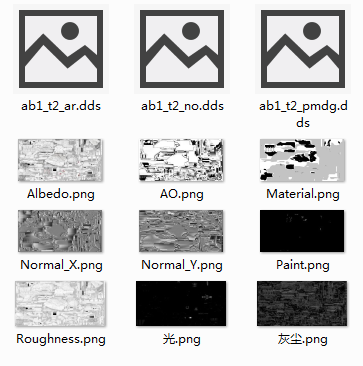

3张dds可以拆分出来9张贴图，除Albedo为RGB三通道，其他均为单通道图。

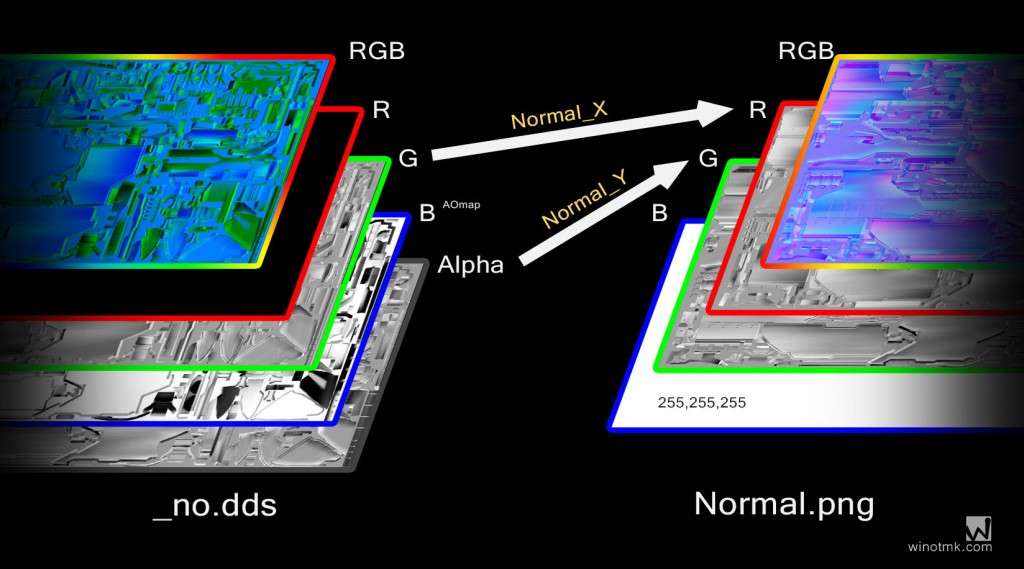

合并两张法线贴图

是的你可能已经发现了，通常法线贴图是蓝紫色的。这里灰色的只是因为通道分别存为两个文件的缘故。
具体操作和上面类似

抽取_no里的G和Alpha通道，新建一个文档，分别填入R和G通道，B留白，就做好了一张标准的法线贴图。

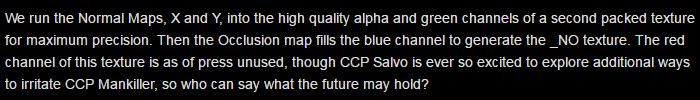

ps：官方文档里按照语序来看alpha是normalX，green里是Y，那么我上图表明的RG通道需要交换一下。但是根据以往明确的XY分别在G和alpha，以及结合实际效果，应该是如图。。也可能有误，各位自行判断。

处理漫反射贴图

也许又被你发现了，贴图当中没有一张是传统带颜色的漫反射贴图
如帕拉丁级的贴图中看不见一点红色和金色。

理由很简单，在贴图中涂个金色总归是表现不出金灿灿的感觉，所以现在EVE的舰船贴图中完全没有带固有色的，如果你直接拿上面的贴图去渲染会是这个样子：

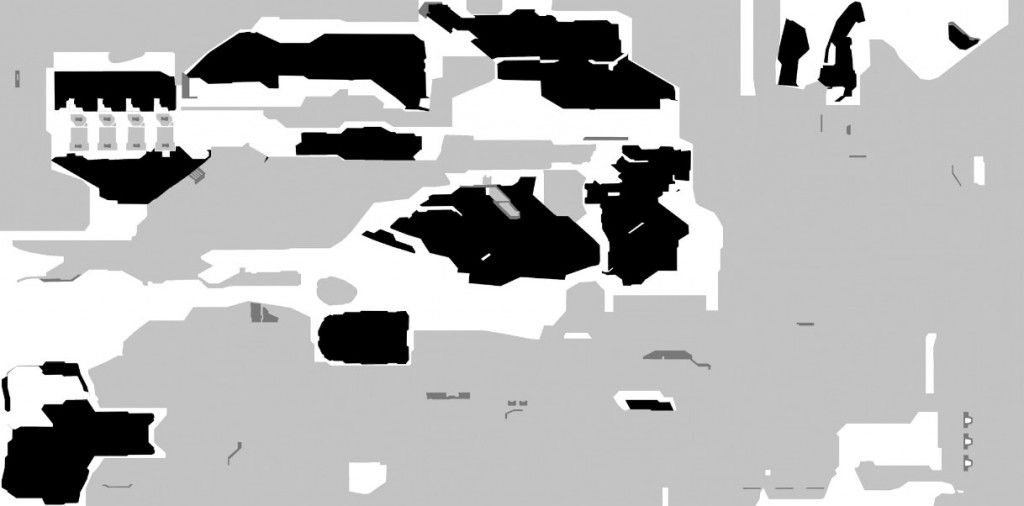

EVE现在的PBR贴图中会有一张Material贴图，来提供着色器划分材质的依据

这是一张帕拉丁级的Material贴图，上面的色块将会被着色器识别，白色部分会成为金色，黑色部则会成为红色（默认涂装）。当你换涂装的时候估计只是着色器的预制变了，甚至贴图本身都没有变。

可是具体着色器的参数完全不知道，想要在外部渲染，最简单暴力的法子就是自制漫反射贴图，将Albedo贴图与Material所划分的区域做在一起。

开始处理！首先是做Albedo贴图：

用色彩范围工具把每一层扣出来然后填色，这个红和金色是多次测试后确定下来的。

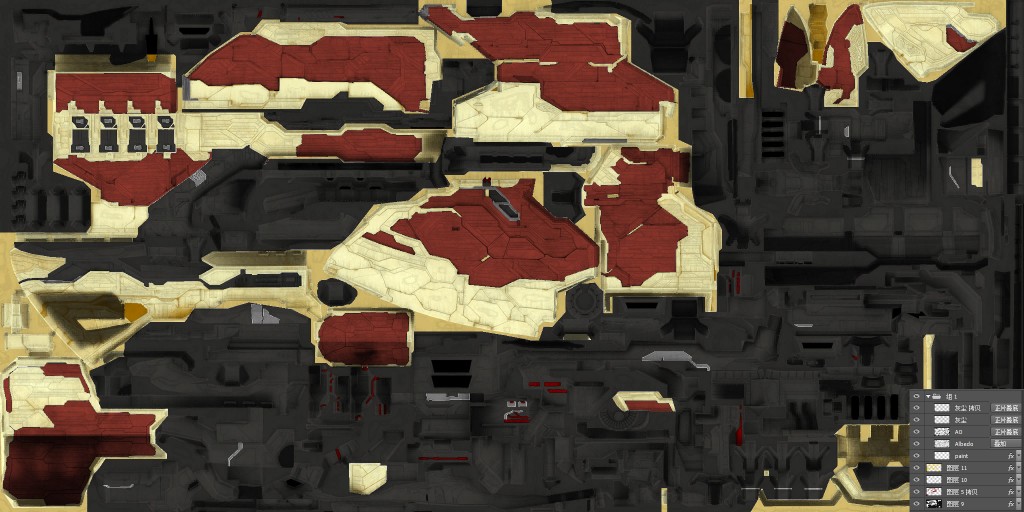

之后我将多张贴图都贴了进来，分别是Albedo，AO，灰尘和paint贴图，就得到了一张像模像样的漫反射贴图啦

• Albedo没什么可说的，直接贴进来就好，图层模式设为叠加
• AO即Ambient Occlusion环境光吸收，可以贴上去增加一些阴影，图层模式为正片叠底
• 灰尘贴图是不久前加入EVE的，游戏中用这张图来控制舰船上的灰尘多少，要把这张图提出来直接ctrl+左键点选任意一个通道，然后复制粘进来。这张图可以多次叠加，叠个三张立马沧桑感爆满
• paint这张图可能有点特殊，不太清楚为何单独划分出来，实际区域也很小，游戏中帕拉丁级这部分区域是红色，有很多船这张paint干脆是全黑的

使用keyshot渲染

上面之所以要把多张贴图合在一起，是因为keyshot并没有那么多贴图的接口，如果你导入进比较前沿的游戏引擎，些许根本不需要这样处理贴图。Toolbag我也尝试过。。还是没keyshot来得顺手。。
说到底keyshot还是偏向产品级的，做些桌面小物件极为合适，场景渲染就有些难为他了。有机会还是很想尝试渲染整个舰队做点小动画~

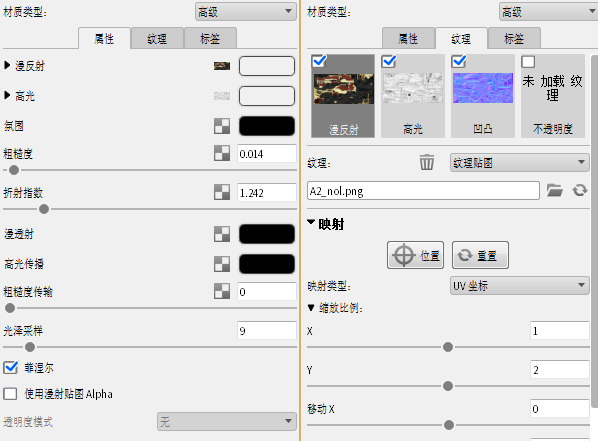

新建一个高级材质球，各种设定如图，贴图从左到右分别是：刚刚做好的漫反射，Roughness，处理好的法线贴图

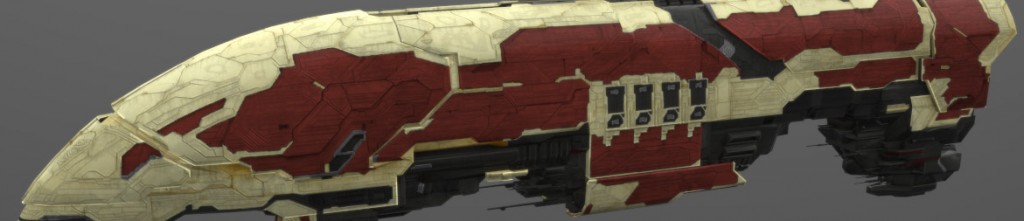

映射类型选择UV坐标，之后就能看见不错的效果了

不要着急，观察游戏里最高画质不难发现金色部分特别闪，渲染器里只能用两种不同的材质球来做了，以及用灯光来点缀。
所以要用到材质球里的标签属性，相当于在这个材质球下附属多个材质球，我的做法是结合那张Material贴图进行遮罩。

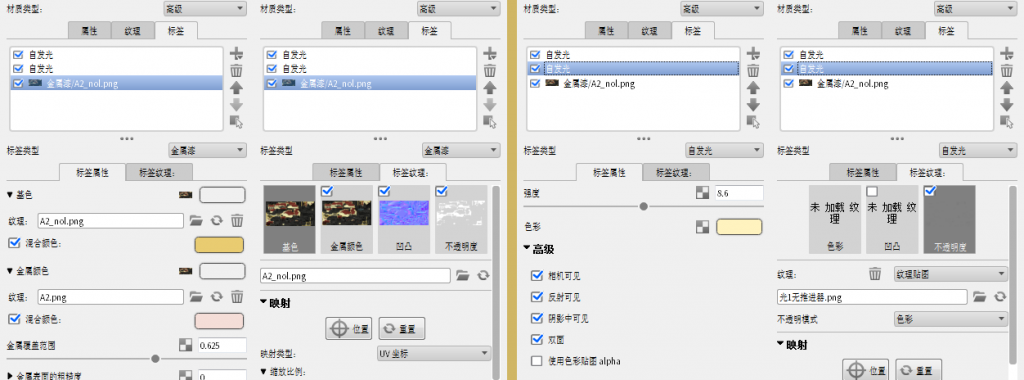

这是上面那个材质球下的两个子材质，左边是金属漆材质，用来做金属反光效果，注意金属色调的设置。最关键的是最后那张不透明度贴图，起遮罩作用，用Material处理得到，将金色部分涂白，其余地方删除。
右边是自发光材质的设置，灯光材质只有一张遮罩贴图（如果没有遮罩整个模型都在发光也挺壮观233）。
自发光有两个球，一个是黄光一个是蓝光，堡垒模块以及推进器是发蓝光的。

每种材质球单独显示的情况，自上而下分别是母材质球的漫反射，自发光材质和金属漆材质，最后结合起来成为第四张最终效果。
到这为止材质全部完成，剩下就是摄像机摆角度等等就不说了。

成品出图

比较单调见谅
好像网上有一套类似风格的渲染图不过是挺久以前的了，材质并未区分开。


适合做桌面壁纸。

与灾难合照，游戏中就是个渣渣，完全无法与帕拉丁相提并论。

帕拉丁级帝国型，怕不怕！

法线贴图和不知为何会有破面现象，意外得到了这种效果，游戏里永远看不到吧。

Albedo贴图朴素渲染，脱色版PLD。

最后一张小鸡棚。
吐槽一下T3巡洋舰果不其然是5个子系统分别5个模型5组贴图，5倍的工作量，每个子系统的贴图都要单独处理还不能有参数上的差异。我猜2cp的美工恨透T3巡洋了。
