一、前言

虽然H743给的内部RAM已经很多了,但看到我这篇文章的朋友一定都明白:就算再慷慨的内部RAM,也有用尽的时候,所以我们要外扩RAM,这时候有两个选择,SDRAM或者SRAM,都可以用,我会用两篇博客分别带来它们两者的配置过程!

F407和H743配置大同小异,H7多出来的地方也没什么。
我就以H743+IS61WV204816BLL的配置为例:

二、配置CubeMX

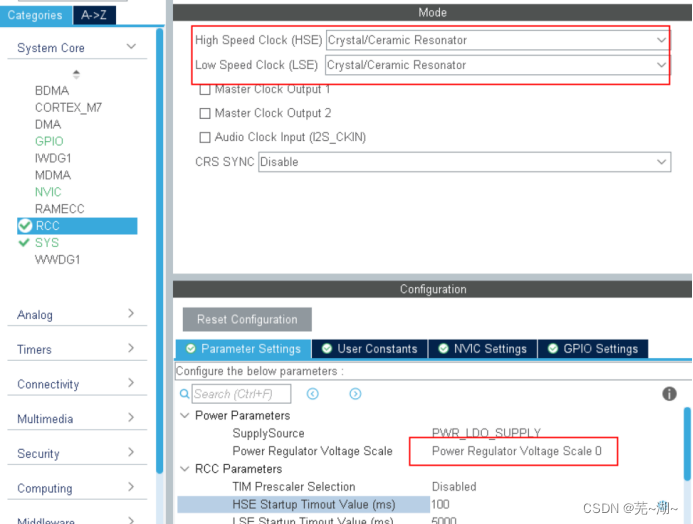

首先还是惯例的配置时钟,还有电源调整器电压范围调为0(这样就能把时钟调得很高)。
在这里插入图片描述

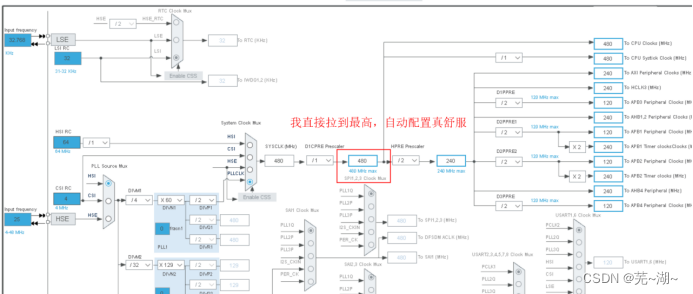

然后把时钟配一下,拉到最高480M,让cubemx自动配置
在这里插入图片描述

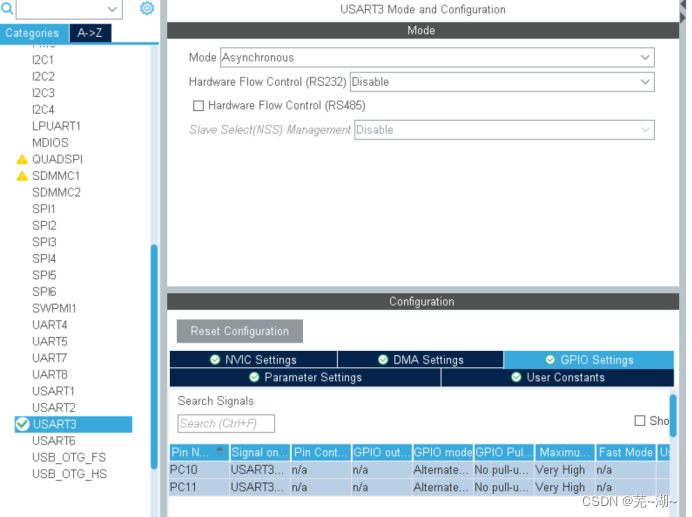

照例打开串口
在这里插入图片描述

接下来就是配置FMC啦,SRAM就是挂在这个接口上(这个接口在F407上叫FSMC,FMC可以看作是升级版,比FSMC多些功能,还能挂SDRAM)
先是第一部分的配置:
在这里插入图片描述

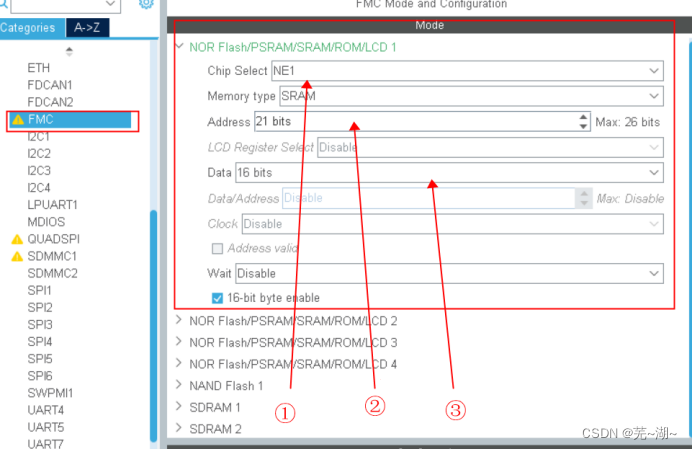

这三点需要额外注意!!!
在这里插入图片描述

①首先,我们SRAM挂在这个区域,但可要注意了,这个区域里有个很容易忽视的“4x64MB”,原来这个区域又划分成了4个64MB的区域!
NE1区域:0x6000 0000 ~0x63FF FFFF
NE2区域:0x6400 0000 ~0x67FF FFFF
NE3区域:0x6800 0000 ~0x6BFF FFFF
NE4区域:0x6C00 0000 ~0x6FFF FFFF
而我们的SRAM挂在哪个NE上,要取决于SRAM的CS引脚接在STM32上的哪个引脚上,比如我的SRAM的CS引脚接在STM32H743ZIT6的PC7上,这个引脚有FMC_NE1的功能,所以我这里用的就是NE1,在CubeMX里就选择NE1。
②然后看到地址位,为什么我填的是21bit呢?因为这个SRAM是204816,这个名字表明这是一个2048K行位宽16位的SRAM,2048千行需要多少位来表示呢?2的21次方就是2048K,所以这个芯片的地址线有21bit(A0-A20),当然,这个也能在手册里看见,我啰嗦几句只是想把这个讲得更生动一些。(照例来说,如果是102416,就是20bit(A0-A19);51216就是19bit(A0-A18))
③16位宽,所以是16咯。下面也要勾上允许16位写入。

接下来是FMC配置的第二个部分,没什么好说的。
在这里插入图片描述
生成代码后打开MDK

三、配置MDK和程序

接下来是配置MDK和程序:

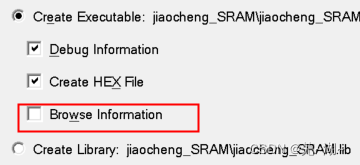

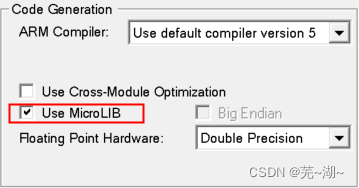

勾上微库,勾掉信息生成,关闭优化,勾上reset and run。都是基本操作了。
在这里插入图片描述在这里插入图片描述
在这里插入图片描述在这里插入图片描述
程序配置,我喜欢先配置串口,配置好之后编译一下看看有没有问题。
串口重定向:

int fputc(int ch, FILE *f)
{
//具体哪个串口可以更改huart1为其它串口
HAL_UART_Transmit(&huart3 , (uint8_t *)&ch, 1 , 0x0f);
return ch;
}

别忘了在需要串口输出的程序上添加:

#include “stdio.h”

然后在fmc.c中添加一个测试SRAM的程序(摘自野火的例程)

/**
  * @brief  测试SRAM是否正常
  * @param  None
  * @retval 正常返回1,异常返回0
  */
uint8_t SRAM_Test(void)
{
  /*写入数据计数器*/
  uint32_t counter=0;

  /* 8位的数据 */
  uint8_t ubWritedata_8b = 0, ubReaddata_8b = 0;

  /* 16位的数据 */
  uint16_t uhWritedata_16b = 0, uhReaddata_16b = 0;

  SRAM_INFO("正在检测SRAM,以8位、16位的方式读写sram...");


  /*按8位格式读写数据,并校验*/

  /* 把SRAM数据全部重置为0 ,IS62WV51216_SIZE是以8位为单位的 */
  for (counter = 0x00; counter < IS62WV51216_SIZE; counter++)
  {
    *(__IO uint8_t*) (Bank1_SRAM4_ADDR + counter) = (uint8_t)0x0;
  }

  /* 向整个SRAM写入数据  8位 */
  for (counter = 0; counter < IS62WV51216_SIZE; counter++)
  {
    *(__IO uint8_t*) (Bank1_SRAM4_ADDR + counter) = (uint8_t)(ubWritedata_8b + counter);
  }

  /* 读取 SRAM 数据并检测*/
  for(counter = 0; counter<IS62WV51216_SIZE;counter++ )
  {
    ubReaddata_8b = *(__IO uint8_t*)(Bank1_SRAM4_ADDR + counter);  //从该地址读出数据

    if(ubReaddata_8b != (uint8_t)(ubWritedata_8b + counter))      //检测数据,若不相等,跳出函数,返回检测失败结果。
    {
      SRAM_ERROR("8位数据读写错误!");
      return 0;
    }
  }


  /*按16位格式读写数据,并检测*/

  /* 把SRAM数据全部重置为0 */
  for (counter = 0x00; counter < IS62WV51216_SIZE/2; counter++)
  {
    *(__IO uint16_t*) (Bank1_SRAM4_ADDR + 2*counter) = (uint16_t)0x00;
  }

  /* 向整个SRAM写入数据  16位 */
  for (counter = 0; counter < IS62WV51216_SIZE/2; counter++)
  {
    *(__IO uint16_t*) (Bank1_SRAM4_ADDR + 2*counter) = (uint16_t)(uhWritedata_16b + counter);
  }

    /* 读取 SRAM 数据并检测*/
  for(counter = 0; counter<IS62WV51216_SIZE/2;counter++ )
  {
    uhReaddata_16b = *(__IO uint16_t*)(Bank1_SRAM4_ADDR + 2*counter);  //从该地址读出数据

    if(uhReaddata_16b != (uint16_t)(uhWritedata_16b + counter))      //检测数据,若不相等,跳出函数,返回检测失败结果。
    {
      SRAM_ERROR("16位数据读写错误!");

      return 0;
    }
  }

  SRAM_INFO("SRAM读写测试正常!");
  /*检测正常,return 1 */
  return 1;
}

然后在fmc.h中前后分别添加两段代码

段前:

/* USER CODE BEGIN Includes */
#include "stdio.h"
//地址线范围为A0~A19
#define Bank1_SRAM1_ADDR    ((uint32_t)(0x60000000))
#define IS62WV51216_SIZE 0x200000  //1024*16/2bits = 0x200000  ,2M字节
/* USER CODE END Includes */

段后:

/* USER CODE BEGIN Prototypes */
/*信息输出*/
#define SRAM_DEBUG_ON         1
#define SRAM_INFO(fmt,arg...)           printf("<<-SRAM-INFO->> "fmt"\n",##arg)
#define SRAM_ERROR(fmt,arg...)          printf("<<-SRAM-ERROR->> "fmt"\n",##arg)
#define SRAM_DEBUG(fmt,arg...)          do{\
                                          if(SRAM_DEBUG_ON)\
                                          printf("<<-SRAM-DEBUG->> [%d]"fmt"\n",__LINE__, ##arg);\
                                          }while(0)
uint8_t SRAM_Test(void);
/* USER CODE END Prototypes */

在main.c中添加引用SRAM检测函数对SRAM进行检测,并用串口打印出检测结果。

printf("SRAM配置实例");

printf ( "\r\n扩展SRAM写入/读取测试开始\r\n" );
if(SRAM_Test()==1)
{
	printf("测试成功");
}
else
{
	printf("测试失败");
}

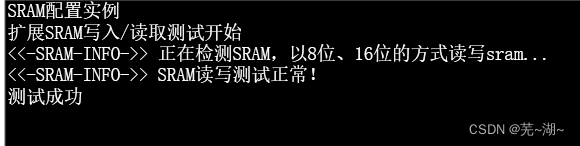

编译下载,结果成功!

在这里插入图片描述
