DGIOT开源物联网集成threejs 3D场景

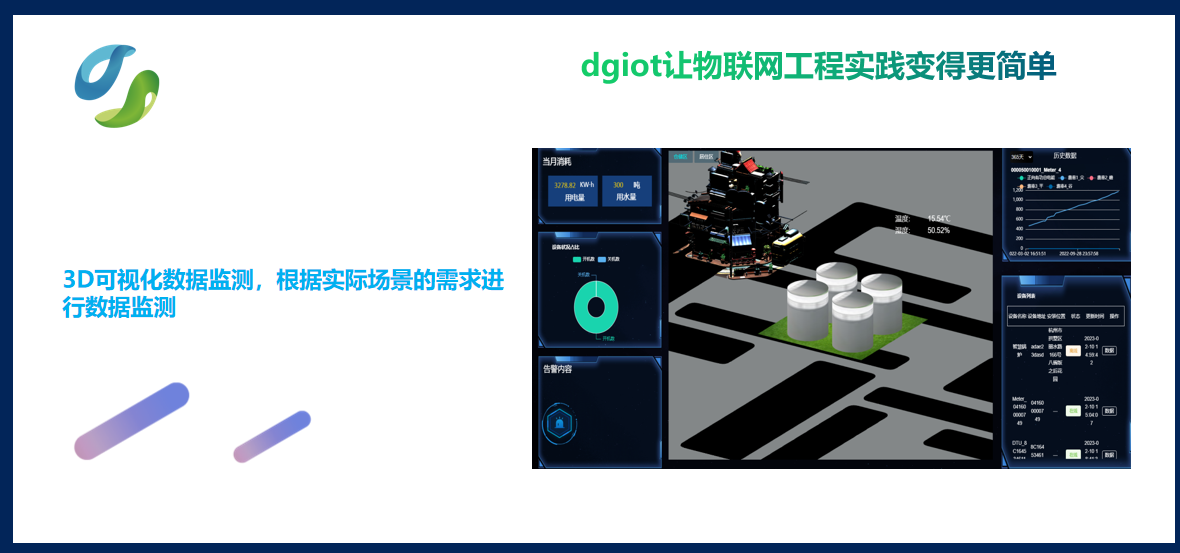

[小 迪 导读] : 制造了三维立体场景的感觉,能够给用户带来视觉冲击力的体验，同时使数据监测更加的具象化

1.引入threejs 与 gsap

npm install three --save
npm install gsap --save

import * as THREE from"three";
import gsap from"gsap";COPY

• GSAP(GreenSock Animation Platform)是一个从flash时代一直发展到今天的专业动画库

• three.js是JavaScript编写的WebGL第三方库

2.场景创建

• 场景借助three.js来进行显示，我们需要以下几个对象：场景、相机和渲染器

const scene = new THREE.Scene(); //场景//相机const container = this.$refs.container;  // 获取实例var width = container.clientWidth; // 窗口宽度var height = container.clientHeight; // 窗口高度var k = width / height; // 窗口宽高比var s = 300; // 三维场景显示范围控制系数，系数越大，显示的范围越大// -s * k, s * k, s, -s, 1, 1000const  camera = new THREE.OrthographicCamera(-s * k, s * k, s, -s, 0.1, 10000);
      // 相机位置
      camera.position.set(-300, 300, -800); // 设置相机位置
      camera.lookAt(scene.position); // 设置相机方向(指向的场景对象)//渲染器const  renderer = new THREE.WebGLRenderer({
        antialias: true, // 去锯齿
      });
      renderer.setSize(container.clientWidth, container.clientHeight);
      renderer.shadowMap.enabled = true; //允许渲染器阴影// renderer.physicallyCorrectLights = false;
      renderer.setClearColor(0x838788); // 设置背景颜色COPY

模型创建以及导入

1. 几何体模型

• 模型创建基本需要：几何体以及其材质

var geometry2 = new THREE.BoxGeometry(300, 2, 300); //几何体创建const material = new THREE.MeshBasicMaterial( { color: 0x00ff00 } ); //材质var mesh2 = new THREE.Mesh(geometry2, material); //网格模型对象Mesh
 mesh2.position.set(-100, 1, -100); //位置设置
 scene.add(mesh2); //网格模型添加到场景中//材质贴图functionloadtexture(url) {
      var loder = new THREE.TextureLoader();
      var texture = loder.load(url);
      var basicMaterial = new THREE.MeshBasicMaterial({
        map: texture,
        side: THREE.DoubleSide,
        // 前面FrontSide  背面：BackSide 双面：DoubleSide
      });
      return basicMaterial; //这个就是图片所造的一个面的材料
 }
  var cicle = new THREE.SphereGeometry(60, 60, 60);  //球var material = new  THREE.MeshDepthMaterial(loadtexture('http://localhost:5080/dgiot_file/material/test.jpg'));
  var   mesh = new THREE.Mesh(cicle, material);
      mesh.position.set(300, 350, 100);
      scene.add(mesh); //网格模型添加到场景中COPY

2. .glb模型导入

// 初始化解压模型const dracoloader = new DRACOLoader();
      dracoloader.setDecoderPath("./draco/gltf/");
      const gltfloader = new GLTFLoader(); //创建加载器
      gltfloader.setDRACOLoader(dracoloader);
      gltfloader.load("LittlestTokyo.glb", (gltf) => {
        const model = gltf.scene;
         mixer = new THREE.AnimationMixer(model);
         mixer.clipAction(gltf.animations[0]).play();
        this.animate();
      });COPY

3. .fbx 模型导入

const loader = new FBXLoader();//创建加载器
      loader.load(
        "dancing.fbx",
        (fbx) => {
          this.model.fbx = fbx;
          this.model.fbx.position.set(200, -60, 100);
          this.model.fbx.scale.set(0.7, 0.7, 0.7);
          scene.add(this.model.fbx);
        });COPY

控制器的添加

// 导入轨道控制器import { OrbitControls } from"three/examples/jsm/controls/OrbitControls";

      var controls = new OrbitControls(camera, renderer.domElement); //用户交互
      controls.target.set(100, 0, 0);
      //设置相机的角度范围
      controls.maxPolarAngle = Math.PI * 0.5;
      //设置相机距离原点的最远距离
      controls.minDistance = 0;
      //设置相机距离原点的最远距离
      controls.maxDistance = 2000;
      // 把canvas挂载到container中
      container.appendChild(renderer.domElement);COPY

//浏览器自动渲染下一帧

animate() {
      // 浏览器自动渲染下一帧
      controls.update();
      const delta = clock.getDelta();
      mixer.update(delta);
     // TWEEN.update();  tween.js是一款可生成平滑动画效果的js动画库
      requestAnimationFrame(this.animate);
      // 渲染到页面
      renderer.render(scene, camera);
    }COPY

动画效果

let mixer = new THREE.AnimationMixer(); //创建动画混合器（播放器）
 gltfloader.load("LittlestTokyo.glb", (gltf) => {
 mixer = new THREE.AnimationMixer(model); //创建动画混合器（播放器）载入模型
 mixer.clipAction(gltf.animations[0]).play(); //返回所传入的剪辑参数的AnimationAction, 根对象参数可选，默认值为混合器的默认根对象。第一个参数可以是动画剪辑(AnimationClip)对象或者动画剪辑的名称。
 }）

 const delta = clock.getDelta(); //混合器时间
  mixer.update(delta)  //推进混合器时间并更新动画COPY

样式参考

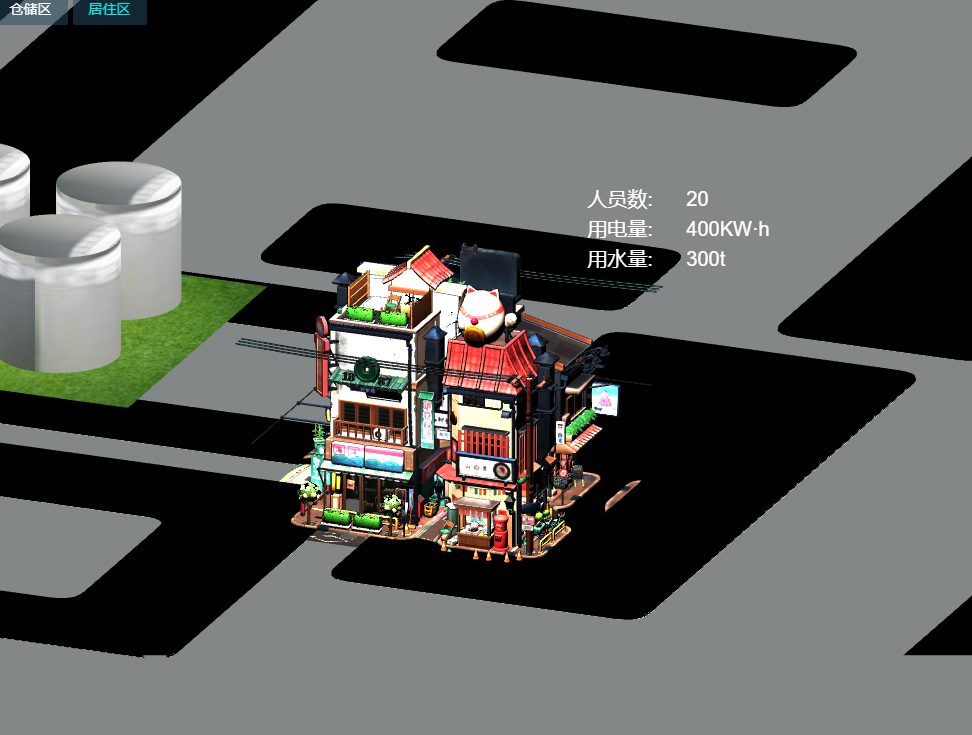

1.

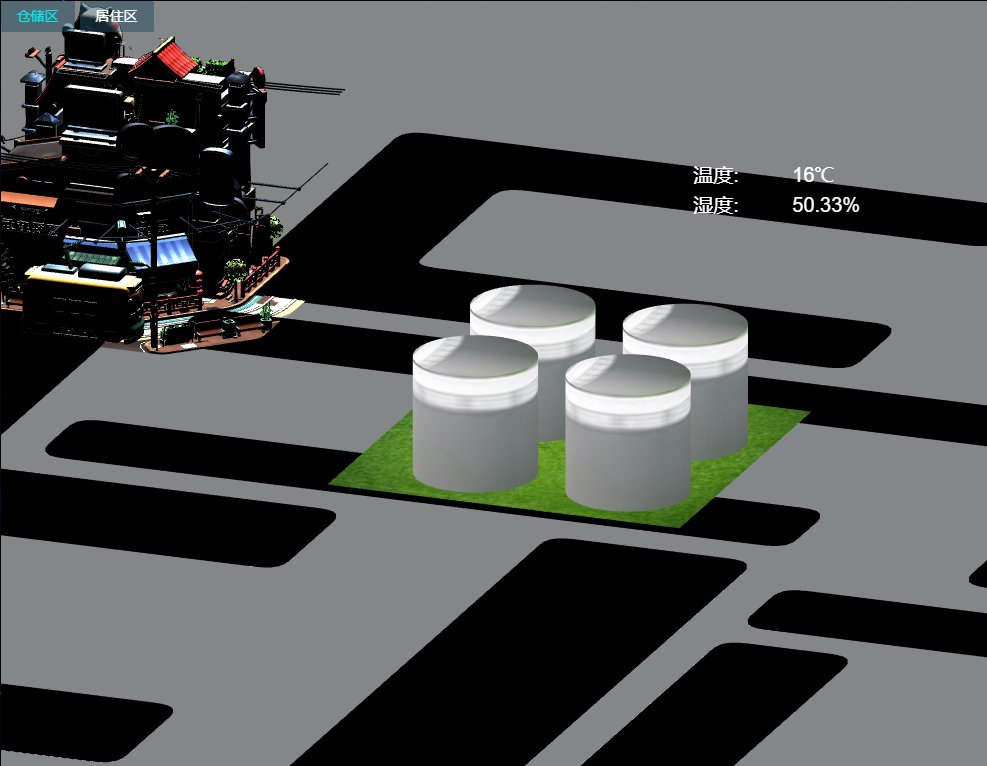

2.

[小 迪 点评]

• 增强了用户的交互体验感。

想了解更多 dgiot 的具体细节，欢迎大家在GitHub上查看相关源代码。
