在智能手机每秒处理万亿次运算的今天，当特斯拉自动驾驶芯片精准识别路况的瞬间，支撑这些科技奇迹的芯片设计正面临前所未有的挑战。工程师们每天都在与一组神秘的字母博弈——PPAC(DT)，这个被称为"芯片设计的四(六)维迷宫"，定义了半导体行业的游戏规则。
　　
一、解码PPAC(DT)：芯片设计的四(六)维罗盘

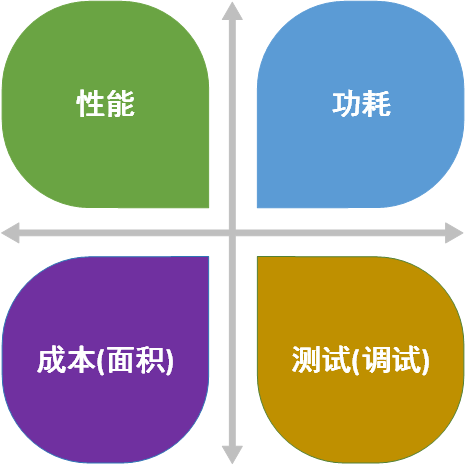

　　在指甲盖大小的硅片上，工程师们需要同时驾驭四(六)个相互制衡的关键指标：
在这里插入图片描述

Performance（性能）：运算速度决定智能设备的"脑力值"，5G基带芯片的吞吐量每提升1Gbps，都需要晶体管级的创新
　　性能是用户体验的基石：从手机App响应速度到AI大模型训练效率，性能直接决定设备的智能化程度。
　　性能是技术壁垒的体现： 7nm工艺相比14nm性能提升20%，而3nm再提升10-15%，每一代工艺突破都是性能跃迁的关键。
　　性能是场景化需求驱动：自动驾驶芯片需在20ms内完成图像识别，而数据中心芯片更追求并行吞吐量。
Power（功耗）：手机芯片每降低0.1W待机功耗，续航就能延长1小时，这正是某大厂系列芯片的秘密武器
　　功耗是移动设备的生死线：手机芯片通过使用先进工艺将功耗降低20%，才能实现全天候常亮显示。
　　功耗影响散热，散热成本决定产品形态。
　　能效比成新指标：当能效比达1.3 TFLOPS/W，比GPU高1.4倍时，AI训练成本将直线降低。
Area（面积）：先进工艺将晶体管密度提升至3亿/mm²，但每平方毫米的成本堪比黄金
　　面积是成本放大器：先进工艺晶圆单片成本超2万美元，芯片面积每增加10%，成本可能上升30%。
　　面积有物理限制的枷锁：光刻机分辨率限制，导致布线密度难以提升。
　　集成度竞赛：使用先进封装技术，将1140亿晶体管集成在100mm²内，实现桌面级性能。
Cost（成本）：先进工艺的设计成本从几百万美元飙升至几亿美元，每代工艺都是豪赌
　　工艺跃迁的指数级增长：使用先进工艺，设计成本从几百万美元增至几亿美元，只有头部玩家能参与先进制程竞争。
　　全生命周期成本：包含IP授权费、流片费用、测试封装成本（占总成本30%以上）。
　　规模效应生死线：车规芯片需通过AEC-Q100等认证，研发投入超2亿美元，必须年出货千万片以上才能盈利。
Debug（调试）：某团队曾用机器学习将错误定位时间缩短70%
　　流片前的最后防线：某团队再最终调试中发现L3缓存延迟异常，避免数亿美元损失。
　　复杂度爆炸的挑战：先进工艺芯片包含超100公里布线，传统调试工具效率下降90%。
　　安全攸关领域：航空芯片需满足DO-254标准，错误率必须低于10^-9 FIT（故障间隔时间）。
Test（测试）：某司的DFT技术让千万量级芯片的缺陷率控制在十亿分之一
　　良率守护神：某厂工艺初期良率仅35%，通过测试优化提升至70%以上。
　　成本黑洞：高端芯片测试成本占售价15%（如HBM内存测试耗时占生产周期40%）。
　　可靠性保障：工业芯片需通过-40℃~150℃温度循环测试，确保20年使用寿命。
PPACDT的协同效应
　　这六大要素并非孤立存在，而是动态博弈的复杂系统：
　　性能与功耗的平方律：CPU频率提升10%，功耗可能上升33%（P=CV²f）
　　面积与成本的指数关系：芯片面积翻倍，缺陷概率呈平方增长（Poisson分布）
　　调试与测试的杠杆效应：设计阶段修复错误的成本是测试阶段的1/100
　　
二、动态平衡的艺术：当性能遇上功耗墙
　　在移动芯片领域，某司通过"1+5+2"三丛集架构，让性能核心与能效核心智能切换，实现性能提升30%同时功耗降低20%。这种精妙设计背后，是数万次仿真验证的积累。
　　自动驾驶芯片的战场更加残酷：某芯片在256TOPS算力下必须将功耗控制在65W以内，工程师通过3D封装将12层电路垂直堆叠，用空间换能效。
在这里插入图片描述

三、成本与创新的生死时速
　　某厂的"N+1"工艺证明，通过设计创新可以在成熟制程实现接近先进工艺的性能。但追求极限的代价同样惊人：开发先进工艺芯片需要动用几千名工程师，EDA工具年费高达数千万美元。
　　测试环节的暗战更令人心惊：某存储芯片大厂通过AI缺陷预测，将测试时间压缩40%，相当于每条产线年省2.4亿美元。这种看不见的较量，正在重塑半导体产业格局。
　　
四、DT革命：芯片的"数字双胞胎"
　　当芯片复杂度突破千亿晶体管，传统调试手段已然失效。某厂的EDA工具构建虚拟原型，在流片前完成90%的验证工作。某厂采用专用DFT架构，使故障检测速度提升10倍。
　　更前沿的是"自愈芯片"技术：某厂的方案能动态调节晶体管阈值电压，让芯片在生命周期内持续优化PPAC参数。
　　
五、破局之路：下一代技术图谱
　　Chiplet：某大厂用13个小芯片组合成128核处理器，成本仅为单芯片方案的1/3
　　存算一体：某司通过近存计算，将AI能效比提升10倍
　　光子芯片：某司的光计算芯片在特定任务中实现百倍能效突破
　　量子EDA：量子计算机开始用于芯片布局优化，传统需要半年的布线工作可缩短至周级
