UML类图和用例图练习

一、问题描述

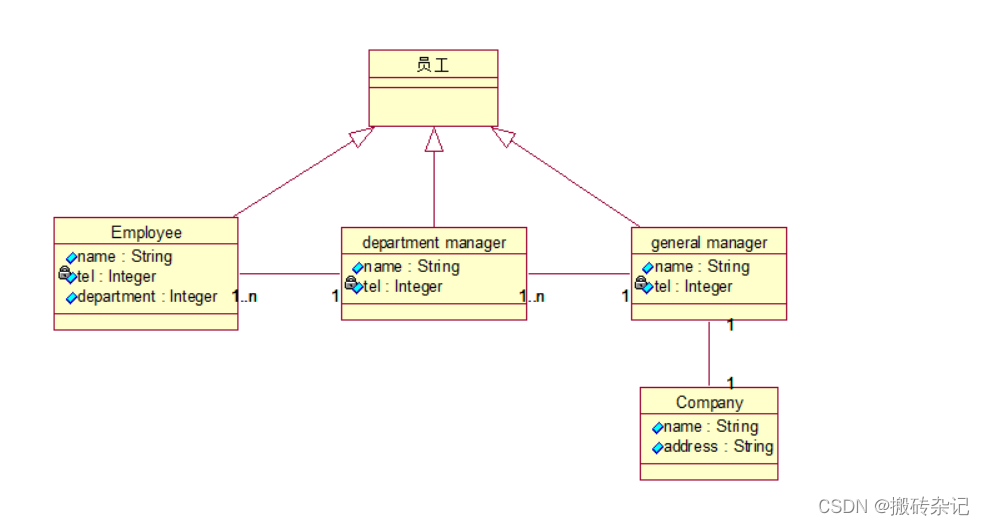

一个公司可以雇佣多个人，某个人在同一时刻只能为一家公司服务。每个公司只有一个总经理，总经理下有多个部门经理管理公司的雇员，公司的雇员只归一个经理管理。请为上面描述的关系建立类模型，注意捕捉类之间的关联并标明类之间的多重性。

问题分析

根据题目描述在各个类之间建立关联关系：公司与总经理之间为一对一关系，总经理和部门经理之间为一对多关系，部门经理与普通雇员之间也为一对多关系，其中普通雇员、部门经理、总经理都可以由统一的员工泛化而来。

---

二、问题描述

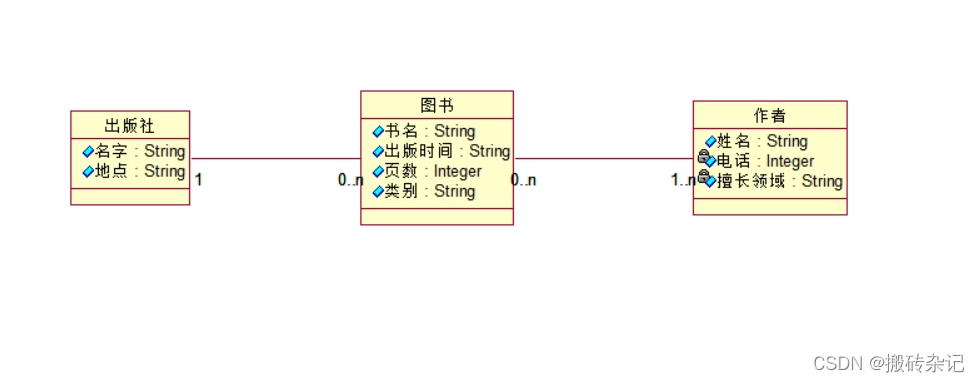

在某出版系统中，存在出版社、图书、作者三个实体类。绘制简单类图来描述三者之间的关系。

问题分析

根据题干，首先创建出版社、图书、作者三个实体类。随后，根据常识，在图书和出版社以及图书和作者之间建立关联关系，然后填写合适的多重性：一个出版社可能出版多本图书，一本书只能归属于一个出版社；一本图书可能有一个及以上的作者，一个作者也可能出版很多本书。

---

三、问题描述

某银行储蓄系统需求说明如下：

①开户。客户可填写开立账户申请表，然后交由工作人员验证并输入系统。系统会建立账户记录，并会提示客户设置密码（若客户没做设置，则会有一个默认密码）。如果开户成功，系统会打印一本存折给客户。

② 密码设置。在开户时客户即可设置密码。此后，客户在经过身份验证后，还可修改密码。

③ 存款。客户可填写存款单，然后交由工作人员验证并输入系统。系统将建立存款记录，并在存折上打印该笔存款记录。

④取款。客户可按存款记录逐笔取款，由客户填写取款单，然后交由工作人员验证并输入系统。系统首先会验证客户身份，根据客户的账户、密码，对客户身份进行验证。如果客户身份验证通过，则系统将根据存款记录累计利息，然后注销该笔存款，并在存折上打印该笔存款的注销与利息累计。

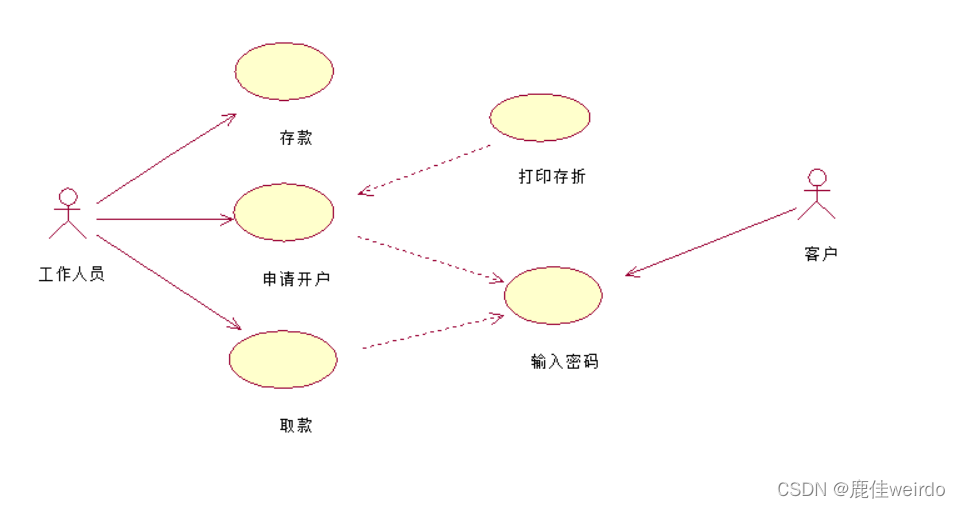

请根据以上信息绘制出系统的用例图。

问题分析

1.识别参与者：工作人员和客户；
2.确定用例模型：
（1）工作人员作为客户与系统交互的代理有申请开户、存款及取款用例。打印存折用例作为申请开户的扩展用例存在。
（2）客户有输入密码用例，分别作为取款用例以及申请开户用例的包含用例存在。

---

四、问题描述

机票预订系统是某航空公司推出的一款网上购票系统。其中，未登录的用户只能查询航班信息，已登录的用户还可以网上购买机票，查看行程，也可以退订机票。系统管理员可以安排系统中的航班信息。此外，该购票系统还与外部的一个信用评价系统有交互，当用户一个月内退订2次及以上的机票时，需要降低该用户在信用评价系统中的信用等级。当信用等级过低时，则不允许该用户再次购买机票。
根据机票预订系统，画出系统的用例图，类图，对象图。

问题分析

1.确定参与者：
系统主要有3类参与者，用户，管理员，信用评价系统。用户又包括了未注册用户和注册用户。所以用户应该是一个抽象的参与者。
2.确定用例：
未注册用户：可以注册，查询航班。
注册用户：登录系统，查询航班，购买机票，退订机票，查看行程。
管理员：登录系统，设定航班安排。
信用评价系统：修改信用等级，检查信用等级。（2个用例并不是由信用评价系统触发的，是由其它用例触发的。）

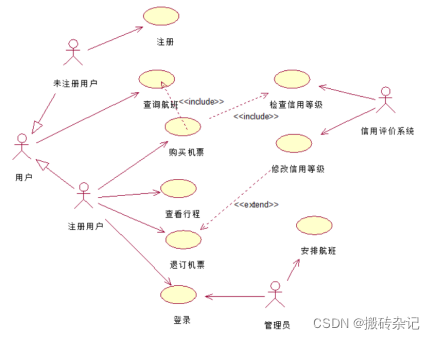

用例图：

---

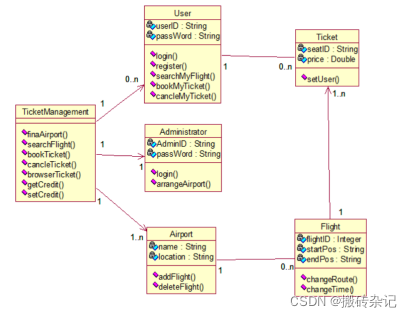

类图：

确定类元素：用户，管理员，机票，航班，机场

---

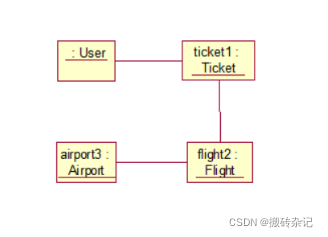

对象图：
