MPLS VPN的基本原理

VPN：虚拟专用网络，在一个公共网络中实现虚拟的专用网络

MPLS VPN也是属于VPN的一种

MPLS VPN概述

定义：BGP/MPLS IP VPN网络一般由运营商搭建，VPN用户购买VPN服务来实现用户网络之间的路由传递，数据互通

MPLS VPN网络架构：

CE：用户网络边缘设备，有接口直接与运营商网络相连，可以是路由器或者交换机，也可以是一台主机

PE：运营商边缘路由器，是运营商网络的边缘设备，与CE直接相连。在MPLS网络中，对VPN的所有处理都发生在PE上，对性能要求

站点：就是MPLS VPN的用户，由CE和其他用户设备构成

理解站点的含义：

指相互之间具备IP连通性的一组IP系统，并且这组IP系统的IP连通性不需通过运营商网络实现

站点的划分是根据设备的拓扑关系，而不是地理位置

对于多个连接到同一服务提供商网络的站点，通过制定策略，可以将它们划分为不同的集合，只有属于相同集合的站点之间才能通过服 务提供商网络互访，这种集合就是VPN

一个站点中的设备Site可以属于多个VPN

MPLA VPN常见组网

Intranet：一个VPN中的所有用户形成闭合用户群，同一VPN站点之间可以互访，不同VPN站点之间不能互访

Extranet：一个VPN用户希望提供部分本VPN的站点资源给其他VPN的用户访问的场景

Hub$Spoke：在VPN中设置中心访问控制设备，其他用户都通过中心访问控制设备进行

入口PE到出口PE路由传递

如果想要实现同一个VPN的不同站点之间的通信，首先需要完成不同站点之间的路由交互

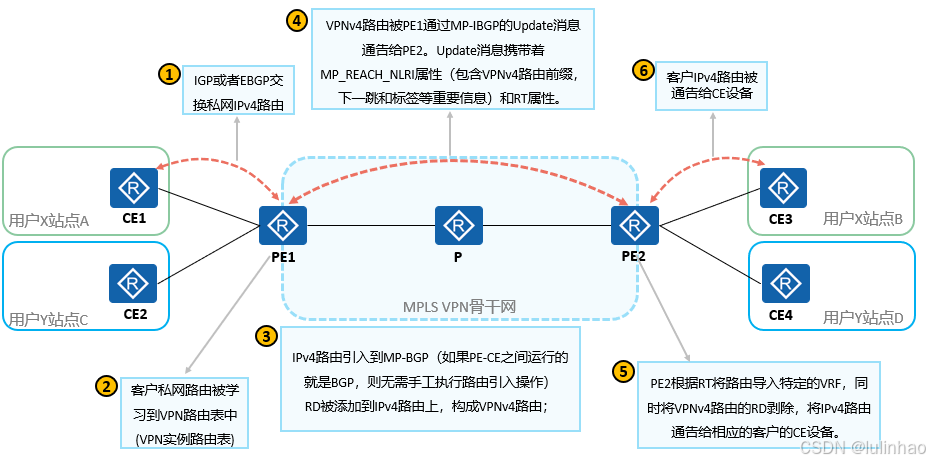

VPN路由信息发布过程：本地CE到入口PE，入口PE到出口PE，出口PE到远端CE，（经过骨干网）

CE与PE之间可以使用静态路由、OSPF、IS-IS或BGP交换路由信息。无论使用哪种路由协议，CE和PE之间交换的都是标准IPv4路由

RD：路由标识符

PE可能收到不同VPN的CE发来的相同的IPv4地址前缀，根据VPN实例配置去区分，由于VPN实例只是一个本地的概念，PE无法将VPN实例信息传递到对端PE，故有了路由标识符

MP-BGP将VPNv4传递到远端PE之后，远端PE需要将VPNv4路由导入正确的VPN实例

PE根据VPNv4路由所携带的RT将路由导入正确的VPN实例之后，VPNv4路由的RD值剥除，将IPv4路由通告给相应的客户的CE设备

RT：

在PE上，每一个VPN实例都会与一个或多个VPN Target属性绑定，两类VPN Target属性：

Export Target：PE从直连站点学到IPv4路由后，转换为VPN IPv4路由，并为路由添加Export Target属性

Import Target：PE收到其它PE发布的VPN-IPv4路由时，检查其Export Target属性。当属性与PE上某个VPN实例的Import Target匹配 时，PE就把路由加入到该VPN实例的路由表

VPN-IPv4地址

又被称为VPNv4地址：VPNv4地址共有12个字节，包括8字节的路由标识符RD和4字节的IPv4地址前缀

本地PE在发布VPNv4路由前附上RT属性，对端PE在接到VPNv4路由后根据RT将路由导入对应的VPN实例

骨干网中的BGP路由传递

PE之间建立BGP邻居关系，并通过BGP进行路由传递

BGP使用TCP作为其传输层协议，提高了协议的可靠性。可以跨路由器的两个PE设备之间直接交换路由

BGP拓展性强，为PE间传播VPN路由提供了便利

PE之间需要传送的路由条目可能较大，BGP只发送更新的路由，提高传递路由数量的同时不占用过多链路带宽

MPLS VPN使用BGP扩展团体属性－VPN Target（也称为Route Target）来控制VPN路由信息的发布与接收

MP-BGP

MP-BGP的作用是为了正确处理VPN的路由，是使用地址族来区分不同的网络层协议

MP-BGP新增了两种路径属性：

MP_REACH_NLRI用于发布可达路由及下一跳信息，地址族信息、下一跳信息、网络可达性信息组成

地址族信息：AFI标识网络层协议，例如IPv4的值是1，IPv6的值是2。SAFI表示NLRI（网络可达信息）的类型

下一跳信息：由一字节的下一跳网络地址长度和可变长度的下一跳网络地址组成

MP_UNREACH_NLRI用于通知对等体删除不可达的路由

地址族标识AFI：与MP_REACH_NLRI属性中的相同

子地址族标识SAFI

撤销路由：不可达路由列表由一个或多个NLRI组成，BGP可以通过在撤销路由域中携带之前发布的可达路由中相同的NLRI来撤销路由

标签分发和隧道建立

PE上分配私网标签的的两种方法：

1，基于路由的MPLS标签分发：为VPN路由表中的每一条路由分配一个标签

2，基于VPN实例的MPLS标签分配：为整个VPN实例分配一个标签

PE和P设备之间运行LDP，交换公网标签，建立PE之间的LSP隧道（公网隧道）

入口PE在通过MP-BGP传递VPNv4路由时，会携带私网标签，用于区分不同VPN的数据

出口PE在接收到VPNv4路由后，需要执行私网路由交叉和隧道迭代来选择路由

私网路由交叉：VPNv4路由与本地VPN实例的VPN-Target进行匹配的过程

隧道迭代：查询IPv4路由的下一跳有对应的LSP存在，只有隧道迭代成功，该路由才被放入对应的VPN实例路由表

以上为个人学习笔记，总结于华为有限技术公司学习资料和网络平台资源

如有问题，谢谢指正
