物联网Mind+图形化编程

mind图形化编程实现光声控制灯和Easy IoT上mqtt消息的通讯、语音识别控制灯
实验软硬件环境
硬件：Arduino、掌控板ESP32
软件：mind+

实验目的及要求
【实验一】光控灯
【实验二】声控灯
【实验三】语音识别控制灯
【实验四】实现Easy IoT上mqtt消息的通讯
甲按A键（或触摸P）发送消息至topic1，同时监听topic0
乙监听topic1，接收到甲的消息后按A（或触摸P）回复消息给topic0甲显示

实验原理与内容
实现天黑自动亮灯，天亮灭灯
实现声音强度到一定程度自动亮度，否则灭灯
实现语音控制灯的开关
实现mind+下Easy IoT上mqtt消息的通讯。

实验过程
1、光控灯
先下载好最新版的mind+，选择上传模式，打开后在主控板选掌控板

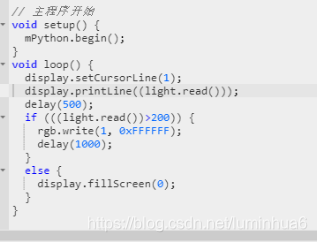

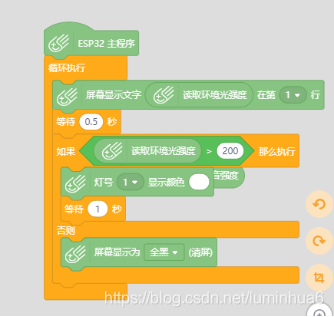

选好所需的模块，按照语法将模块连接在一起，自动生成C代码。代码和图形截图如下


2、声控板

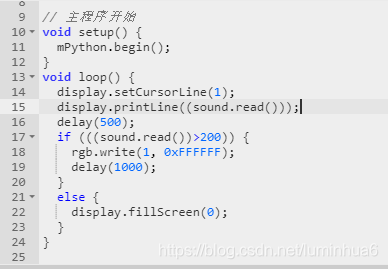

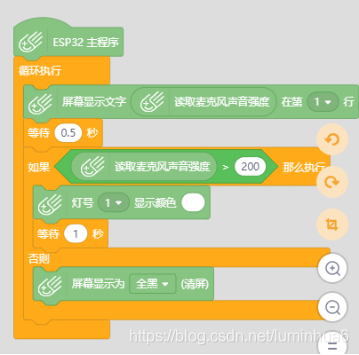

声音控制与光控制程序差不多，只需将读取环境强度换成声音读取，截图如下

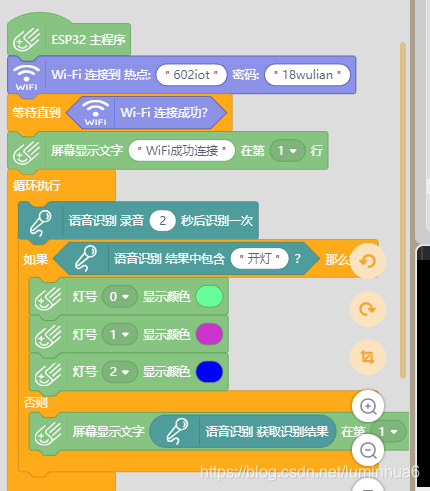

3、语音识别模块

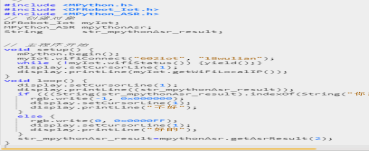

本人是使用上传模式，所以需要选择WiFi服务。用户库的wifi语音识别，过程是先测试WiFi是否连上，语音识别开灯，识别到就执行下一步操作。显示结果


4、实现Easy IoT上mqtt消息的通讯

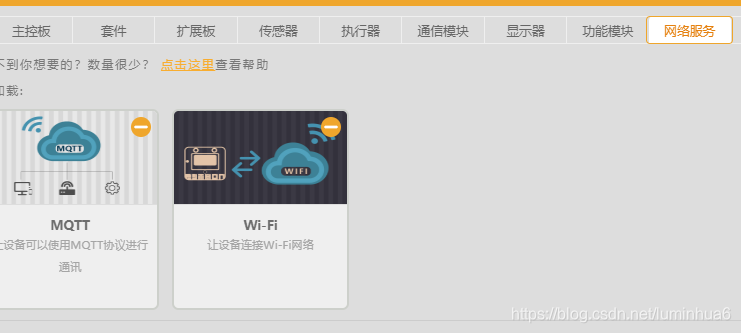

网络服务选择MATT,WIFI如图

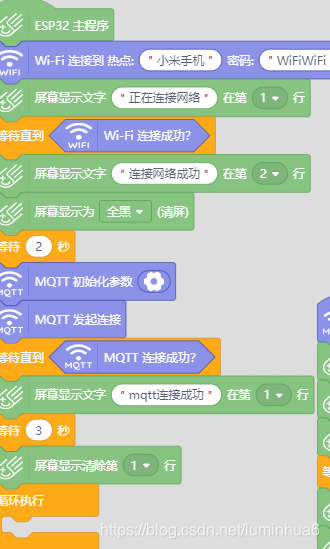

第一步连接网络与连接MQTT

第二步

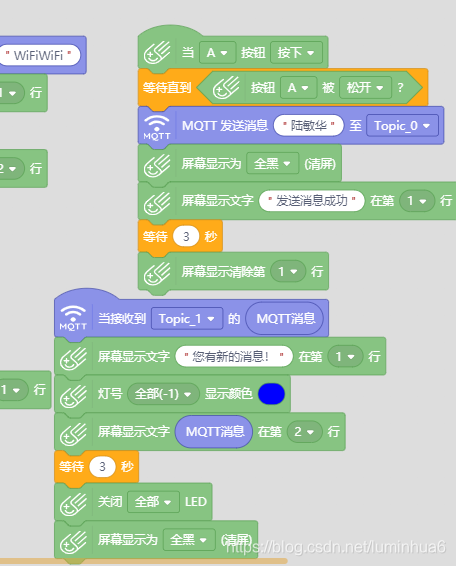

发送和接受消息

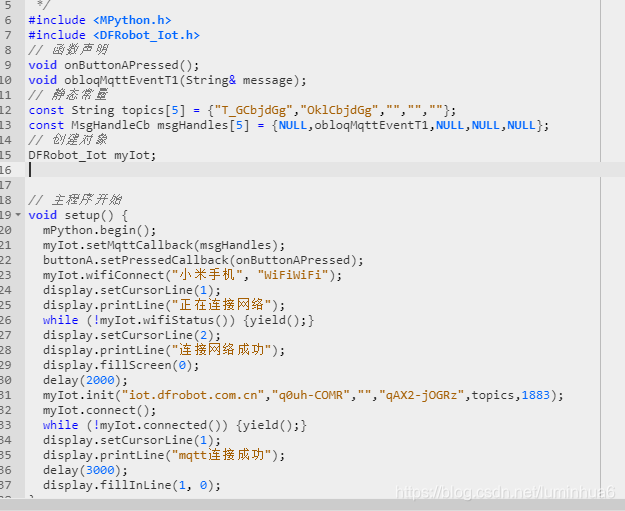

代码如下

这次实验让我了解掌控板的几大功能，更熟练地运用图形化编程。多玩玩发现还是很有趣的。
