2.1 关于IEEE 802.15.4标准

标准简介

IEEE 802.15.4a标准于2007年发布，该标准中使用了UWB技术，主要为BPRF技术，有效平均PRF值有3.9 MHz、15.6 MHz或62.4 MHz，支持数据率110 kbps、850 kbps、6.8 Mbps。当前支持此标准的有Qorvo的DW1000，也是当前UWB技术中使用相对较多的。

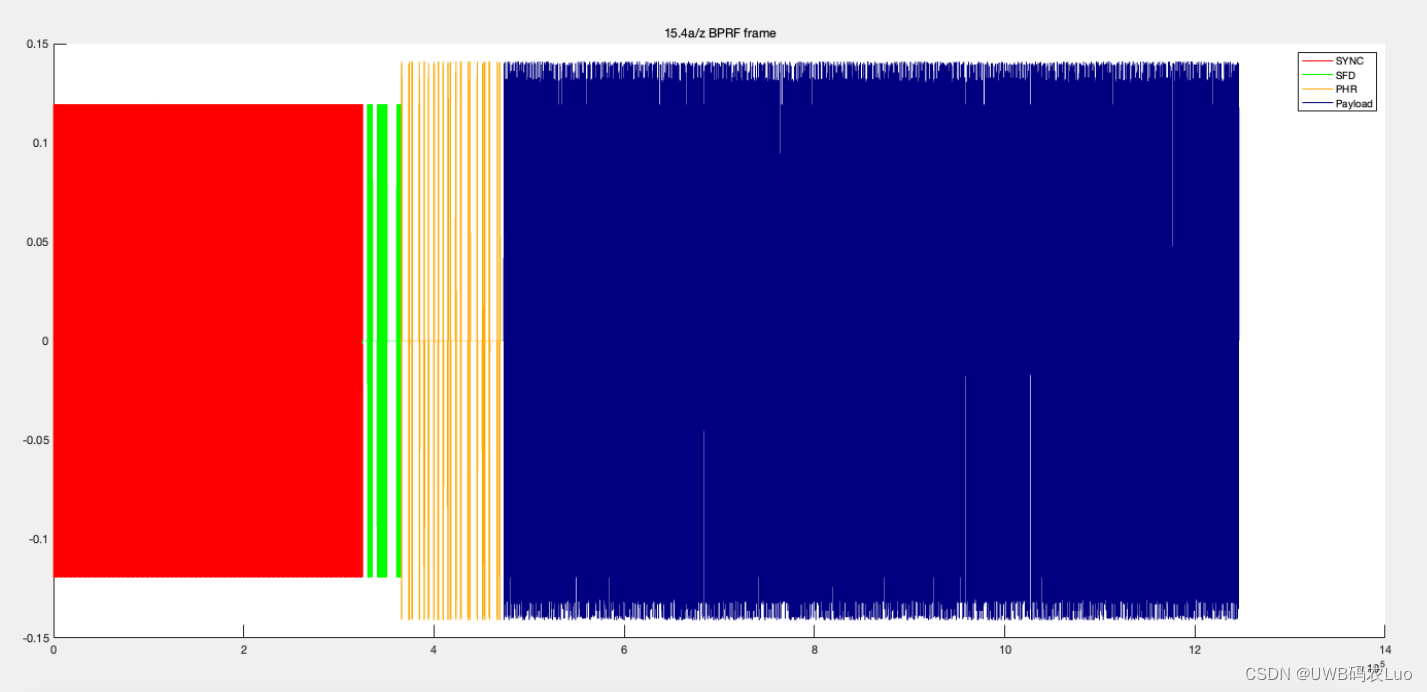

使用Matlab提供的*Communication Toolbox Library for ZigBee and UWB*对UWB信号进行了仿真，如下为前导码长度为64、SFD长度为8、PHR长度为21bit、PHR数据段速率为850kbps，数据段长度为1016字节。

整个数据段的构成包含SYNC、SFD、PHR以及Payload组成。

关于HRP UWB PHY

对于HRP UWB PHY的数据段，使用突发位置调制（Burst Position Modulation, BPM）和二进制相移键控（Binary phase-shift keying, BPSK）结合，用于支持使用公共信令方案的相干和非相干接收机。组合的BPM-BPSK用于调制符号，其中每个符号由UWB脉冲的active burst组成。通过使用可变长度突发来支持各种数据速率。

HRP UWB PPDU格式

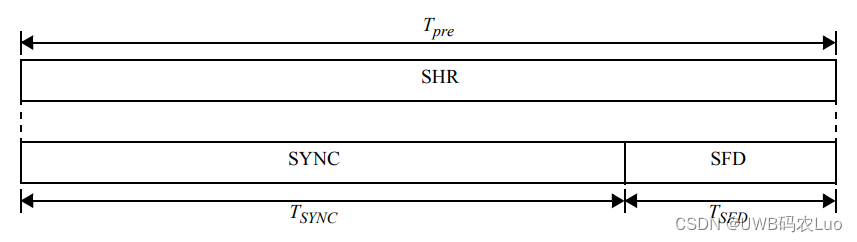

在标准中定义了UWB数据的组成，SHR，PHR以及Payload几个部分组成。其中SHR又包括SYNC（同步段）和SFD两个部分组成。

SYNC段

HRP UWB PHY支持两种长度的前导码：长度为31的码和可选长度127的编码。每个前导码是从三进制{-1 0 1}中提取的代码符号序列，且由于其完美周期自相关特性而被选择用于HRP UWB PHY。

SFD段

短SFD用于默认和中等数据速率，而长SFD用于110 kbps的可选低数据速率。

短SFD应通过前导码符号扩展[0 +1 0 -1 +1 0 0 -1]获得，其中最左边的比特应最先传输。

长SFD序列同样需要通过前导码符号扩展[0 +1 0 –1 +1 0 0 –1 0 +1 0 –1 +1 0 0 –1 –1 0 0 +1 0 –1 0 +1 0 +1 0 0 0 –1 0 –1 0 –1 0 0 +1 0 –1 –1 0 –1 +1 0 0 0 0 +1 +1 0 0 –1 –1 –1 +1 –1 +1 +1 0 0 0 0 +1 +1]获得。

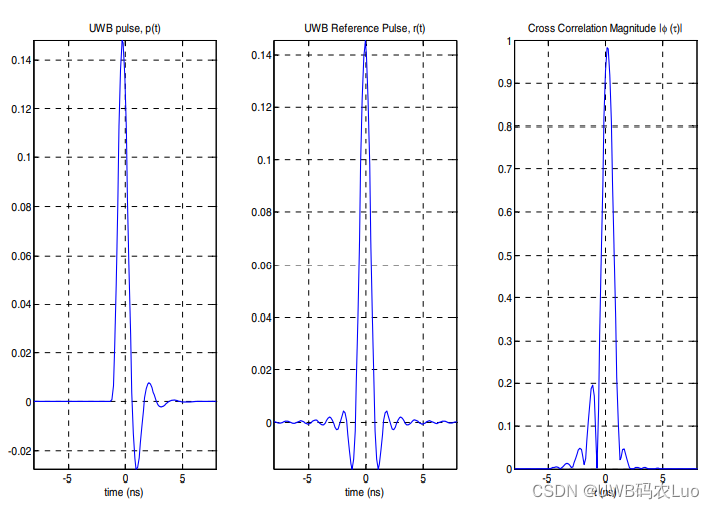

对于SHR段，都使用脉冲信号，每个脉冲波形如下图：

其中，参考脉冲为标准的根升余弦脉冲，滚降系数。
